Руководство по обнаружению направления источника света

Головка обнаружения может определить ориентацию источника на светильник и выпустить соответствующий высокий уровень Четырех каналов. Он подходит для цепи управления, которая в основном использует PLC и демонстрирует эффект отслеживания с обычным источником светильник.

Испытательная головка состоит из прозрачной водонепроницаемой коробки с верхней крышкой, встроенной печатной платы и соединительного провода длиной около двух метров.

Режим установки-это Режим фиксации отверстий 3 мм с расстоянием 96 мм.

Головка обнаружения питается от источника питания постоянного тока 24 В. Максимальный рабочий ток составляет менее 200 мА.

Точность головки обнаружения может быть выбрана из в общей сложности четырех типов контактных колпачков, и рабочее состояние указывается индикаторным светильник.

Описание логики работы:

В том случае, когда мощность будет обнаружено, четыре светочувствительные резисторы распространяется в соответствии с экран используются для того, чтобы оценить разницу напряжения, вызванные светильник источник на светочувствительные резисторы. Среди них контраст влево и вправо, контраст вверх и вниз. Когда левое светочувствительное напряжение выше правого светочувствительного напряжения, Левый выход высокого уровня 24 В, в противном случае он низкий. Когда справа выше, чем слева, правый выход высокий уровень, в противном случае низкий. Та же логика относится к верхним и нижним выходам. В тех случаях, когда влево или вправо или вверх и вниз приведены в соответствие с светильник источник (узкий диапазон углов), влево или вправо или вверх и вниз для остановки выхода (Ближний свет).

Когда выход высокий, выходной ток может достигать 200 мА на канал; Когда выход низкий, он приблизительно эквивалентен соединению GND с сопротивлением 10K.

Когда источник окружающего света ниже, чем около 30LX, головка обнаружения останавливает выход, и четыре индикатора на панели циркулируют.

Когда источник окружающего света выше, чем около 30LX, головка обнаружения начинает работать. В зависимости от положения светильник источник индикатор светильник на панели будет светильник и выходного уровня соответствующего Выходная линия будет в одно и то же время.

Когда левая и правая оси или верхняя и нижняя оси выровнены с источником света, индикатор на панели мигает одновременно, чтобы указать выравнивание.

Когда Пинцет вставляется с пинцетом, выбранным для точности, есть четыре прецизионных уровня следующим образом:

1. Крышка короткого замыкания не вставляется в A/B: указывает на точность менее 1 градусов.

2. Штепсельную вилку, отключите крышка короткого замыкания: показывает Точность составляет менее 1,5 градусов.

3. B вставка, невставленная крышка короткого замыкания: указывает на точность менее 2 градусов.

4. A/B микросхема с защитой от короткого замыкания в Цоколь: показывает Точность составляет менее 2,5 градусов.

Привести инструкции по уходу за изделием

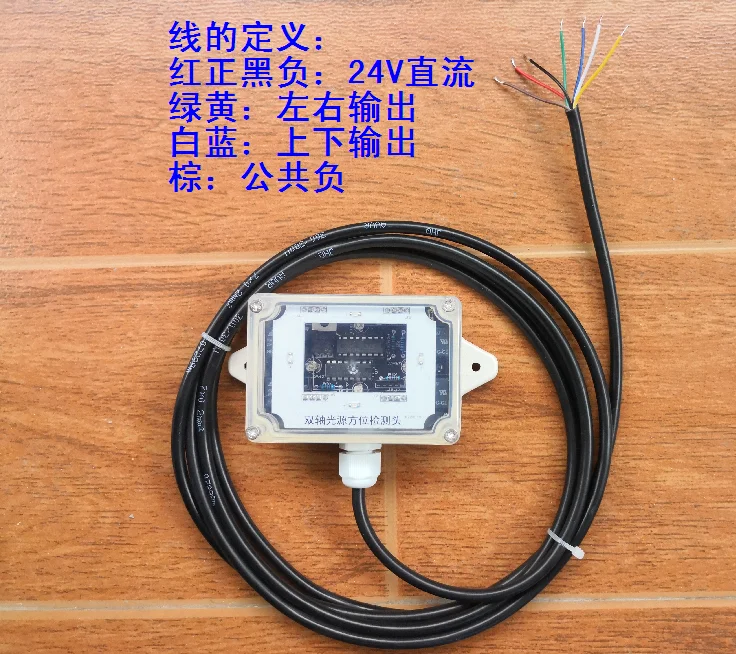

Красного и черного цветов: 24V источника питания плюс или минус.

Коричневый: Обычный отрицательный.

Зеленый желтый: левый и правый выход.

Белый и синий: вверх и вниз выход.

Выходной высокий уровень головки обнаружения с нагрузочным током не должен превышать 200 мА.
