Описание продукта:

Источник питания: 24 В

Вес: 0,93 кг

Количество контактов: 50 контактов

Один.Особенности

Две.Аппаратные ресурсы

Выполните следующие проверки.

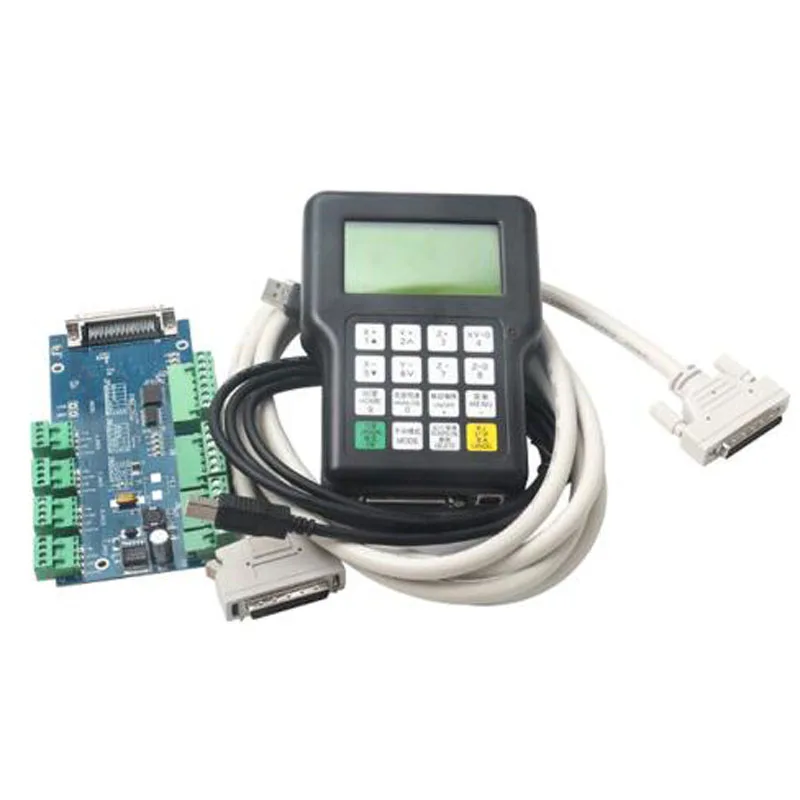

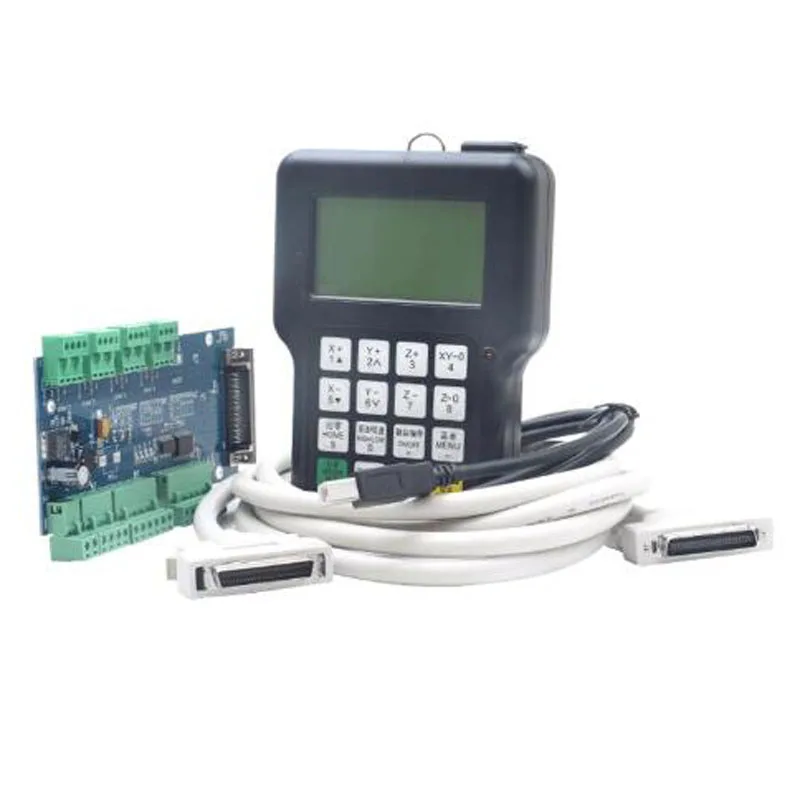

Стандартный аксессуары:

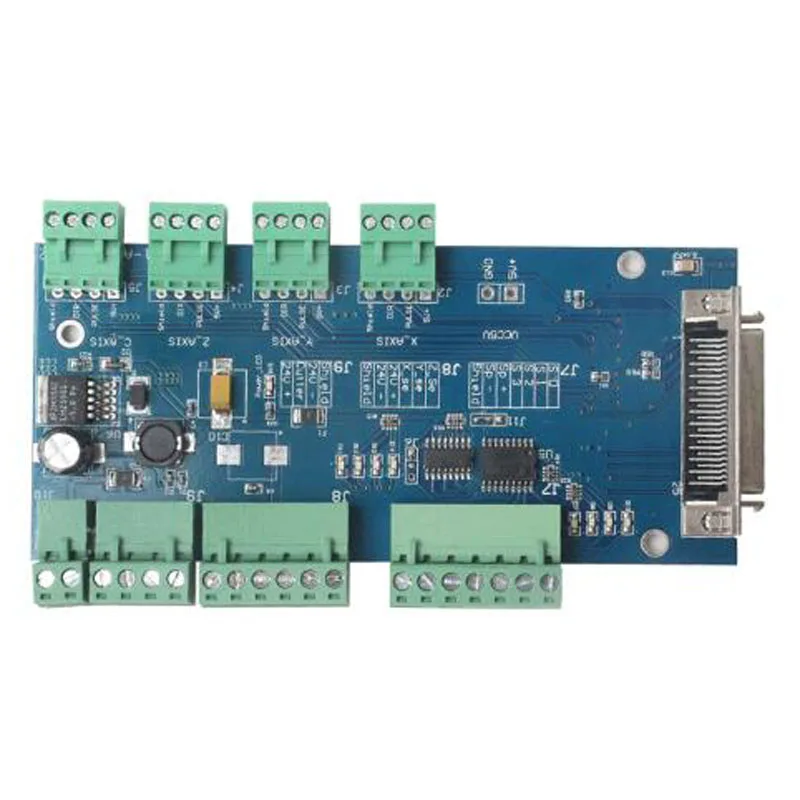

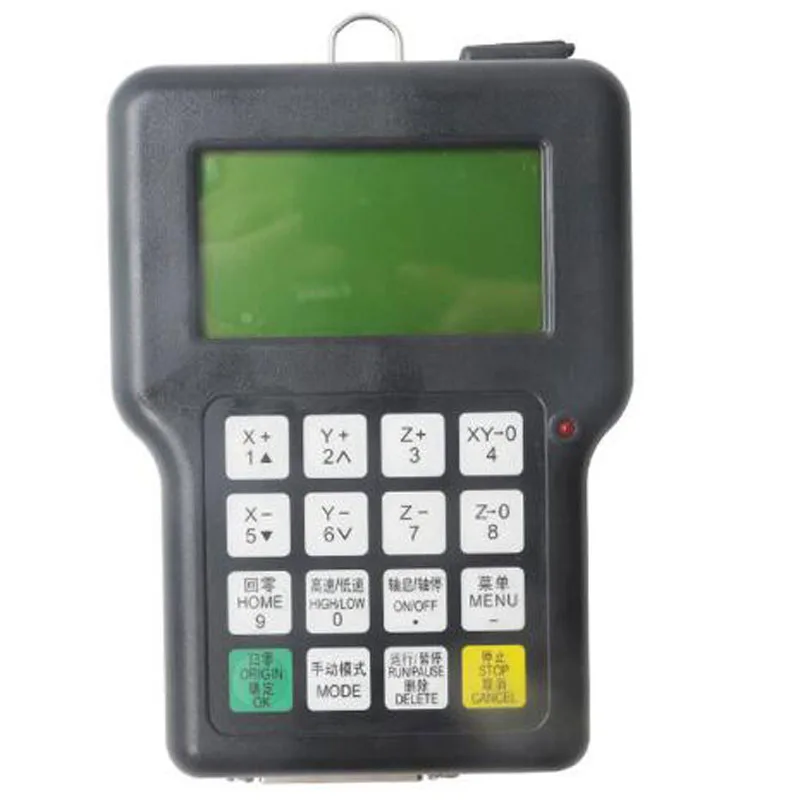

Ручной контроллер, соединительный кабель, интерфейсная плата, программное обеспечение управления CDRZNC-0501 система управления Простота в эксплуатации

Рабочему компьютеру установка

Хост-компьютер относится к программе, включенной в CD-ROM, которая поставляется со случайной кроватью, включаяUSBДрайвер,ZHBUSBHandHost.exeФайл, руководство по эксплуатации, файл этикеток, Файл меню, программа аварийного восстановления и обычная программа.

Требования к конфигурации оборудования установки: материнская плата:PIII 450Или выше, операционная система:Win2000, XP

Инструкции по установке заключаются в следующем:

1.Вставьте CD-ROM в CD-ROM-накопитель вашего компьютера и скопируйте все файлы в CD-ROM в указанную папку на вашем компьютере, например:Созданный"USBРучка"ПапкаПриводC ;

2.ПодключенияРучкаК компьютеруСUSBКабель;

3.«Новое оборудование обнаружено» отображается в нижней правой части экрана компьютера, нажмите на приглашение;

4.При запросе на установку драйвера выберите для установки из списка или в указанном месте, что является второй опцией;

5.НайтиПапкаВ шаг1В обзор товара(Например,ВUSBПапкуCПривод)

6.Когда начинается установка драйвера, и он подает запрос «не удалось войти через Microsoft digital», выберите «Продолжить». Когда установка завершена, нажмите OK.

После установки драйвера вы можете загрузить файлы с главного компьютера на контроллер.

В случае, еслиUДиск, Можно читать непосредственно из файла контрольной карты, Без загрузки драйвера.

Скачивания файлов операции

RZNC-0501Система управления имеет два метода загрузки файлов, Один из них-загрузить целевой файл во внутренний файл в системе управления через хост-компьютер( Этот тип называется внутренним файлом);Другое-ВставитьUДиск непосредственно в системе управления, ФайлыВUДиск можно читать и выполнять напрямую( Такие файлы называютсяUДиск файлыДля коротких).

Я)Скачать внутреннего файлов

1.ПодключенияРучкаК компьютеруЧерезUSBКабель;

2.НажмитеПо иконкеZHBUSBHandHost.exeFile;

3.Разверните верхний компьютер, нажмите на файл, найдите файл для загрузки, и файл появится на экране;

4.Нажмите «Operation & rarr; Загрузка», выберите файл загрузки, нажмите «OK», чтобы начать загрузку файла;

5.После загрузки и проверки файла, он предлагает, что файл загружен успешно, нажмите «ок» для подтверждения;

ОтключитеUSBКабель и загрузите файл во внутренний файл контрольной карты.

II) ЗагрузкаUДиск файл

1.Используйте программное обеспечение графического моделирования для создания целевого файла и передачи этого файлаUДиска;

2.ВставьтеUДиск вUДиск интерфейс вВерхний правый угол контрольной картыИ подтвердите, что он прочно вставлен;

3.Пресс"Run"Ключ для входа"Выберите файл"Окно, нажмите"X +"И"Х-"Для перемещения курсора наUДиск файл прайс-лист, Нажмите «ок», чтобы войтиUФайл диска, переместите курсор, чтобы выбрать нужный файл.

Три подходит для автоматизированных станков

1.ПодключенияРучкаДля станкаЧерезВ переменного тока, 50-Штырькового шнура иПрименениеПитания;

2.ЖК-дисплей"Ли homing?", Нажмите на"OK"Кнопка для возврата к источнику устройства, нажмите кнопку"Удалить"Ключ не возвращается к исходу машины, нажмите кнопку"Отменить"Только в том случае,ZОси из длинного плюша;

3.ПеремещенияX, Y, ZТри оси в указанное положение, а затем нажмите"XYИ rarr;0"И"ZИ rarr;0"Ключ для очистки, чтобы определить происхождение работы;

Пресс"Run"Ключ,"Выберите файл"ТовараПоявляется, Переместите курсор, чтобы выбрать тип файла, и нажмите «OK"Ключ для входаUДиск файл прайс-листИлиВнутренний файл прайс-лист.ДляФайлы вUДиск файл прайс-лист"X +"И"Х-"Переместите курсор в целевой файл, а затем нажмите кнопку"OK"Ключ для начала обработки; ДляВнутренний файлов 1.Файлы вПрайс-лист, Нажмите соответствующую клавишу номера в передней части файла, чтобы выбрать файл, который будет обработан, и нажмите «Меню"Ключ к странице, чтобы найти файл;

2.После выбора файла обработки появится элемент конфигурации параметра обработки, нажмите «X +"И"Х-"Для перемещения курсора, чтобы выбрать различные параметры, и нажмите"OK"Чтобы ввести значение.Когда значение изменено, нажмите кнопку «удалить», чтобы удалить неправильный вход. После завершения ввода нажмите кнопку"OK"Ключ для подтверждения нового значения и нажмите кнопку" Отмена "для возврата к исходному значению.Пользователь должен изменить вышеуказанные параметры конфигурации в соответствии с фактической ситуацией машины и потребностями обработки, в противном случае это вызовет ошибки обработки.

3.После установки параметров обработки нажмите «Отменить"Ключ для выхода из модификации параметра обработки.Система начинает проверять код обработки. После проверки нажмите кнопку"OK"Ключ для начала обработки.

4.Во время обработки нажмите «Y-образный топ +"Ось YЧтобы изменить скорость, нажмите «Z +"В виде буквы ZДля изменения скорости вращения шпинделя;

5.Во время обработки нажмите «Пауза"Ключ для регулировки положения трех осей, а затем нажмите"Пауза"Подсказать"Исходное положение?"Пресс"Пауза"Чтобы подтвердить новую позицию и начать обработку, и нажмите"OK"Продолжить работу без изменений и продолжить обработку;

6.Во время обработки нажмите «Stop"Ключ для остановки обработки и подсказки"Сохранить останова". Если вам нужно перезагрузить обработку с текущей позиции, нажмите «1 "Или"2 ", "3 ", "4 ", "5 "Или"6 " "И нажмите"OK"Ключ для сохранения текущей обработки. Если вам не нужно продолжать обработку, нажмите «Stop"Снова.Подсказка «хотите ли вы вернуться к нулю?», нажмите кнопку «OK"Ключ для возврата на место работы, нажмите кнопку"Stop"Ключ, чтобы не возвращать товар;

7.Прерывистой обработки.Если вам необходимо продолжить обработку сохраненного необработанного файла, нажмите «Run "ключ+Соответствующий номер ключИ параметры обработки появляются. Операция такая же, как и выше5 И6 . Нажмите «отмена», порядковый номер файла, в котором появляется точка останова, нажмите кнопку «OK», чтобы запустить код обнаружения, и вернитесь в остановленное положение, чтобы начать обработку после обнаружения;

8.Мощность вниз обработки.В процессе обработки, если происходит сбой питания, система управления автоматически сохранит необработанные данные.После повторного вызова нажмите кнопку"OK"Ключ для возврата в исходное место, экран подсказки"Вернуться после отключения питания"Нажмите кнопку"OK"Ключ для начала незавершенной обработки до сбоя питания, и нажмите"Отменить"Ключ для невыполнения незавершенной обработки.

9.После начала обработки система будет отображать статус обработки в режиме реального времени, например, Переопределение скорости, оставшееся время обработки, скорость обработки в реальном времени и порядковый номер исполнения файла.

Использование четырех комбинаций клавиш

Метод использования комбинации клавиш: сначала нажмите и удерживайте первую клавишу, затем нажмите вторую клавишу, когда появится соответствующее содержимое, одновременно отпустите обе клавиши, описание конкретной функции:

1 . "Меню" + "Номер"Ключ для переключения рабочей системы координат;

2 ."Меню"+ "Перемещение по оси старт"Ключ, настройка инструмента;

3 ."Run" + "Номер"Ключ, обработка точки останова;

4 . "Run" + "Высокая Скорость"Ключ, усовершенствованная обработка;

5 . "OK" + "Stop"Ключ, информация о помощи;

Пять настроек меню и использование

В главном интерфейсе нажмите «Меню"Ключ для входа в пункт меню, нажмите"X +"И"Х-"Для перемещения курсора, чтобы выбрать различные пункты меню, а затем нажмите"OK"Ключ для входа.

Я)Машина параметр настройкиЯвляетсяКонфигурацияЭто регулирует соответствие между контрольной картой и механическими характеристиками машины.В том числе: Импульсный эквивалент, Настройка размера машины, установка нулевого возврата, настройка шпинделя, определение уровня, определение импульса, толщина инструмента, зазор винтов и т. д.Рекомендуется, чтобы этот параметр был установлен производителем. После завершения настройки клиенту не нужно его менять.Чтобы изменить параметр, нажмите соответствующую цифровую клавишу, нажмите «OK"Ключ, чтобы сохранитьПосле завершения вводаНажмите кнопку"Удалить"Ключ для измененияОшибки при вводеИ нажмите"Отменить"Ключ для перемещения курсора.Чтобы изменить атрибуты, нажмите кнопку"Y-образный топ +"И"Ось Y"Ключи для замены." ОтменитьКнопка возвращается в предыдущее меню до выхода.

II)Обработка настройка параметровУстановите Линейное и кривое ускорение иGСо штрих-кодом свойства во времяОбработка. При вводе значения нажмите соответствующую клавишу «номер» и нажмите «OK"Ключ для сохранения изменений.При смене атрибутов нажмите кнопку"Y-образный топ +"И"Ось Y"Ключи и нажмите"OK"Ключ для сохранения изменений.Пресс"Отменить«Ключ для отмены изменений и возврата в предыдущее меню.

III)Системы настройка параметровУстановите язык системы, отформатируйте внутреннюю область данных, функцию самопроверки и обновление системы.Пресс"X +"И"Х-"Для перемещения курсора и нажатия"OK"Для подтверждения изменений.

Характеристическая вязкость полимера)Предварительная обработка конфигурацииНастройки для некоторых специальных файлов обработки.Например,"Блок обработки конфигурации"Можно задать количество строк и столбцов массива и расстояние между рядами и столбцами (расстояние между двумя центрами).Конфигурация фрезерной плоскости, техническое обслуживание файлов и другие специальные настройки обработки.Пресс"X +"И"Х-"Для перемещения курсора для выбора, и"OK"Ключ для входа в пункт подменю.После ввода правильного значения нажмите «OK"Ключ для сохранения, нажмите кнопку"Отменить«Ключ для отмены изменений и возврата в предыдущее меню.

V)Версия дисплейПресс"OK"Ключ для просмотра аварийной ситуации/ Обычный номер программы системы.

Шесть глубокой переработки

  После установки расширенной конфигурации обработки нажмитеRun"+ "Высокий/ Низкая Скорость"Чтобы войти в меню расширенной обработки, нажмите «X +"И"Х-"Для перемещения курсора для выбораНажмите" OK"Ключ для входа и следуйте инструкциям, чтобы работать шаг за шагом.

Семь обновления операций

  Если система нуждается в обновлении, пользователь может загрузить соответствующий отчет об обновлении с веб-сайта нашей компании наUДиск, вставьтеUДиск в контрольную карту, а затем введите конфигурацию параметров системы, переместите курсор наСистема для автоматического обновленияИ нажмите кнопку"OK"Ключ для выбораUДиск файл прайс-лист, Найдите посылка обновления после входа, а затем нажмите «OK"Кнопка, система автоматически обновится. После завершения обновления, система подает запрос, нажмите"OK"Для выхода, операция обновления завершена.
