Глава введение продукта

Обзор продукта

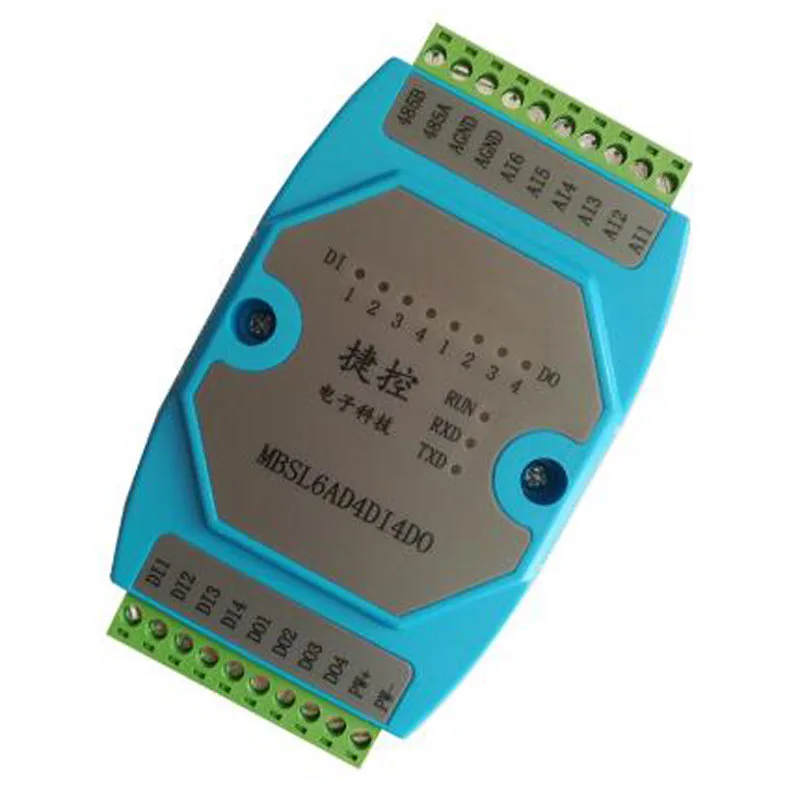

MBSL6AD4DI4DOМодуль 6 0~20 мААналоговый вход,4 Цифровой изолированный вход, 4 цифровых изолированных выхода (NPN транзистор открытый коллектор выход) модуль, и выходы через изолированный интерфейс RS485.Модуль принимает стандартную Modbus RTU связь, которая может непосредственно адаптироваться к различным программным обеспечением конфигурации ПК, PLC, DCS и т. Д.Мощность модуля и электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляя различные типы последовательных и общих помех, а также обеспечивают стабильную и надежную работу модуля.

1 , Используя RS485 MODBUS RTU стандарт связи, может быть сеть с ПК конфигурации программного обеспечения, PLC, промышленный сенсорный экран,С индикатором состояния связи.

2 , Промышленный стандарт: Контроль сигнала, источник питания, коммуникационные сигналы RS485, такие как электрическая изоляция друг от друга.

3.Цепь связи принимает молниезащиту, защиту от помех иЗащита от полярности.

4.Интерфейс выхода сигнала связи RS485 обеспечивает двойную защиту от перенапряжения и перегрузки по току.

5 , Может быть широко использован в области промышленного оборудования сбора сигнала и контроля.

6. Модуль принимаетПрограммно-аппаратный двойной таймер для часовАвтомобильный СтандартЧтобы гарантировать, что модуль никогда не сбивается и работает стабильно и надежно.

7.Защита от отключения выхода: Когда происходит сбой сети 485 и машина не получает данные от главной станции в течение установленного времени, модуль автоматически отключит выход, таким образом, автоматически защищает безопасность полевого оборудования.

8. Адрес станции и формат связи могут быть установлены программным обеспечением.

Во-вторых, основные технические индикаторы

Товар

Технический индекс

Аналоговый входной сигнал

1.Аналоговый входКаналы:6-Изолированный канал приобретения

2.Аналоговый тип входного сигнала:0-20 мА/4-20 мААналоговый сигнал

3 , Аналоговая точность ввода: ± 0,02 мА

4.Диапазон рабочих температур:-20 ~ 70 ℃

5.Разрешение: 12 бит

6.Внешний источник питания: DC 9 V ~ 30 V/2 W

Вход/выход цифрового сигнала

1.Входной канал: 4 цифровых входа

2.Выходной канал: 4 цифровых выхода

3.Грузоподъемность: резистивная нагрузка 200 мА/канал

Выход связи

1 . Протокол связи: MODBUS-RTU

2 .Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает двойную защиту от перенапряжения и перегрузки по току

3 .Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4 . Паритет: Нет паритета, даже паритета, нечетного паритета

5 . Метод настройки: адрес модуля, скорость передачи данных, контрольная цифра может быть установлена по

6 . Расстояние связи: @ 9600bps 1200 метров

Размер и установка модуля

1.    Способ установки: Стандартная din-рейка или винтовая установка

2 , Размеры: 125 × 73 × 35 мм

Рабочая среда

Температура:-10Для+ 60 °CВлажность: 35Для85%(Без конденсации)

Рабочая мощность

1 . Напряжение источника питания: 10 В ~ 30 в широкий диапазон питания, с защитой от полярности

2 .Потребляемая мощность: менее 3 Вт

Определение интерфейса

Название терминала

Сказал:Ming

Название терминала

Сказал:Ming

PW +

Внешний вход питания положительный терминал

485A

RS485Сигнал A +

PW-

Внешний вход питания отрицательный терминал

485B

RS485Сигнал B-

DI1

Цифровой входной канал1

AI1

Аналоговый Входной канал1

DI2

Цифровой входной канал2

AI2

Аналоговый Входной канал2

DI3

Цифровой входной канал3

AI3

Аналоговый Входной канал3

DI4

Цифровой входной канал4

AI4

Аналоговый Входной канал4

D01

Канал цифрового выхода1

AI5

Аналоговый Входной канал5

D02

Канал цифрового выхода2

AI6

Аналоговый Входной канал6

D03

Канал цифрового выхода3

AGND

Аналоговый сигнал отрицательный

D04

Канал цифрового выхода4

AGND

Аналоговый сигнал отрицательный

Четыре, Схема проводки модуля

Пять, инструкции по общению

1.Описание параметров связи (Заводская стоимость): 9600, N, 8, 1

Параметр

Описание

9600

Скорость передачи данных

N (Нет паритета)

Контрольная цифра

8

Бит данных

1

Стоп-бит

2.Скриншот отладки программного обеспечения

Глава 2ModbusПротокол регистрации и связи

Один.Код функции MODBUS и диапазон адресов, поддерживаемый модулем

1 . Код функции MODBUS поддерживается модулем

Тип регистра

Диапазон адресов

Функциональный код

Описание функционального кода

Эксплуатация

Выход катушки регистра

00001-00004

0x01H

Чтение нескольких регистров катушек

Прочитайте значение одного или нескольких регистров катушек

0x05H

Запись катушки

Напишите значение регистра катушки

0x0FH

Напишите один или несколько регистров катушек

Напишите значение одного или нескольких регистров катушек

Холдинг-Регистратор

40001-40016

0x03H

Чтение нескольких регистраторов

Прочитайте значение одного или нескольких холдинговых регистров

0x 06 H

Запись единого холдинга

Запись данных в журнал хранения

0x 10 H

Запись нескольких регистраторов

Запись одного или нескольких данных в Холдинг-регистр

Введите цифровое количество

10001-10004

0x02H

Чтение входного дискретного

Дискретный входной регистр

Два.Описание определения регистра

1.Выход катушки регистра (код функции:0x01H, 0x05H, 0x0FH)

Адрес

Параметр

Длина

Чтение/ Написать

Мин

Макс.

Описание

00001

DO1

1

Чтение/ Написать

0

1

Состояние цифрового выходного бит 1

00002

DO2

1

Чтение/ Написать

0

1

Состояние цифрового выходного бит 2

00003

DO3

1

Чтение/ Написать

0

1

Состояние цифрового выходного Бит 3

00004

DO4

1

Чтение/ Написать

0

1

Состояние цифрового выходного бит 4

2.Дискретный входной регистр (код функции:0x02H)

Адрес

Параметр

Длина

Чтение/ Написать

Мин

Макс.

Описание

10001

DI1

1

Только для чтения

0

1

Состояние цифрового входного бит 1

10002

DI2

1

Только для чтения

0

1

Состояние цифрового входного бит 2

10003

DI3

1

Только для чтения

0

1

Состояние цифрового входного Бит 3

10004

DI4

1

Только для чтения

0

1

Состояние цифрового входного бит 4

3.Журнал хранения (код функции:0x03H, 0x06H, 0x10H)

Адрес

Параметр

Длина

Чтение/ Написать

Мин

Макс.

Описание

40001

DI(1 ~ 8)

2

Только для чтения

0

0xff

Чтение состояния 8-битного цифрового входа

40002

Сделать(1 ~ 8)

2

Чтение/ Написать

0

0xff

Контроль состояния 8-битного цифрового выхода

40009

AI1

2

Только для чтения

0

4095

Аналоговый Входной канал 1

40010

AI2

2

Только для чтения

0

4095

Аналоговый Входной канал 2

40011

AI3

2

Только для чтения

0

4095

Аналоговый Входной канал 3

40012

AI4

2

Только для чтения

0

4095

Аналоговый Входной канал 4

40013

AI5

2

Только для чтения

0

4095

Аналоговый Входной канал 5

40014

AI6

2

Только для чтения

0

4095

Аналоговый Входной канал 6

40003

Адрес устройства

2

Чтение/ Написать

1

247

1 (По умолчанию)

40004

Скорость передачи данных

2

Чтение/ Написать

1

5

1 (4800) 2 (9600)По умолчанию3 (19200) 4 (38400) 5 (57600)

40005

Контрольная цифра

2

Чтение/ Написать

1

3

1 (Нет паритета.)По умолчанию2 (Четность четности) 3 (Даже паритет)

40006

Выбор кода функции

2

Чтение/ Написать

0

1

Если установить1,Цифровой выходной порт контролируется из холдинга; ЕслиНабор для0 , Цифровой выходной портКонтролируется

40007

Версия продукта

2

Только для чтения

0

-

Год+ Месяц+ День

 Глава 3 Конфигурация продукта

Один.Настройки связи

1.Заводские параметры связи по умолчанию

Проект

Зарегистрированный адрес

Описание

По умолчанию

Адрес

40003

1 (По умолчанию)

1

Скорость передачи данных

40004

1 (4800) 2 (9600)По умолчанию 3 (19200) 4 (38400) 5 (57600)

2

Контрольная цифра

40005

1 (Нет паритета.) По умолчанию 2 (нечетный паритет) 3 (четный паритет)

1

Бит данных

---

Не регулируется

8 -Бит

Стоп-бит

---

Не регулируется

1 Человек

2.Сброс параметров связи

1.Чтобы не допустить, чтобы пользователи забыли параметры связи, которые были установлены, они не могут общаться с модулем.Функция инициализации восстановления специально разработана.

2.Используйте зубочистку, чтобы удерживать кнопку «Кнопка» на задней части модуля более 3 секунд, до тех пор, пока модуль «RUN» не начнет мигать красный индикатор и не отпустите удерживаемую клавишу. Индикатор запуска мигает 3 раза, а затем остается включенным (рабочее состояние). Заводские настройки.Затем Параметры связи были сброшены до значений по умолчанию после того, как модуль питания выключен и включен снова.

Во-вторых, описание индикатора связи

1 , Модуль питания Модуль красного света работает "запуск" устойчивый, при нажатии кнопки сбросаИли параметры связи установленыКогда вспышка будет три раза с интервалом в 1 секунду.

2. ВМодульная коммуникация, индикатор связи мигает в соответствии с полученными данными «RXD», и ЦП отправляет данные «TXD» для регулярной вспышки после обработки.Когда сообщение является ненормальным, мигание будет мигать нормально, чтобы определить причину отказа связи.

 В-третьих, инструкции по отладке хост-компьютера

Этот модуль предоставляет стандартное программное обеспечение для отладки modbus для достижения отладки функций и настройки параметров модуля.Следуйте инструкциям ниже:

lИспользуйте конвертер RS485 для подключения компьютера и модуля

lПодключите внешний источник питания 24 в к модулю и включите его.Чтобы избежать ненужных повреждений, проверьте, правильно ли подключены положительные и отрицательные клеммы источника питания перед включением.

lОткройте файл, отредактированный по отладки, установите правильные параметры связи, откройте порт связи и введите функцию отладки или интерфейс настройки параметров

lВыбор параметров приобретения и управления

 Примечание:

При подключении модульных клемм рекомендуется сначала удалить Клеммную ленту, а затем подключить ее.И проверьте схему проводки и символы проводки на модуле.
