Описание:

В последнее время обновления:

1 5V Шаговая программа управления двигателем: Управление вперед и назад, контроль скорости.

2 матричная программа тестирования клавиатуры

3 MPU-6050Gyroscope связи программы

4 ESP8266 двухкомпьютерная коммуникационная программа управления

5 0,96 китайская тестовая программа InchOLED

6 HR-04Ultrasonic модуль управления дальномер

Минимальный Системы характеристики:

1.Макро кристаллРазмеры для возраста от 1Однокристальный MicrocomputerSTC15W4K58S4OrIAP15W4K58S4,IAP15W4K58S4Is чип моделирования, когда моделирование не требуется, DirectlySTC15W4K56S4Use (доставка по умолчаниюIAP15W4K58S4, если вам нужноSTC15W4K56S4, пожалуйста, обратите внимание или скажите xiao er напрямую.);Программная Совместимость stc15all одночиповые компьютеры серии, для exampleSTC15F2K60S2Series。

2.AdoptLQFP48Package, в наличии46AI ввода/вывода(Thandip40more packages8AI/OOh),AllI/OAll lead out и press2.54mmsproxing layout, удобная минимальная система для универсальных досок и хлебных досок; Среди themP4OfI/odirect разработан как интерфейс standard1602Display.

3.БортовойCH340G чип USBSerial port, может реализовывать одну микросхему микрокомпьютера, отладку моделирования, серийное общение и загрузка программы; CH340GIt может быть отключен с помощью микрокомпьютера с одним чипом через перемычки. Может использоваться модуль последовательного порта ch340gasusb, используется для последовательной связи с другими целевыми платами и т. д., вы также можете использовать провод DuPont для подключения микрокомпьютера с одним чипом.В addition3Serial портыОтладки с последовательным 。

4.РаботаVoltageDC5V,Загрузка программы и минимальный источник питания системы могут быть реализованы с помощью Обычный кабель для передачи данных для мобильного телефона.; В то же время на бортуDC3.5/1,3 мм разъем питания, и может пройти перемычки andch340gотдельный источник питания。

5.ДоскаЗайAMS1117-3,3VЭлектрическийИсточник светаЧип,Минимальный СистемыVCcIn3.3VAnd5VSwitch。

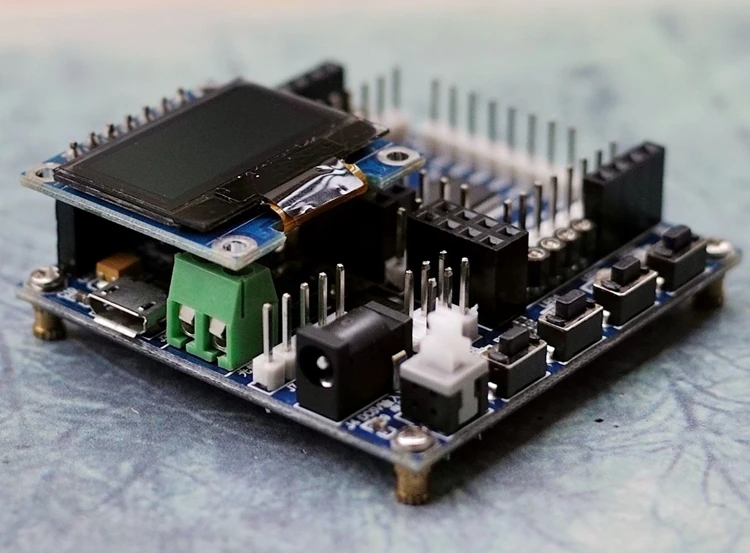

6.ДисплейЭкранИнтерфейс может быть подключен внешне1602 Дисплей экран 、1,8 inchtftdisplayЭкранИ0,96 incholed。

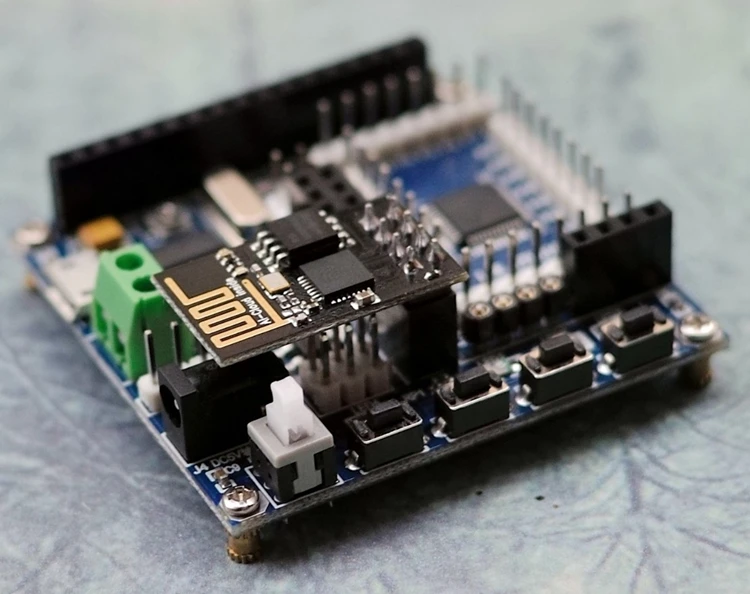

7.БортовойESP8266 wifimodule соединениеРот, минимальная система доступнаДоступ к сети или созданию точки доступа,Мобильные телефоны используется для беспроводной связи и управления самой маленькой системой. (предоставление процедур).

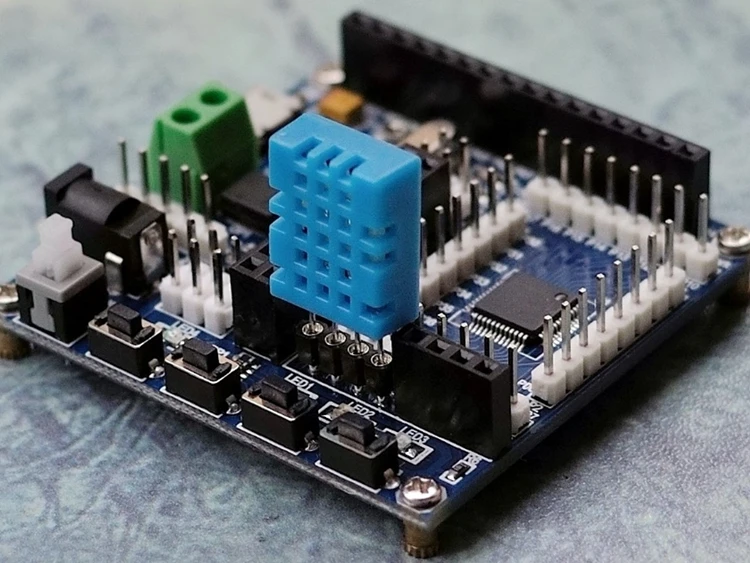

8.БортовойDHT11 датчик температуры и влажности/интерфейс датчика температуры ds18b20, также может быть установлен одновременноNtchotЧувствительной сопротивление/СветочувствительныйЭлектрическийСопротивление。

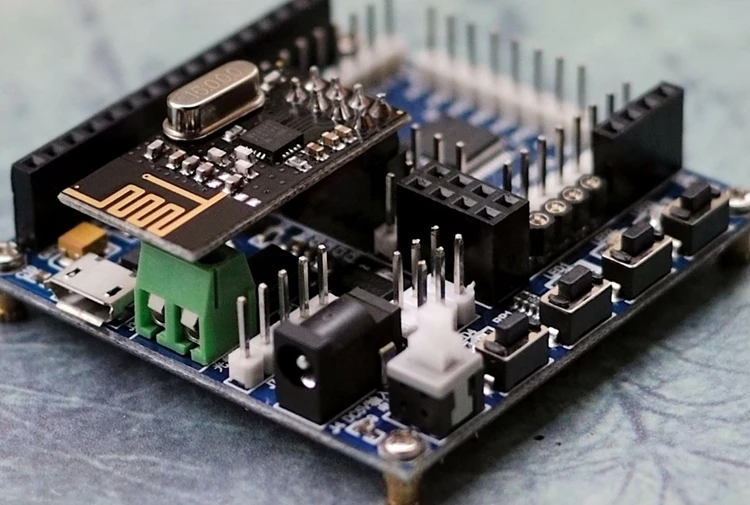

9.Интерфейс модуля беспроводной связи OnboardNRF24L01 2,4 GWireless, обеспечивает процедуры тестирования。

10.Onboard1Road многофункциональнаяПодключенияРот, внешний модуль Bluetooth, модуль SIM800LModule, модуль гироскопа и другие датчики, обеспечивают процедуры тестирования。

11.Бортовой1RoadAQY212EHOptical муфтаЭлектроприборы, Оптическая муфтаДвойнойВыход,МожетИзолированный приводНетБольше60V500mAOfНагрузки; Доступ как сухой узелPlcsystem;Кроме того,РеализуемоНизкаяЧастотаOfpwmУправление。

12. Светодиодный * 3, кнопка * 4。

13. Минимальный размер системы is50 * 55 мм, маленький и изысканный,Уникальный дизайн, гениальная концепция, все аспекты основаны на самом практичном.

14. Предоставляем богатый практический опыт и обучающие материалы, подробные комментарии в рутине; Рутина будет постоянно обновляться.

15. Совет по разработке принимает патч-обработку., гарантированное качество, более красивый внешний вид, не пропустите бутик.

IAP15W4K58S4 (специально подобранная модель STCCompetition), эта модель микрокомпьютера с одним чипом, включая 4k RAM, 58K ROM、4 высокоскоростных последовательных порта, usbскачать программу, SupportDC2.5 ~ 5,5 VWide напряжение, 6RoadPWMEqual характеристики (см. Официальную информацию для получения подробной информации.).

Stc15w4k32s4введение серии микрокомпьютера с одним чипом:

V Большой Capacity4096In-sliceRAMData памяти 。

V Высокая скорость: 1 часы/машинный цикл, Enhanced8051Kernel, быстрее, чем traditional8051Fast7~12Раза 。 Скорость тоже betterSTCEarly1TSeries однокристального (SuchSTC12/11/10 серий) Fast20 % 。

V Широкий диапазон напряжения: 2,5~5,5 V。

V Низкое энергопотребление: режим низкой скорости, режим холостого хода, режим отключения питания (может быть разбудлен внешним перерывом или внутренним таймером отключения питания).

V Микрокомпьютер с одним чипом без внешнего сброса, ISPWhen programming16Level reset пороговое напряжение опционально, встроенная схема сброса высокой надежности.

V Микрокомпьютер с одним чипом без внешнего кристаллического осциллятора, ispкогда программирует, внутренние часы запускаются на частоте 5 МГц~ 35 МГцВнутренняя высокая точность может быть установленаR/CЧасы (±0.3%), Эквивалентно обычному8051:60 ~ 420 МГц。

V 16/32/40/48/56/61KПамять In-sliceFlashProgram, количество erases10более десяти тысяч раз.

V Большая емкость внутри chipEEPROMFunction, количество erases10более десяти тысяч раз.

V ISP/МАП, Программируется в системе/программируется в приложении, не требуется Программирование/симулятор.

V Высокая скорость ADC,8Channel10Bit, скорость может быть достигается 30десять тысяч раз/секунд, 8RoadPWMGood 8RoadD/AUse.

V Компаратор, может быть использован 1 roadcuse, и используется для обнаружения сбоя питания, поддержка внешнего pinsCMP + с внешним pinsCMP-сравнение, может быть сгенерировано прерывание, внешние контакты также поддерживают ed + по сравнению с внутренним эталонным напряжением.

V 6Channel15Special high precisionPWM (с контролем мертвых зон),Plus2RoadCCP, используется для повторной реализации/A.

V Total7Timer/счетчик, среди them5A16Bit таймер перезагрузки/счетчик.

V Программируемая функция вывода часов (выход деления часов для ввода часов внутренней системы часов или внешнего контакта).

V Сверхскоростные четыре последовательных порта s/UART, четыре полностью независимых высокоскоростных асинхронных последовательных порта связи, переключение между временем может использоваться для последовательного порта regarded9Group.

V SPIВысокоскоростной Синхронный Последовательный порт связи.

V Аппаратные часы собака (WDT).

V Первая конструкция набора инструкций, совместима с ordinary8051инструкция, аппаратное увеличение/деление инструкции.

V General purposeI/OMouth, после сброса: квазидвунаправленный/слабый pull up, может быть установлен на четыре режима: квазидвунаправленный/слабый pull up, сильный pull/сильный pull up, только как выход/высокая устойчивость, открытая утечка, возможность EachI/ODriving может быть достигается 20ma, но весь чип не должен превышать 20ma.

V Калькулятор скорости ISPBaud предоставляется в программном обеспечении. Калькулятор таймера. Калькулятор задержки программного обеспечения и большое количество образцов программ, что значительно обеспечивает эффективность вашего развития.

Минимальная система внешних различных модулей:

Следующее изображение подключено с помощью мобильного phoneESP8266After WiFiModule Development Board, предоставляет мобильный телефон и исходный код

Информация о макетной плате будет отправлена на ссылку на сетевой диск после фотографирования. Некоторые классические микрокомпьютерные обучающие программы с одним чипом также включены в сетевой диск. Например, <десять дней для изучения микрокомпьютера с одним чипом> <десять дней для learnAltium Designer>,《 микрокомпьютер с одним чипом для обучения 100example Etc .......

Отгрузочная ведомость:

Полезный совет:Development Board1602Interface по умолчанию is1 * 16 взводная мама, небольшое количество товаров не сварено, друзья могут сварить штифт или штифт в соответствии с их потребностями., пожалуйста, свяжитесь с барменом.
