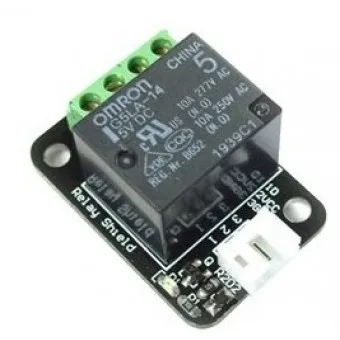

Цифровой релейный модуль (совместим с Arduino)

Краткое введение

Модульная конструкция позволяет легко подключаться к расширительной плате Arduino. Выходное состояние реле представляет собой светильник-излучающий диод, который удобен в практическом использовании.
Релейный модуль-это высококачественное реле с высоким током, обеспечивающее одну входную и выходную цепь, которая может быть подключена к 277v / 10A AC оборудованию или 28V / 10A DC оборудованию, таким образом, его можно использовать для Управления Электрическими лампами, моторами и другим оборудованием.
Когда Arduino используется в качестве интерактивного проекта, многие высоковольтные или высоковольтные устройства не могут напрямую управляться цифровым портом IO Arduino (e.g. Электромагнитный клапан, электрическая лампа, двигатель и т. Д.), и релейный раствор можно рассмотреть в это время.

Технические характеристики

Контрольный сигнал: уровень TTL, высокий уровень пропуска.
Режим контакта: 1H, 1z
Номинальная нагрузка: 10A 277VAC/10A 28VDC
Максимальное напряжение переключения: 277VAC / 28vdc
Максимальная мощность переключения: 2770VA/210W
Максимальный ток переключения: 1 ч 15A / 1z 10A
Время действия контакта: до 10 мс
Статус контакта: Откройте без питания
Модуль расширения, штыревая панель, определение: 1 контактный контрольный терминал, 2 контакта-источник питания (VCC), 3 контакта-заземление (GND)
外形尺寸:35x22x18mm

配送清单

继电器模块 1 块
数字传感器线 1 条

测试代码:
/Последние изменения 14 марта 2012 года по HJS
/Этот код был обновлен для работы с кодом образца, предоставленным в Вики
Реле int = 3;
Настройка пустоты () {
PinMode (13, выход); /установить Pin13 как выход
DigitalWrite (13, HIGH); /набор Pin13 High
PinMode (реле, выход); /установить Pin3 как выход
}
Пустая петля () {
DigitalWrite (реле, высокое); /выключение реле
Задержка (2000);
DigitalWrite (реле, низкое); /Включение Реле
Задержка (2000);
}
