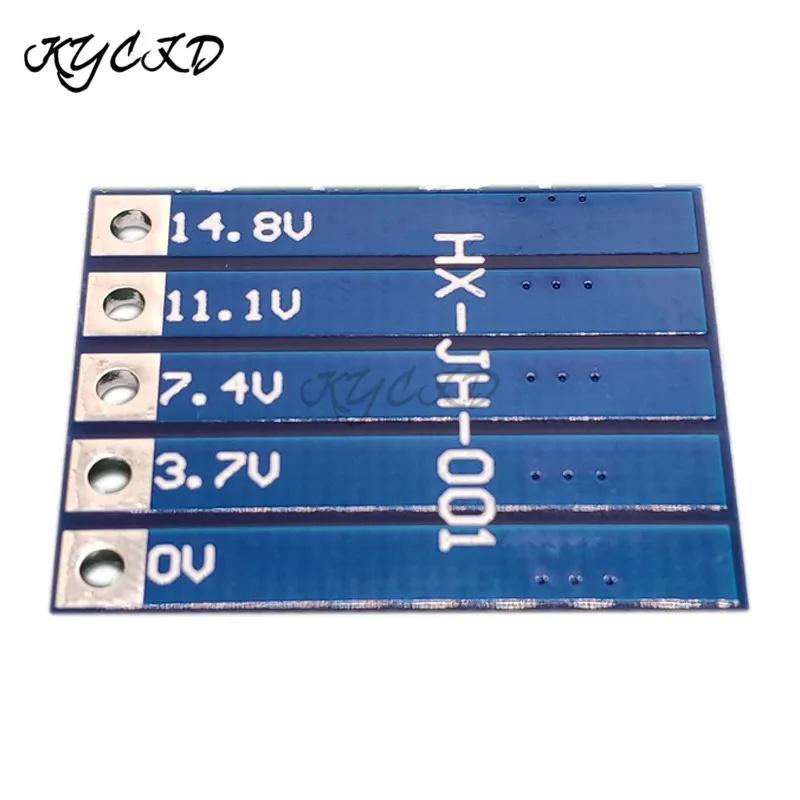

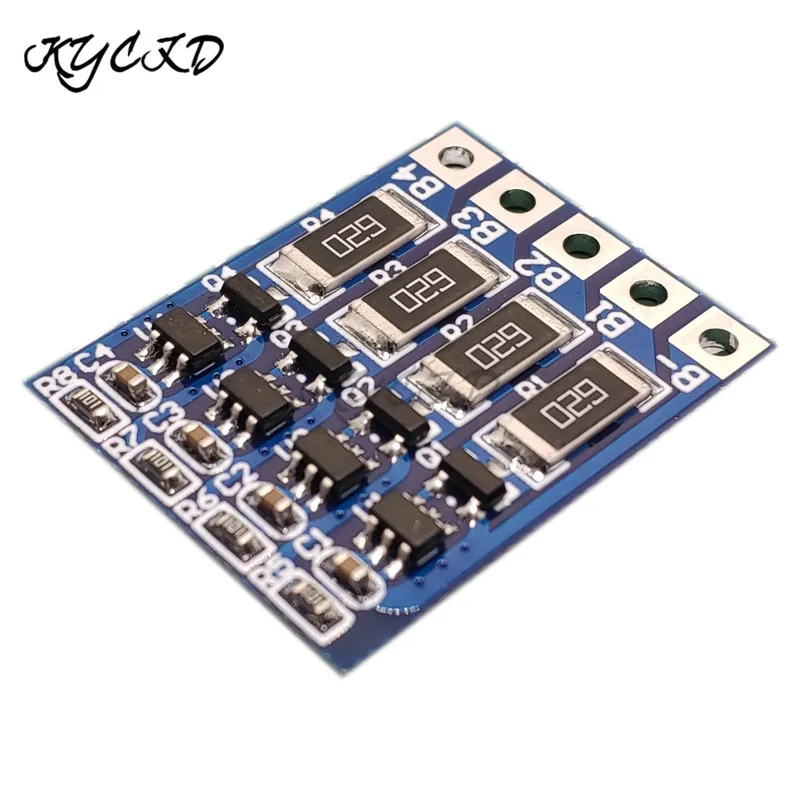

BMS 4S 14,8 в 16,8 в 18650 литиевая батарея плата для защиты заряда батареи балансировочный эквалайзер PCB зарядный модуль

Балансировочная плата подходит для литий-ионного аккумулятора BMS, который без функции баланса, с целью выравнивания функции зарядки литиевой батареи, сделать аккумулятор каждой серии заряда одновременно.

Примечание:
Балансировочная плата должна использоваться вместе, и BMS не имеет функции балансировки

Баланс Напряжение для каждого отдельного ячейки: 4,2 V
Баланс тока для каждой ячейки: 66ма
Размер: l25мм * w22мм

Балансировщик-это лишь вспомогательная функция, балансировка означает, что при зарядке батареи каждая серия батареи должна иметь одинаковое напряжение. В тех случаях, когда одна ячейка напряжение получить 4,2 V, другие клетки не, первая ячейка напряжения разрядится, когда вы будете ждать другие ячейки увеличивается до одной и той же уровне.

Примечание:
Разница внутреннего сопротивления батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА
Напряжение отключения зависит от параметров BMS.

Примечание:
Балансировщик начинает балансировки в тех случаях, когда одна ячейка получить 4,2 V, отрезной Напряжение размеры указаны в соответствии с BMS, но отсекающее напряжение bms требует более 4,25 в, что намного лучше.

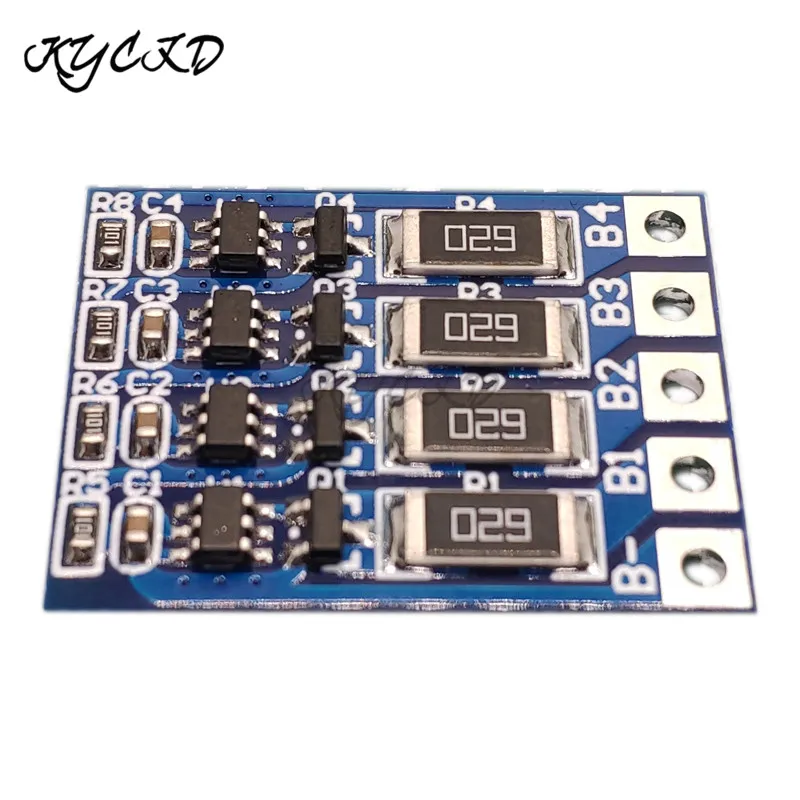

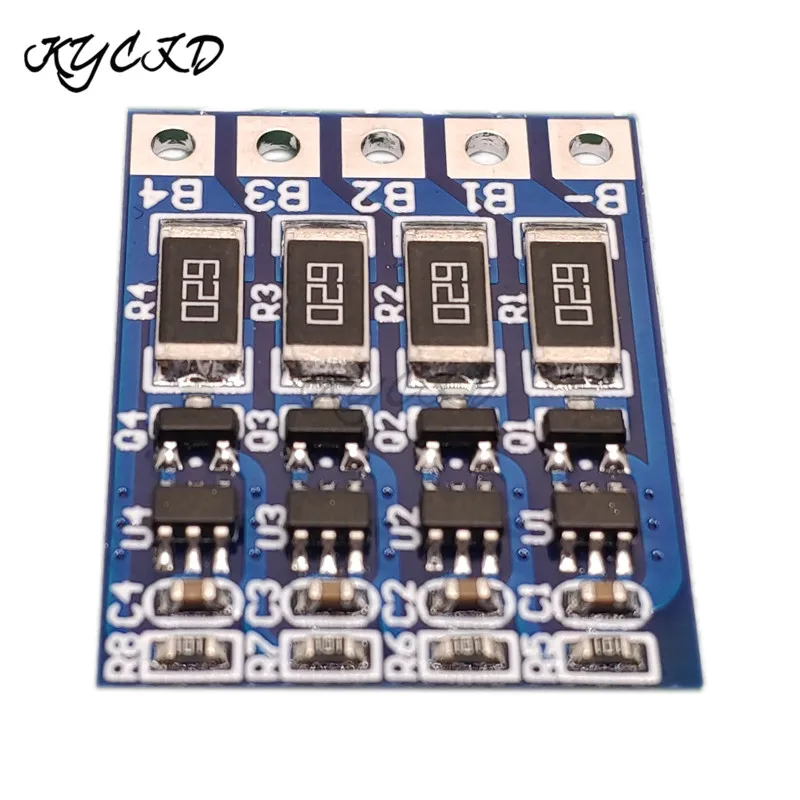

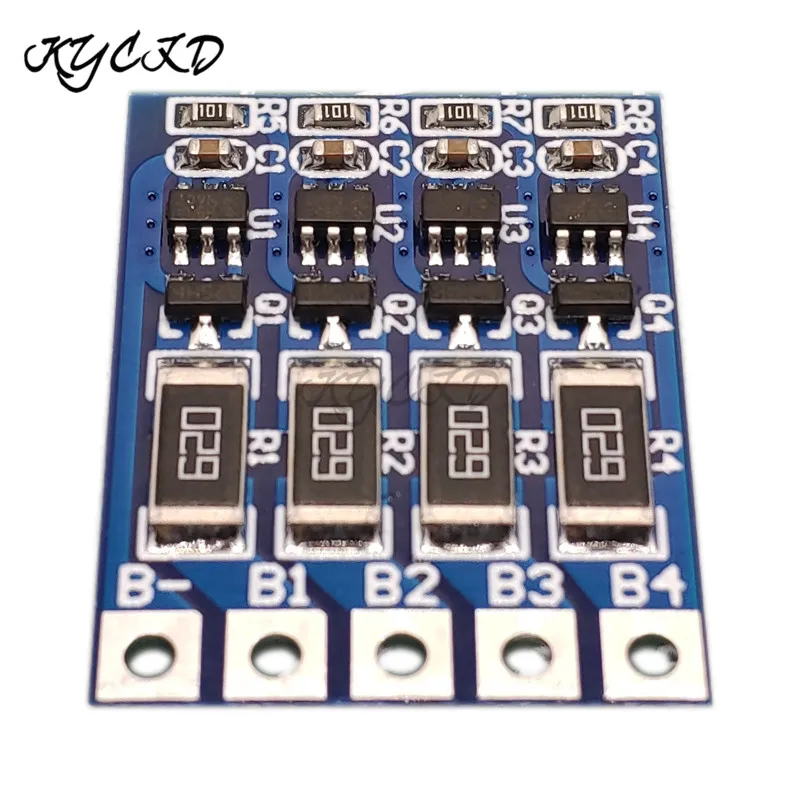

4S Инструкция по Cnnection:
B4 +: Подключение аккумулятора;
B3 +: Подключите точку между батареей 1 и батареей 2;
B2 +: Подключите точку между батареей 2 и батареей 3;
В1 +: Подключите точку между батареей 3 и батареей 4
B-: Подключите аккумулятор отрицательным
