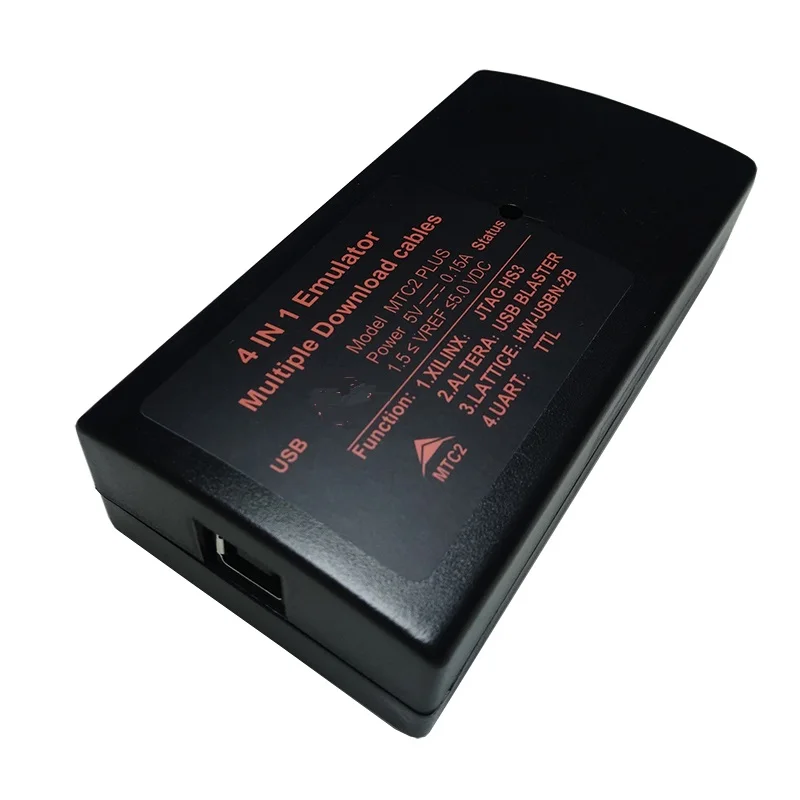

Линейный USB-конвертер RS232 422485 TTL MTC2 | Инструменты

Введение: MTC2 имеет следующие функции: 1.XILINX высокоскоростной загрузчик; 2. Устройство для загрузки USB-бластера ALTERA; 3. Решетчатый загрузчик HW-USBN-2B (FTDI); 4. Конвертер USB в RS232; 5. Конвертер USB в RS485; 6. Конвертер USB в RS422; 7. Конвертер USB в TTL; ~~~   Характеристика: В качестве загрузчика XILINX

С высокоскоростными функциями Jtag-HS и STM2, скорость загрузки JTAG до 30 м, Поддерживает Vivado, ISE, SDK, IMPACT, Chipscope, EDK и т. д. (Для ISE12.1 +, Vivado12.1 + требуется кабельная Подключаемая поддержка) Рекомендуется использовать ISE 14,1 или более позднюю версию (с драйвером).   Поддерживает все чипы XILINX FPGA > Серия Zynq-7000 > Kintex UltraScale + > Virtex UltraScale + > Artix-7 > Kintex-7 > Virtex-7 > Virtex-6 > Спартан-6 ... + CoolRunner / CoolRunner-II CPLD series + Xilinx Платформа Flash ISP конфигурация серия PROM + Сторонние SPI PROMs + Сторонвечерние SPI BPI PROMs Устройства 9500 / 9500XL CPLD и 1700 и 18V00 ISP PROM не поддерживаются.   В качестве загрузчика ALTERA (Intel)

Загрузчик Altera (Intel): Для поддержки загрузки необходимо установить соответствующие плагины; Поддерживает устройства Altera MAX II, MAX V, MAX10, Cyclone IV, Cyclone V, стратикс IV, стратикс V и т. д. от ранних CPLDs до последней серии стратикс 10 FPGA. Поддерживает логический анализатор signtap II   Как решетчатый загрузчик

HW-USBN-2B (FTDI) загрузчик совместим с решеткой; Поддержка программного обеспечения для разработки Diamond и LSC ISPVM;     Как USB к RS232 / 485/422 / TTL   RS232 поддерживает трехпроводный режим (TXD, RXD, GND); Режим RS-485 поддерживает двухпроводную систему (A, B);  TTL поддерживает трехпроводный режим (TX, RX, GND); Уровень TTL по умолчанию 3,3 В, можно подключить к другим уровням через VREF, Например, 1,8 в, 5 В и так далее. Подключение сигнала подключает сигнал через клемму, что удобно и быстро в использовании;Плата полностью защищена, сигнал чистый, отладка удобна.
