Описание продукта:

3DM2283-это недавно запущенный Цифровой трехфазный шаговый двигательДрайвер. Он использует 32-битный DSP технология и в основном диски 86 и 110 трехфазный гибридный шаговый двигатель.Есть 16 видов микрошагов, а также количества пройденных шагов в 30000 шагов/rev. Диапазон рабочего пикового тока составляет 2 А-8 А, а выходной ток-8 типов, которые могут удовлетворить потребности приложения в большинстве случаев.Благодаря встроенной технологии микросегментации, даже при условии низкой сегментации, эффект высокой сегментации может быть достигнут, и работа стабильная на низком уровне, средняя и высокая скорость с низким уровнем шума.С полутоком, перенапряжением, перегрузки по току и другими защитными схемами.Функция автоматической настройки встроена в драйвер, который может автоматически генерировать оптимальные рабочие параметры для различных двигателей и ограничивать производительность двигателя.Этот драйвер работает от сети переменного тока и рекомендуемый Рабочий диапазон AC110V-220V.

Особенности

1 ,Новая 32-битная технология DSP

2 ,Двигатель с низкой вибрацией, низкой мощностью, низким уровнем шума

3. Автоматическая настройка параметров двигателя

4.Встроенный высокий отдел, низкая скорость работы очень стабильная.

5.Адаптируется к обычному-Ян, одноимпульсному режиму

6 , С перенапряжением, низковольтным, коротким замыканием и другими функциями защиты

7 , Ток автоматически уменьшается наполовину, когда он неподвижный

8 , Оптопара изолированный дифференциальный входной сигнал

9.Автоматическая память фазы отключения питания

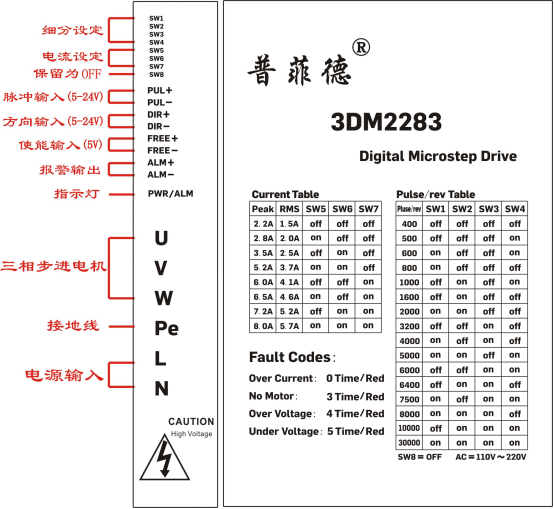

Сигнал Описание интерфейса

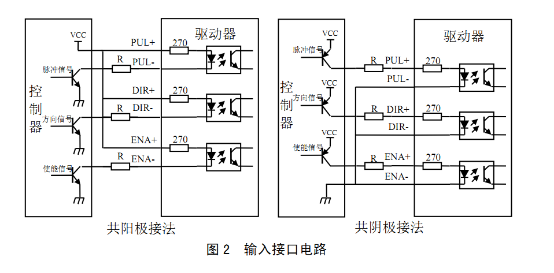

Драйвер 3DM2283 имеет дифференциальную схему интерфейса, которая может использоваться для дифференциальных сигналов, единичных общих отрицательных и общих положительных интерфейсов, И Встроенный высокоскоростной фотосоединитель, который позволяет передавать сигналы от длинных линий, открытых коллекторов и контуров PNP.Теперь возьмите открытый коллектор и выход PNP в качестве примера, схема схемы интерфейса выглядит следующим образом:

Обратите внимание: ВИмпульса и направленияЭтот драйверМожет адаптироваться к напряжению сигнала 5 В-24 В, R = 0, пользователям не нужен внешний резистор

Область применения

Подходит для всех видов среднего и крупного оборудования автоматизации и инструментов, таких как: гравировальный станок, упаковочная машина для производства пакетов, автомат для резки, станки с ЧПУ, автоматическое сборочное оборудование и т. д.

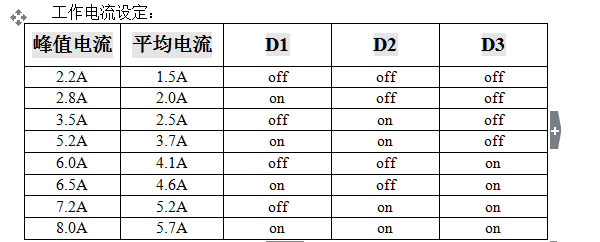

Таблица параметров

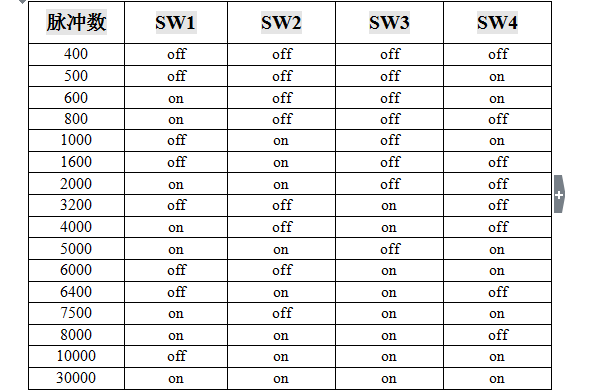

Microstep сегментации настройки:

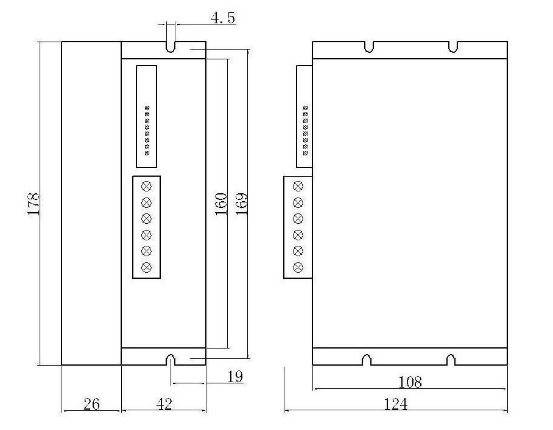

Размер:
