[Примечание перед съемкой]

Два наиболее часто задаваемых вопроса:

Почему вал и фланец не сварены, но используются точечной сварки?

Из-за помех подходит шпинделя корень шпинделя, незначительных помех при составляет около 0,05 мм. Процесс сборки Assemb светодиод со сроком в переменного тока, 50-тонный точность печати. Вал и фланец очень плотные и плотные, а концентричность вала и фланца также очень хороша. Сила может быть надежно передана на вал, а затем добавлена. Точечная сварка эквивалентна добавлению слоя страхования. Так как вал изготовлен из точной бесшовной стальной трубы (допуск g6), его точность очень чувствительна к температуре, особенно температура точечной сварки высокая. Если он слегка непроизвольный, он деформируется и теряет точность. Точечная сварка является наиболее подходящим способом.То есть, даже если вы покупаете его обратно, положите припойУдалитьШпиндельный фланец по-прежнему может быть плотно сочетается с центром вала, фланец не будет легко падать, и сила разумная, безопасная и надежная.Поэтому наш фланцевый шпиндель s гораздо лучше, чем безопасность, стабильность и точность шпинделя s.

Цена этого набора шпинделей является разумной и доступной, и это определенно ниже, чем наша цена, но та же цена определенно лучше, чем качество и качество изготовления. Если вам нужна определенная сумма или вам нужна определенная сумма долгосрочных несоответствий, вы можете договориться со службой поддержки клиентов. Чем больше количество устанавливается, тем больше скидка и постоянная точность качества. Приветствуем сотрудничество.

По умолчанию: патрон и фланец для зазора, с точной регулировкой пространства, подходит для не отделочных способностей, таких как деревообрабатывающий токарный станок, бисерный станок, деревообрабатывающий А-оси, деревообрабатывающий четырехосевой.

Этот шпиндель предназначен для обработки древесины деревообрабатывающего токарного станка. Кроме того, Мы не гарантируем никаких гарантий. Для других целей или модификаций, пожалуйста, учитывайте это по своему усмотрению.

[Варианты]

Вариант 1:Одиночный шпиндель 80 фланцев (без подшипникового шкива, подшипника, патрона) (для k11,k12)

Вариант 2:Одиночный шпиндель с 100 фланцем (без подшипникового шкива, подшипника, патрона) (для k11,k12)

Вариант 3:Один 80 композитный фланцевый шпиндель (без подшипникового шкива, подшипника, патрона) k11,k12,k72 модели универсальные

Вариант 4:Один 100 композитный фланцевый шпиндель (без подшипникового шкива, подшипника, патрона) k11,k12,k72 модели универсальные

Если вам нужен шкив, подшипник или патрон, пожалуйста, свяжитесь со службой поддержки клиентов!

【Детские параметры 】

Ось шпинделя: диаметр вала 25, общая длина фланца около 205 мм, а сквозное отверстие около 19 мм. Поскольку отверстие 80-го патрона составляет всего 16 мм, общее сквозное отверстие после загрузки патрона составляет около 16 мм. Твердость: HRc 55-62 °Шпиндель принимает точность обработки с числовым управлением параметры: вертикальный угол осевого центра и торцевая сторона фланца ≤ 0,03 мм, концентратор осевого центра и фланца ≤ 0,03 мм, И допуск осевого внешнего диаметра g6.

K11, k12 по умолчанию фланцевый патрон крепежные отверстия 3, подходит для самоцентрирующегося зажимного патрона.

K72 по умолчанию фланец патрон крепежное отверстие 4, подходит для одного действия патрона.

80-карточный фланцевый главный вал, после установки 80 патронов, общее сквозное отверстие составляет около 16 мм.

Шпиндель фланца 100 патронов,После установки 100 патронов общее сквозное отверстие составляет около 18-19 мм.

Главный вал и фланец оснащены помехами (плотно прилегают) + Торцевая поверхность фиксируется точечной сваркой. Помехи подходят и центр вала более точны. Из-за небольшого количества точечной сварки шпиндель меньше деформируется при нагреве и не деформируется. Уменьшите точность вала.

Принцип соответствия зазоров точность отладки:

После установки патрон удерживает стандартный стержень, вращает шпиндель, внимательно следит за эксцентричным направлением патрона, маркирует эксцентричность, а затем перемещает патрон пополам в противоположном направлении.

Затем поверните шпиндель и наблюдайте за эксцентричностью. Если есть смещение, отрегулируйте его снова, как описано выше, пока он не будет удовлетворительным.

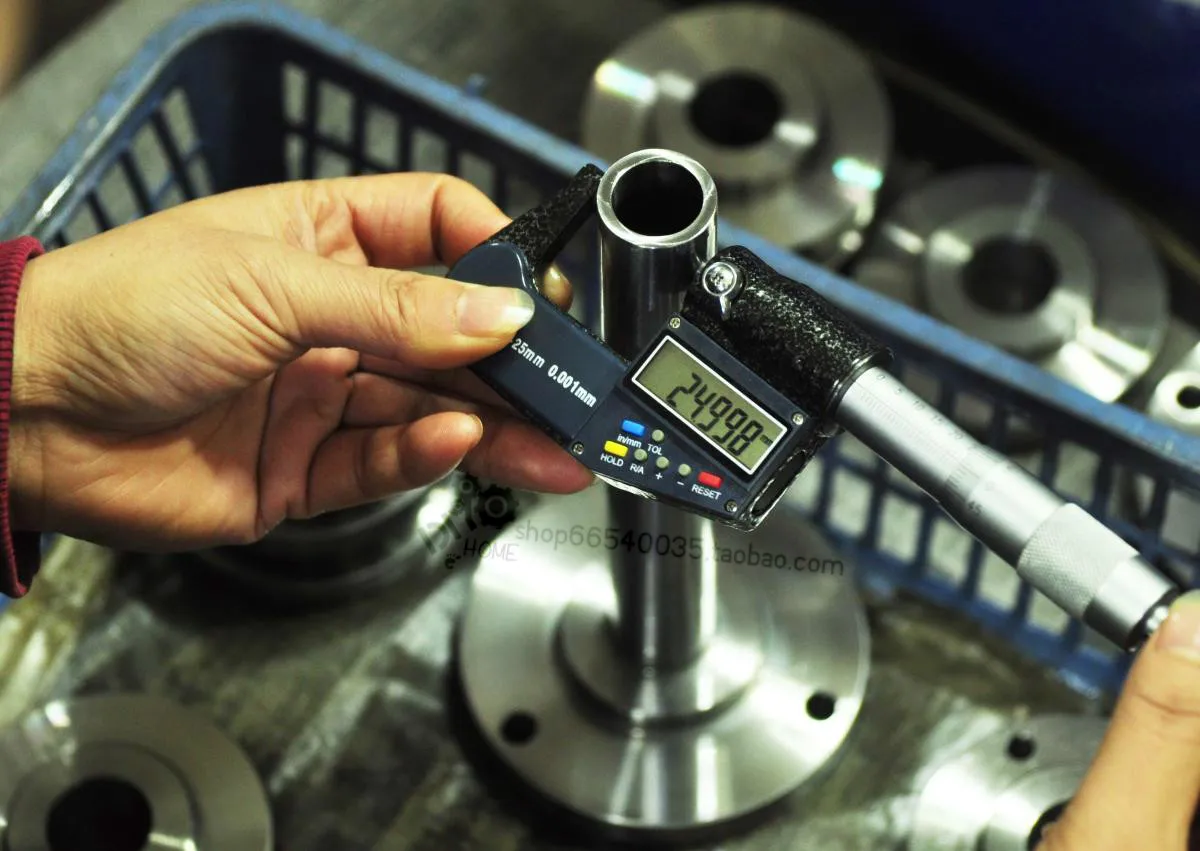

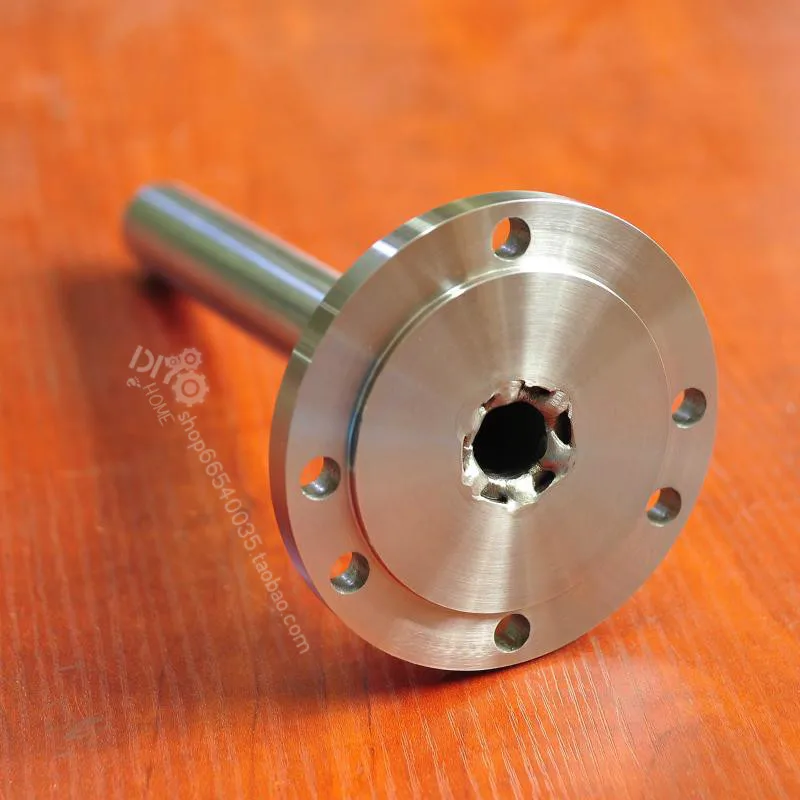

[Фото товара]
