Оригинальный Fcar FVCI Passthru J2534 VCI диагностика Перепрошивка и программирование

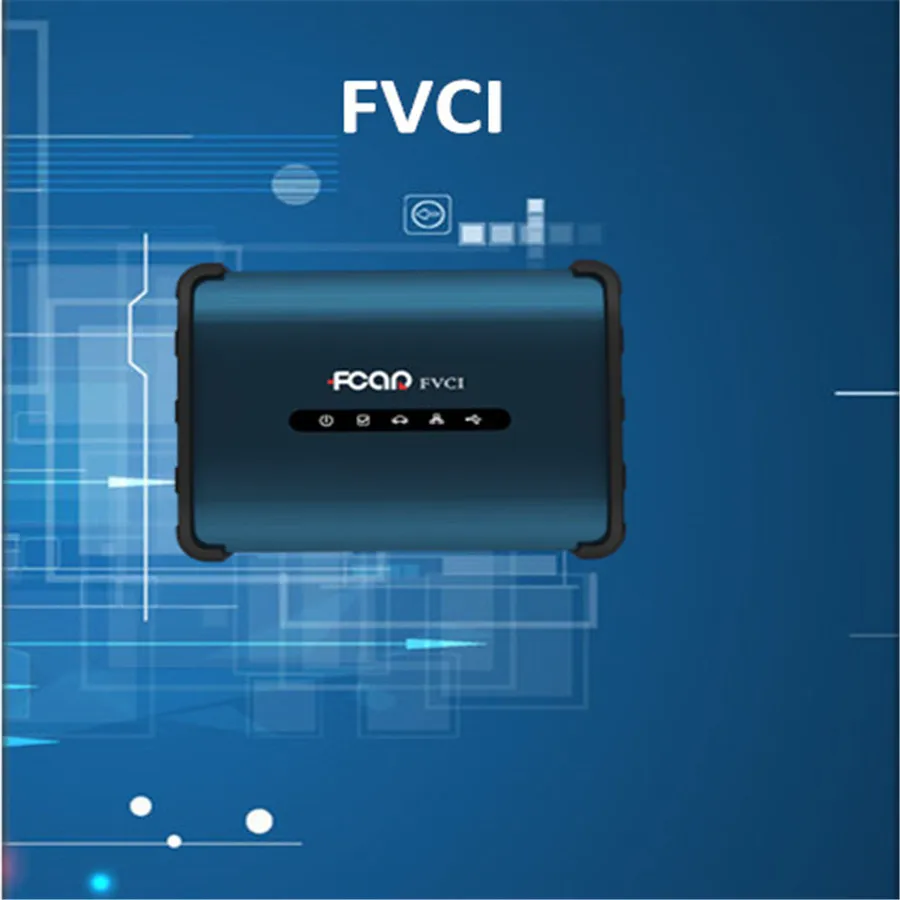

FVCI является проходным устройством FCAR. Он поддерживает протокол J2534, и он будет поддерживать другой протокол бесплатно позже. FVCI J2534 поддерживает мультипликатор связи DOIP протокола, и он может настроить Ethernet (tx _ +, tx _-, rx _ +, rx _-) и активная линия к любому контактному номеру OBD2, за исключением заземляющих штырей и штырьков питания.FCAR FVCI PassThru J2534 Перепрошивка/Диагностика VCI

FVCI является проходным устройством FCAR. VCI использует 3 ARM микроконтроллеров дизайн, это сделает обрабатывающую способность FVCI прочнее и поддерживает OEM программное обеспечение лучше. Он поддерживает протокол J2534, и он будет поддерживать другой протокол бесплатно позже. Кроме того, аппаратное обеспечение FVCI поддерживает мультипликатор связи DOIP протокол, и он может настроить Ethernet (tx _ +, tx _-, rx _ +, rx _-) и активная линия к любому контактному номеру OBD2, за исключением заземляющих штырей и штырьков питания.



FVCI J2534 Диагностика и программирование

Продукт Особенности:
Три микроконтроллеры ARM.
Три отдельных физических канала связи для протоколов (CAN, один провод CAN, KWP, PWM, VPW, SCI и так далее).
Ethernet преобразует в OBD2 для DOIP протокола, контакты (tx _ +, tx _-, rx _ +, rx _-, активная линия) можно установить любое количество контактов OBD2, за исключением контактов заземления и pin питания.
Выходное напряжение программы от 5 В до 20 в.
Один порт Ethernet.
Один аналоговый входной порт.

Спецификация Fcar FVCI Passthru:



Функция поддержки FVCI J2534:

Диагностировать Функция:

TOYOTA Techstream
HONDA HDS
Volkswagen ois
VOVOL вида
GM GDS
BMW ISTA
JARGUR LANDROVER JLR диск сверхвысокой плотности цвет серебристый металлик

Перепрограммирования:

Acura, Honda
Audi
BMW
Chrysler, Dodge, Jeep, Eagle, Plymouth
Ford, Lincoln, Mercury
GM
Hyundai
Infiniti
Isuzu
Ягуар
Kia
Land Rover
Lexus
Mazda
Mercedes-Benz
Мини
Mitsubishi
Nissan
Porsche
Subaru
Suzuki
Toyota, Scion
Volkswagen
Volvo

FVCI устройство Интерфейс:

Правая или левая панель



1) DC 12 V/1A
2) сетевой порт
3) USB порт
4) обновление pin, используйте для обновления прошивки

Левая панель



5) аналоговые входные
6) программирования напряжения постоянного тока, 5 V-20 V, 120ma
7) порт связи транспортного средства

Ламповая панель



8) лампа состояния питания устройства
9) программное обеспечение для устройства
10) лампа состояния связи транспортного средства
11) лампа состояния сетевого подключения
12) лампа состояния подключения USB

Как обновить программное обеспечение и прошивку Fcar FVCI J2534 Passthru?

Официальный веб-сайт:Www.fcar.com

1. Нажмите на значок "FVCI" на рабочем столе. Примечание: компьютер должен быть подключен к Интернету.


2. Нажмите "Read Version", чтобы читать программное обеспечение и аппаратную версию FVCI.



3. Нажмите «обновление прошивки», чтобы обновить оборудование.
4. Нажмите "Обновление программного обеспечения", чтобы обновить программное обеспечение.
5. Нажмите «DOIP», затем нажмите «введите режим DOIP», FVCI войдет в ситуацию преобразования Ethernet в OBD2 DOIP.



6. Нажмите "Обновление прошивки" при использовании ошибки "Обновление прошивки".

Обновите советы:
1) Включите подключение к Интернету перед обновлением
2) Версия прошивки и версия программного обеспечения должны быть новейшей версией между тем. В противном случае на устройстве появится некоторая ошибка.



3) Если вы используете «обновление прошивки» не удалось, вы можете использовать «обновление прошивки».
