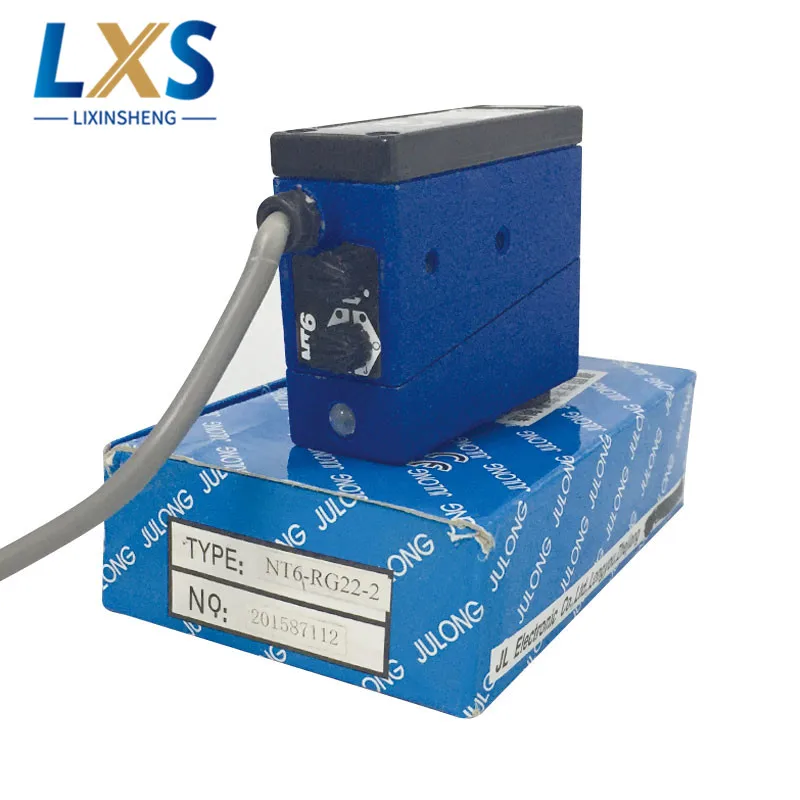

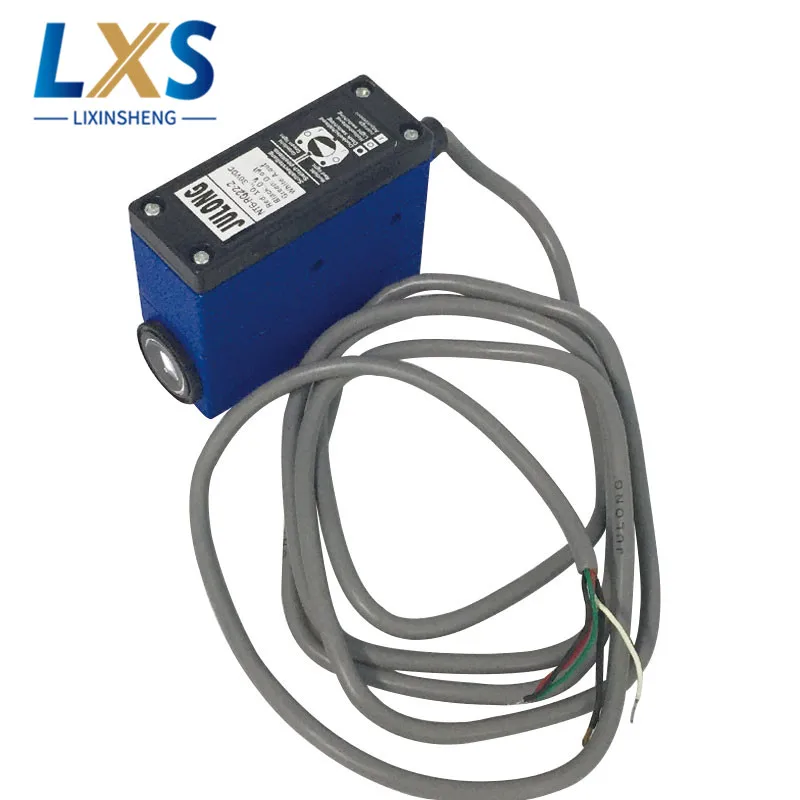

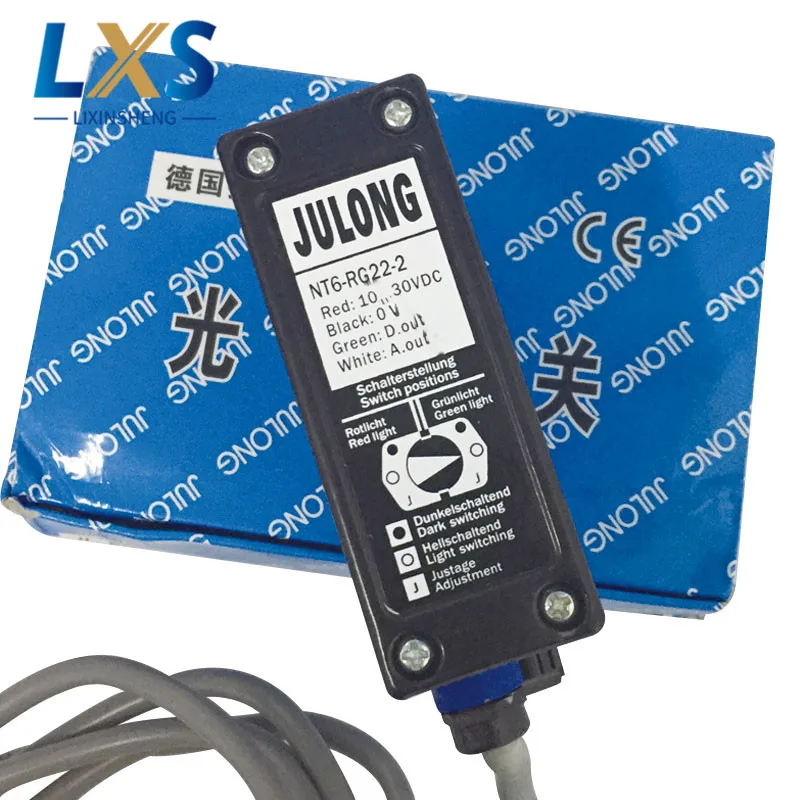

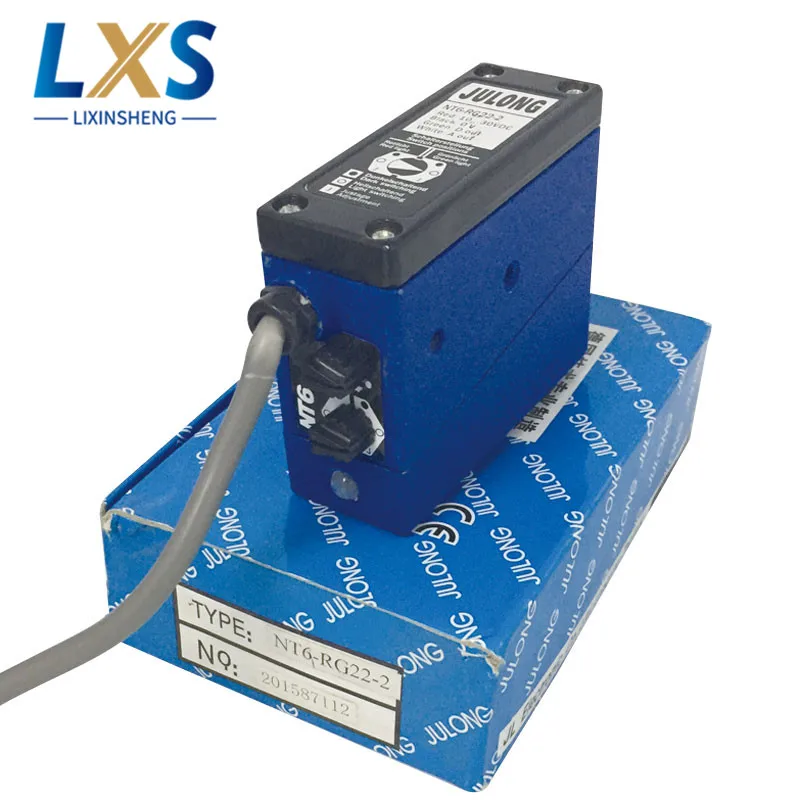

Датчик цветной маркировки NT6-RG22-2 Фотоэлемент датчик для офсетной печатной машины

Технические данные

Режим обнаружения

Коаксиальный отражательный

Расстояние обнаружения

10 мм +/- 2 мм

Поставка Напряжение

DC10-30V +/-10% пульсация:<10%

Потребляемый ток

Менее чем 45 мА

Светильник источник спектра

Красный, зеленый, синий, белый

Светильник-спот

Круглые и прямоугольные грани являются дополнительными

Угол обнаружения

Светильник и поверхности, подлежащие испытанию: 90 градусов; Допустимое отклонение +/-15

Время ответа

50μs

Выход режим

Светильник с переключением и выходом темного переключения

Выход индикация

Красный светодиодный

Выходное напряжение

Высокий уровень Vs-(≤ 1,5); Низкий уровень (≤ 1,2 V)

Принести Ток холостого хода

200mA

Аналоговый Выход

0-10mA

Защита от короткого замыкания устройства

Vs напряжение имеет защиту от обратной полярности, защиту от короткого замыкания на выходе. Когда ток нагрузки 1>200 мА, выключатель автоматически отключится, когда 1<200 мА, автоматическое восстановление сигнала, в то же время, он имеет неправильную защиту проводов соединителей.

Чувствительность

Multiturn регулируемый

Уровень защиты

Lp67 (влагостойкий и пылезащитный)

Защита окружающей среды Температура

Эксплуатация:-15-55 ℃; Хранение: -25 ~ 80 ℃

Материал

Металлический корпус

Исходящие линии

Φ5.4PVC круглый сердечник оболочка щит кабель; Стандартная длина: 2 м

Управление шаги:

Во-первых, Выберите выходное состояние (темное Переключение или переключение на светильник), затем Отрегулируйте чувствительность.

A. Методы регулировки выходного сигнала:

1. Поверните выходного параметра переключатель для того, чтобы при отсутствии отраженного света, (независимо от того, пятно направлена на темного цвета или светильник цвет) против часовой стрелки чувствительность поворотный регулятор для светильник индикатора светильник (светильник по средствам управления выход, В противном случае выход выключен.)

2. Направьте точку на элемент темного цвета (цветовой код), отрегулируйте ручку чувствительности, светильник индикатора, запомните положение этой ручки.

3. Затем направьте пятно на светильник (нижний цвет), отрегулируйте ручку по часовой стрелке, индикатор-светильник, запомните положение B.

4. В конце положите ручку обратно в среднее место между A и B.

Примечание: Поскольку это чувствительное управление является многоповоротным потенциометром, при регулировке необходимо запомнить положение A и B, а также запомнить, сколько циклов от A до B, И сколько туров, когда назад до середины А и В.

B. Светильник переключающий выход методы регулировки:

1. Поверните выходного параметра переключиться на светильник переключения (независимо от того, пятно направлена на темного цвета или светильник цвет) против часовой стрелки чувствительность поворотный регулятор для светильник индикатора светильник

2. Цель на месте Светильник Цвет шт (цвет брюк), Настройка чувствительности ручка, индикатор светильник на, помните, что в положение А эта ручка включен.

3. Затем направьте точку на элемент темного цвета (цветовой код), настройте ручку против часовой стрелки, включите светильник индикатора, запомните положение B. Эта ручка повернута.

4. В конце положите ручку обратно в среднее место между A и B.

Примечание: Поскольку это чувствительное управление является многоповоротным потенциометром, при регулировке необходимо запомнить положение A и B, а также запомнить, сколько циклов от A до B, И сколько туров, когда назад до середины А и В.
