Описание:

12 В/24 В источник питания 10 Вт/20 Вт модуль воспроизведения голоса
Поддержка Micro SD карты MP3 музыкальный плеер для Arduino
1. Описание продукта
DY-HV20T-это умный модуль воспроизведения голоса, разработанный независимо от нас
Компания, интегрированный триггер IO, UART протокол управления, One_line одноавтобусный протокол
Управление, стандартный MP3 и другие 7 режимов работы настройки с помощью DIP-переключателя; привод 4 ~ 8Ω,
10 Вт ~ 20 Вт динамик 20 Вт класса D аудио усилитель на плате; Поддержка MP3.WAV
Декодирование; Поддержка Micro SD карты максимум 32 г байт, загрузка музыкальных файлов напрямую
По разъему micro USB.
2. Характеристики продукта
1. Поддержка декодирования MP3.WAV.
2. Поддержка частоты дискретизации (к Гц): 8/11. 025/12/16/22,05/24/32/44,1/48.
3.24bit DAC выход, поддержка динамического диапазона 90 дБ, SNR 85 дБ.
4. Широкое напряжение питания постоянного тока: 6 ~ 35 В.
5. Поддержка Micro SD карты максимум 32 Гб байт.
6. Выход максимум 20 Вт вождения 4Ω динамик, выход максимум 10 Вт вождения 8Ω
Динамик.
7. Воспроизведение 65535 музыки по протоколу управления UART; воспроизведение, пауза, выбор музыки,
VOL +/-и так далее можно контролировать, скорость передачи данных составляет 9600bps.
8. Воспроизведение 255 музыки с помощью запуска IO.
9. Воспроизведение музыки по протоколу управления One_line, воспроизведение, пауза, выбор музыки, VOL +/-и так далее
Можно регулировать.
10. Переключайте 7 режимов работы с помощью DIP-переключателя легко.
11. Защита от ЭСР предназначена для 8 IOs.
3. Определение интерфейсов и функций
Определение шпильки
Штырями Описание
Питание (6 ~ 35VDC) 6 ~ 35VDC источник питания
TXD/IO0 IO0 в режиме ввода-вывода; TX в режиме управления UART,
Подключение к RX MCU
RXD/IO1 IO1 в режиме ввода-вывода; RX в режиме управления UART,
Подключение к TX MCU
IO2 IO2 в режиме ввода-вывода
IO3 IO3 в режиме ввода-вывода
One_line/IO4 IO4 в режиме ввода-вывода; RX в режиме One_line
IO5 IO5 в режиме ввода-вывода
IO6 IO6 в режиме ввода-вывода
IO7 IO7 в режиме ввода-вывода
Занято выход низкий уровень во время воспроизведения музыки (0 В), выход высокий
Уровень, когда игра заканчивается (3,3 В)
GND ссылка GND
Рекомендуемый динамик 4Ω/20 Вт или 8Ω/10 Вт
Ввода-вывода электрические характеристики
Ввода-вывода характеристики входа
Символ параметры мин
Макс блок
V IL
Низкий Уровень входного сигнала
0 0,8 V
V IH
Высокий Уровень входного сигнала
2,7 3,3 V
Ввода-вывода выходные характеристики
Vo L
Низкий Уровень выходного сигнала
0 0,33 V
Vo H
Высокий Уровень выходного сигнала
2,7 3,3 V
Конфигурация DIP-переключатель
Режимы управления dip-переключатель Настройка режимов управления dip-переключатель Настройка
Комбинированный режим ввода/вывода 0
UART режим управления
Комбинированный режим ввода/вывода 1
Один _ Линейный режим
Автономный режим ввода/вывода 0
Стандартный MP3 режим
Автономный режим ввода/вывода 1
Режимы управления настройка контактов функция ввода/вывода
CON3 CON2 CON1 IO7 IO6 IO5 IO4 IO3 IO2 IO1 IO0
I/O
Комбинации
Режим работы: 0
0 0 0 I/O комбинация триггера при падении края и восстановление на высоком уровне, воспроизведение
2 ^ 8-1 (255) музыка.
I/O
Комбинации
Режим 1
0 0 1 I/O комбинация триггера, в то время как IOs сохраняет низкий уровень, играть 2 ^ 8-1 (255)
Шт. музыки.
I/O
Отдельно стоящий
Режим работы: 0
Для детей 0, 1, 0 8th
Музыка
7th
Музыка
6th
Музыка
5th
Музыка
4th
Музыка
3rd
Музыка
2nd
Музыка
1st
Музыка
I/O
Отдельно стоящий
Режим 1
Для детей 0, 1, 1 8th
Музыка
7th
Музыка
6th
Музыка
5th
Музыка
4th
Музыка
3rd
Музыка
2nd
Музыка
1st
Музыка
UART управления
Режим
1
0
0
RXD TXD
One_Line
Режим
RXD

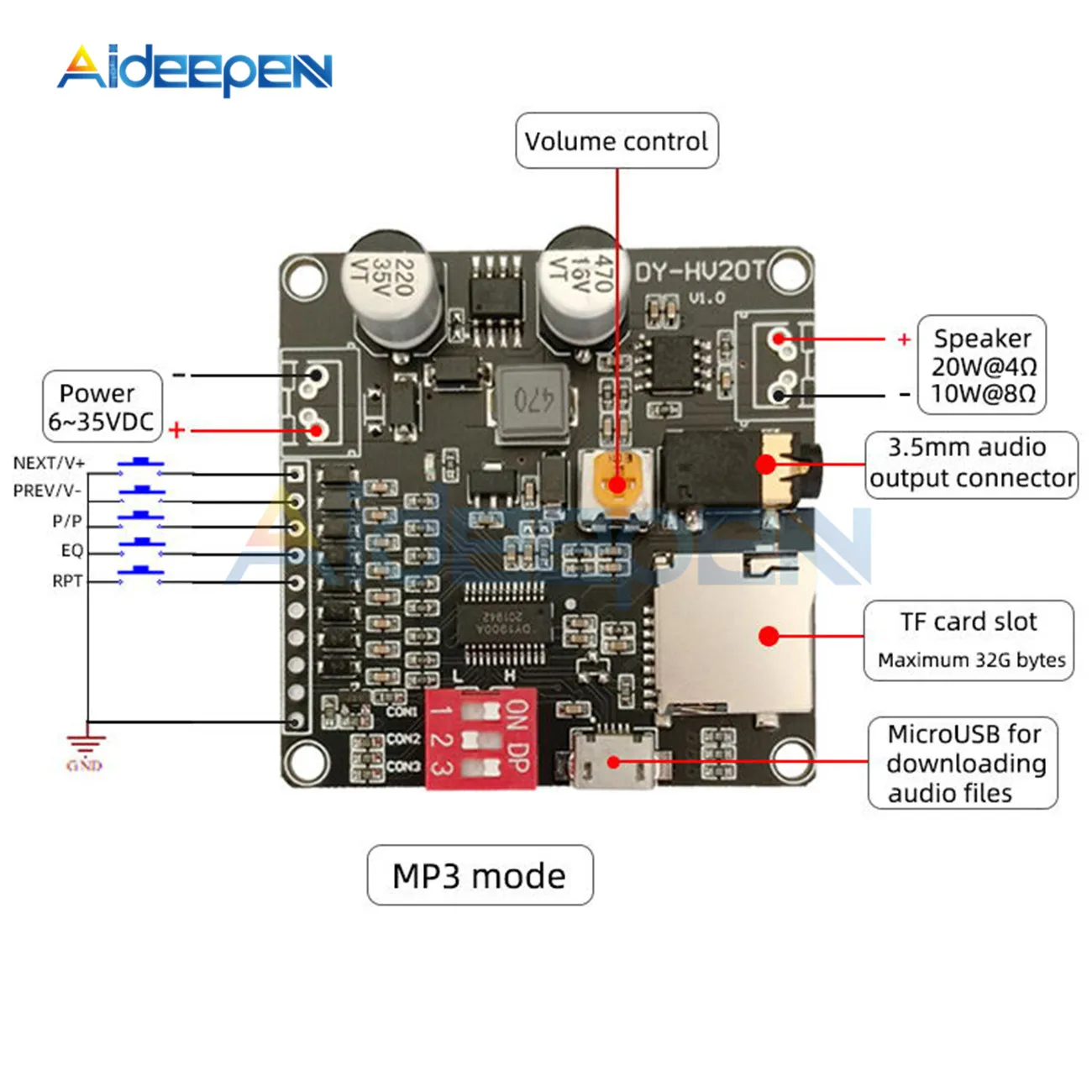

Стандартный MP3
Режим
1 0 1 RPT EQ P/M
ODE
Предыдущая/
V-образный вырез
NEXT/
V +
"0" = низкий уровень; "1" = высокий уровень
Примечания: "комбинированный режим ввода/вывода 0" IO0 ~ IO7 восстановление до высокого уровня после вывода
Соответствующий уровень, это как запуск кнопки один раз. «I/O
Комбинированный режим 1 ”IO0 ~ IO7 всегда сохраняет соответствующий уровень
После выхода соответствующего уровня.
Разница между “I/O combination mode 0” и “I/O combination mode
Комбинированный режим 1 ”заключается в том, что он все еще воспроизводит музыку, когда IOs восстанавливает до оригинала
Высокий уровень в «комбинированном режиме ввода/вывода 0», и он останавливает воспроизведение музыки, когда
IOs восстанавливает исходный высокий уровень в «комбинированном режиме ввода/вывода 1»
Разница между «автономным режимом ввода/вывода 0» и «автономным режимом ввода/вывода»
Режим 1 ”такой же, как и выше

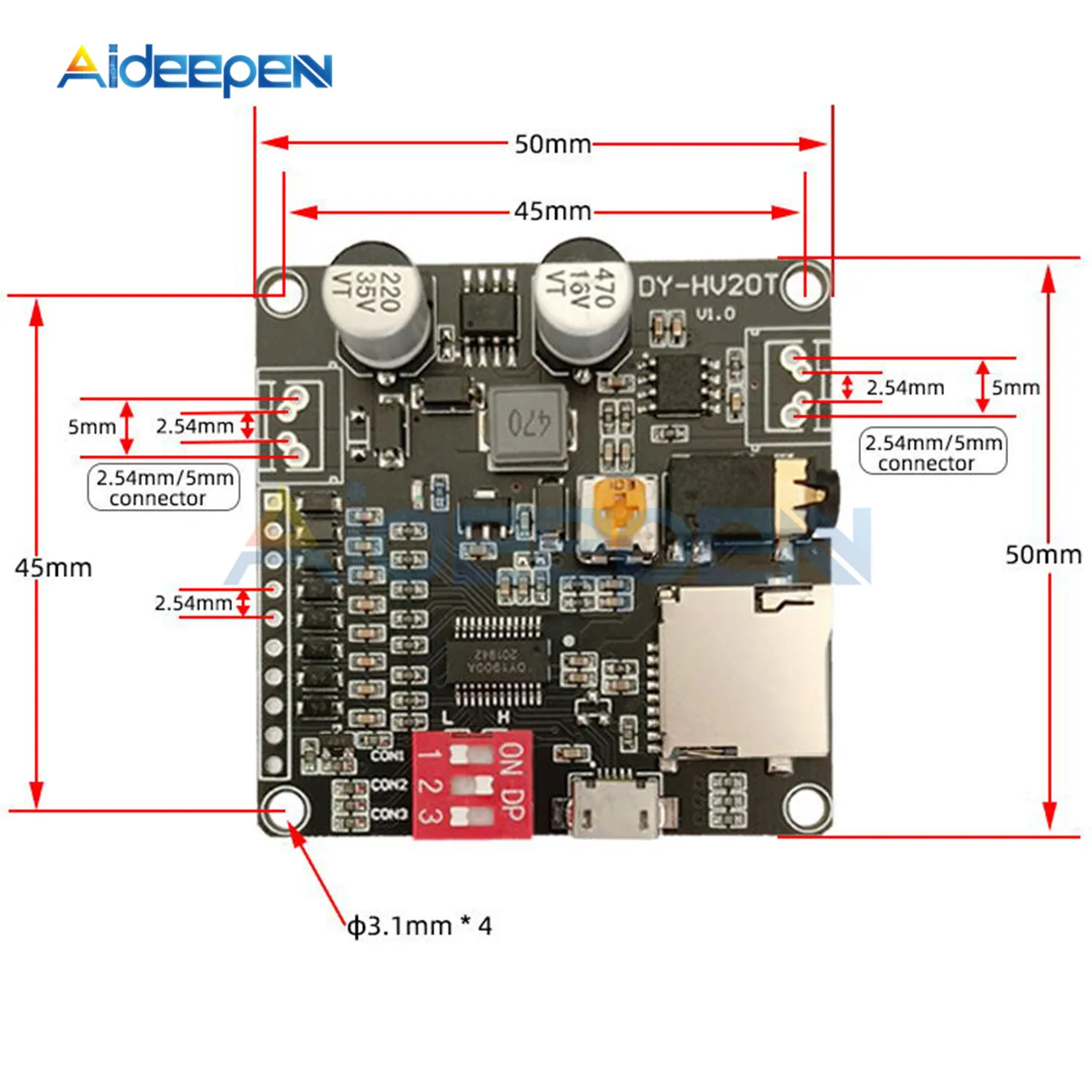

4. Размер модуля
5. Инструкции по эксплуатации режимов
Комбинированный режим ввода/вывода 5,1 0
Выход MCU I/O на соответствующий уровень для запуска заданной музыки и выпуска уровня IO
До высокого уровня, он перестанет воспроизводить музыку после завершения воспроизведения текущей музыки; он будет воспроизводить новую
Музыка, если перезапуск музыки во время воспроизведения. Если сохранить состояние запуска, он будет продолжать играть
Круговыми движениями. Загруженный пин-код всегда эффективен во время игры.
Комбинированный режим ввода/вывода 5,2 1
MCU I/O выход соответствующего уровня для запуска заданной музыки и сохранения запуска
Штат, он будет продолжать играть в циркулирующем режиме. Он перестанет играть сразу же после выхода
Оригинальный высокий уровень в любое время. Загруженный пин-код всегда эффективен во время игры.
Комбинированный режим управления музыкой следующим образом
Примечание: музыкальные файлы должны называться пятью номерами, такими как 00001.mp3-00255.mp3
IO7 IO6 IO5 IO4 IO3 IO2 IO1 IO0 работы в режиме воспроизведения музыки
1: 1: 1: 1: 1: 1: 1 0 00001.mp3
1: 1: 1: 1: 1: 1, для детей 0, 1, 00002.mp3
1: 1: 1: 1: 1: 1 0 0 00003.mp3
1: 1: 1: 1: 1, для детей 0, 1, 1 00004.mp3
1: 1: 1: 1: 1, для детей 0, 1, 0 00005.mp3
1: 1: 1: 1: 1 0 0 1 00006.mp3
1: 1: 1: 1: 1 0 0 0 00007.mp3
...
0 0 0 0 0 0 0 0 00255.mp3
5,3 автономный режим ввода/вывода 0
IO0 ~ IO7 контроль 8 частей музыки, один IO только контроль один кусок музыки; IO триггер
Заданная музыка, падая на уровень края и восстанавливая до оригинального высокого уровня, она останавливает воспроизведение
После завершения воспроизведения срабатывает музыка. Он будет воспроизводить новую музыку, если перезапуск музыки
Во время игры; если сохранить состояние запуска, он будет продолжать играть в циркулирующем режиме. Занят pin-код
Всегда эффективно во время игры.
5,4 автономный режим ввода/вывода 1
IO0 ~ IO7 контроль 8 частей музыки, один IO только контроль один кусок музыки; IO триггер
Заданная музыка на низком уровне, и она будет играть циркулированно, если сохранить состояние запуска.
Он перестанет играть сразу после выхода на оригинальный высокий уровень в любое время. Занят pin-код
Всегда эффективно во время игры.
Автономный режим управления музыкой следующим образом
Примечание: музыкальные файлы должны называться пятью номерами, такими как 00001.mp3 ~ 00008.mp3
IO7 IO6 IO5 IO4 IO3 IO2 IO1 IO0 работы в режиме воспроизведения музыки
1: 1: 1: 1: 1: 1: 1 0 00001.mp3
1: 1: 1: 1: 1: 1, для детей 0, 1, 00002.mp3
1: 1: 1: 1: 1, для детей 0, 1, 1 00003.mp3
1: 1: 1: 1, для детей 0, 1, 1 1 00004.mp3
1: 1: 1, для детей 0, 1, 1 1 1 00005.mp3
1-1 шт., для детей 0, 1, 1 1 1 1 00006.mp3
1, для детей 0, 1, 1 1 1 1 1 00007.mp3
Для детей 0, 1, 1 1 1 1 1 1 00008.mp3
5,5 UART Режим управления
5.5.1 Связь формат
Полнодуплексная Последовательная связь;
Бод: 9600bps, данные: 8 бит, Стоп: 1 бит, проверка: N.
Start-CMD type-длина данных (n)-data1-data n-CRC (SM)
※ Старт: фиксированный AA.
※ Тип CMD: используется для различия CMD типа s.
※ Длина данных: количество байтов данных в CMD
※ Данные: данные в CMD, нет данных, когда длина данных одна, только CMD.
CRC (SM): сумма всех данных от стартового кода до конечных данных до CRC,
И выберите низкие 8 бит.
※ Формат данных: сначала отправьте 8 бит, а затем 8 бит.
5.5.2 Связь протокол
Определение данных следующим образом.
1. Определение игрового состояния: он находится в состоянии остановки при включении питания.
※ 00 (стоп) 01 (воспроизведение) 02 (пауза)
2. Определение устройств: он находится в состоянии остановки при переключении устройства.
※ USB: 00 SD: 01 FLASH: 02 no_devices: FF
3. Объем: объем все составляет 31 шаг, что составляет 0-30, это 30 шагов при включении питания.
4. Определение режимов воспроизведения: он находится в режиме одиночной остановки при включении питания.
※ Полный цикл (00): проигрывайте всю музыку в порядке.
Single одиночный цикл (01): воспроизведение текущей музыки всегда.
Single один стоп (02): перестаньте играть после воспроизведения текущей музыки один раз.
Random случайная трансляция (03): воспроизведение музыки случайным образом в устройстве.
Repeat папка Repeat (04): проигрывайте всю музыку в текущей папки в порядке.
※ Случайная трансляция в пачке (05): воспроизведение музыки случайным образом в текущей пачке.
※ Воспроизведение заказа в пачке (06): воспроизведение музыки в текущей пачке в порядке,
И остановитесь после завершения воспроизведения последней музыки.
※ Order play (07): воспроизведение музыки в устройстве в порядке, и остановка, когда
Завершите воспроизведение последней музыки.
5. Определение эквалайзера: это нормально (00) при включении питания.
NORMAL нормальный (00) поп (01) Рок (02) Джаз (03) Классика (04)
6. Определение комбинации воспроизведения: он объединен по имени файла, файл сохранен в ZH
Папка, файл называется как два байта, имя номера рекомендуется, например
1. Mp3, 2. Mp3, и он также называется двумя буквами.
5.5.3 определения CMD
Управление CMD
CMD код отклика
Воспроизведение AA 02 00 AC без возврата
Пауза AA 03 00 AD без возврата
Остановка AA 04 00 AE без возврата
Предыдущие
Музыка
AA 05 00 AF без возврата
Next music AA 06 00 B0 без возврата
Громкость + AA 14 00 BE без возврата
Объем-AA 15 00 BF без возврата
Предыдущие
Папка
Каталог
AA 0E 00 B8 возврату не подлежит
Следующая папка
Каталог
AA 0F 00 B9 возврату не подлежит
Конец воспроизведения AA 10 00 BA без возврата
Установка CMD
CMD код отклика
Настройка громкости AA 13 01 VOL SM без возврата
Настройка режима цикла AA 18 01 режим SM без возврата
Время цикла установка
AA 19 02 High Byte Low Byte SM
Раз
Возврату не подлежит
Настройка эквалайзера AA 1A 01 EQ SM без возврата
Выберите указанный музыка
AA 07 02 высокий байт низкий байт SM
Музыки нет.
Возврату не подлежит
Выберите устройство и путь AA 08 Длина пути устройства SM Нет возврата
Переключатель для отдельных
Устройство
AA 0B 01 устройство SM без возврата
Выберите указанный файл
Interlude
AA 16 03 устройство с высоким байтом и низким байтом SM
Музыки нет.
Возврату не подлежит
Выберите указанный путь к
Interlude
AA 17 длина устройства путь SM без возврата
Выберите файл, но не
Играть
AA 1F 02 высокий байт низкий байт SM
Музыки нет.
Возврату не подлежит
Проверьте CMD
CMD код отклика
Проверить состояние воспроизведения AA 01 00 AB AA 01 01 State SM
Проверка устройства онлайн AA 09 00 B3 AA 09 01 устройство SM
Проверьте в настоящее время воспроизведения
Устройство
AA 0A 00 B4 AA 0A 01 устройство SM
Проверьте Кол-во всем
Музыка
AA 0C 00 B6
AA 0C 02 высокий байт низкий байт SM
Музыки нет.
Проверьте ток музыки AA 0D 00 B7
AA 0D 02 высокий байт низкий байт SM
Музыки нет.
Проверьте первую музыку в
Папка
AA 11 00 BB
AA 11 02 High Byte Low Byte SM
Музыки нет.
Проверьте количество музыка
В Папку
AA 12 00 BC
AA 12 02 High Byte Low Byte SM
Музыки нет.
UART инструмент настройки
Подробные данные о разработке UART mode, пожалуйста, проверьте
“Руководство пользователя UART mode”
5,6 One_line режим
One_line управления, чтобы играть
Отправьте CMD, как указано ниже, отправьте низкий бит первым. Отправьте 89 H, как указано ниже. Флаг старта-Мин
3 мс.
CMD формат
CMD (HEX) функция инструкция
00 № 0 сначала отправьте номер и
Функция CMD,
Например, настройка громкости
21 шагов, отправьте письмо
“0x02” 0x01 ”0x0C
"
01 № 1
02 № 2
03 № 3
04 № 4
05 № 5
06 № 6
07 № 7
08 NO.8
09 № 9
0A чистый цифровой отправлен
0B Выберите и введите
Функция настройки с
Цифровой
0C настройки громкости
0D настройка эквалайзера
0E набор цикл режим
0F набор канал
10 Выберите музыку
Параллельный монтаж
11 играть
12 пауза
13 стоп
14 предыдущая музыка
15 следующую музыку
16 предыдущая каталог
17next каталог
18 SD карты выбранные
19 U диск выбран
1A флэш-памяти выбран
1B Системы сна
1C конец игры
Примечание: "Выберите музыку" и "между вырезами" основаны на имени
Музыка; например, название музыки “123.mp3 ”, отправить
Данные "0x01" "0x02" "0x03" "0x0B" в порядке завершения
Выбора музыки.
Подробные данные разработки режима One_Line, пожалуйста, проверьте
Руководство пользователя "One _ Line mode"
