NVUM 4-осевой USB-модуль Mach3 с 2 45нм моторами для ЧПУ гравировального фрезерного

NVUM 4-осевой USB-модуль Mach3 с 2 45нм моторами для ЧПУ гравировального фрезерного

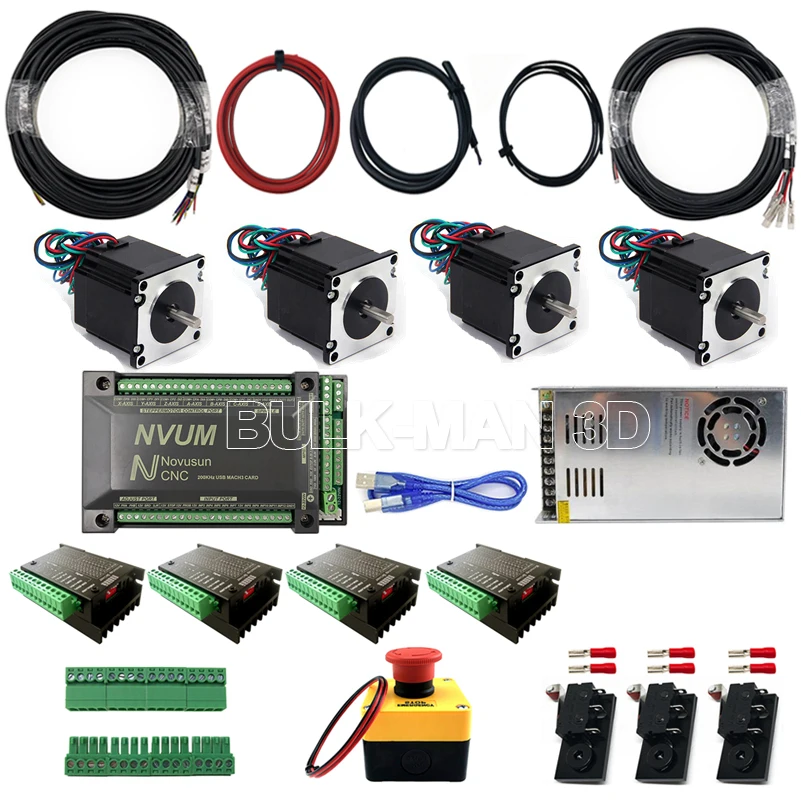

ВМассовый мужчина 3D'Комплект контроллера MACH3 содержит все оборудование для питания и управления

WorkBee, Ox CNC или другие CNC машины.

Примечание:

Для размера машины500x750мм,750x750мм,750x1000мм, Пожалуйста, выберите"Mach3- S"Версия

Кол-во

Описание

1.

Числового программного управления-4 оси USB - Novusun

4.

Драйвер шагового двигателя-TB6600 4A 40V

1.

Средний источник питания-24 В 350 Вт

4.

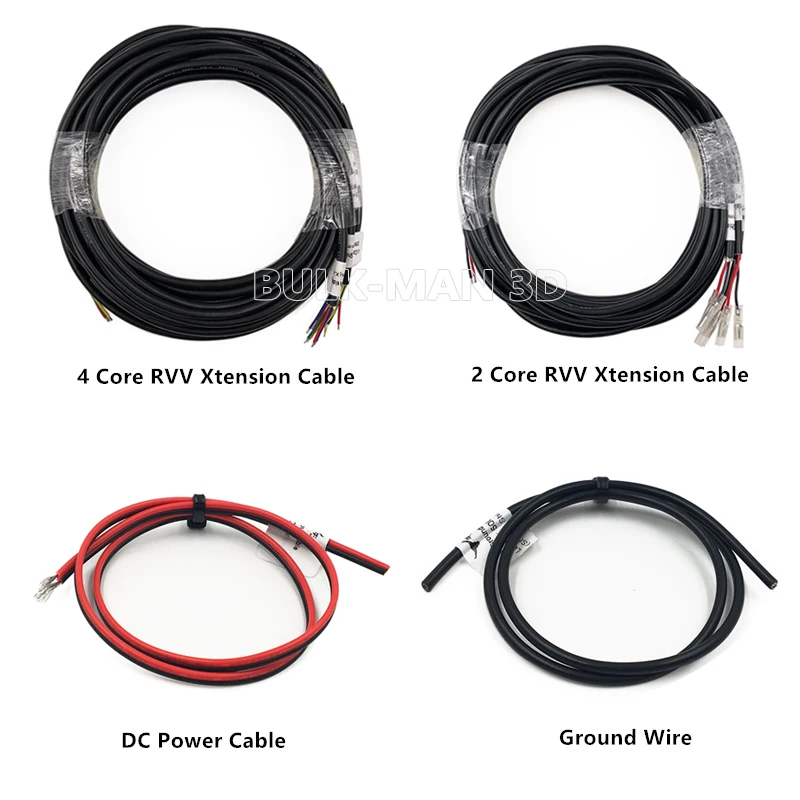

4 ядра Экранированный кабель (Используйте для оси X, Y оси, Z ось и ось)

3.

2 ядра экранированный кабель (используется для оси X, оси Y, оси Z)

1.

Кабель питания постоянного тока

1.

Заземляющий провод

1.

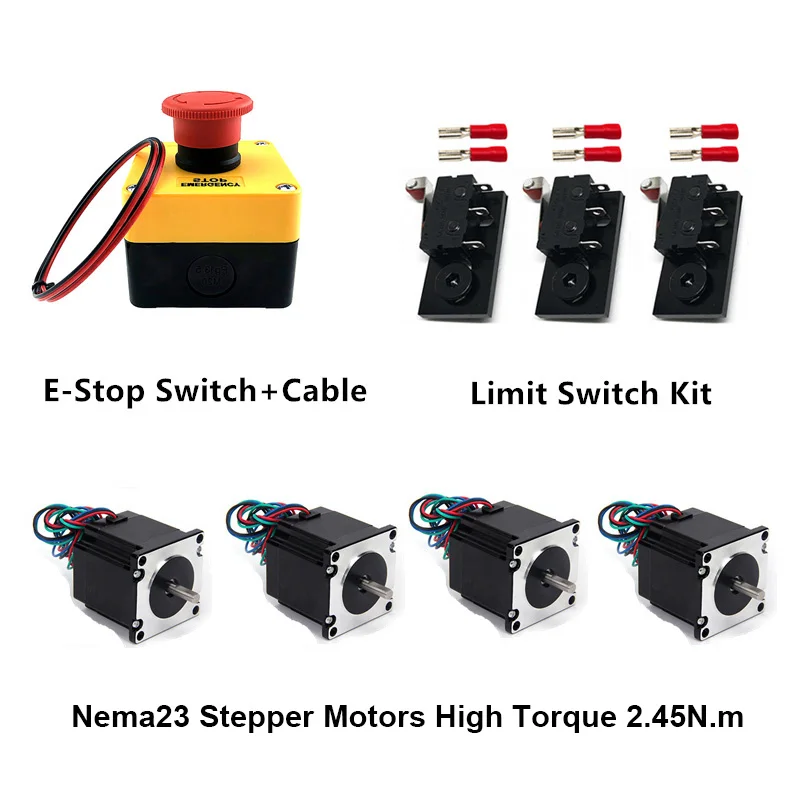

Переключатель E-Stop + кабель E-Stop

3.

4.

4.

Наборы концевых переключателей

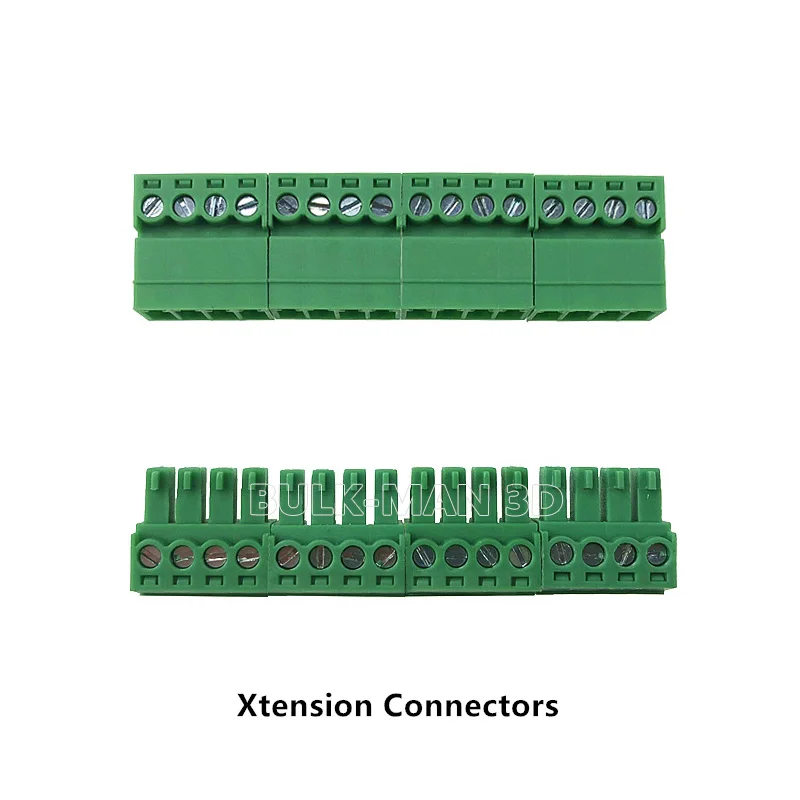

Вставной клеммный блок без сварки

Nema23Высокий крутящий момент 2.45N.mМоторы

Контроллер: контроллер состоит из следующих элементов:

Ось чисел: 4

Вход s: 12 канальный программируемый входной порт

Выход: 10 каналов программируемый Выход порт

MPG: 1 канальный стандартный ручной подвесной MPG порт

ШИМ: 0-10 В шпиндель ШИМ выходной контроль

Программное обеспечение: Поддержка MACH3

Интерфейс: USB

Электрическая изоляция постоянного/постоянного тока

Изоляция оптопары

Макс 200 кГц шаговый двигатель импульсный выход-подходит для большинства фрезерных станков с ЧПУ

Поддержка расширения кодировщика для регулировки параметров FRO, SRO, SJR

Чип управления движением руки

Входной ток: 0-5A

Выходной ток: 0,5-4.0A

Мощность (макс.): 160 Вт

Микро шаг: 1, 2/A, 2/B, 4, 8, 16, 32

Размеры: 96x56x33 мм

Вес: 0,2 кг

Мощность:

Выходное напряжение-канал: 24 В

Выходная мощность: 350,4 Вт

Закрытый чехол

Входное напряжение: 90 В переменного тока до 132 В переменного тока/180 В переменного тока до 264 В переменного тока, 240 В постоянного тока до 370 В постоянного тока

Выходной ток-канал: 14,6 A

Стиль крепления: шасси

Длина: 215 мм

Ширина: 115 мм

Высота: 30 мм

Входная частота: 47 Гц до 63 Гц

Вес единицы: 760 г

Кабели и разъемы:

1x3000 мм

2x4500 мм

1x4750 мм

1x1500 мм

1x4500 мм

1x4750 мм

22 AWG

1x500 мм

20 AWG

1x500 мм

22 AWG

1x1000 мм

Сигнал:

3 x микроконцевой переключатель

3 x Концевая пластина

6 x M3 10 мм крышка головки винта

3 x M5 8 мм низкопрофильный винт

Тройная гайка 3 x M5

Примечание:Отверстия в выключателе должны быть немного открыты (сверло 3 мм), чтобы позволить винт M3 или вы можете использовать кран M3, чтобы разрезать нить в пластик.

Максимальный ток: 10A

Максимальное напряжение переменного тока 660 В

Переменный ток: 220VAC/6A, 380VAC/4A, 660VAC/2A

DC: 440VDC/0.3A, 220VDC/0.5A, 110VDC/1A

Тип: N/C

Выдерживаемое Напряжение: 2500 В/60 с

Температура: -25 ° ~ + 55 °

Контактное сопротивление: <25mΩ

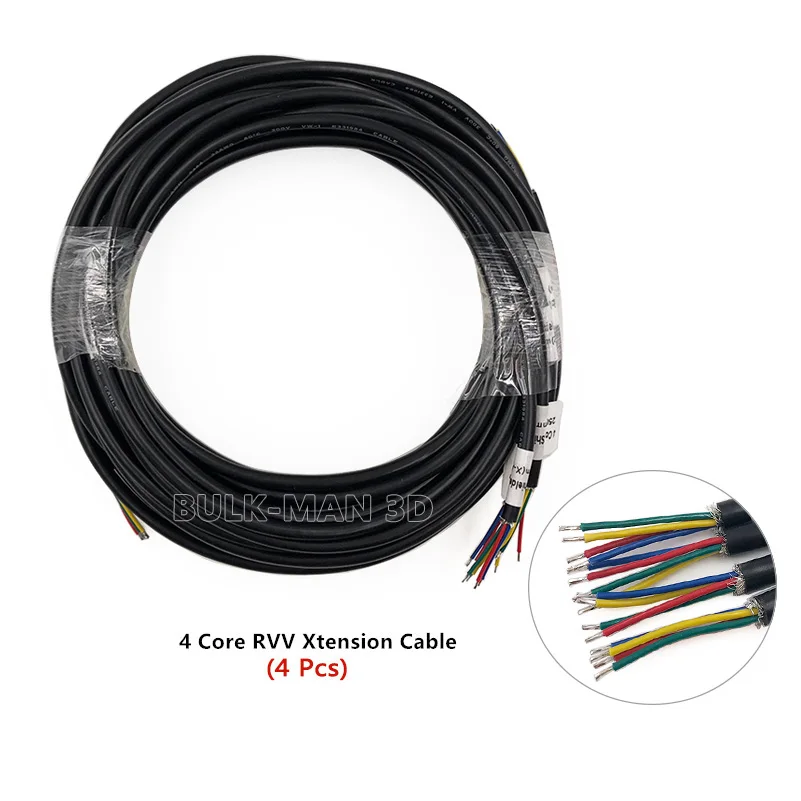

4 ядра и 2 ядра экранированных кабелейBulkman3dВырезаны в надлежащей длине для удобства клиентов, которые отвечают потребностям и многофункциональности различных размеров наших станков с ЧПУ.

Это высокого качества 4 жильный кабель состоит из 2 слоев утеплителя и 2 щит слоя для того, чтобы уменьшить помехи сигнала и maximuse эффективности.

Четыре изолированных провода защищены бескислородной луженой обожженной медной проволочной оплеткой с алюминиевой/ПЭТ-лентой (100% покрытие), чтобы защитить сердечники от EMF помех.

Это снова изолировано толстым прозрачным слоем термопластичной изоляции оболочки. Подходит для применения, требующих электрического/электронного экранирования кабеля. 22AWG подходит для 300 В постоянного тока и до 80 °C

Никогда неПодключите или отключите любой провод во время подачи питания.
ВсегдаОтключите питание перед тем, как сделать какие-либо соединения или отключения.

Отказ от вышеуказанных действий приведет к повреждению шаговых драйверов.

Для последних драйверов и ручных файлов goto:

//www.nvcnc.net/nvum.html

Лицензия MACH3 не включена в этот товар. Лицензию можно приобрести уWww.machsupport.com

Любые подключения к сети питания должны быть установлены лицензированным электриком или соответствующим квалифицированным лицом.
