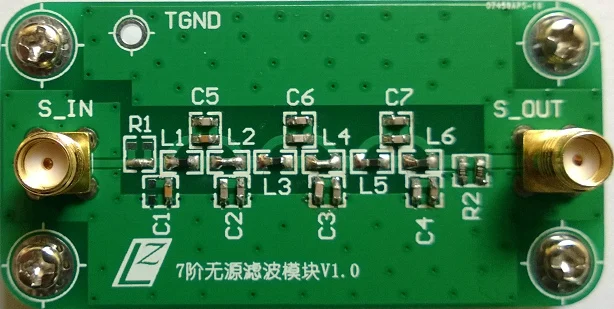

7th-order passive filtering (ellipse) module V1.0
1 module introduction
LC filters play a very important role in the high-frequency and wide-band fields where it is difficult to use devices such as operational amplifiers. In practical applications, high-frequency noise is often introduced. With active filter circuits, the cut-off frequency cannot be as large, so LC passive filtering is often used.
Elliptical filters, although there are ripples in both the passband and stopband, but when the ripple is acceptable, the transition band decays rapidly, so it is often favored by everyone.
In the actual LC filter production process, due to various conditions, it is difficult to obtain satisfactory results. Therefore, Lingzhi Electronics has launched this 7th-order passive filter (Butterworth) module. The purpose is to save everyone from designing and distributing Board, commissioning and other time, to achieve the "get and use" effect, speeding up the progress of the project.
Module main features:
(1) The 7th-order elliptical passive LC low-pass filter is used. The default characteristics of the onboard parameters are as follows: -3dB cut-off frequency is about 18MHz, and the passband ripple is small. For input signals from 1kHz to 15MHz, the output ripple is less than 1dB; the stopband is at least 30dB attenuated, and the input and output impedance is 50Ω.
(2) The input and output interface adopts SMA interface.
(3) Filters with different cut-off frequencies can be customized according to the actual needs of users. Because the debugging process is cumbersome, a certain customization fee needs to be charged.
2 Module interface
The input and output interface adopts SMA interface.
Schematic diagram of module interface
3 Module Interface connection method

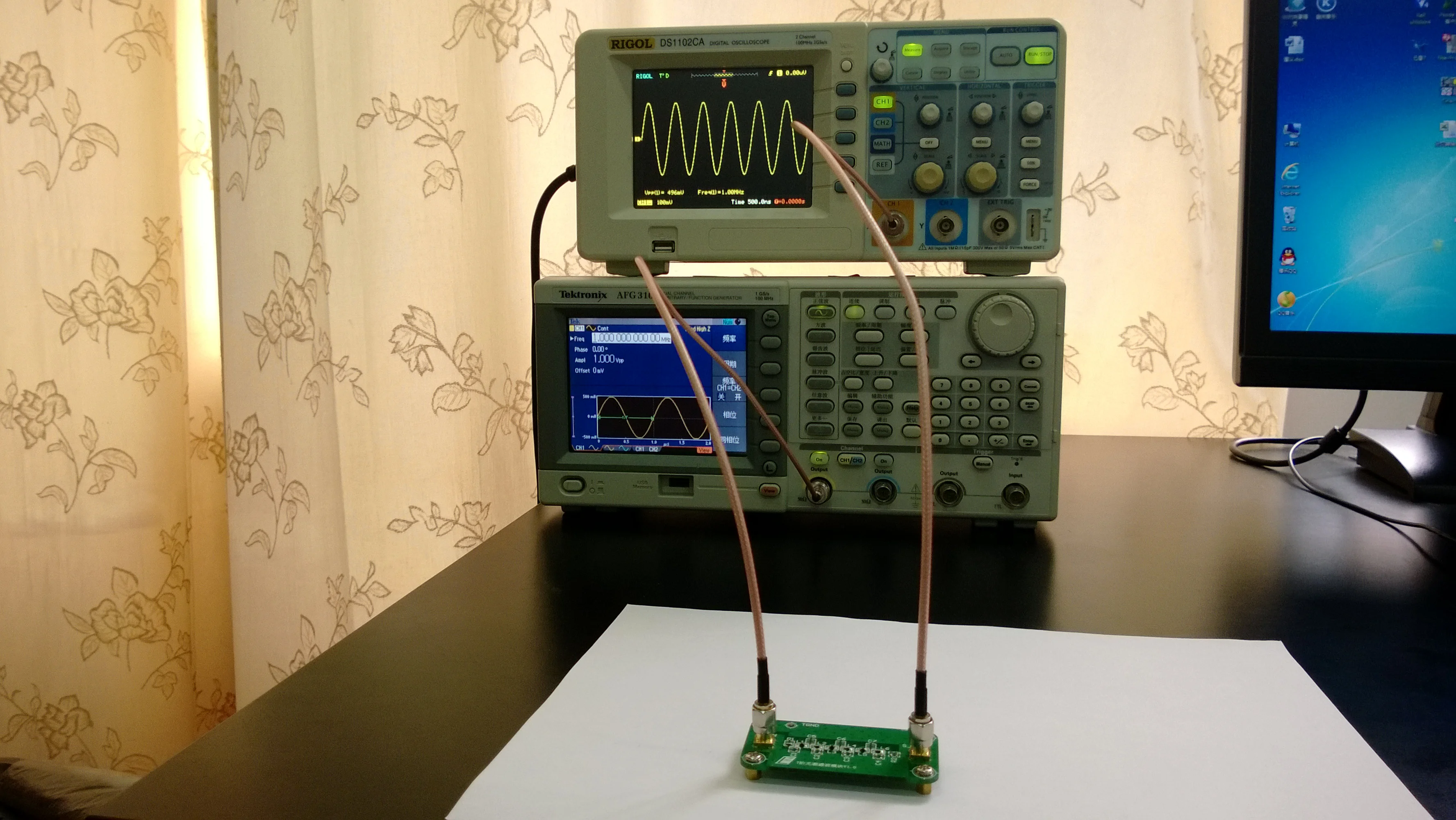

Schematic diagram of module debugging connection
4 Module debugging effect
Signal frequency range1KHz~100MHz，Amplitude1Vpp，The test data diagram is as follows：
5 Shipping List
Serial Number
Name
Quantity
Remarks
1
7Order passive filtering（Ellipse）Device Module
1
2
User Manual
1
Baidu cloud network disk download
