Релейный модуль Wi-Fi ESP8266 IOT приложение контроллер 2-х канальный для умного дома 12 V |

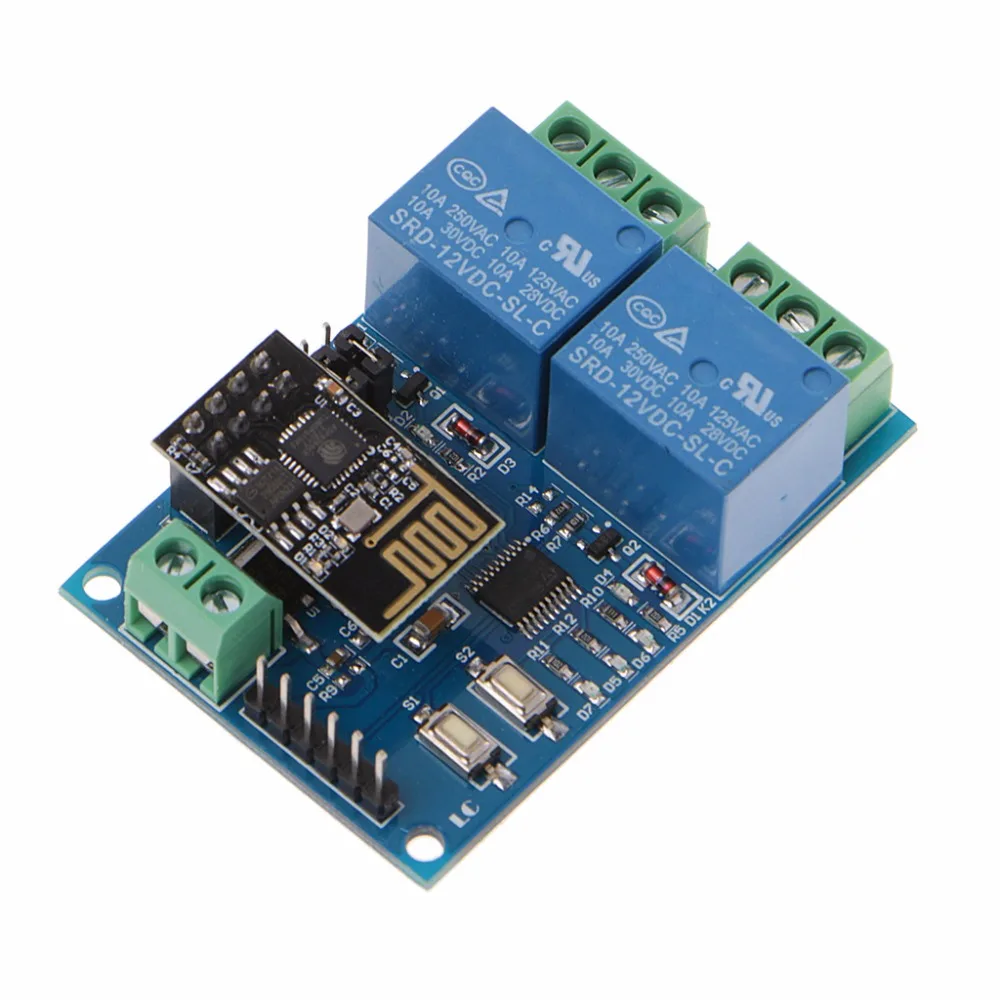

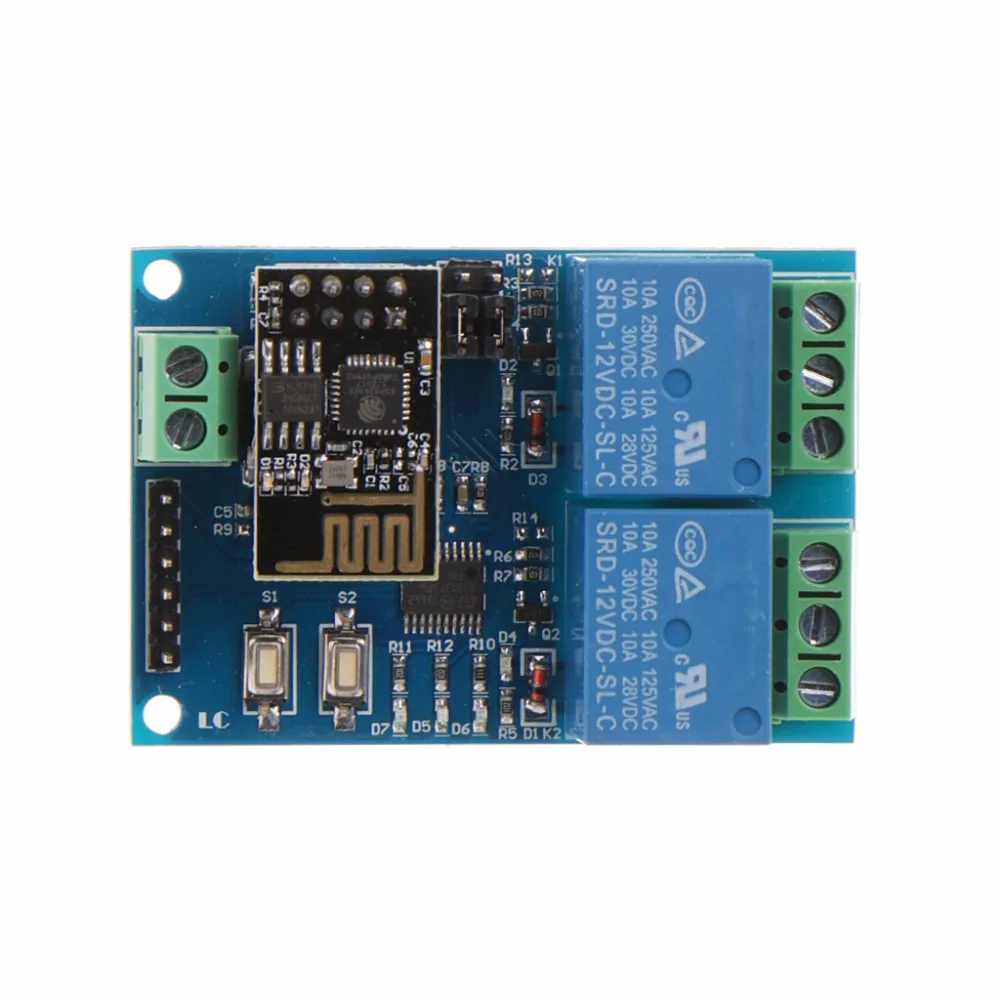

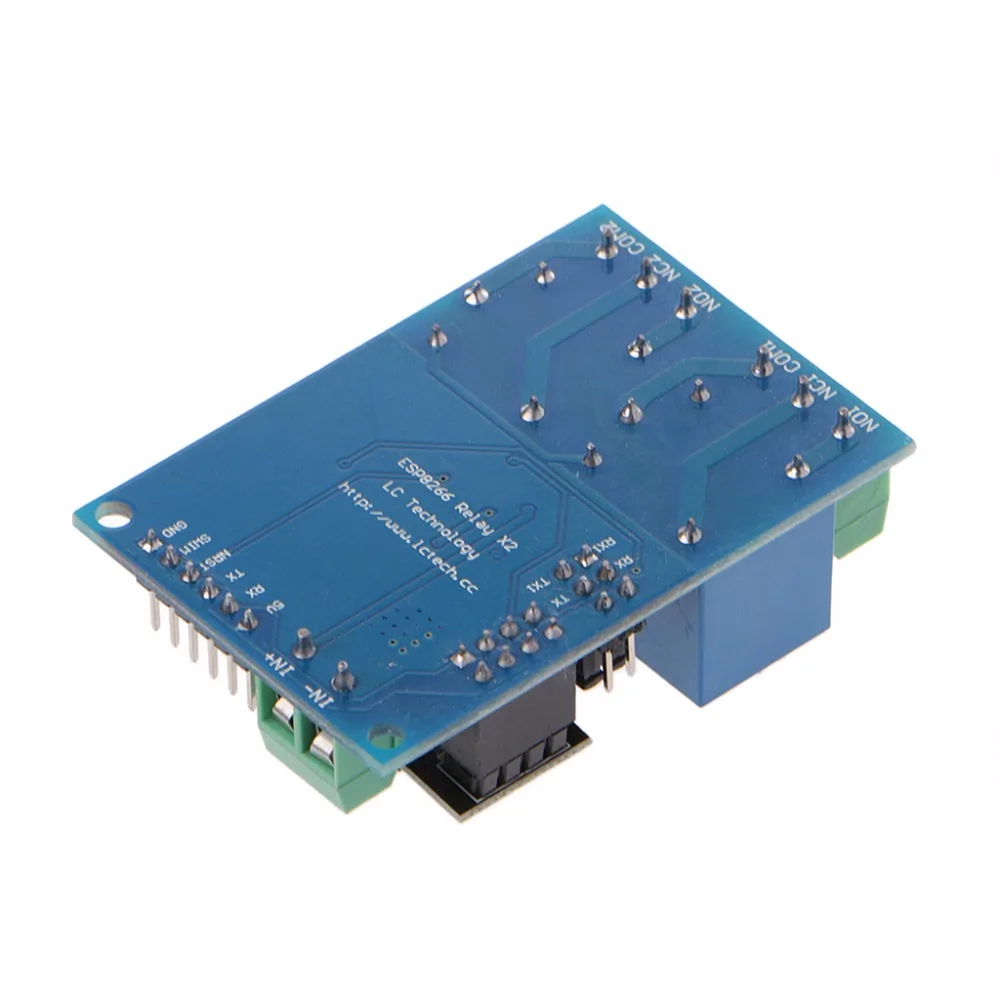

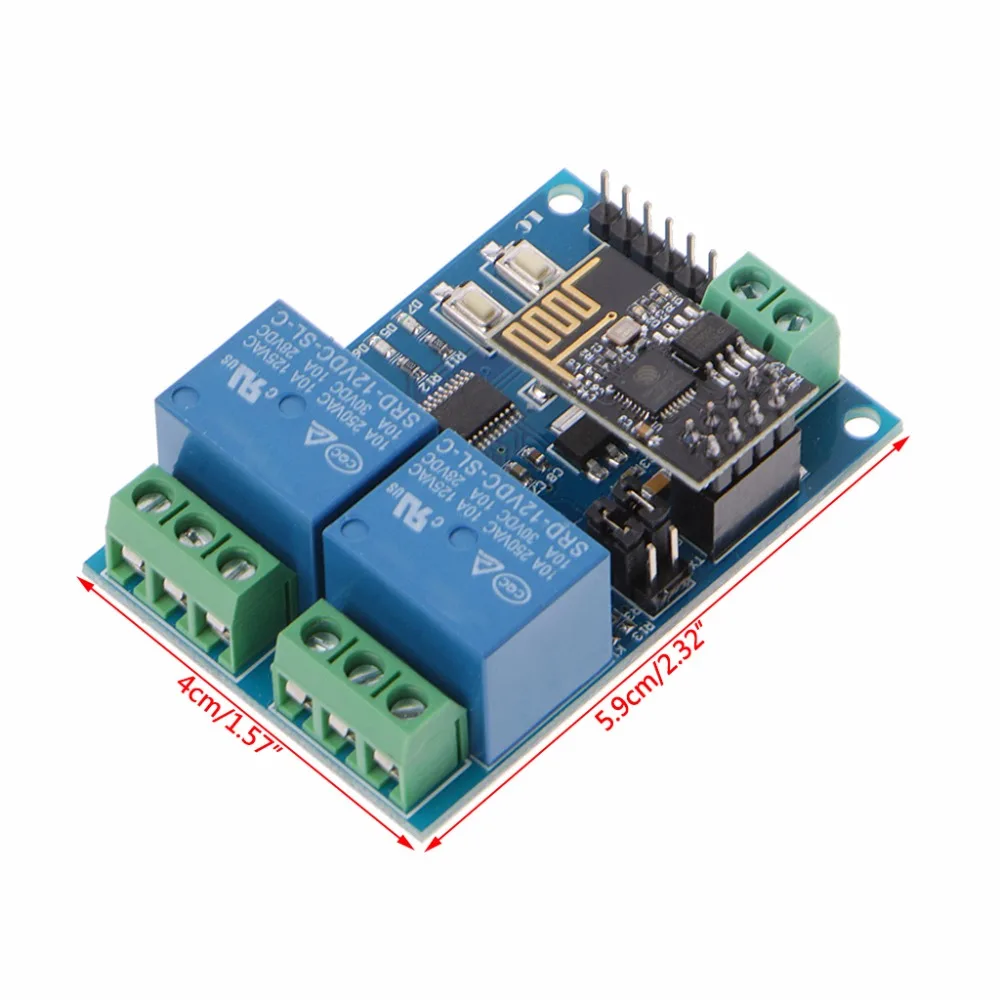

Описание: 12 В двойной WiFi релейный модуль использует ESP-01 в качестве WiFi модуля и совместим с 8-битными микросхемами MCU. Только простой процесс конфигурации может воплотить Беспроводное управление 2-сторонним реле с помощью приложения мобильный телефон в локальной сети.   Функция: 1>. Встроенный высокопроизводительный микропроцессор STM8S103 и ESP-01 WiFi модули 2>. Модуль имеет 2 режима работы: Режим 1: мобильный телефон непосредственно установлен на модуле Wi-Fi. Режим 2: мобильные телефоны и WiFi модули оснащены на маршрутизаторах одновременно Дополнительная функция: его также можно использовать в качестве usb-реле при вытягивании ESP-01. 3>. Расстояние передачи: В открытой среде максимальное стабильное расстояние передачи составляет 100 м, когда мобильный телефон установлен на модуле WiFi. 4>. Когда модуль Wi-Fi и мобильный телефон переносятся на маршрутизатор одновременно, расстояние передачи зависит от силы сигнала маршрутизатора. 5>. Использование технологии Smartcongig на мобильный телефон в приложении ESP-01 модулем Wi-Fi для завершения настройки учетной записи и пароля, настройки имени пользователя и функции памяти паролей. 6>. Бортовое реле 5 В, 10 А/250 В переменного тока 10 а/30 В постоянного тока, которое можно непрерывно тянуть в 100 тысяч раз, имеет защиту от разрядки диода, короткое время отклика. 7>. Выбор режима платы и индикатор рабочего состояния в реальном времени. 8>. Сдержанный интерфейс отладки UART и интерфейс загрузки программы плавания STM8   Инструкции по эксплуатации: Перед использованием подготовьте следующие инструменты: 5В/1А адаптер питания и приложение "ESP Touch -- Demo" Шаг 1: адаптер питания 5 В/1 А, положительные и отрицательные полюсы питания подключаются к модулю + и IN- of соответственно. Шаг 2: установка мобильных терминалов Android App 'esp Touch-Dem "для первого использования режима работы 2 для ESP-01 конфигурации модуля WiFi номер учетной записи и пароль. Шаг 3: мобильный терминал Android для установки приложения «Easy TCP--20», TCP инструмент для трансмиссии, используемый для отправки инструкций управления реле. Нажмите на кнопку «переключатель», а затем введите 2 инструкции управления реле и названия и содержимое (форма инструкции шестигранной) серыми блоками в интерфейсе.   Инструкции по использованию двух режимов работы и дополнительной функции: Режим работы 1 (мобильный телефон установлен на модуле ESP-01) инструкции: 1>. Подключите модуль ESP-01, модуль питания. Примерно через 4 секунды зеленый светильник менялся от вымирания до 2 секунд мигания. Описание конфигурации завершено. 2>. Сигнал точки доступа, отправленный на мобильный телефон, подключенный к модулю ESP--01. 3>. Открывает приложение «Easy TCP--20» и нажимает кнопку «CONNECT». После успешного подключения зеленый светильник медленно мигает от 2 секунд до нормального. Нажмите на серую коробку, чтобы отправить инструкции по управлению переключателем реле.   Режим работы 2 (мобильные телефоны и WiFi модули оснащены на маршрутизаторах одновременно) инструкции: 1>. Подключите модуль ESP--01, модуль питания, зеленый светильник-медленная вспышка, затем нажмите кнопку S1, чтобы переключиться в режим 2. Синий светильник, примерно через 1 минуту до 0.5S flash, указав ожидание «Esp Touch-Demo» «APP» для своей конфигурации учетную запись WiFi и пароль. 2>. В это время телефонная линия подключена к маршрутизатору. Откройте «Esp Touch- Demo» «APP», введите пароль маршрутизатора, нажмите «Подтвердить». 3>. Ждем успеха конфигурации, когда интерфейс приложения появится ESP-01 ip-адресе (например, 192.168.0.189), указав, что модуль ESP--01 успешно подключен к маршрутизатору, и автоматически запомните номер учетной записи и пароль. Следующий режим входа 2 автоматически подключается (около 20-60 с для подключения). Важно отметить, что ip-адрес 192.168.0.189 динамически присваивается ESP-01 модулю маршрутизатором. Адрес может измениться после следующего повторного подключения. Вы можете увидеть ip-адрес в реальном времени модуля ESP-01 в списке устройств маршрутизатора. 4>. Открывает приложение «Easy TCP--20» и нажимает кнопку «CONNECT». Когда соединение успешно, зеленый светильник мигает от 2 секунд до нормального. Нажмите на серую коробку, чтобы отправить инструкции по управлению переключателем реле.   Теплые советы: 1>. В первый раз использование конфигурации WIFI Пароль будет немного дольше (около 1 минут). После завершения следующей конфигурации загрузки требуется всего 20 секунд, может быть автоматически подключен. 2>. Если вы хотите заменить роутер, отключение питания может перезапустить или нажмите кнопку S2 (нажмите клавишу S2, чтобы удалить предыдущую учетную запись WIFI и пароль). В режиме 2 для настройки ESP--01 учетной записи WiFi и пароля. 3>. Сигнал маршрутизатора, когда память ESP--01 слаба или не приводит к прерыванию соединения в области обслуживания, зеленый светильник погаснет и постараемся подключиться автоматически. Ключ в этом процессе для недопустимого состояния. Когда зеленый светильник в течение 2 секунд и медленно восстанавливает соединение, которое мигает. 4>. Режим 1 и режим 2 только когда зеленый светильник в течение 2 секунд и медленно мигает или стабильная кнопка используется для остальной части чипа, самостоятельная конфигурация или ожидание процесса настройки. Клавиша недействительна. 5>. ESP--01 и ESP--01 не имеют механизма таймаута, мобильный телефон с более чем 6 минут автоматически отключит TCP. Затем нажмите на приложение «Easy TCP--20» в правом верхнем углу «CONNECT», чтобы восстановить соединение.   Характеристики: Номинальное напряжение: 12 В Размер платы: 59x4 0 мм/2,32x1,57 дюйма Количество: 1 шт.   Примечание: Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!   Розничная посылка отсутствует Посылка включает в себя: 1 x WIFI релейный модуль
