Комплект ЧПУ ddcsv3.1 4 осевая система управления движением Серводвигатель 750 Вт AC220V

Комплект ЧПУ ddcsv3.1 4 осевая система управления движением Серводвигатель 750 Вт AC220V

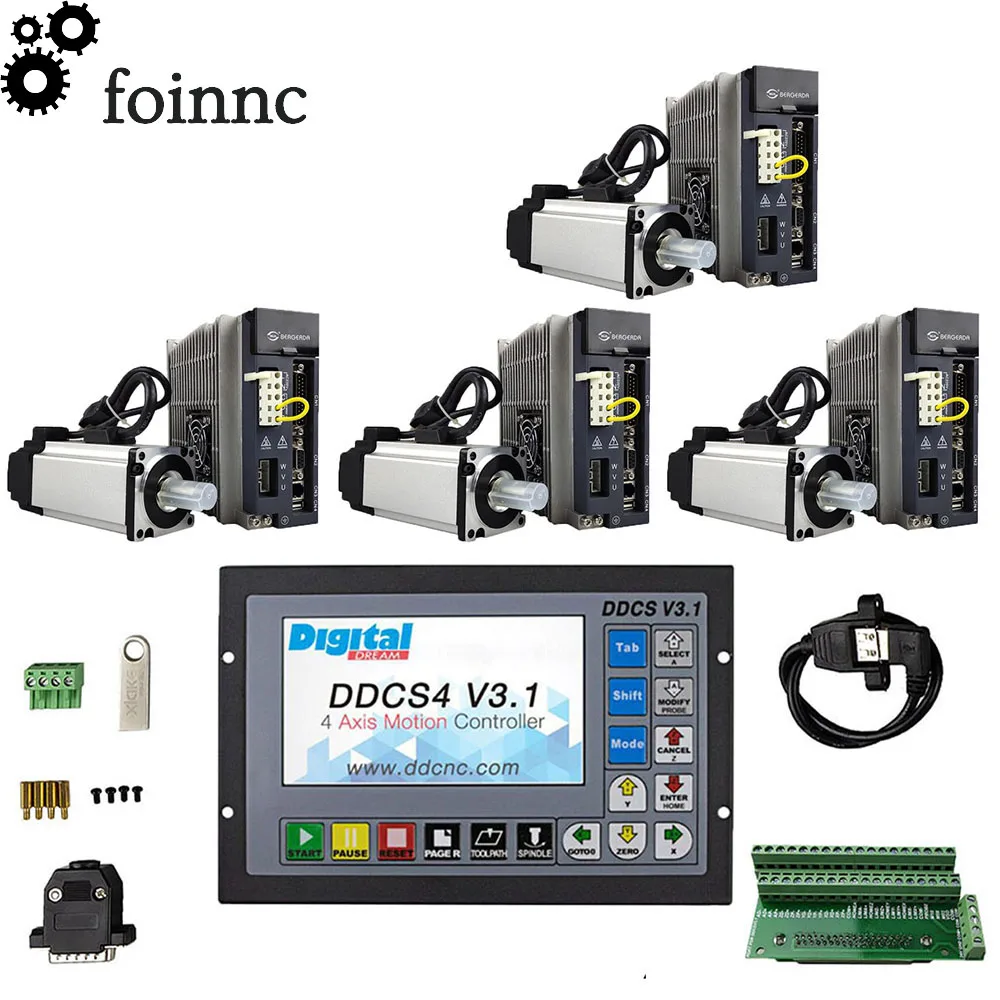

Список продуктов:

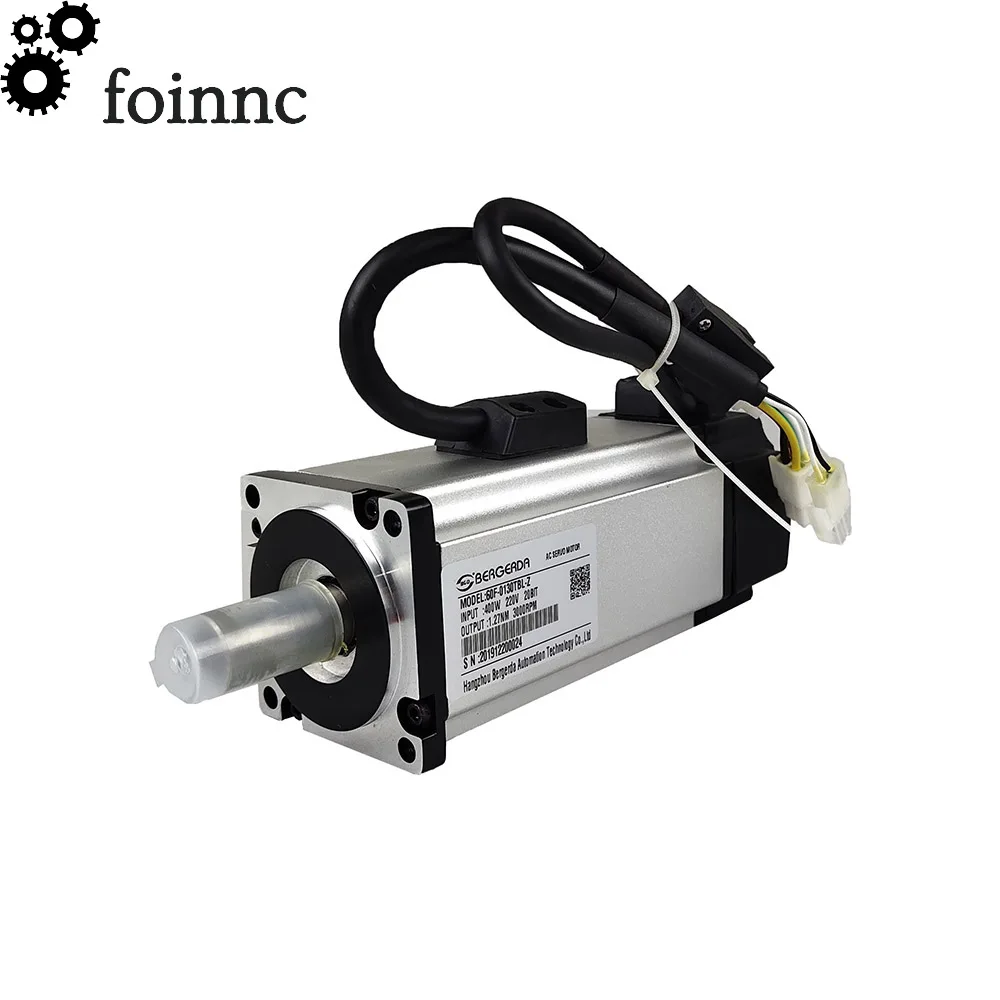

DDCSV3.1 контроллер * 1 Аксессуары * 1 комплект Сервопривод * 4 Сервомотор * 4 (ось Z, тормозной мотор)

Демонстрация изделия в натуральную величину:

Краткая информация о контроллере ddcsv3.1:

1) 16-канальная оптопара изолированный цифровой входной интерфейс, 3 оптопары изолированный цифровой вход и выход; 2) новая версия оптимизирует свой подход, поддерживает гибкую циркулярную интерполяцию и исправляет дефекты в круговой интерполяции команд в старой версии; 3) 1 канал 0-10 В, контроль скорости шпинделя, аналоговый выходной интерфейс (можно модифицировать на выход ШИМ); 4) в направлении импульсов 3-4 оси используется дифференциал на выходе, максимальная частота импульсного выхода интерполяции-500 кГц; 5) основной чип управления ARM9, чип ядра FPGA; 6) 5 дюймов TFT экран, разрешение: 480x272, 17 ключи эксплуатации; 7) основным инструментом управления является 24VDC вход питания, требования к токовой емкости не менее 0,5a; 8) вход питания порта IO также 24VDC, и требования к токовой емкости не менее 0,5a; Все порты IO не должны быть настроены с внешним блоком питания, таким как Подключите реле и т. Д.; 9) Поддержка U disk для чтения команды G, размер команды G не требуется; 10) Поддержка стандартного MPG; 11) Поддержка кнопки панели, одноосевая ручная пробежка и связь, дистанционное управление; 12) поддержка быстрой работы с указанными позициями; 13) Поддержка многоркоординатной системы (Автоматическое отключение питания); 14) с памятью остановки, функцией автоматической защиты от отключения питания; 15) Поддержка сохранения функции остановки (Автоматическое сохранение, нажав кнопку паузы во время работы, автоматическое сохранение после выключения питания); 16) контроллер геймпад поддерживает только тип NPN концевых выключателей; 17) новая версия изготовлена из листового металла, который является атмосферным и имеет лучшие возможности защиты от помех.

Особенности:

1) американские и имперские блоки в системе могут быть преобразованы; 2) маховик MPG master control page, файл page и настройка page, расширенная клавиатура также может управлять и менять контроллер; 3) новая пробная функция резки, обработка одной линии, 4) функция установки инструмента увеличена до 4 режимов; 5) программное обеспечение значительно отрегулировано и оптимизировано, и конфигурация параметров значительно увеличена, чтобы сделать производительность более мощной и надежной; 6) Язык контроллера: китайский, английский, русский

Структура и размер внешнего вида продукта:

Может быть встроен в шкаф, сделать 4 отверстия в шкафу, затем вставлять устройство, использовать 4 винта, чтобы закрыть внутри Устройство может быть закреплен на шкаф с выдвижными полками для легкая установка. Размер панели продукта 191 мм * 128 мм * 5 мм; Размер корпуса: 191 мм * 128 мм * 37 мм; Размер монтажного отверстия шкафа-182,5 мм * 59 мм.

Привод Введение:

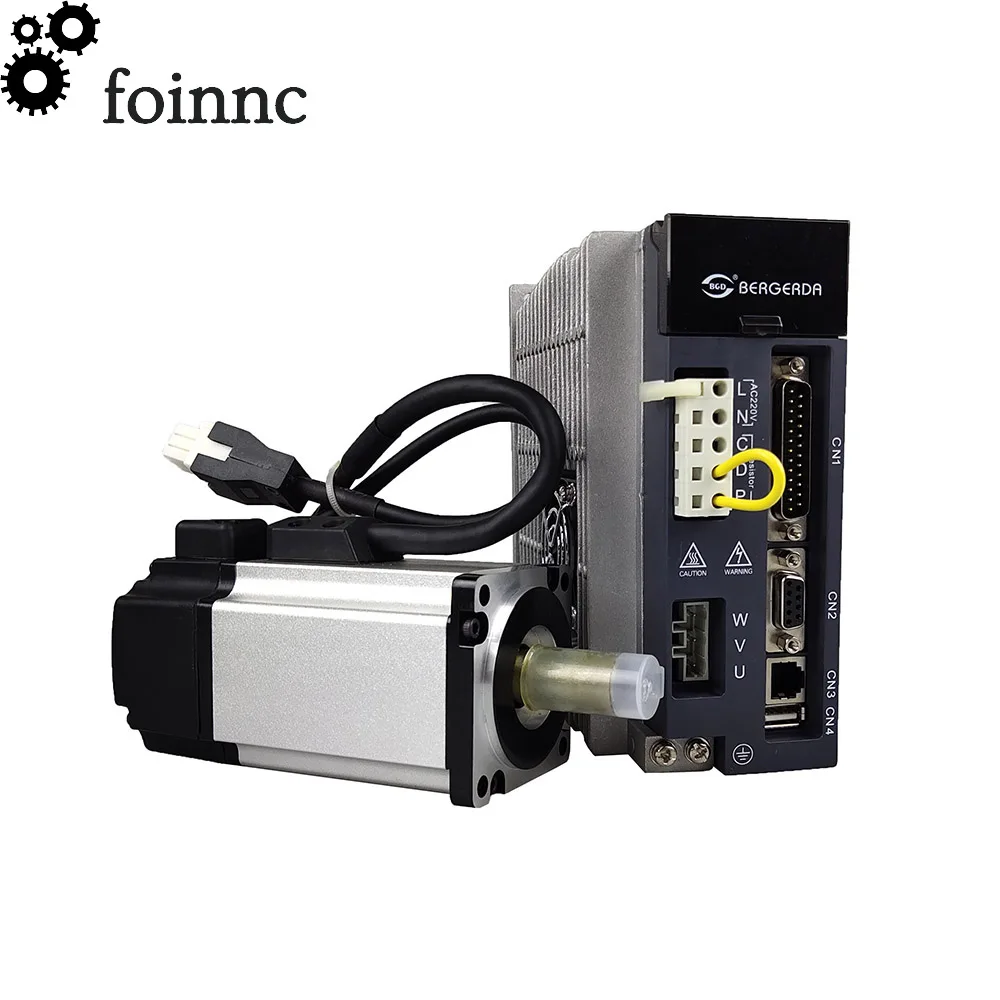

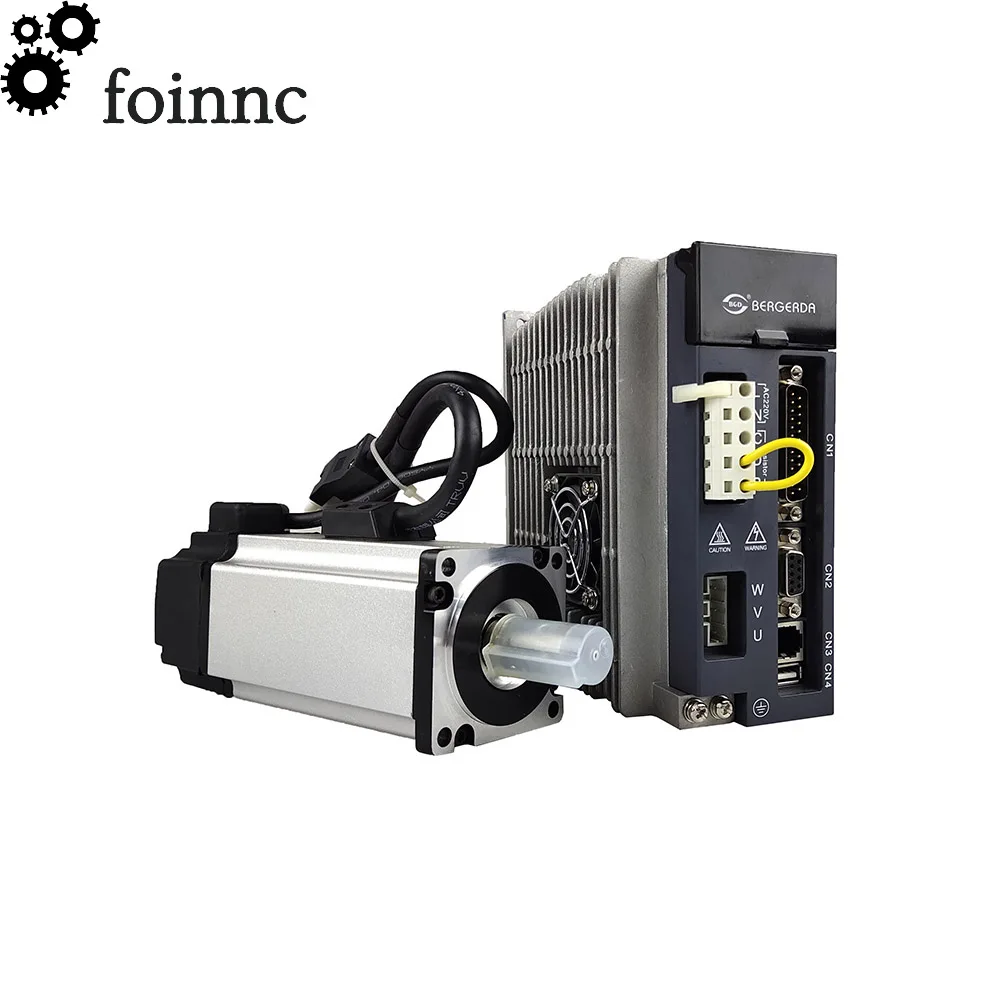

Сервопривод серии SDF-это сервопривод четвертого поколения. Все порты ввода и вывода Можно определить самостоятельно, удобно для пользователей; Стандартная связь RS485 Функции, реализовать загрузку и загрузку контроля сети; Простой ПЛК внутри Функции, он может полностью устранить ПЛК в некоторых случаях легко контролировать, так что Чтобы уменьшить расходы. По сравнению с сервером серии SDD третьего поколения, он Особенности и производительность значительно улучшались.

Информация о сервоприводе:
