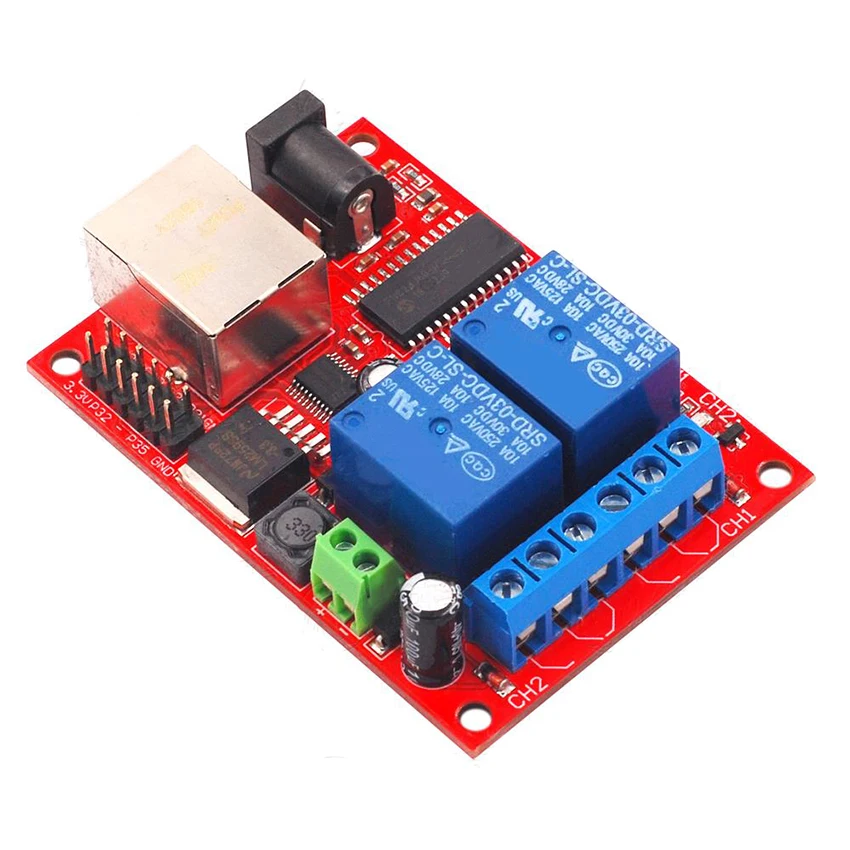

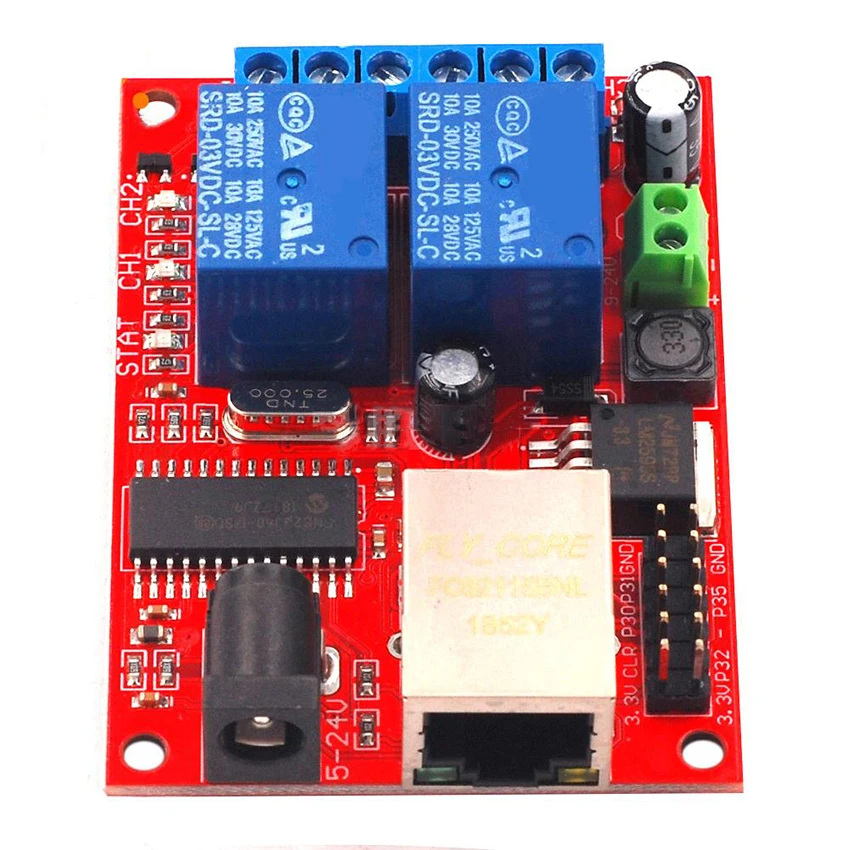

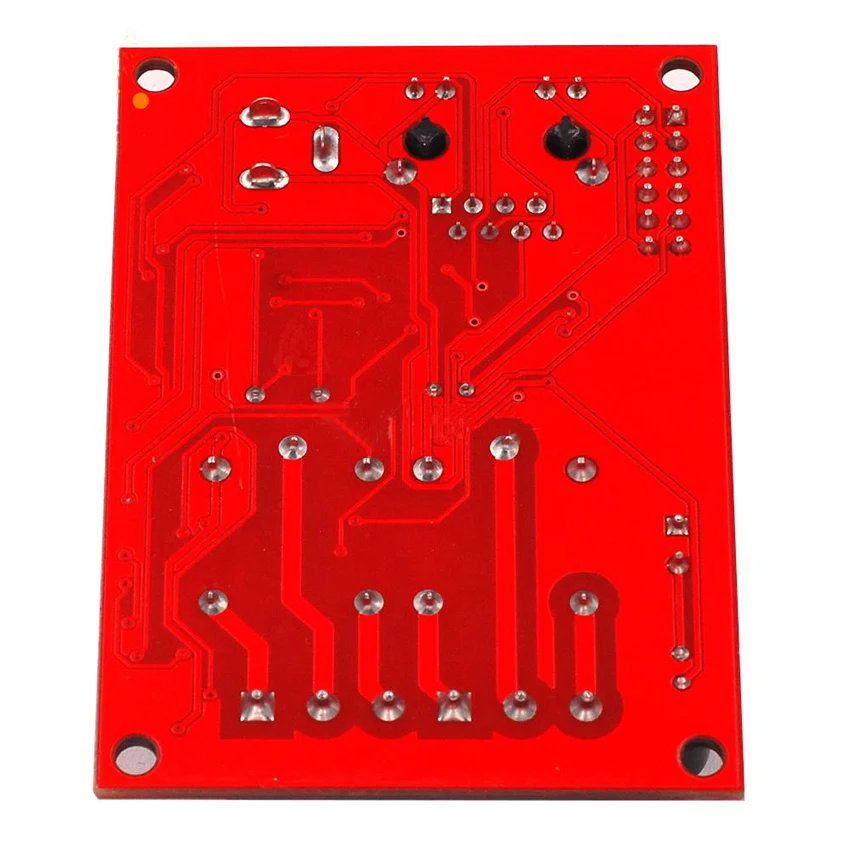

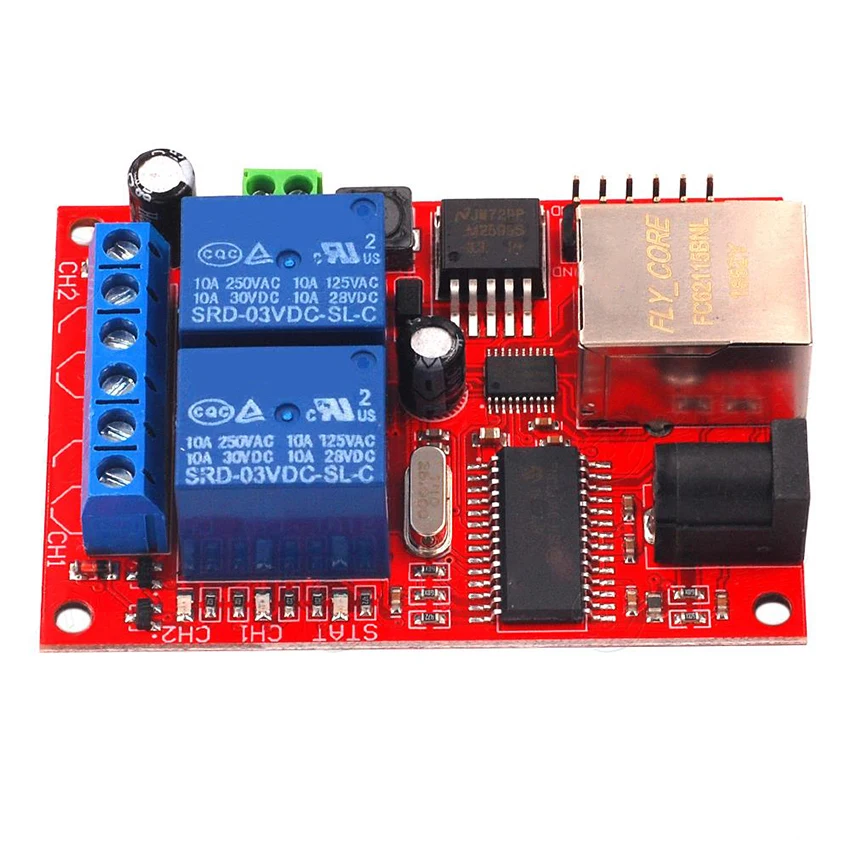

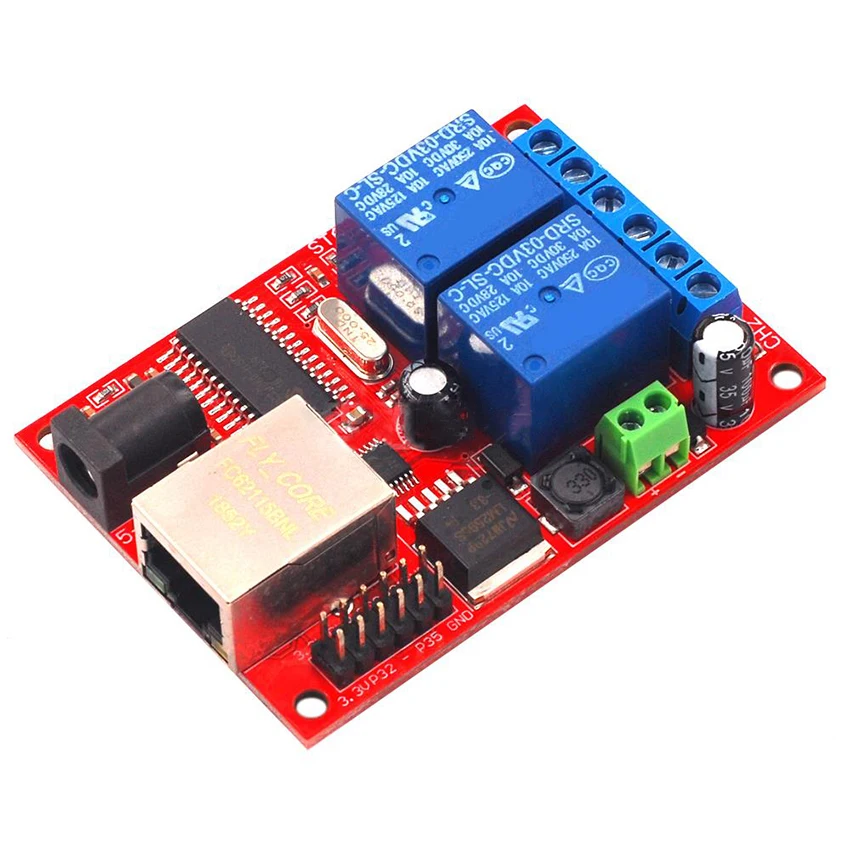

2 канала Ethernet триггерный релейный модуль DC 5 V-12V сети IP веб-релейный контроллер

Посылка включает в себя: 1 модуль Продукт будет постоянно обновляться, внешний вид и цвет могут быть изменены, пожалуйста, не обращайте внимания. И примите во внимание перед размещением заказа, если у вас есть запрос на цвет или внешний вид. 5 причин выбрать SR-201 серии IoT модули: 1. Промышленный микроконтроллер STC + ENC28J60 + стабильная версия прошивки, поддерживает 6 сетевых подключений в режиме TCP сервера, а также обеспечивает режим управления UDP и функцию облачного дистанционного управления 2. Инструкция управления очень проста. Отправьте 11, чтобы открыть первое реле в струнном режиме, отправьте 21, чтобы закрыть первое реле, 11 *, чтобы проинструктировать первое реле для пробежки, И 11K для имитации первого локального ключа (только для локальных ключей) модели), в 11:10 Первый канал открывается в течение 10 секунд и автоматически закрывается (Задержка поддержки составляет 1-65535 секунды); Отправка 00 возвращает все статусы канала 3. Полная поддержка вторичного развития, локального подключения, облачного дистанционного управления, ПК и мобильный телефон имеют демонстрационные программы с исходным кодом, И запуск DLL посылка программы конфигурации модуля и программы синхронизации для облегчения интеграции различных функций конфигурации 4. Оборудование может быть расширено. Штырь на модуле может быть подключен к реальным часам, 485, Bluetooth, 2,4G... 5, 8-битный снижена инструкция система мощная Размер P CB: длина 70 мм x ширина 50 мм Через сеть Ethernet и Интернет для управления вытягиванием и выпуском двух реле, и штырь может быть подключен к модулю реле расширения к восьми выходам. Модуль поддерживает TCP, UDP и облачный пульт дистанционного управления одновременно. Инструкции просты и понятны. В инструкции можно указать задержку в 1-65535 секунды. Облачный пульт дистанционного управления, платформа общественного обслуживания постоянно бесплатна для использования, и управление защищено локальным паролем, и операция безопасна и надежна. Модуль оснащен VB и Delphi верхними компьютерными программами и исходным кодом, чтобы помочь вам легко внедрить компьютерный пульт дистанционного управления. TCP и облачный пульт дистанционного управления могут запросить статус всех реле. Кроме того, после обработки каждой команды модуль вернет последний статус всех реле. В режиме UDP нет запроса о состоянии или другого возврата, и код чрезвычайно прост и прост в встраивании в различные приложения. Он полностью поддерживает вторичную разработку и предоставляет протоколы управления TCP и UDP. Дополнительный набор для разработки облачного пульта дистанционного управления обеспечивает интерфейс API веб-службы SOAP и интерфейс API RESTful Web Service. Характеристики модуля: Промышленный микроконтроллер STC как основной чип управления 2 высококачественных реле на плате, с релейным диодным контуром С 1 индикатором питания, каждое реле имеет индикатор состояния, реле включено Релейный модуль может быть расширен до 8 выходов. Примечание: релейный модуль должен быть активным. Параметры модуля могут быть настроены через сеть, например, ip-адрес модуля, шлюз по умолчанию и т. д. Держите статус реле перед отключением питания (настраиваемый) Через Интернет, облачный пульт дистанционного управления защищен локальный пароль, безопасный и надежный Поддержка входного напряжения 5-24 В, выберите один из двух видов терминалов питания 1,6 мм Толстая печатная плата из военного FR-4 листа, размер печатной платы 70 мм X 50 мм, монтажные отверстия защищены Способ работы: Заводская Настройка модуля: IP адрес: 192.168.1.100 Шлюз по умолчанию: 192.168.1.1 Маска подсети: 255.255.255.0 (Параметры сети могут быть настроены через сеть) Порт TCP: 6722 Порт UDP: 6723 (Сервисный порт модуля не может быть настроен) Параметры модуля могут быть настроены через сеть. Интерфейс конфигурации выглядит следующим образом. Когда инструмент конфигурации не может подключиться к модулю из-за неправильных параметров сети, Короткая перемычка CLR и питание на модуле для восстановления заводских настроек. Код команды является текстовой строкой и не требует возврата каретки. Получить статус реле 00 (UDP не поддерживается) CH1 pull-in: 11 Выпуск CH1: 21 CH2 pull-in: 12 Выпуск CH2: 22 CH3 pull-in: 13 Выпуск CH3: 23 CH4 pull-in: 14 Выпуск CH4: 24 CH5 pull-in: 15 Выпуск CH5: 25 CH6 pull-in: 16 Выпуск CH6: 26 CH7 pull-in: 17 Выпуск CH7: 27 CH8 pull-in: 18 Выпуск CH8: 28 В режиме TCP каждый раз, когда модуль получает командный байт, он вернет последний Статус реле. Возвращаемое значение представляет собой 8 символов текст строки. Каждый символ может быть 0 или 1. Он представляет релейный релиз или потянутый статус. Например, возвращаемое значение 11000000 означает, что CH1 и CH2 закрыты. Параметр задержки может быть установлен для изменения состояния управляемого канала через 1-65535 секунд. В сочетании с конкретными приложениями, он может осуществить задержку запуска после выпуска или закрытие после задержки. Запись параметра задержки заключается в продолжении ввода «:» и задержке секунд после кода команды, например: Текущее состояние: CH1 в настоящее время выпущен, Код команды: 11:30, Описание: CH1 вытягивает и выпускает автоматически через 30 секунд Текущее состояние: CH2 в настоящее время находится в пусковом состоянии, Код команды: 22:30, Описание: CH2 выпущен и автоматически вытягивается через 30 секунд Текущее состояние: CH2 в настоящее время выпущен, Код команды: 22:30, Описание: CH2 выпущен (без изменения состояния) и автоматически вытягивается через 30 секунд Описание интерфейса: + 5 В: + 5 В положительная мощность, вход или выход GND: мощность заземления, вход или выход P30 - P35: CH3 - CH8 линия управления, активная высокая CLR: короткий CLR и питание на модуле для восстановления заводских настроек Синий терминал: подключение к пользовательской нагрузке. 220 В переменного тока оборудование или DC оборудование менее 30 в может быть использовано. Ток этого оборудования не может превышать стандартную нагрузку реле. Каждое реле имеет нормально открытый контакт, нормально закрытый контакт и общий контакт. Когда реле закрыто, проводится общий контакт и нормально открытый контакт. Когда реле выпущено, проводится общий контакт и нормально закрытый контакт. Через. Схема структуры модуля: Интерфейс программного обеспечения для сетевого управления в режиме реального времени: Простая настройка программного обеспечения, Поддержка Интернет-управления (облачный пульт дистанционного управления) Может показывать или скрывать расширительные каналы Может одновременно запускать 6 клиентских программ на разных компьютерах для управления одним и тем же модулем Введение программы хост-компьютера: Поддержка TCP, UDP 2 Методы подключения Включает полный список инструкций Можно задать параметры задержки Отображение данных, отправленных и полученных в сети С VB, Delphi исходный код
