Этот документ описывает спецификацию PZEM-004T модуля связи переменного тока, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль Без функции отображения, данные считываются через интерфейс ttl.

PZEM-004T-10A: диапазон измерения 10А (Встроенный шунт)

PZEM-004T-100A: диапазон измерения 100A (внешний трансформатор)

Очень важные уведомления:

Для этого продукта PZEM-004T, у нас есть обновленная версия для замены старой версии. Старая версия была распродана и больше не производится. Обновленная информация:

1. Новая версия имеет такой же размер и порт ttl, как и прежде

2. Программное обеспечение новое, у нас есть английское программное обеспечение так же, как PZEM-014, 016, протокол связи изменяется, чтобы быть Modbus-RTU, интерфейс дисплея изменен. Теперь он может проверить напряжение, ток, мощность, коэффициент мощности, частоту и энергию 6 параметров.

3. Новая версия имеет более высокую точность, более быструю скорость обновления и более стабильную связь, чем старая версия.

4. Новая версия увеличивает Набор для 0-10A

4. Сейчас продукт все еще голая печатная плата, но в будущем у нас будет хороший внешний чехол.

Теперь вы все еще можете использовать старую ссылку для отправки заказа, если есть какие-либо вопросы, пожалуйста, свяжитесь с сервисом для получения дополнительной информации.

1. Рабочее напряжение: 80 ~ 260 В переменного тока

2. Тестовое напряжение: 80 ~ 260 В переменного тока

3. Номинальная мощность: 22000 а/Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

Точность измерения: 0.5%

1,2В настоящее время

1.2.1 Диапазон измерения: 0 ~ 10A (PZEM-004T-10A); 0 ~ 100A (PZEM-004T-100A)

1.2.2 пусковое Измерение тока: 0.01A (PZEM-004T-10A); 0.02A (PZEM-004T-100A)

1.2.3 Разрешение: 0.001A

Точность измерения: 0.5%

1,3Активная мощность

1.3.1 Диапазон измерения: 0 ~ 2.3kW (PZEM-004T-10A); 0 ~ 23kW (PZEM-004T-100A)

1.3.2 мощность запуска: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Дисплей Формат:

<1000 Вт, он отображает одну десятичную дробь, например: 999,9 Вт

≥ 1000 Вт, он отображает только целое число, например: 1000 Вт

Точность измерения: 0.5%

1,4Мощность фактор

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

Точность измерения: 1%

1,5Частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6Активная энергия

1.6,1 Диапазон измерения: 0 ~ 9999,99 кВт-ч

1.6.2 Разрешение: 1Wh

Точность измерения: 0.5%

1.6.4 Дисплей Формат:

<10 кВт · ч, дисплей-Wh (1 кВт · ч = 1000 Вт · ч), например: 9999 Вт · ч

≥ 10 кВт · ч, дисплей составляет кВт · ч, например: 9999,99 кВт · ч

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7Защита от перегрузки сигнализации

Активный порог мощности может быть установлен, когда измеренная активная мощность превышает порог, он может тревожить

1,8Связь интерфейс

RS485 интерфейс

1,1Физический уровень протокол

Физический уровень использования UART для интерфейса связи RS485

Скорость передачи данных составляет 9600, 8 бит данных, 1 стоп-бит, без четности

1,2Применение протокол

Уровень приложения использует протокол Modbus-RTU для связи. В настоящее время он поддерживает только функциональные коды, такие как 0x03 (Read Holding Register), 0x04 (Read input Register), 0x06 (запись одного регистра), 0x41 (калибровка), 0x42 (сброс энергии). и т. д.

0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721

Диапазон адресов slave 0x01 ~ 0xF7. Адрес 0x00 используется в качестве вещательного адреса, раб не должен отвечать мастеру. Адрес 0xF8 используется в качестве общего адреса, этот адрес может использоваться только в одиночной среде и используется для калибровки и т. Д.

1,3Читать результат измерений

Формат команды мастера считывает результат измерения (всего 8 байт):

Рабочий адрес + 0x04 + адрес регистрации высокий байт + адрес регистрации низкий байт + количество регистров высокий байт + количество регистров низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Командный формат ответа от slave делится на два типа:

Правильный ответ: рабочий адрес + 0x04 + количество байтов + регистр 1 данных высокий байт + регистр 1 данных низкий байт +... + Проверка CRC с высоким байтом + проверка CRC с низким байтом

Ответ ошибки: рабочий адрес + 0x84 + аномальный код + проверка CRC высокий байт + проверка CRC низкий байт

Аномальный код, изученный следующим образом (То же, что и ниже)

L 0x01, противозаконная функция

L 0x02, неправильный адрес

L 0x03, незаконные данные

L 0x04, ошибка раба

Таблица результатов измерений представлена в следующей таблице

Адрес регистра

Описание продукта:

Разрешение

0x0000

Напряжение соотношение цена/качество

1LSB соответствует 0,1 в

0x0001

Низкое значение тока 16 бит

1LSB соответствуют 0.001A

0x0002

Значение тока высокое 16 бит

0x0003

Низкая мощность 16 бит

1LSB соответствует 0,1 Вт

0x0004

Высокая мощность 16 бит

0x0005

Низкое энергозначение 16 бит

1LSB соответствуют 1Wh

0x0006

Высокая энергетическая ценность 16 бит

0x0007

Значение частоты

1LSB соответствует 0,1 Гц

0x0008

Мощность фактор соотношение цена/качество

1LSB соответствуют 0,01

0x0009

Состояние тревоги

0xffff сигнал тревоги, 0x0000is не сигнализации

Например, мастер отправляет следующую команду (код проверки CRC заменен на 0xHH и 0xLL, то же самое ниже)

0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL

Показывает, что мастер должен считывать 10 регистров с почтовым адресом 0x01 и начальный адрес регистра 0x0000

Правильный ответ от раба следующий:

0x01 + 0x04 + 0x14 + 0x08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0x08 + 0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL

Приведенные выше данные показывают

L напряжение 0x0898, преобразовано в десятичное 2200, дисплей 220,0 в

L ток 0x000003E8, преобразован в десятичный 1000, дисплей 1.000A

Мощность l составляет 0x00000898, преобразуется в десятичную 2200, дисплей 220,0 Вт

L энергия 0x00000000, преобразуется в десятичную 0, дисплей 0 WH

L частота 0x01F4, преобразована в десятичную 500, дисплей 50,0 Гц

L коэффициент мощности составляет 0x0064, преобразован в десятичный-100, дисплей 1,00

Состояние будильника 0x0000, означает, что сила тока ниже порога мощности будильника

1,4Чтение и изменение рабочих параметров

В настоящее время он поддерживает только чтение и изменение адреса и порога сигнализации

Регистр расположен в следующей таблице

Адрес регистра

Описание продукта:

Разрешение

0x0001

Мощность будильник порог

1LSB соответствует 1 Вт

0x0002

Modbus-RTU адрес

Диапазон 0x0001 ~ 0x00F7

Формат команды мастера считывать рабочие параметры и считывать результаты измерений одинаковый (детальное описание в разделе 2,3), только нужно изменить код функции от 0x04 для 0x03.

Формат команды мастера для изменения рабочих параметров (всего 8 байт):

Рабочий адрес + 0x06 + адрес регистрации высокий байт + адрес регистрации низкий байт + значение регистра высокий байт + значение регистра низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Командный формат ответа от slave делится на два типа:

Правильный ответ: рабочий адрес + 0x06 + количество байтов + адрес регистрации низкий байт + значение регистра высокий байт + значение регистра низкий байт + проверка CRC высокий байт + проверка CRC низкий байт.

Ответ ошибки: рабочий адрес + 0x86 + аномальный код + проверка CRC высокий байт + проверка CRC низкий байт.

Например, Мастер устанавливает порог сигнализации питания раба:

0x01 + 0x06 + 0x00 + 0x01 + 0x08 + 0xFC + 0xHH + 0xLL

Показывает, что мастер должен установить регистр 0x0001 (порог сигнализации мощности) в 0x08FC (2300 Вт).

Настройте правильно, раб возвращается к данным, которые отправляются от мастера.

Например, Мастер устанавливает адрес раба

0x01 + 0x06 + 0x00 + 0x02 + 0x00 + 0x05 + 0xHH + 0xLL

Показывает, что мастер должен установить 0x0002 Регистра (Modbus-RTU адрес) в 0x0005

Настройте правильно, раб возвращается к данным, которые отправляются от мастера.

1,5Сброс энергии

Формат команды мастера для сброса рабаЭнергетикиIs (всего 4 байта):

Рабочий адрес + 0x42 + CRC проверить высокий байт + CRC проверить низкий байт.

Правильный ответ: рабочий адрес + 0x42 + CRC проверить высокий байт + CRC проверить низкий байт.

Ответ ошибки: рабочий адрес + 0xC2 + аномальный код + проверка CRC высокий байт + проверка CRC низкий байт

1,6Калибровки

Формат команды мастера для калибровки slave (всего 6 байт):

0xF8 + 0x41 + 0x37 + 0x21 + CRC проверить высокий байт + CRC проверить низкий байт.

Правильный ответ: 0xF8 + 0x41 + 0x37 + 0x21 + CRC проверка высокого байта + CRC проверка низкого байта.

Ответ ошибки: 0xF8 + 0xC1 + аномальный код + CRC проверка высокого байта + CRC проверка низкого байта.

Следует обратить внимание, что калибровка занимает от 3 до 4 секунд, после того, как мастер отправит команду, если калибровка успешно, для получения ответа от раба потребуется 3-4 секунды.

1,7Проверка CRC

Проверка CRC использует формат 16 бит, занимает два байта, полиномиал генератора X16 + X15 + X2 + 1, полиномиальное значение, используемое для расчета 0xA001.

Значение проверки CRC-это данные кадра, разделяющие все результаты проверки всех байтов, кроме значения проверки CRC.

100% новый бренд высокого качества

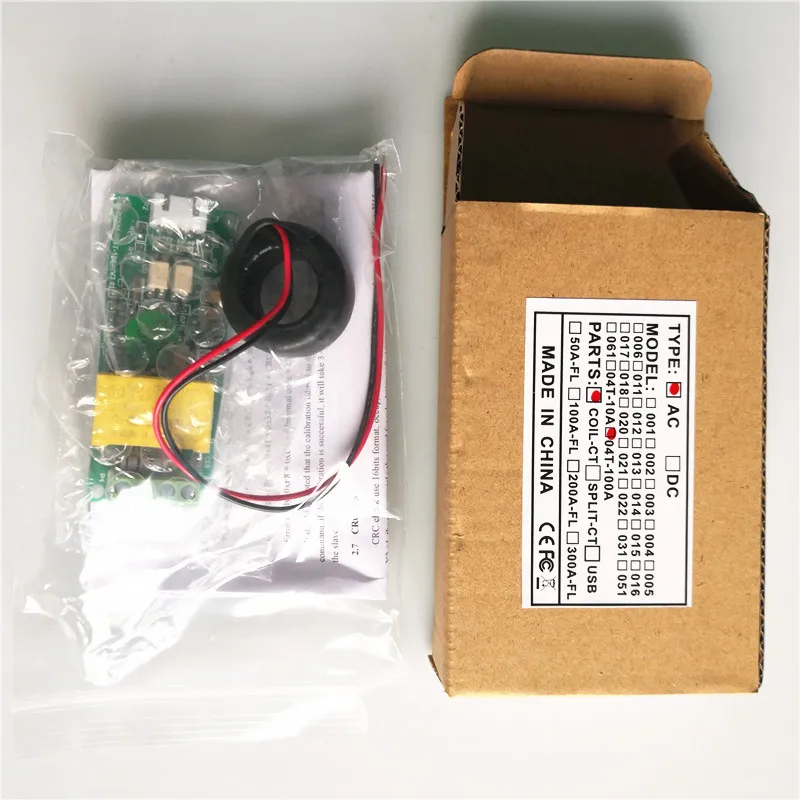

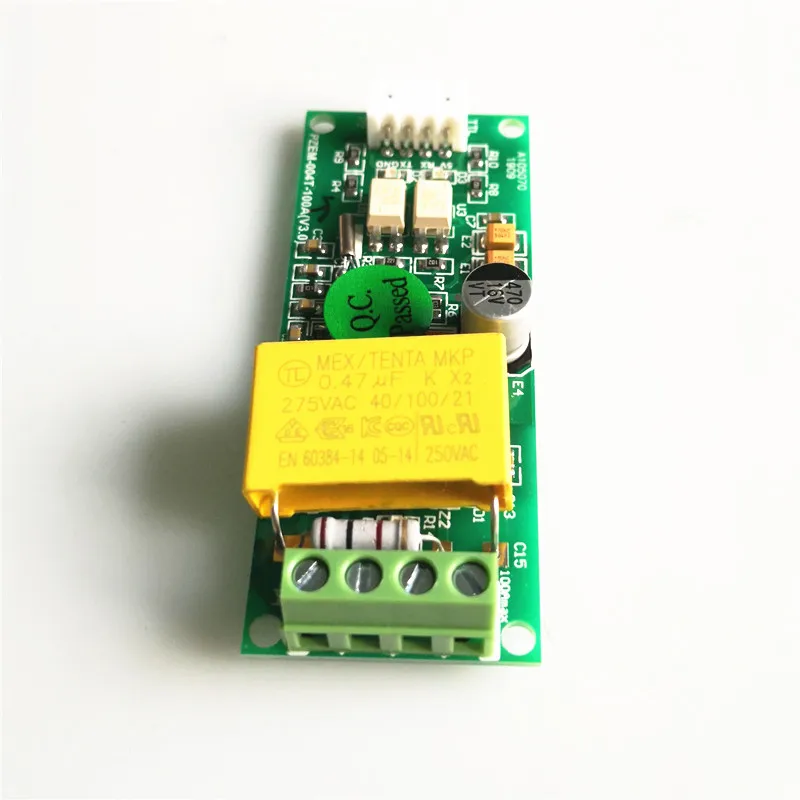

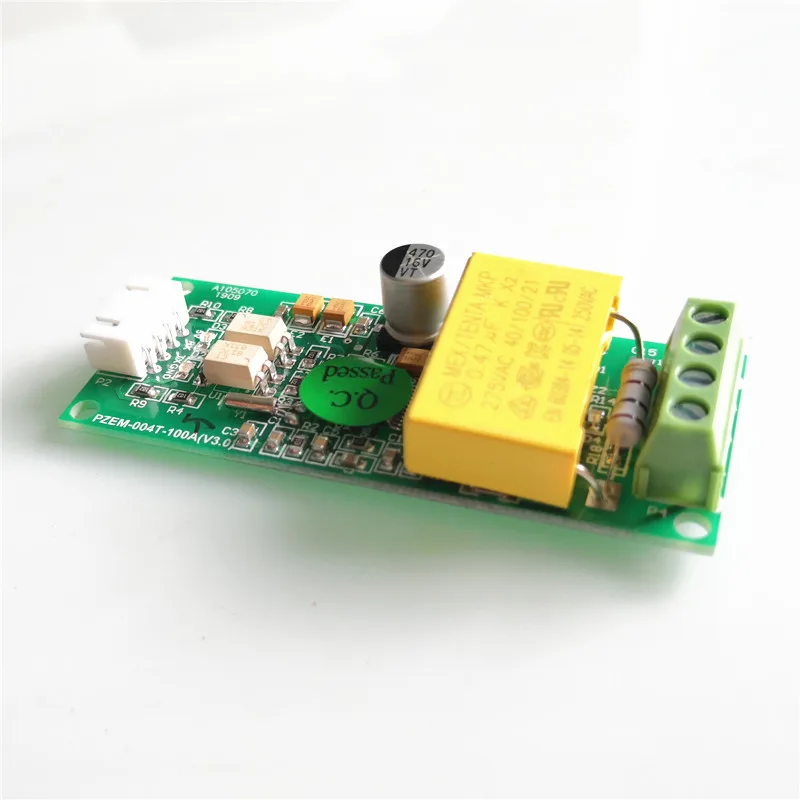

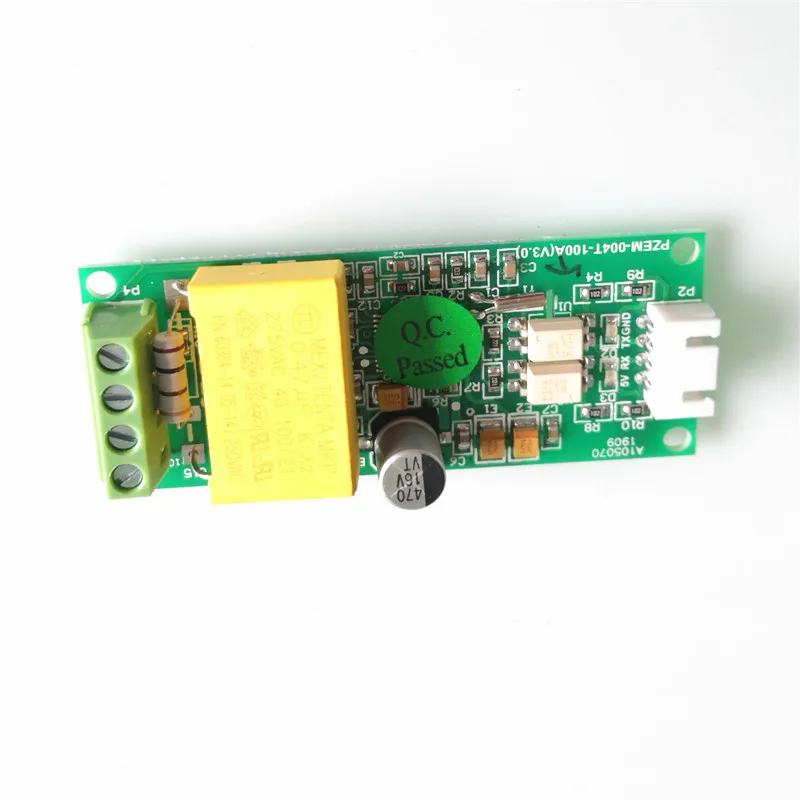

1 X PZEM-004T переменного токаВольтметр Амперметр

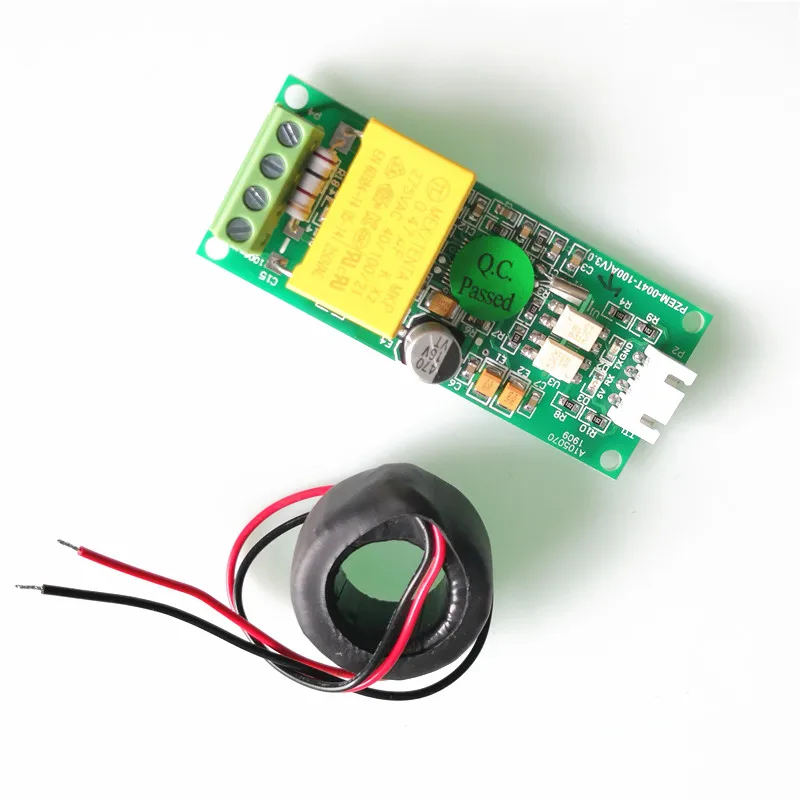

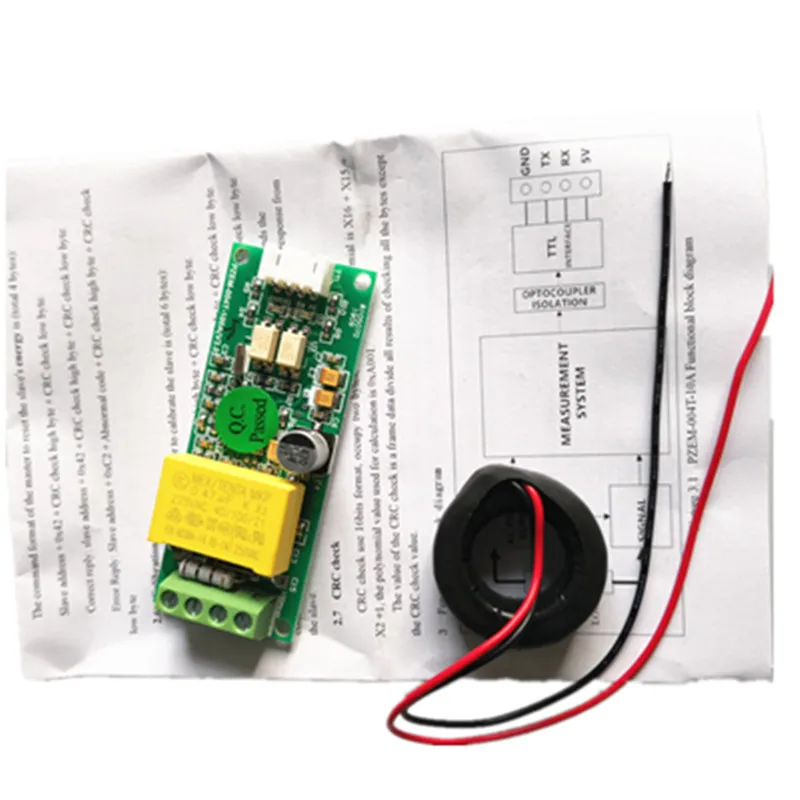

1 X Катушки CT
