Характеристики
Плата модуля генератора сигналов AD9850 DDS с ЖК-дисплеем 6 диапазонов 0-55 МГц комплект
Описание товара

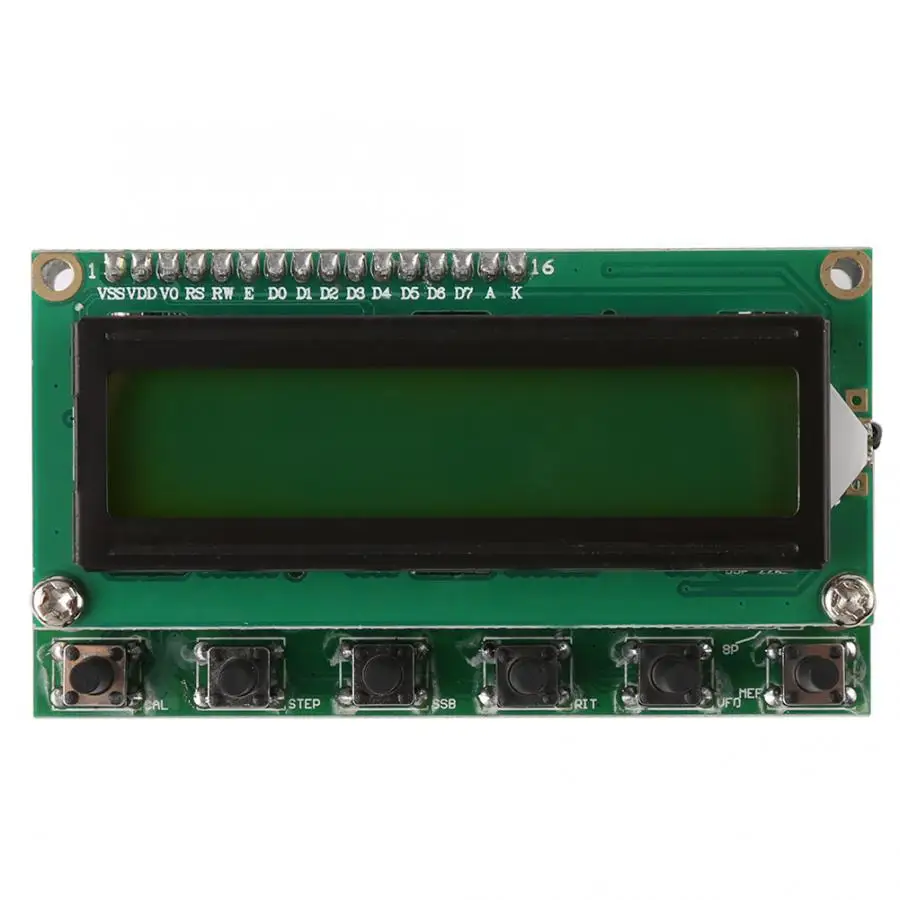

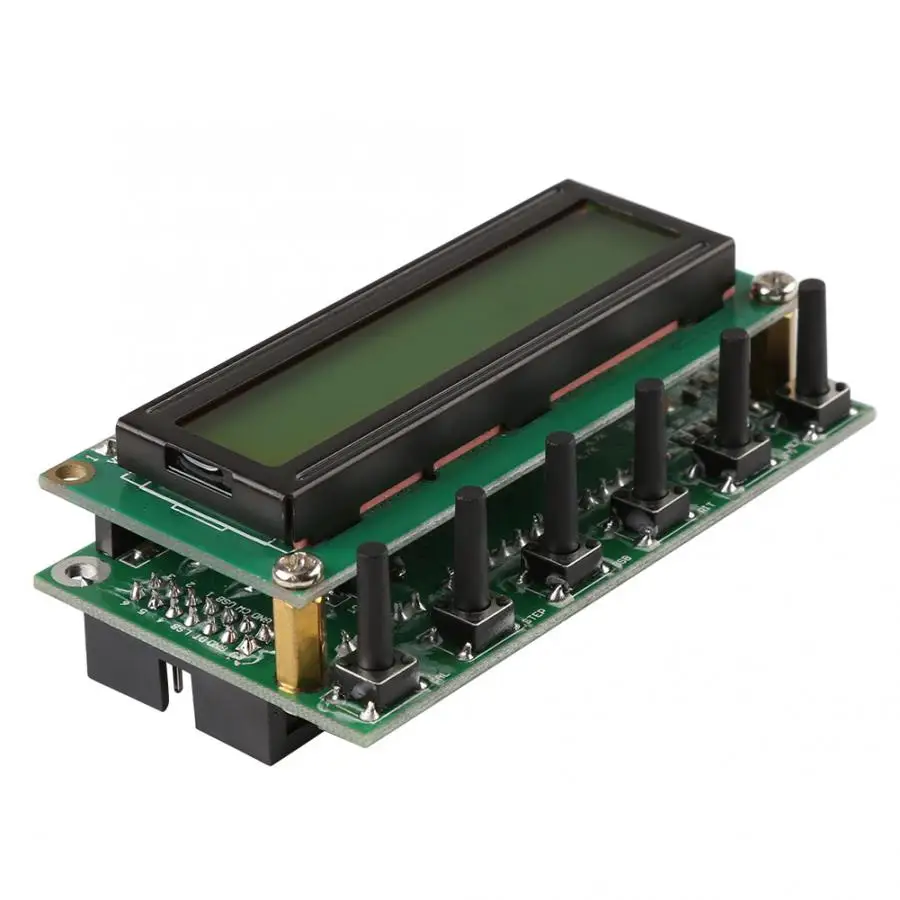

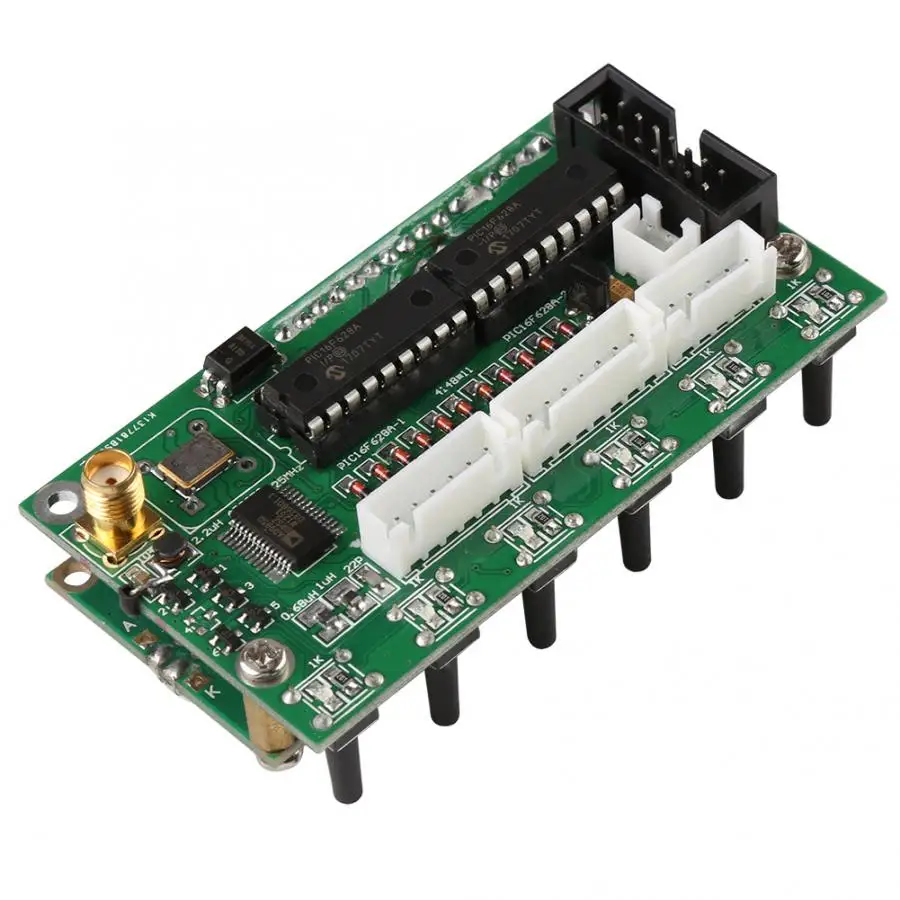

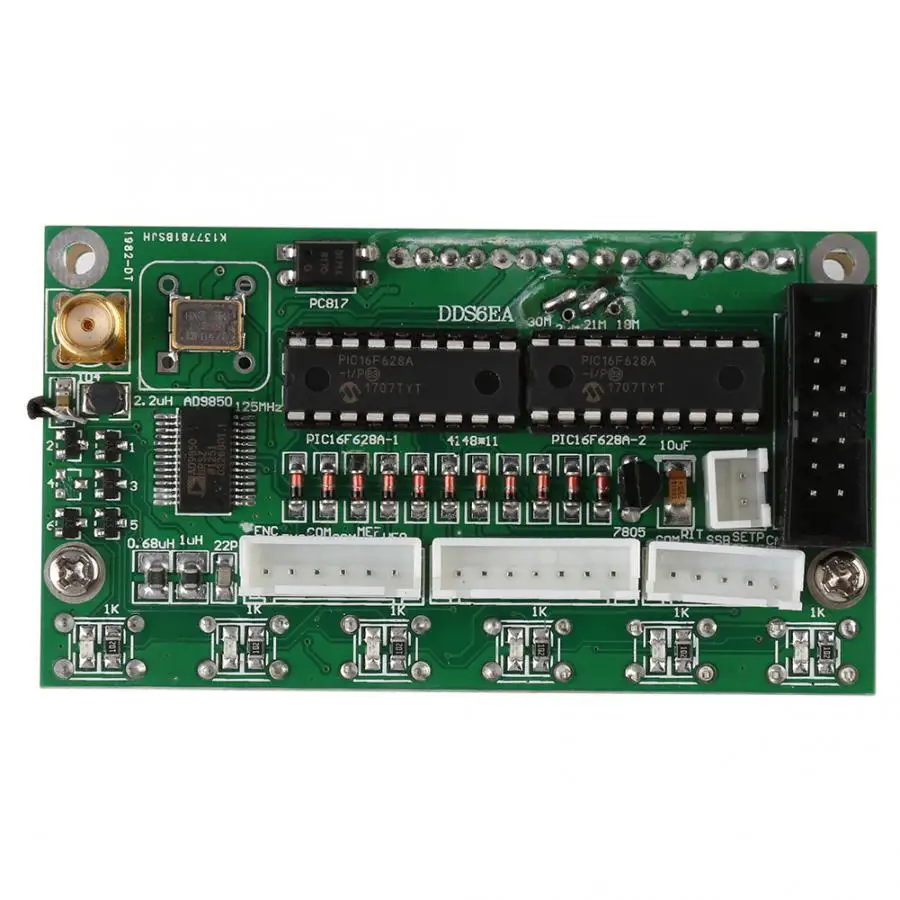

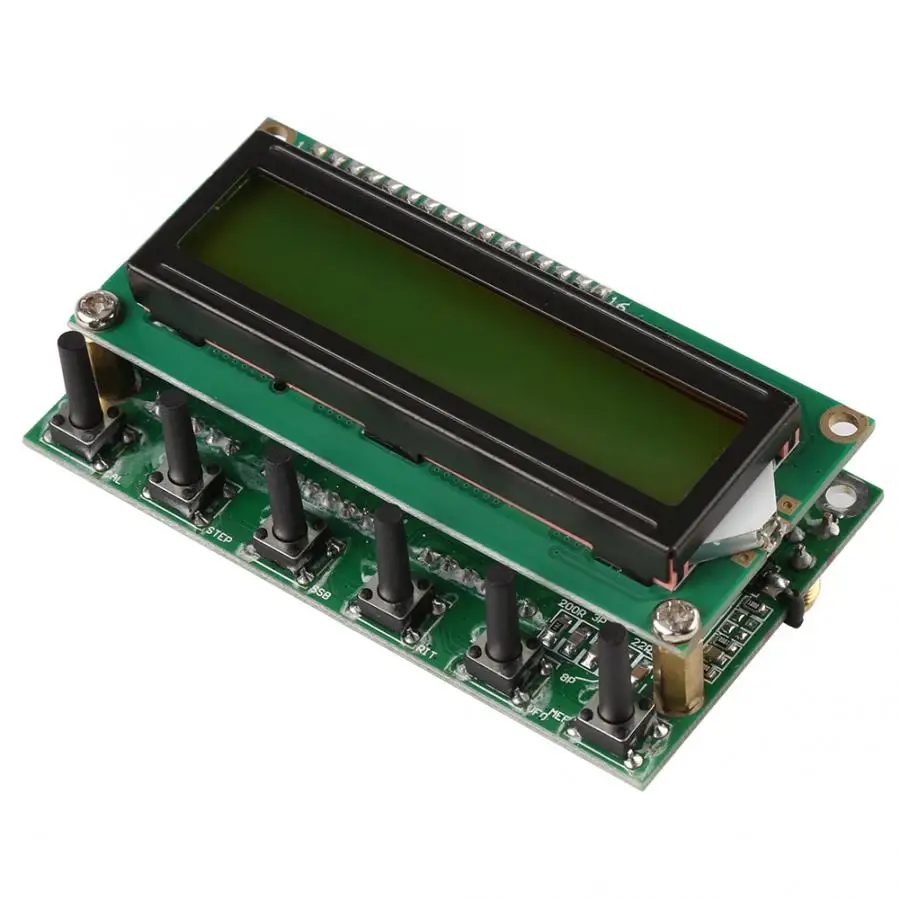

AD9850 DDS модуль генератора сигналов с ЖК-дисплеем 6 диапазонов 0 ~ 55 МГц цифровой коротковолновый радиоприемник
Особенности:
Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации. Поддерживает постоянную настройку 0 ~ 55 МГц на 1 Гц шаг. Этот генератор имеет регулирование напряжения 78L05. Входной ток на 200 мА, входное напряжение 8-9 в будет идеальным напряжением. Входное напряжение 12 В может использоваться только для тестирования на короткое время, в противном случае это приведет к нагреву. 5p/6p Подключите к Кодировщику согласно фото. 7p от середины подключается к Цифровая матрица входного сигнала. 14p (8V GND)-источник питания 8V от основной платы. Если питание от основной платы, DDS не нуждается в независимом источнике питания. От 1 года до 6-6 частотных диапазонах: (3,8, 7, 9, 14, 18 или 21, 27 или 29). ISB, USB, CW-это три варианта. DT-сигнал от основной платы.
Ключи и интерфейсы подключения:
ENC: кодировщик
MEM: переключатель для режима памяти
VFO: передача от VFO A к VFO B или от VFO B к VFO A.
SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и ВКЛ и вкл...
RIT: тонкая настройка для приема частоты
Отдельно Кол-во: набор функций
KB-1 и KB-2 имеют общий Общий контакт, но не GND
Способ использования:
Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL.
A: включить 6XREFCLE: Настройка режима чипа часов, регулировка кодирования частоты
Установка. AD9851 набор до 6-умножьте частоту, AD9850 1 умножьте
Частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Применение кодер переключатель
Регулировки значения. Работает в соответствии с шаговым ключом. AD9851 комплект в
Осциллятор 6-multiply channel, AD9850 set на фактическом выходе
Осциллирующий Инструмент. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.
C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Применение кодировщик
Переключение для регулировки значения и в соответствии с шаговым ключом. Пресс отдельно Кол-во потом
Быстро Отпустите, чтобы войти в шаг D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Применение кодировщик
Переключение для регулировки значения и в соответствии с шаговым ключом. (Меньше, чем
60 МГц будет в порядке). Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.
E: SSB_OFFSET: тонкая настройка для работы SSB
Режим. Используйте переключатель кодировщика для регулировки значения и в соответствии с шагом
Ключ. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Применение кодер переключатель
Отрегулируйте значение и в соответствии с шаговым ключом. Пресс отдельно Кол-во затем быстро
Отпустите для входа шаг G.
G: OFFSET_FREQ: Настройка офсетной частоты. e.g, установите до 9 МГц или
10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шагом
Ключ. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.
H: мультипликатор: настройка частоты. Должен быть установлен как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.
Параметры:
Вес: 115 г

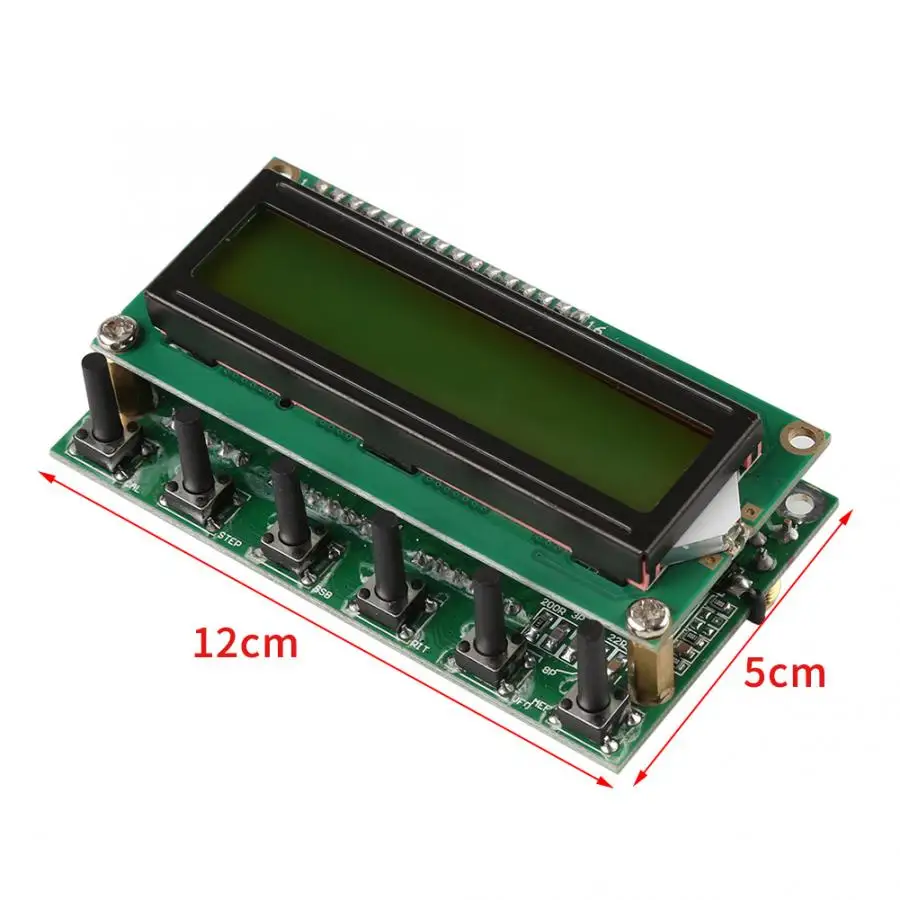

Размеры: 12x5 см/4,72x1,97 дюймов
Примечания:
1. DDS система CLK: может использовать Частотный тестер для получения осциллятора 30 МГц,
Умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. В том случае, если
Используя AD9851, сделайте начальную настройку на 180000000.
2. Офсетная фреза: может быть установлен as + or - . Поверните переключатель кодировщика для изменения
Значение, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага.
Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0
(Ноль).
Частота отображения:
RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)
TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
Частота запрограммирована в DDS, рассчитывается как показано ниже.
RX = ABS(RX_DDS_FREQ)
TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Образцы:
1. DDS Выходной диапазон 30 ~ 40 МГц:
Диапазон отображения частоты MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX.
30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. Примите во внимание, что 1
30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц./
-40 МГц-30 МГц 170 МГц = 140 МГц до 130 МГц. Примечание 2
-40 МГц-30 МГц 60 МГц = 30 МГц до 20 МГц.
2. Настройка FT180A с DDS:
Включите RPT нет
X6 reclk X6
Система DDS CLK 180M
DDS частота 65 м
Мин RX DDS FREQ 10,701 м (офсетная частота + частота RIT)
RX DDS FREQ 60M
TX офсетная частота 0
RIT офсетная 1K (RIT частота)
Офсетная FREQ-10,700 М-(офсетная частота)
Мультипликатор-1 шт.
Посылка включает в себя:
1 генератор сигналов DDS
