ZLAN5143 RS232 RS485 RS422 к Ethernet RJ45 конвертер Modbus RTU TCP шлюз последовательного устройства

ZLAN5143 RS232 RS485 RS422 к Ethernet RJ45 конвертер Modbus RTU TCP шлюз последовательного устройства

Особенности

1) поддержка полного дуплекса, высокоскоростного преобразования и без потери пакета.

ZLAN5143-это первый тип полнодуплексного, непрерывного и недорогого последовательного сервера в отрасли. Он поддерживает одновременное преобразование между Ethernet и последовательным с большим количеством данных без паузы, а также никаких данных не теряется.

2) высокая стоимость.

ZLAN5143 разработан с помощью концепции усиления, после обеспечения стабильности. Это требует больших затрат на обновление сети

3) Поддержка сервера TCP, Клиента TCP, модели UDP, многоадресной передачи UDP.

4) Поддержка скорости передачи данных 1200 ~ 115200bps, размер данных 5 ~ 9 бит, паритет нет, нечетный, четный, отметка, пространство. Поддержка управления потоком оборудования CTS/RTS.

5) Встроенная функция защиты от молнии 485/422, подходит для наружной 485/422 связи.

6) свободно оснащен нашим устройством управления серий и устройств Windows Virtual ZLVirCom. Он поддерживает виртуальный последовательный и может выполнять поиск ZLAN5143 одним ключом или модифицировать параметры.

7) предоставьте библиотеки управления устройствами (Windows DLL library). Удобно для пользователя разрабатывать программы с VC, VB, Delphi, C + + Builder. Использовать r нужно только использовать функцию чтения или записи для связи с ZLAN5143.

8) инновационный метод отключения обнаружения, работает ли ZLAN5143 в режиме сервера TCP или в режиме Клиента TCP, он может автоматически восстанавливать соединение после поломки сети, чтобы обеспечить доступ к данным в режиме реального времени.

9) с помощью встроенного веб-сервера его параметры могут быть изменены веб-обозначение.

10) Поддержка DHCP, простое управление IP и решение IP-коллизии.

11) Поддержка DNS. Он удовлетворяет потребности доступа к серверу данных через домен.

12) Поддержка tcp-соединений 100 одновременно связывается с сетевыми модулями.

13) как TCP клиент, может подключиться к 8 IP назначения.

14) гибкая настройка кадрирования серийных данных. Он удовлетворяет все виды требований к рамке последовательных данных.

15) режим UDP поддерживает режим динамического адреса назначения. Это помогает многопользовательскому последовательному серверу mange one.

16) Поддержка режима реального com-драйвера с использованием 9-го бит для облегчения связи с milt-устройством. (9-й Бит 0 означает рамку данных, а 1-рамку адреса).

17) Поддержка удаленного поиска последовательных серверах и изменения параметров через Интернет

18) поддержка параметров изменение защиты, Предотвращение изменения случайно. Поддержка работы с параметрами по умолчанию.

19) Встроенный 2 кВ Электрический плюс защита в RJ45.

20) высокая защита от электромагнитных помех. С высокой защитой от электромагнитных помех SECC внешняя оболочка.

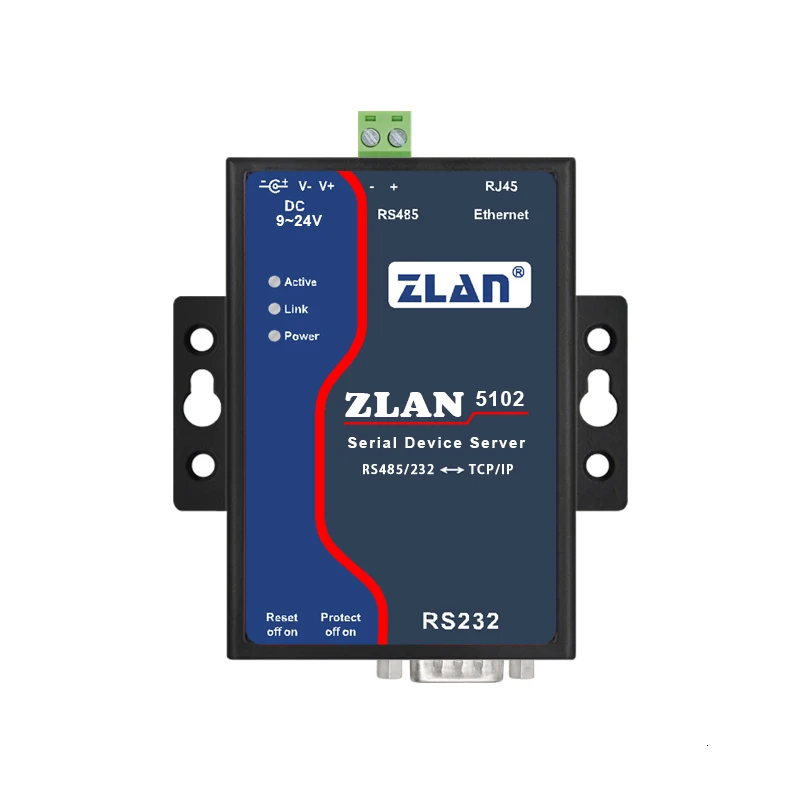

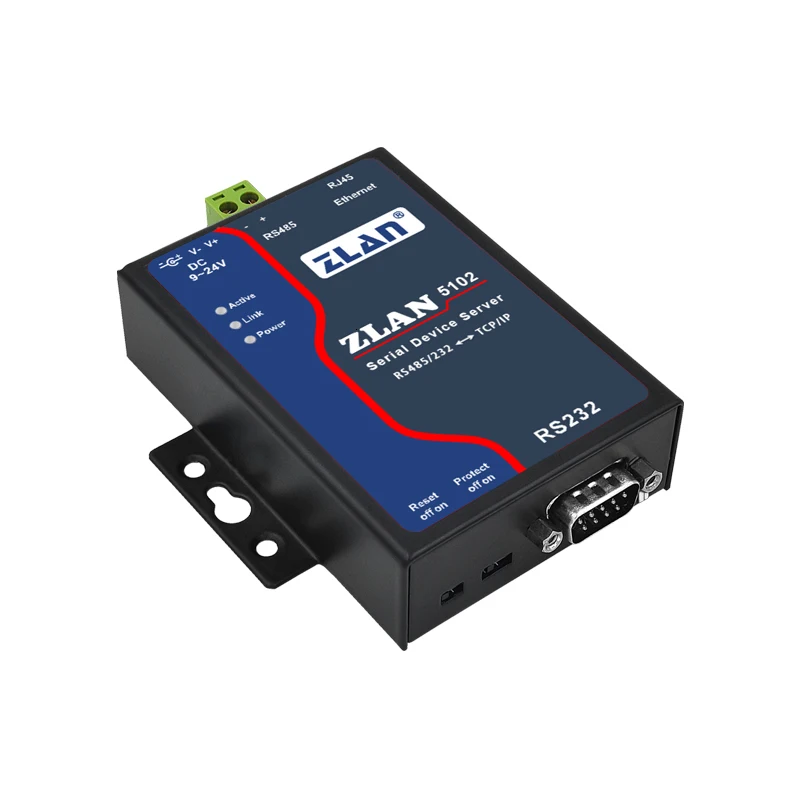

Рисунок

Интерфейс:

Серийный номер: DB9 Мужской Для RS232, 2 контактный терминал для RS485; RJ45 сетевой разъем; Мощность подключаемого модуля или терминал

Размеры:

Д x Ш x В = 9,4 см x 6,5 см x 2,5 см

Общаться интерфейс

Ethernet:

10 м/100 м, 2 кВ электрическая плюс защита

Серийный номер

RS485/RS232 x 1: RXD, TXD, GND

Серийные параметры

Скорость передачи данных:

1200 ~ 460800bps

Паритет:

Нет, нечетное, даже, отметка, пространство

Данные размеры:

5-9 (США);

Регулятор давления газа:

CTS/RTS, DTR/DSR, XON/XOFF

Программное обеспечение

Протокол:

ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, Modbus TCP

Способ установки:

Розетка, Modbus TCP, ZLVirCom, веб-браузер, библиотека управления устройствами

Чистая способа передачи данных:

Разъем, виртуальный последовательный, библиотеки управления устройствами

Режим работы

TCP сервер, TCP клиент, UDP, реальный Com драйвер

Мощность

Мощность:

9 ~ 24 В постоянного тока.

Защита окружающей среды

Рабочая температура:

-40 ~ 85 ℃

Температура хранения:

-40 ~ 120 ℃

Влажность:

5 ~ 95% относительной влажности
