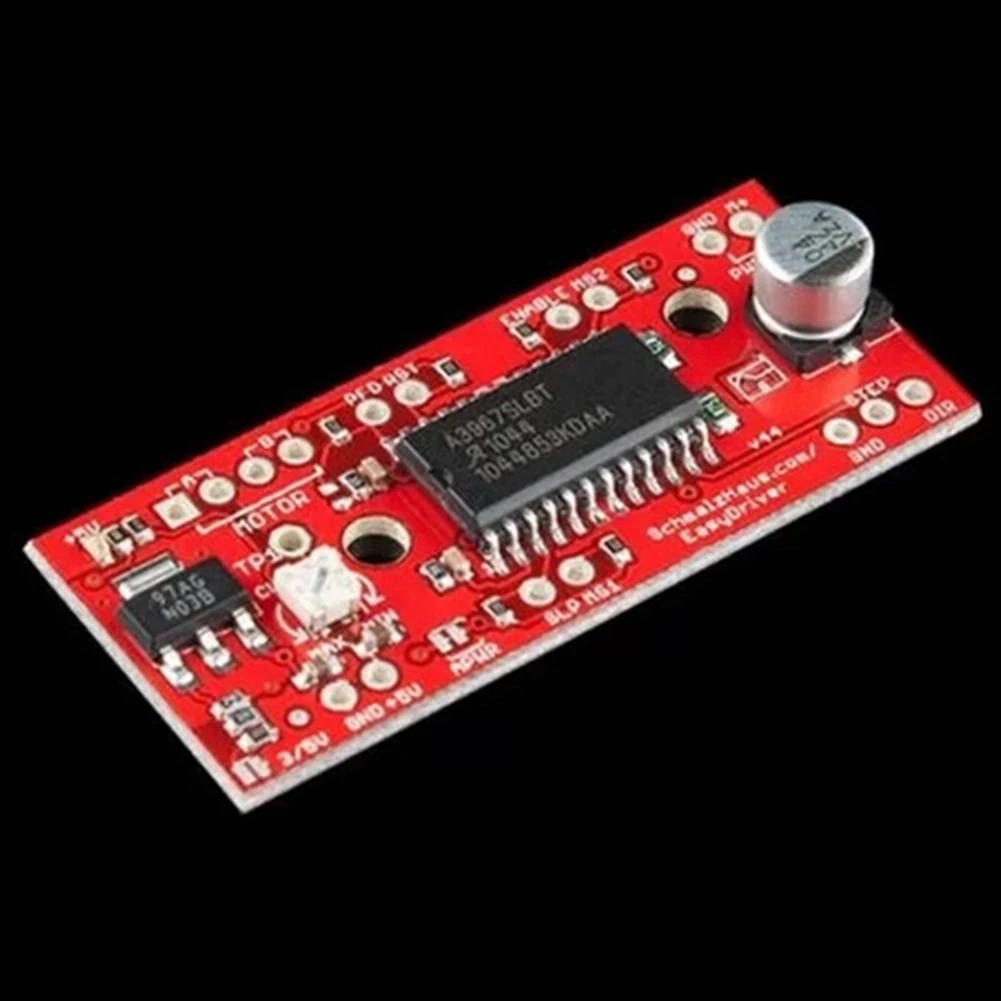

A3967 EasyDriver щит тактовый шаговый двигатель модуль драйвера для Arduino

EasyDriver-простой в использовании Драйвер шагового двигателя, совместим со всем, что может выводить цифровой пульс от 0 до 5 В (или Пульс от 0 до 3,3 В, если припой SJ2 закрыт на EasyDriver).

EasyDriver требует от 7 в до 30 В питания двигателя и может питать любое напряжение шагового двигателя.

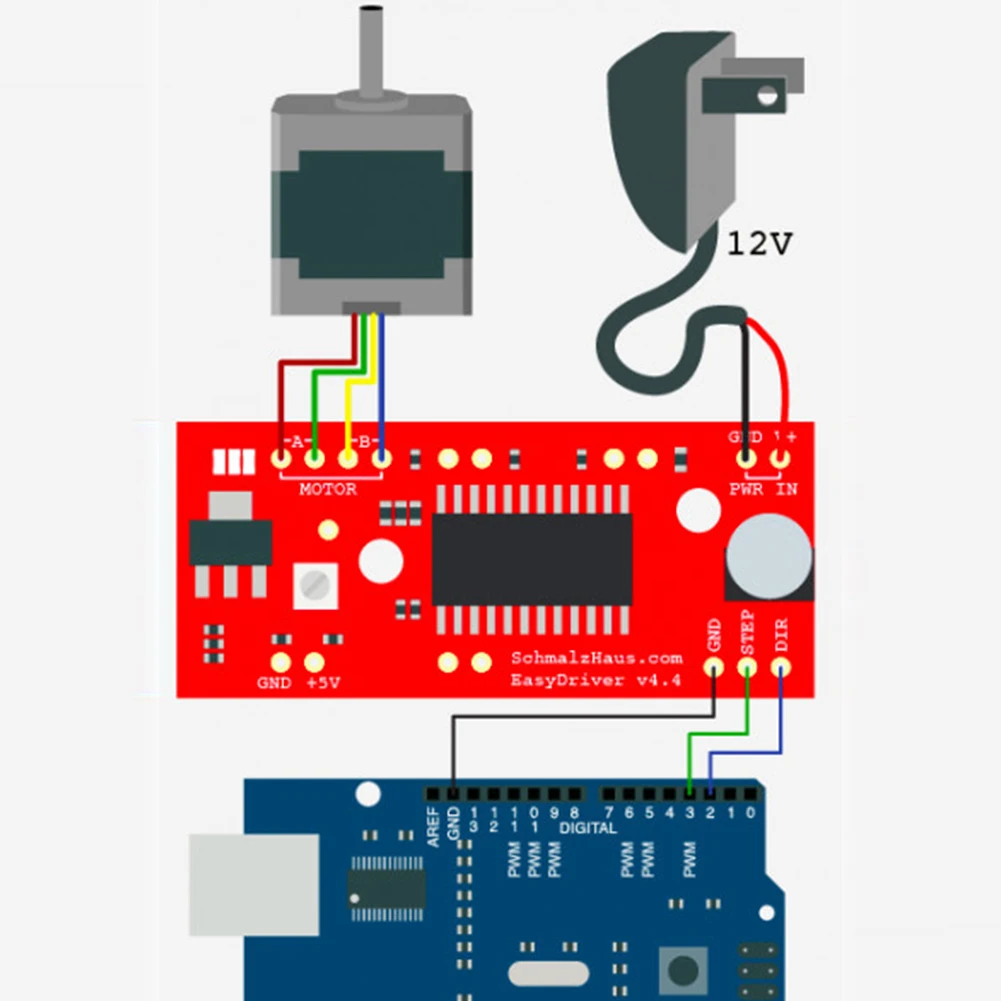

EasyDriver имеет бортовой регулятор напряжения для цифрового интерфейса, который может быть установлен на 5 В или 3,3 В. Подключите 4-проводной шаговый двигатель и микроконтроллер, и у вас есть управление двигателем!

EasyDriver диски Би-полярные двигатели, и моторы проводной как би-полярный. I. e. 4,6 или 8 проводных шаговых двигателей.

В этой версии (v4.4) мы зафиксировали шелковую погрешность при минимальной/максимальной регулировке.

Это новейшая версия EasyDriver V4, разработанная совместно с Brian Schmalz.

Он обеспечивает гораздо большую гибкость и контроль над вашим шаговым двигателем по сравнению с более старыми версиями.

Микрошаговый выбор (MS1 и MS2) Контакты A3967 разбиваются, что позволяет корректировать микрошаговое разрешение.

Сон и включение контактов также разбиваются для дальнейшего контроля.

Примечание: Не подключайте и не отключайте двигатель во время включения драйвера. Это приведет к постоянному повреждению IC A3967.

Особенности:

Микрошаговый драйвер A3967

MS1 и MS2 выломаются булавки, чтобы изменить микрошаговое разрешение на полное, половинное, четвертое и восьмое шаги (по умолчанию-восьмое)

Совместим с 4, 6 и 8 проводными шаговыми двигателями любого напряжения

Регулируемый контроль тока от 150 мА/фаза до 750 мА/фаза

Диапазон электропитания от 7 в до 30 В. Чем выше напряжение, тем выше крутящий момент на высоких скоростях

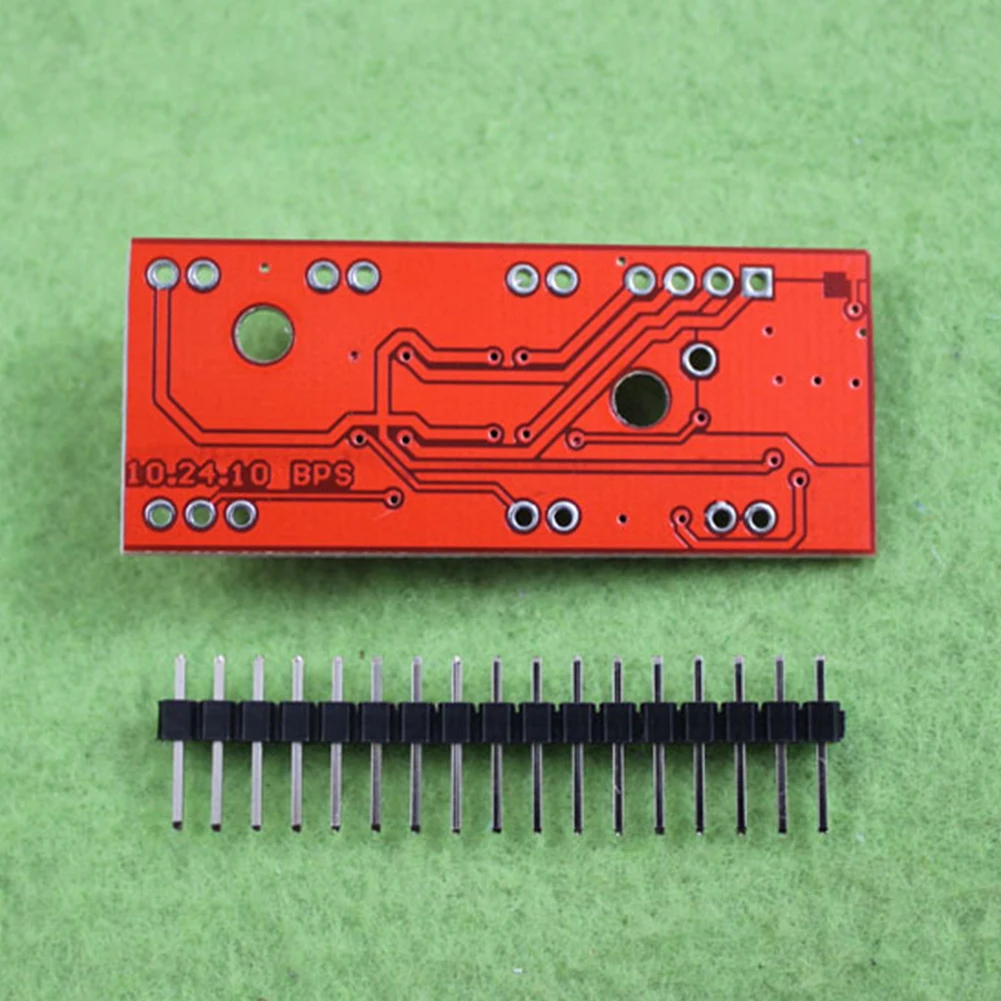

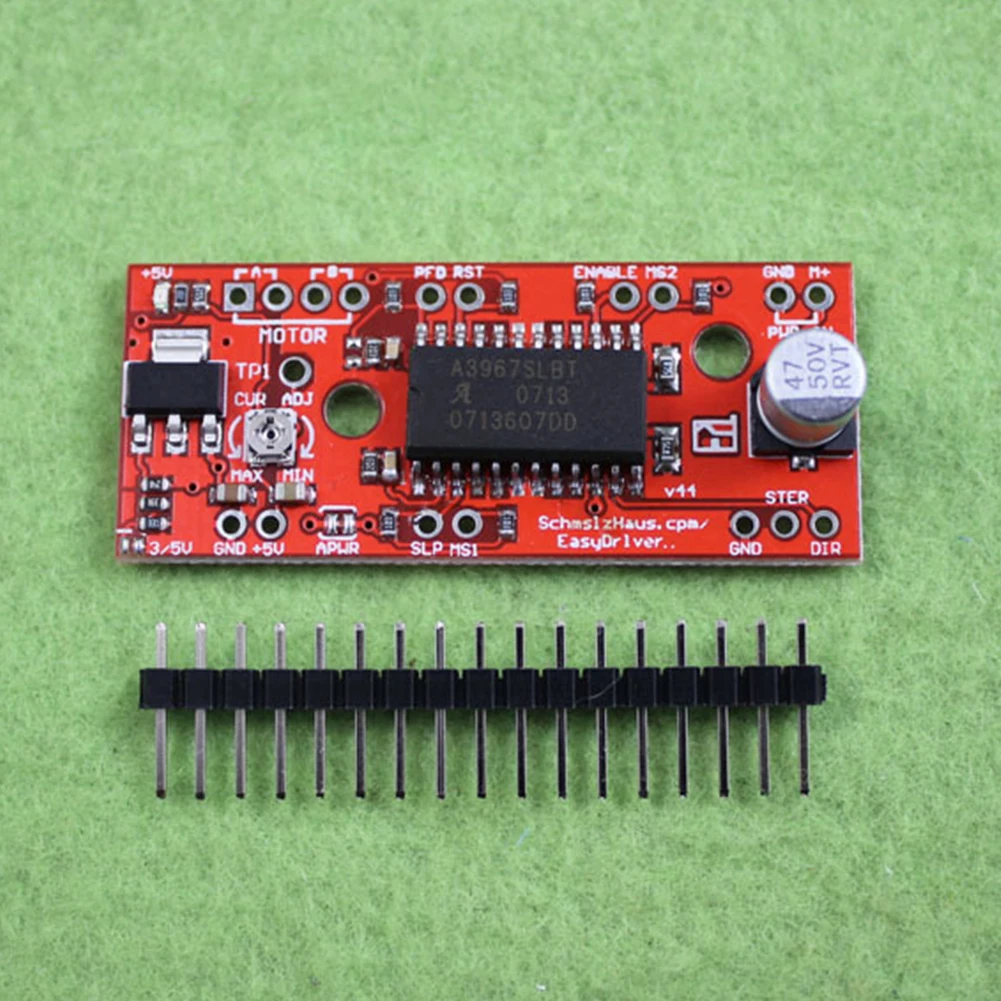

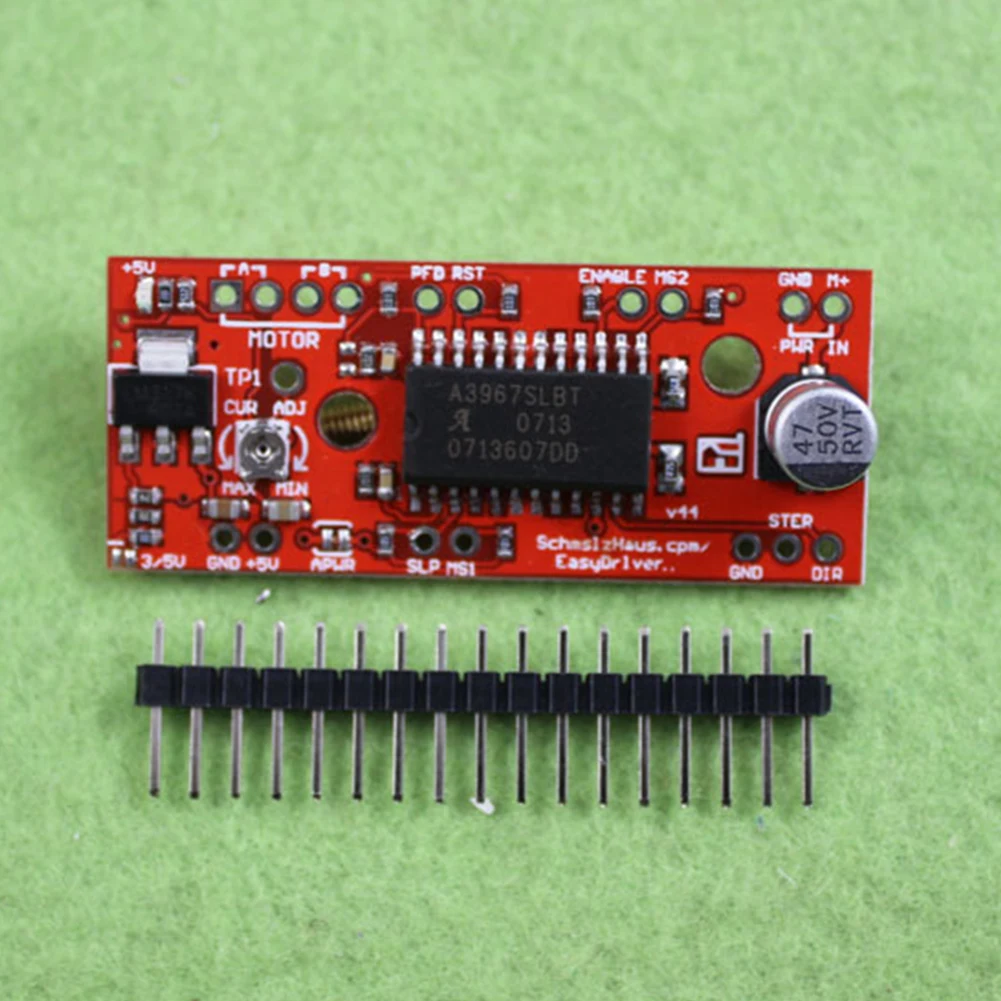

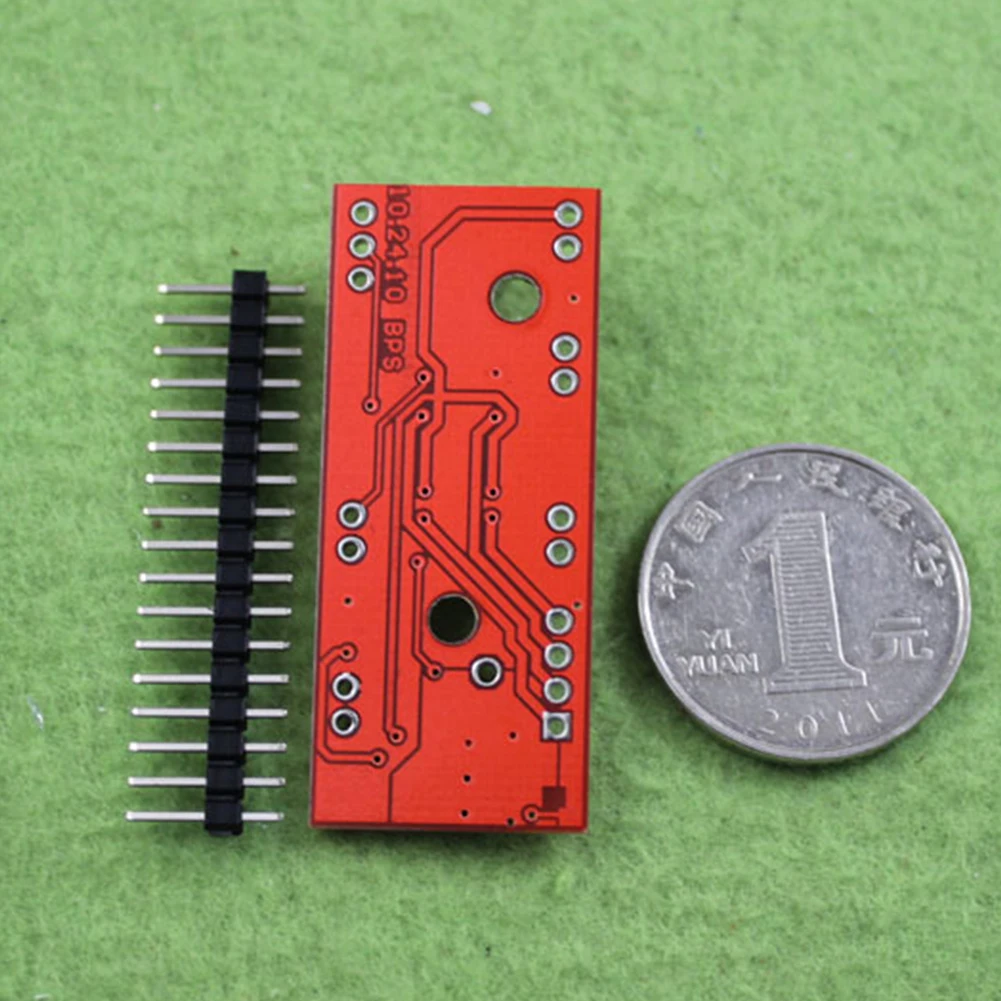

В комплект входит:

1 шт. * EasyDriver щит тактовый шаговый двигатель драйвер V44 A3967 для Arduino
