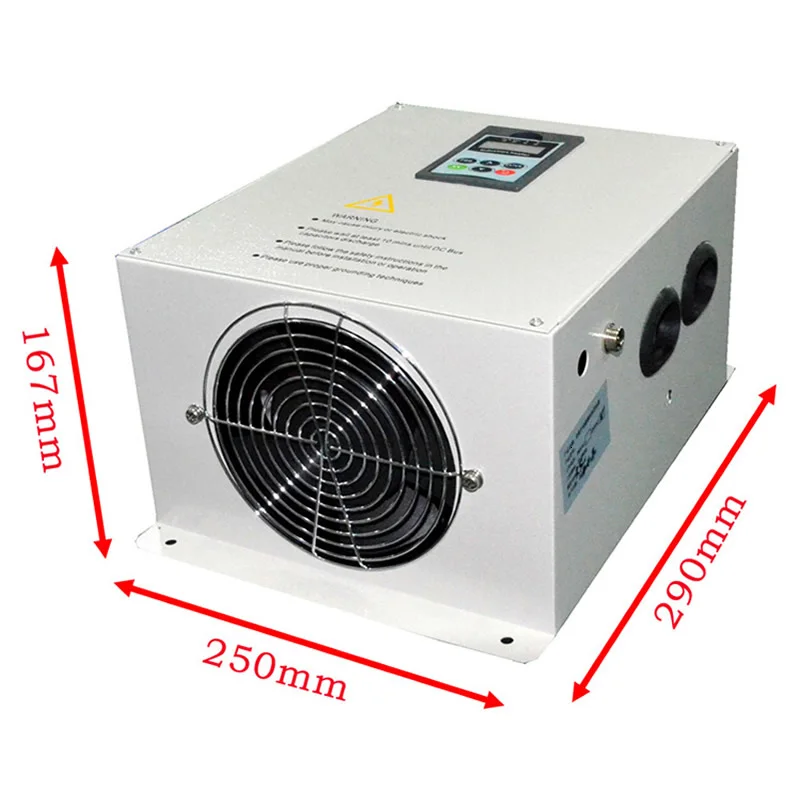

Цифровой трехфазный полумост 10 кВт электромагнитный нагревательный контроллер

  Техническое описание полностью цифрового трехфазного полумоста 10 кВт электромагнитного нагревательного контроллера Во-первых, электрические характеристики продукта 1. Номинальная частота напряжения: 380 В/50 Гц переменного тока 2. Диапазон адаптации напряжения: 310 В ~ 450 в 3, Номинальная мощность: 10 кВт (диапазон регулировки мощности 20 ~ 100%) Во-вторых, экологичность 1, температура:-20 °C ~ 50 °C; 2. Влажность: ≤95% В-третьих, базовый обзор производительности 1. Характеристики напряжения и мощности: 310 ~ 450 в постоянная выходная мощность; 2. Тепловая эффективность ≥95%; 3, IGBT температура защиты от перегрева: 85 ± 5 °C; 4, Рабочая частота: 5 ~ 40 кГц; 5. Принять промышленный ранг высокой надежности AVR микроконтроллер, половина мост серии резонанс; 6. используя высоконадежную цифровую фазовую технологию управления циклом, модуль IGBT работает в нулевом состоянии включения напряжения и выключения нулевого тока, эффективно уменьшая воздействие и потери на модуль IGBT, и революционизируя проблему, которая долгое время страдала пользователей модуля. 7, цифровая бесступенчатая регулировка для достижения мощности 20% ~ 100% регулируемая, а также совместима с 0 ~ 5 В и 4 ~ 20 мА Аналоговый PID контроль выходной мощности; 8. электромагнитный нагреватель имеет полностью электрически изолированный интерфейс управления плавным пуском нагрева/остановки для легкого соединения с термостатом; он имеет 12 В/24 В вход Пуск/стоп режим управления интерфейс для легкого подключения с различными твердотельными реле (с входным напряжением, скорее, остановка нагрева), скорость отклика управления быстрая, Время начала <1 с; 9, с нагревательной катушкой короткого замыкания, функция защиты от открытого замыкания, 130% перегрузки и без нагрузки функция защиты от переходных процессов, время отклика защиты ≤ 2uS; 10, добавьте интерфейс обнаружения температуры нагрузки, подключите Термистор, диапазон температуры обнаружения составляет 0 ~ 150 ° C, точность ± 1 ° C; 11. Катушка имеет широкую совместимость и может быть совместима с заменой той же модели продукции других компаний; 12, сильная анти-помехи способность, мягкий старт высокой надежности электрической изоляции, может одновременно управлять 30 контроллерами одновременно запуск/остановка на одном и том же нагревательном корпусе без взаимных помех; 13. Открытая платформа приложений, пользователи могут автоматически считывать важные параметры, такие как ток, частота, разность фаз, температура и т. Д. С нашим выделенным цифровым дисплеем программирования. Он также может установить различные параметры приложения в соответствии с потребностями, делая установку и отладку более простой и удобной; 13, можно установить от 1 до 255 дней рабочего времени, таймер автоматически закрыт, для перезапуска необходимо указать пароль; 14. Принять компоненты промышленного класса, 100% высокотемпературный тест на старение для обеспечения непрерывной и надежной работы в промышленной среде 50 °C в течение 24 часов, средний безупречный срок службы ≥ 50000 часов; 15, заводской стандарт продукта: Плата управления и теплоотвод, с охлаждающим вентилятором, шасси, цифровым дисплеем; 16, физический размер контроллера: длина 290 * ширина 250 * высота 170. Описание и Схема конфигурации продукта 1. три индикатора светильник s, Мощность индикатор светильник Мощность и рабочий светильник (Два рабочий светильник работы, одна плата, один внешний), Мощность и работают в одно и то же время при нормальной эксплуатации индикатор работы, когда он находится в состоянии остановки работы или защиты 2. Мягкая загрузка этот терминал используется для управления пуском/остановкой. Он работает, когда он закрыт; он останавливается, когда он отключен. 3, Трехфазная мощность A, B, C составляет 380 В, OUT1 и OUT2 являются выходными клеммами, подключенными к нагревательной спирали. 4. ИСХОДНЫЕ ПАРАМЕТРЫ катушки: Слюда обернутый стекловолокном Плетеный термостойкий кабель, сечение национального стандарта 10 мм2 индуктивность составляет 150 ~ 180uH, длина требуется: 30 ~ 35 м (без учета длины свинца), толщина требуется после сжатия изоляционного хлопка: трубчатая катушка 15 ~ 25 мм, плоская катушка: 10 ~ 15 мм, Номинальный рабочий ток: 14 ~ 15A, Частота: 10 K ~ 20 кГц Схема подключения платы управления:   Контроллер схема подключения:   Размер установки контроллера чертеж:   Преимущество продукта анализ1. Блок питания принимает широкий дизайн напряжения и 310 В ~ 440 в постоянной выходной мощности, что особенно подходит для случаев, когда колебания напряжения сетки большие;2, продукт использует промышленную высоконадежную AVR цифровую фазовую технологию управления петлей, цифровую бесступенчатую регулировку мощности 20 ~ 100%, и увеличенный аналоговый интерфейс управления PID 0 ~ 5 В и 4 ~ 20 мА, что делает контроль мощности более точным, стабильным, более подходящим для различного оборудования с производством;3. он имеет идеальные функции защиты, такие как защита от короткого замыкания и открытого замыкания, защита от нагрузки и перегрузки, перегрева и перегрузки по току, для того, чтобы продукт не горел в течение длительного времени;4, оригинальная импортная Infineon 100A IGBT модуль полумост серии резонансная структура, качество продукции более стабильное, анти-помехи способность прочнее, длительная непрерывная работа не сжигает плату, и время запуска продукта и Контролируемая скорость отражения быстрее, чем у сверстников, контроль температуры более точный;5. Увеличение интерфейса управления напряжением 12 В/24 В для облегчения использования твердотельных реле управления;6. Представить передовые технологии производства Японии. Продукты проходят строгий функциональный тест и высокотемпературный тест на старение перед выходом из завода, чтобы обеспечить непрерывную и надежную работу в течение 24 часов в промышленной среде 50 °C. Срок службы ≥50000 часов; все продукты гарантированы в течение одного года по всей стране. Пожизненное обслуживание, полное техническое руководство и обслуживание, так что вы не беспокоитесь;Ряд применения продукта1. резиновая и пластмассовая промышленность: различное обрабатывающее оборудование, такое как машина для литья под давлением, машина для выдувной пленки, экструдер, гранулятор, машина для выдувного формования, машина для волочения проволоки, сушилка для пластика, бак для осушения резины и т. Д.2. Химическая промышленность: реакционный чайник, вулканизирующая машина, различная обработка воска и т. Д.3, пищевая промышленность: чайное оборудование, жареные семена и орехи машина, блинная машина, машина для приготовления Спринг-роллов, фасоли машина, тушеный свиной горшок и т. Д.4, нефтепромысловая и другая перерабатывающая промышленность: отопление и ремонт нефтепроводов, переработка смазочных материалов и т. Д.5. Медицинские, фармацевтические и медицинские отрасли: паровые котлы, фармацевтические обогреватели, медицинское оборудование и т. Д.6, бойлеры: котлы с теплопередачей, котлы с горячей водой, котлы с подогревом, Гладильные котлы и т. Д.
