868 МГц приемопередатчик дальнего действия/позиционерная плата расширения

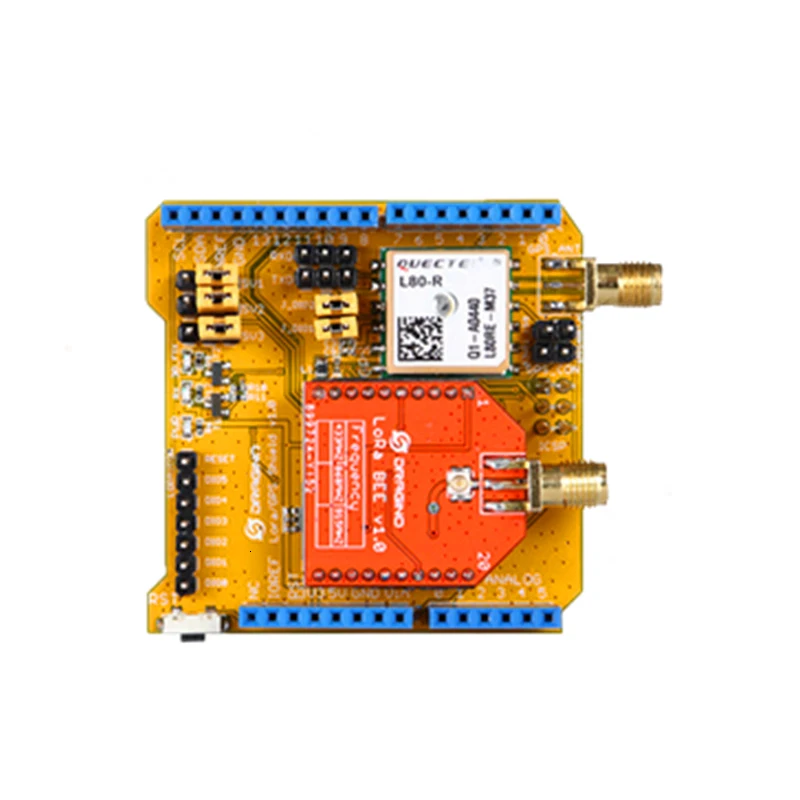

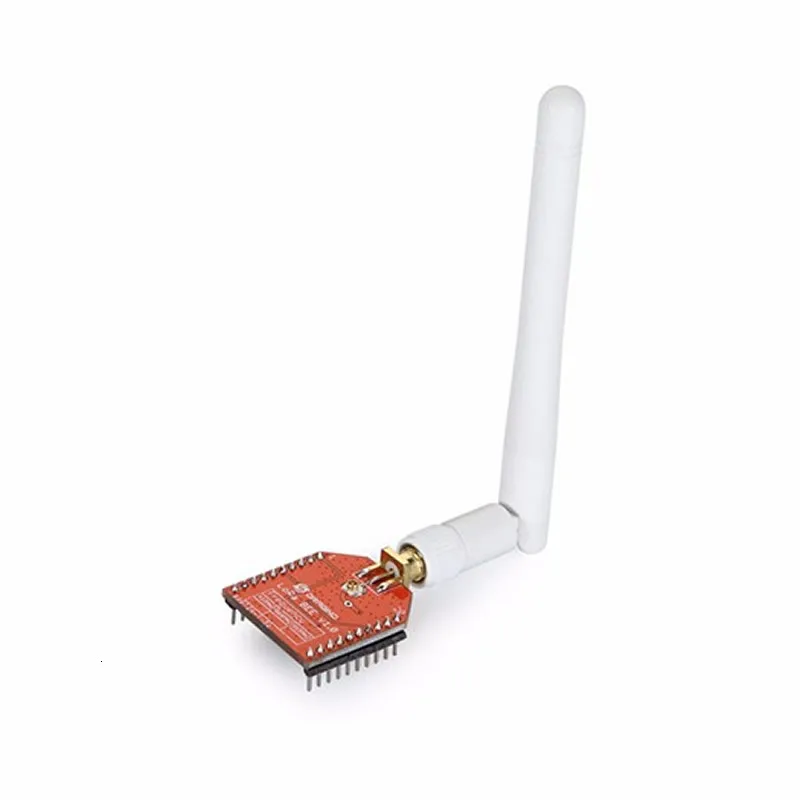

LoRa / GPS щит-это плата расширения для LoRaTM/GPS, используемая с Arduino. Этот продукт подходит для пользователей, которые заинтересованы в разработке решений LoRaTM/GPS. LoRa / GPS щит от LoRa / GPS щит материнская плата и LoRa BEE.   В разделе LoRa щит LoRa / GPS основан на трансивере SX1276 / SX1278. Трансиверы LoRa / GPS Shield используют трансиверы LoRaTM для дальних модемов, чтобы обеспечить ультра-дальний Спектр распространения связи и высокий иммунитет от помех, при этом минимизируя потребление тока. По сравнению с традиционными методами модуляции, LoRaTM также имеет значительные преимущества с точки зрения блокирования и селективности, решая торговые сделки между традиционным дизайном с точки зрения диапазона, иммунитета к помеху и энергопотреблению.   В компоненте GPS, дополнение L80 GPS (на основе MTK MT3339) предназначено для приложений, которые используют последовательный порт для подключения к GPS Arduino, таких как приложения синхронизации или Общие приложения, которые требуют информации GPS. Этот gps-модуль может рассчитать и использовать данные, хранящиеся во внутренней флэш-памяти (до 3 дней), чтобы автоматически предсказать трек, таким образом, даже в крытом сигнальном защитный кожух быстро фиксирует положение и низкое энергопотребление. Используя технологию AlwaysLocateTM, LoRa/gps-щит может адаптивно регулировать время ВКЛ/ВЫКЛ для достижения баланса между точностью позиционирования и энергопотреблением на основе условий окружающей среды и движения. GPS также поддерживает автоматическое переключение антенны. Он позволяет переключаться между внутренней патч-антенной и внешней активной антенной. Кроме того, он может оставаться в положении во время процесса переключения.   Технические параметры: Частотный диапазон: 868 МГц Низкая потребеление энергии Совместим с Raspberry Pi 2 Model B / Raspberry Pi 3. LoRaTM модем Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK Преамбула обнаружения Скорость передачи данных настраивается Встроенный датчик температуры и индикатор низкого заряда батареи Отличный Блокировка иммунитет Автоматическое RF зондирование и CAD с ультра-быстрым AFC Поддержка DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN) Автоматическое переключение GPS между внутренней патч-антенной и внешней активной антенной PPS VS. NMEA используется для срок службы Поддержка SDK команды Встроенный LNA для улучшения чувствительности EASYTM, передовая технология AGPS, Внешняя память не требуется AlwaysLocateTM, смарт-контроллер с периодическим режимом GPS FLP режим, потребляемая мощность нормального режима составляет около 50% GPS поддерживает защиту от короткого замыкания и обнаружение антенны LoRa спец 168 дБ бюджет канала + 20 дБм-100 мВт постоянный RF выход против + 14 дБм высокая эффективность PA. Программируемая скорость передачи бит до 300 кбит/с. Высокая чувствительность: до-148 дБм. Пуленепробиваемый передний конец: IIP3 =-12,5 дБм. Отличный Блокировка иммунитет Низкий RX ток 10,3 mA и регистр время удержания-200 nA. Полностью интегрированный синтезатор с разрешением 61 Гц. Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK. Встроенный синхронизатор бит для восстановления часов. Преамбула обнаружения. 127 дБ динамический диапазон RSSI. Автоматическое RF зондирование и CAD с ультра-быстрым AFC. Пакетный двигатель с CRC до 256 байт. GPS Спецификация Исходя из MT3339. Мощность: 25 мА, отслеживание мощности: 20 мА. Соответствует GPS, SBAS. Программируемая скорость передачи бит до 300 кбит/с. Последовательный интерфейс UART: регулируемый 4800 ~ 115200 bps, по умолчанию: 9600bps. Частота обновления: 1 Гц (по умолчанию), до 10 Гц.   I / O напряжение: 2,7 V ~ 2,9 V. Соглашение: NMEA 0183, PMTK. Горизонтальная точность определения местоположения: автономная <2,5 м Кэп. TTFF @-130dBm с EASYTM: Холодный старт <15s, Горячий старт <5s, Горячий старт <1s; TTFF@-130dBm.without EASYTM: Холодный старт <35s, Горячий старт <30s, горячий старт <1s. Точность синхронизации: 1PPS выход 10ns, время повторного приобретения <1s. Скорость точность не требуется помощь <0,1 м/с, ускорение, точность не требует 0,1 m / s2 вспомогательный. Получение чувствительности-148dBm, отслеживание-165dBm, повторное приобретение-160dBm. Среда: Рабочая температура-40 ° C до 85 ° C, Температура хранения-45 ° C до 125 ° C. Динамическая Производительность достигает 18000 метров, скорость до 5,15 метров/сек, а ускорение-4G. L1 ленточный приемник (1575,42 МГц) канал 22 (Отслеживание) / 66 (приобретение).   Комплектация: LoRa / GPS Плата расширения LoRa пчелы Антенна (868 МГц)
