Регулируемый Мощность переменной Линейный DC 0-15V 5v 9V 12v 0-5A напряжение регулируется



Переменная Линейный DC Питание 0-15 V 0-5A Регулируемый набор лаборатории LM317
    Описание: Особенности:


Линейный регулятор постоянного потока, силовая трубка IRF3205

0-15 V 0-5A, регулируемый экспериментальные обслуживание блок питания

С цепи питания вентилятора LM317

Вы не можете использовать цепь управления вентилятором, как правило, чтобы увеличить площадь охлаждающей трубки. RF3205 может использоваться 75NF75, также можно использовать другие модели высокой мощности NMOS полевой трубки, выберите сопротивление проводимости как можно меньше.

Размер платы: 100*50 мм

Схема выглядит следующим образом:

Принцип: TL431 как источник напряжения 2,5 в поставляется с обратным выходом op amp, и режим вывода OC, отличается от обычного дополнительного выхода op amp. U1 соединен с 5 V ссылка на напряжение, U2 приравнивается к 2,5 V регулятор точности трубки, потому что TL431 как Компаратор напряжения б/у, его измерять пороговое напряжение выше, между 2,45 ~ 2,55 V, таким образом, используйте U2 Лифт тока резистора слабой напряжения сигнала.

U3 и Q3 и другие компоненты цепи управления устойчивым потоком, ток нагрузки, как правило, увеличивается, резистор R0 на перепаде давления увеличивается, U3 будет, как правило, включаться, q3 обратный Выход высокого уровня, с одной стороны через LED2 как стабильная индикация потока, Другой добавляется к стороне регулировки U4 R, поэтому U4 K-сторона выходного напряжения уменьшается, Отрегулируйте выходное напряжение IRF3205 также стремится уменьшить, чтобы сохранить стабильность тока нагрузки. Управляя U4 регулятор терминал напряжения, вы можете достичь регулировки выходного напряжения или настройки выходного тока.

Если вы используете цифровой счетчик, вам также нужно иметь блок питания к головке счетчика, если трансформатор не имеет соответствующей обмотки, вы можете добавить небольшой трансформатор к источнику питания счетчика. Цифровой измеритель энергопотребления небольшой, рабочий ток относительно стабильный, вы также можете использовать цепь 5 В напряжения, чтобы сделать первый источник питания. В это время необходимо уменьшить R4, увеличить выходной ток Q2. Добавьте напряжение, индикатор Тока, вы можете отлаживать мощность:
1. Отрегулируйте выходное напряжение до 5 В, потенциометр регулировки тока для регулировки минимального тока, выходной сигнал короткого замыкания
(Также доступен Цифровой мультиметр 200 мА ток, подключенный к выходу), отрегулируйте VR3, чтобы минимизировать выходной ток.
2. удалите выход источника питания короткой проводки (или 200 мА файл мультиметра ручка линии), а затем осторожно обратного вызова VR3, так что выходное напряжение обратно к короткому, прежде чем напряжение, минимальный стабильный ток в порядке.

Советы: Две пластины в серии использования, середина крана, чтобы сделать общее место, вы можете создать положительный и отрицательный источник питания, нет крана является максимальной выходной 30 в Регулируемый источник питания.


Посылка содержание
100% Фирменная Новинка

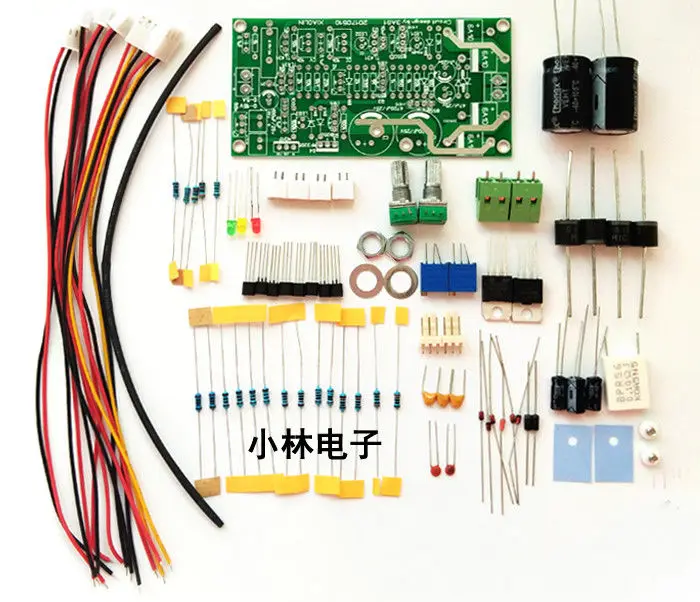

1 х LM317 линейный регулятор DIY Kit (не собранный)
