Характеристики
PUHUI T-890 T890 BGA двойная цифровая Инфракрасная паяльная станция BGA/IRDA/IFR/SMD/SMT базовые
Описание товара
Особенности
1. Мощный и идеальный выбор функций. В памяти есть восемь видов температурных кривых. Пользователь может выбрать любую кривую нагрева в соответствии с требованиями к демонтажу.
2. Интеллектуальное нагревание кривой может автоматически завершить весь процесс демонтажа в соответствии с заданной температурной кривой, что делает весь процесс демонтажа более научным;
3. Трехмерная трехмерная регулировка корпуса лампы, выдвижная система скольжения, которая подходит для демонтажа компонентов под любым углом. Корпус инфракрасной лампы оснащен лазерным позиционированием, что делает регулировку более удобной и точной;
4, PID интеллектуальная технология контроля температуры, более точный контроль температуры, более совершенная кривая, может эффективно избежать быстрого нагрева или бесперебойного нагрева, вызванного повреждением чипа или печатной платы;
5. Сверхмощная клеевая система предварительного нагрева, и принимает самостоятельно разработанное инфракрасное нагревательное устройство, которое имеет сильное проникновение, равномерное нагревание устройства и более точный контроль температуры. Desolderable или reworkable BGA, SMD, CSP, LGA, QFP, PLCC и BGA посадочные шары, все виды полосок и контактных гнезд (таких как ЦП розетки и зазоры), может полностью соответствовать требованиям компьютеров, ноутбуков, видеоигр, И т. Д. Требования к распаковке/переработке BGA особенно подходят для компьютерной пайки мостов с Севером и Югом;

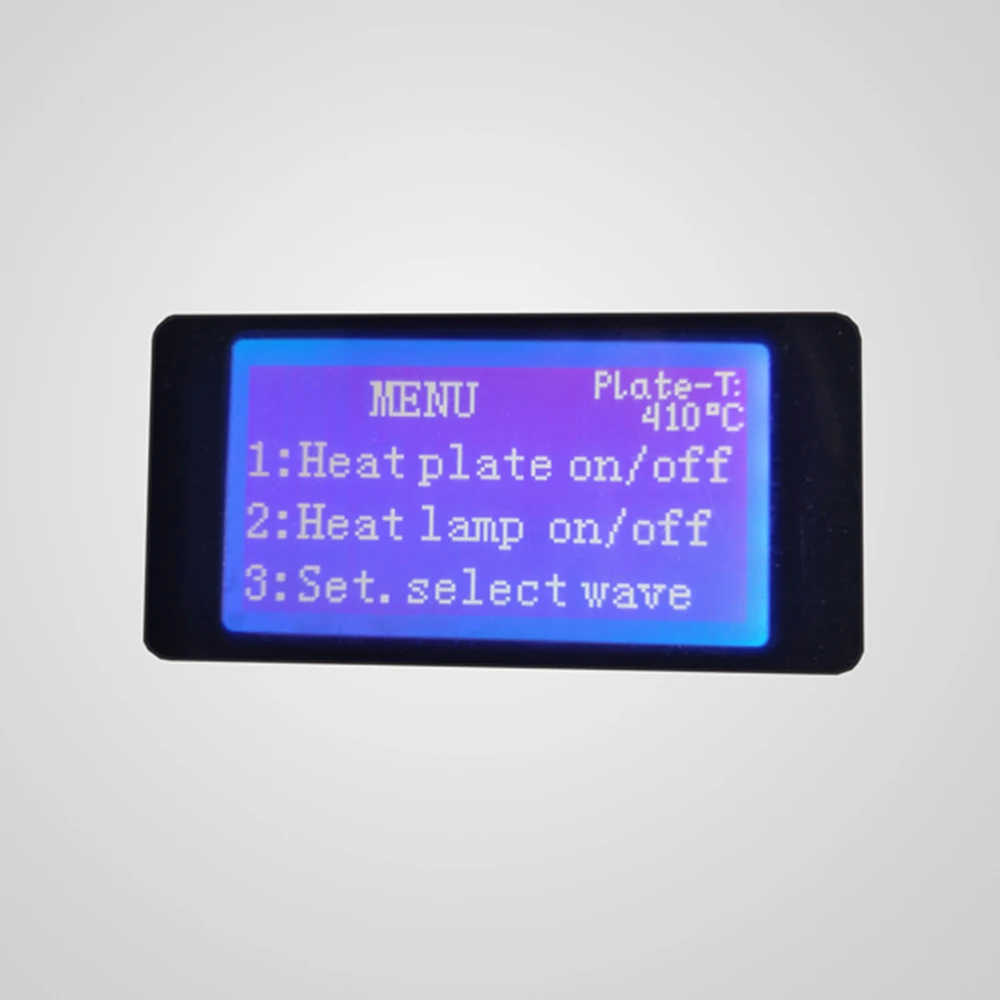

6. Дружественный интерфейс управления man-machine, идеальный жидкокристаллический дисплей, весь процесс нагрева делает вас четкими с первого взгляда;
7, решительный внешний вид, легкий объем, от начала до конца отражает технологию. Режим размещения столешницы позволяет вам иметь больше места; Простые инструкции по эксплуатации позволяют вам видеть это с первого взгляда.
Технические параметры
Мощность машины: 1500 Вт
Номинальное напряжение и частота: AC 110-230 V 60 / 50 Гц
Мощность инфракрасной лампы: 300 Вт
Мощность инфракрасного подогрева шасси: 1200 Вт
Размер рабочего стола: 320X330 мм
Эффективная площадь нагрева инфракрасного корпуса лампы: 60X60 мм
Предварительный нагрев шасси размер подогрева: 245X260 мм
Подогрев шасси регулируемая температура: 0 ℃ -350 ℃
Размеры: 316 мм X 410 мм X 290 мм
Основные компоненты
Корпус паяльной станции * 1
Корпус инфракрасной лампы * 1
Козловая рама * 2
Шнур питания * 1
Руководство пользователя (CD-ROM) * 1
Инструкции
1. Эксплуатация оборудования
Подходит для: ① поместите машину на платформе, для подключения источника питания, датчики, инфракрасный светильник тела и включите выключатель питания. Отображается исходный дисплей на передней панели ЖК-экрана.
② Нажмите клавишу F1, услышите щелчок, электрическая нагревательная пластина начинает работать, нажмите клавишу F1 снова, услышите щелчок, электрическая нагревательная пластина перестает работать.
③ Нажмите клавишу F2 и услышите тикающий звук, корпус инфракрасной лампы начинает работать. Нажмите клавишу F2 снова и услышите тикающий звук, корпус инфракрасной лампы перестает работать.
2. Параметры выбора температуры и кривой
① Нажмите F3, чтобы войти в интерфейс настройки температуры и кривой. Сначала установите температуру предварительного нагрева инфракрасного шасси предварительного нагрева (например, установите температуру предварительного нагрева до 113 градусов), нажмите клавишу F3 / F4 для перемещения температуры вверх/вниз, И нажмите клавишу F1, чтобы сохранить после завершения настройки. Когда вы услышите Два щелчка после успешного сохранения
② Нажмите F2, чтобы войти в интерфейс настройки выбора кривой
③. Нажмите F2, чтобы выбрать различные температурные кривые (есть восемь температурных кривых на выбор в последовательности), нажмите F1, чтобы сохранить выбранные кривые, и нажмите F3, чтобы вернуться к основному операционному интерфейсу.
④. Нажмите клавишу F2 и услышите тикающий звук. Инфракрасная лампа начинает работать в соответствии с выбранной температурной кривой.
⑤ После завершения обработки он автоматически вернется к интерфейсу запуска. Если вам нужно остановить во время обработки, вы можете нажать клавишу F2, чтобы принудительно завершить и вернуться к основному операционному интерфейсу.
3. Настройка программы кривой
① Нажмите клавишу F3, чтобы войти в интерфейс настройки температуры и кривой. Сначала установите температуру предварительного нагрева электрической нагревательной пластины (например, установите температуру предварительного нагрева до 113 градусов), нажмите клавишу F3 / F4, чтобы переместить температуру вверх/вниз. После завершения настройки нажмите клавишу F1, чтобы сохранить ее. Когда вы услышите описание двух кликов успешно сохранено
② Нажмите F2, чтобы войти в интерфейс настройки выбора кривой
③ Нажмите F2, чтобы выбрать различные температурные кривые; Есть восемь температурных кривых на выбор.
④ На интерфейсе кривой, который нужно установить, нажмите F4, чтобы выбрать точку, которая будет установлена, и нажмите F5, чтобы установить точку, когда мигает сетка появится в этой точке. Нажмите клавишу F3 / F4 для изменения температуры вверх/вниз. Нажмите клавишу F1 / F2, чтобы уменьшить/добавить время. Нажмите F5 для подтверждения после редактирования (мигание исчезает и изменяется в исходном мигающем состоянии). К следующему абзацу конкретный метод редактирования такой же, как и выше. Нажмите F1 для сохранения текущей кривой, нажмите F3 для возврата к основному операционному интерфейсу и отредактируйте кривую.
⑤ Нажмите клавишу F2 и услышите тикающий звук. Инфракрасная лампа начинает работать в соответствии с заданной температурной кривой.
4. Цель каждой кривой температуры заключается в следующем:
Кривая 1, подходит для пайки с относительно низким содержанием свинца; Например: 85Sn / 15Pb 70Sn / 30Pb и т. Д.;
Кривая 2 подходит для удаления припоя с относительно низким содержанием свинца, например: 85Sn / 15Pb 70Sn / 30Pb и т. Д.;
Кривая 3, подходит для пайки с относительно большим количеством свинца; Например: 63Sn / 37Pb 60Sn / 40Pb и т. Д.;
Кривая 4, которая подходит для удаления припоя с относительно большим содержанием свинца, например: 63Sn / 37Pb 60Sn / 40Pb и т. Д.;
Кривая 5, подходит для пайки с высокой температурой плавления бессвинцового припоя; Например: Sn / Ag3.5; Sn / Cu.75 Sn / Ag4.0 / Cu.5 Sn95.5 / Ag3.8 / Cu0.7 и т. д.;
Кривая 6, подходит для удаления высокоплавленного бессвинцового припоя; Например: Sn / Ag3.5; Sn / Cu.75 Sn / Ag4.0 / Cu.5 Sn95.5 / Ag3.8 / Cu0.7 и т. д.;
Кривая 7, подходит для бессвинцового припоя с температурой плавления в припое; Например: Sn / Ag2.5 / Cu.8 / Sb.5; Sn / Bi3.0 / Ag3.0 и т. Д.;
Кривая 8, подходит для демонтажа бессвинцового припоя со средней температурой плавления; Например: Sn / Ag2.5 / Cu.8 / Sb.5; Sn / Bi3.0 / Ag3.0 и т. Д.;
4. Специальные напоминания
① При разборке чипа выберите соответствующую кривую в соответствии с размером чипа и требованиями к процессу сварки. После достижения пикового значения заданной температуры или расплавления оловянной пластины, снимите чип с помощью вакуумной присоской или пинцета.
② Когда задан температурный кривой инфракрасной лампы, отношение температуры к времени не может быть больше 2 ° C / S, И установленное значение каждого периода времени не может превышать 250 секунд.
③ Нажмите и удерживайте клавишу F1 и F5 одновременно перед включением питания, а затем включите главный выключатель питания. Когда вы услышите непрерывный звуковой сигнал, вы можете восстановить заданную кривую до заводской стоимости.
④ В настоящее время существует много видов производства и использования припоя, и каждая компания выбирает очень по-разному. Есть много предметов о теоретическом анализе и тестовом анализе. По этим причинам, продукт, запущенный нашей компанией, может задать восемь кривых, каждая кривая имеет восемь сегментов, и время нагрева и температура каждого сегмента могут быть изменены. Клиент может повторно установить кривую нагрева в соответствии с температурой нагрева и временем, требуемым для припоя.
Основа для настройки кривой
1. Принцип оплавления пайки и кривая температуры
Когда PCB входит в зону нагрева (зона сушки), растворитель и газ в паяльной пасте испаряются, и в то же время поток в паяльной пасте увлажняет колодки, компонентные концы и штифты, паяльная паста смягчает, сворачивает и закрывает припой. Доска для изоляции подушечек и компонентных штифтов от кислорода; PCB входит в зону теплоизоляции, чтобы PCB и компоненты были полностью разогреваны, чтобы предотвратить попадание платы в область пайки и нагревание слишком быстро, чтобы повредить PCB и компоненты; когда PCB входит в область пайки, Температура быстро поднимается, чтобы припой достиг расплавленного состояния, жидкий припой к печатной плате, и сторона компонента PCB входит в зону охлаждения, так что Паяные соединения затвердеваются, И вся пайка оплавления завершена.
Кривая температуры является ключом для обеспечения качества пайки. Фактическая кривая температуры и наклон повышения температуры и пиковая температура кривой температуры паяльной пасты должны быть в основном одинаковыми. Скорость повышения температуры до 160 ° C контролируется при температуре около 1 ° C. Если скорость повышения температуры слишком быстрая, с одной стороны, компоненты и печатная плата нагреваются слишком быстро, легко повредить компоненты, и PCB деформируется; С другой стороны, растворитель в паяльной пасте слишком Летучий. Быстро, легко проливать металлические компоненты, в результате чего припой шары. Пиковая температура обычно устанавливается на 20 ℃ -40 ℃ выше, чем температура плавления припоя, и время оплавления составляет 10-60 с. Низкая пиковая температура или короткое время оплавления вызовут недостаточную пайку, и в тяжелых случаях паяльная паста не расплавится; Высокое или длительное время оплавления, что приводит к окислению металлического порошка, что влияет на качество пайки, И даже повреждения компонентов и печатных плат.
2. Настройка кривой температуры
Установите в соответствии с температурным профилем с помощью паяльной пасты и предоставленным выше принципом пайки. Различные температурные профили для паяльной пасты с различным металлическим наполнением должны быть установлены в соответствии с температурной кривой, предоставленной производителем паяльной пасты. Кроме того, кривая температуры также связана с плотностью и размером печатной платы и нагреваемых компонентов. Как правило, температура пайки без свинца должна быть на 40 °C выше, чем температура плавления.
![1 (1)]()
![2]()
![3]()
![4]()
![5]()
![7]()
![8]()
Инструкции по использованию 1. Проверьте перед запуском и перед запуском Проверьте, подключен ли корпус инфракрасной лампы, датчик температуры и шнур питания перед запуском. 2. Регулировка и подготовка перед распаковкой/переработкой ① Размещение и Настройка платы PCB: Аккуратно Вытяните скользящая скоба, ослабьте кронштейн, чтобы закрепить маховик, отрегулируйте кронштейн печатной платы, выровняйте печатную плату со слотом на кронштейне, поместите ее на кронштейн печатной платы, И плотно прикрутите кронштейн печатной платы. Закрепите маховик, чтобы зафиксировать печатную плату; Перемещайте скользящая скоба, чтобы выбрать подходящее рабочее положение. ② Регулировка держателя инфракрасной лампы Ослабьте корпус лампы и затяните маховик, перемещайте маховик корпуса лампы, выровняйте лазер корпуса инфракрасной лампы с центром чипа, который должен быть опрессован/переработан, зафиксируйте корпус лампы и затяните маховик, И Отрегулируйте высоту корпуса лампы, поворачивая ручку фокуса, рекомендуется держать высоту крышки лампы и демонтажа объекта на 20-30 мм. ③ Отрегулируйте положение инфракрасного датчика температуры лампы Поместите инфракрасный светильник с датчиком температуры на чип или рядом с ним, а затем отрегулируйте положение печатной платы с датчиком температуры предварительного нагрева, сделайте печатную плату датчиком температуры предварительного нагрева близко к шасси предварительного нагрева, И нанесите поток вокруг чипа и головки датчика (сварочное сокровище или паяльное масло). Это сделает температуру, измеренную датчиком, более точной, и в то же время, это поможет флюсу пайки. Прокладки BGA будут более нетронутыми, что может эффективно предотвратить прилипание и тонирование подушек. 3. Процесс демонтажа/переработы Процесс демонтажа обычно: фиксация платы PCB, регулировка положения платы PCB и держателя лампы, выравнивание лазера инфракрасной лампы с чипом, который будет удален, регулировка высоты инфракрасной лампы, установка датчика температуры инфракрасной лампы, нанесение потока, Установка предварительного нагрева температуры шасси, выберите кривую температуры инфракрасной лампы, включите шасси с подогревом, включите инфракрасную лампу для нагрева чипа в соответствии с заданной температурной кривой, после достижения пика или после расплавления оловянной пластины, Используйте вакуумную присоске или Пинцет Для Удаления чипа. После того, как кривая температуры лампы будет выполнена, она вернется автоматически. После того, как хост достаточно остыл, выключите питание. Процесс оплавления обычно выглядит следующим образом: Процесс работы в основном такой же, как процесс разборки. Различия: сначала очистите колодки и Паяльные шарики, предварительно разогрейте печатную плату, поместите чип правильно, выполните предварительный нагрев, пайку и охлаждение в соответствии с температурой процесса оплавления паяльного шара. Демонтаж/ремонт различных полосок и контактных розеток (например, ЦП розеток и зазоров): Общая операция: сначала покрывайте части печатной платы, которые должны быть опрессованы, и компоненты, которые не опрессованы алюминиевой фольгой, затем закрепите печатную плату, которая будет опрессована на кронштейне печатной платы, закрепите ее и установите печатную плату, если температура тепла достигает 160-180 ℃, Поместите датчик температуры рядом с устройством демонтажа, откройте шасси предварительного нагрева, и через 3-5 минут или более устройство для демонтажа Может быть демонтировано после того, как оно равномерно нагревается. Специальная инфракрасная лампа может быть включена, чтобы помочь в нагреве, который может быстро отпаять устройство. Для двухсторонних досок вы можете сначала использовать более низкую температуру предварительного нагрева для предварительного нагрева печатной платы, а затем дополнить ее верхним нагревом. 4. Меры предосторожности и соответствующие инструкции при демонтаже/переработке ①, Когда чип покрыт твердым герметиком, можно использовать другие меры, такие как соль воды. Обратите особое внимание на контроль температуры во время процесса демонтажа, чтобы предотвратить переключение датчика и сделать измерение температуры неточным, что заставит чип нагреваться слишком долго, температура будет слишком высокой, и чип будет поврежден. ② При пайке/переработке относительно больших печатных плат, таких как компьютерные платы и Материнские платы XBOX360, не забудьте полностью Разогреть и высушить всю плату, которые могут быть выполнены в соответствии с требованиями процесса, предоставленными производителем, или могут быть обработаны на основе опыта; Только правильное управление может эффективно предотвратить деформацию платы PCB во время пайки/переработы чипа и проблемы, такие как ложная Пайка и чип warpage. ③ Для простых упакованных чипов рекомендуется предварительно прикрепить алюминиевую фольгу в центре чипа (положение кремниевой пластины), чтобы предотвратить перегрев и разрыв кремниевой пластины. Лучше, чтобы размер алюминиевой фольги немного больше, чем Кремниевая пластина, и она не должна быть слишком большой, в противном случае это повлияет на эффект сварки Чипа. Во время процесса распайки/переделки все пластиковые вставки в области, освещенной инфракрасной лампой, должны быть покрыты алюминиевой фольгой (но не полностью обернуты) для предотвращения деформации или повреждения при высокой температуре инфракрасной выпечки. ④ После оплавления/переработы очистите и высушите печатную плату, а затем протестируйте; Если нет, вы можете снова оплавить. Не могу повторить весь процесс снова. Ежедневное техническое обслуживание 1. После использования в течение определенного периода времени рекомендуется очистить нагревательную трубку в нижней части головки лампы с абсолютным спиртом! 2. Регулярно протирайте скользящую часть шатуна, направляющего стержня, полированного стержня и т. д. смазкой! 3. После завершения работы, не выключайте питание сразу, чтобы вентилятор полностью охлаждал корпус лампы и продлевал срок службы. Меры предосторожности 1. Будьте осторожны, работайте при высокой температуре, обратите внимание на безопасность. 2, не используется в течение длительного времени, вы должны отключить вилку питания!
