Особенности:

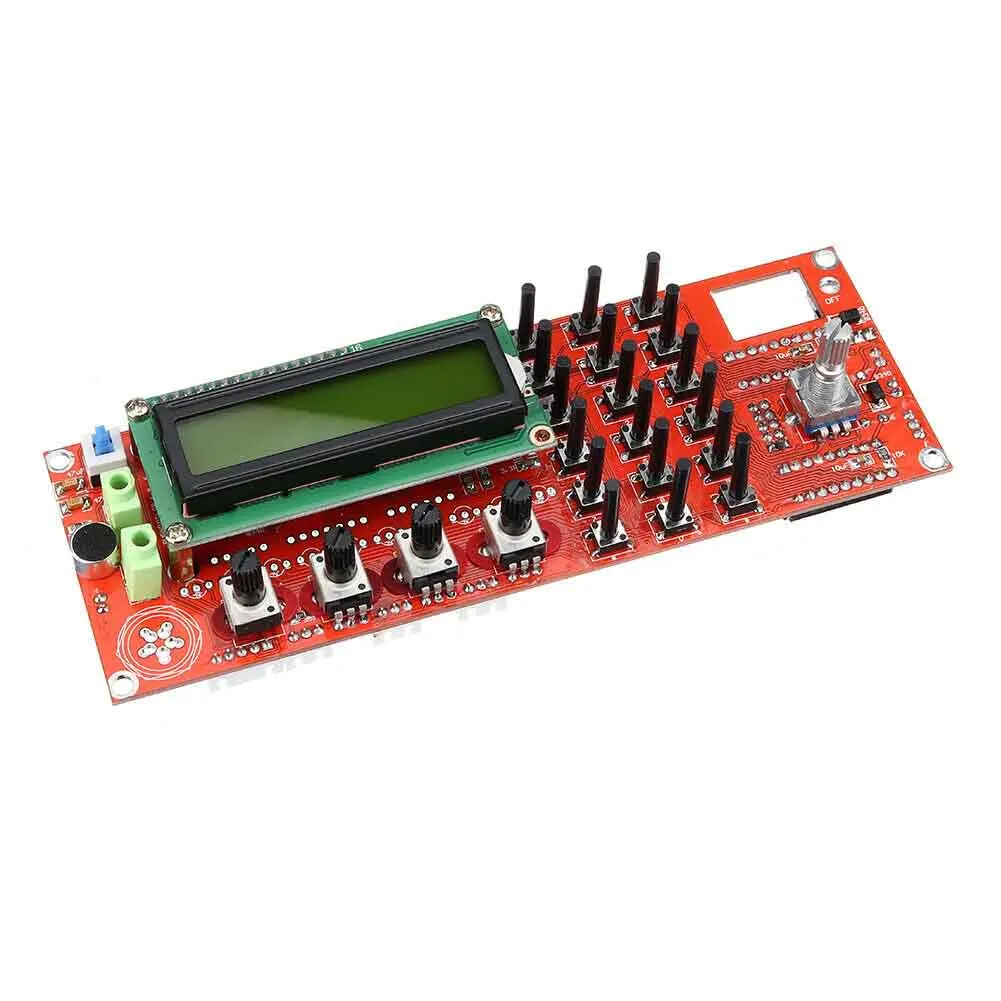

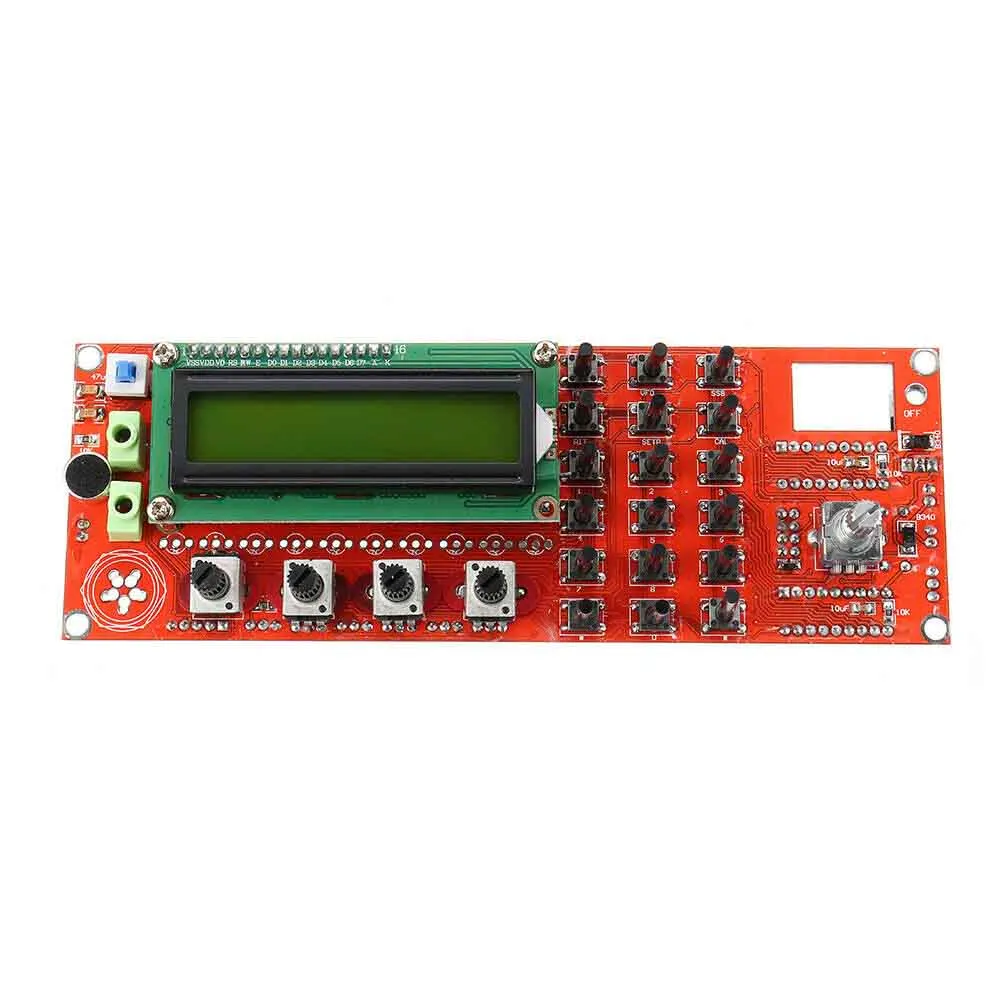

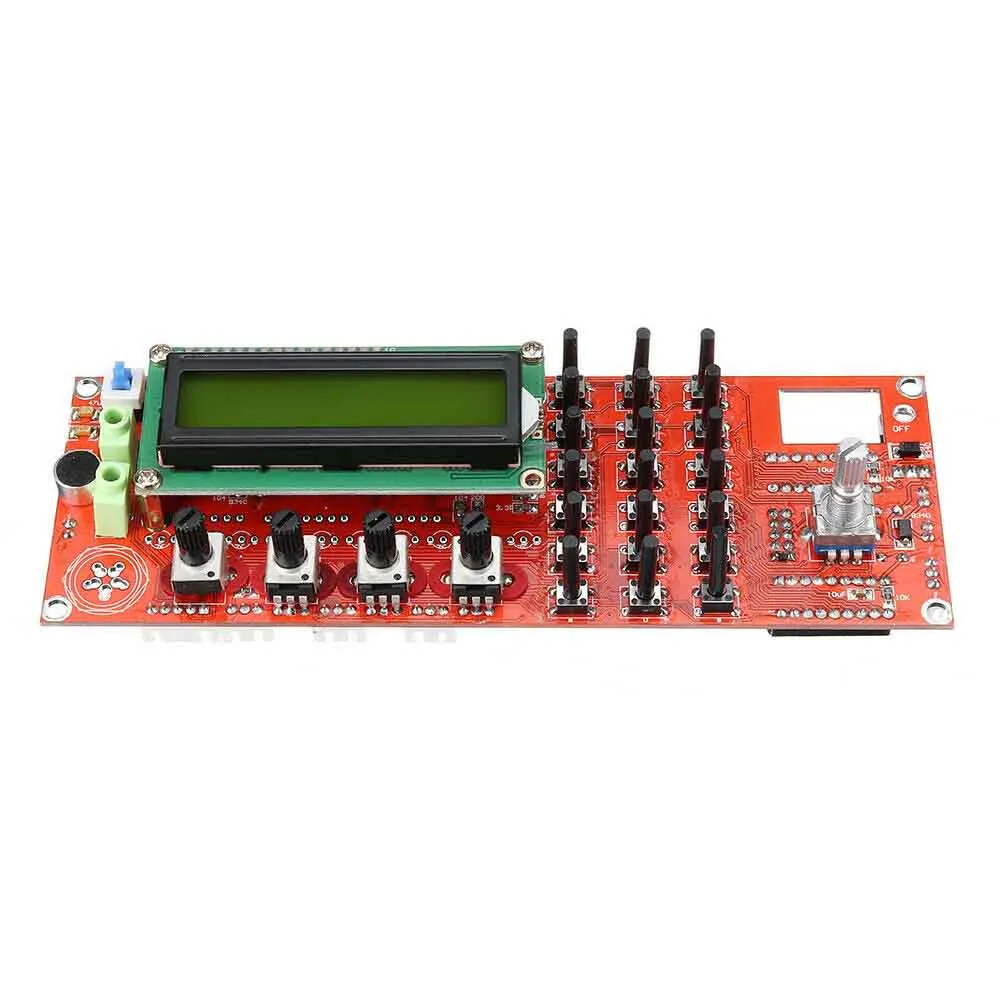

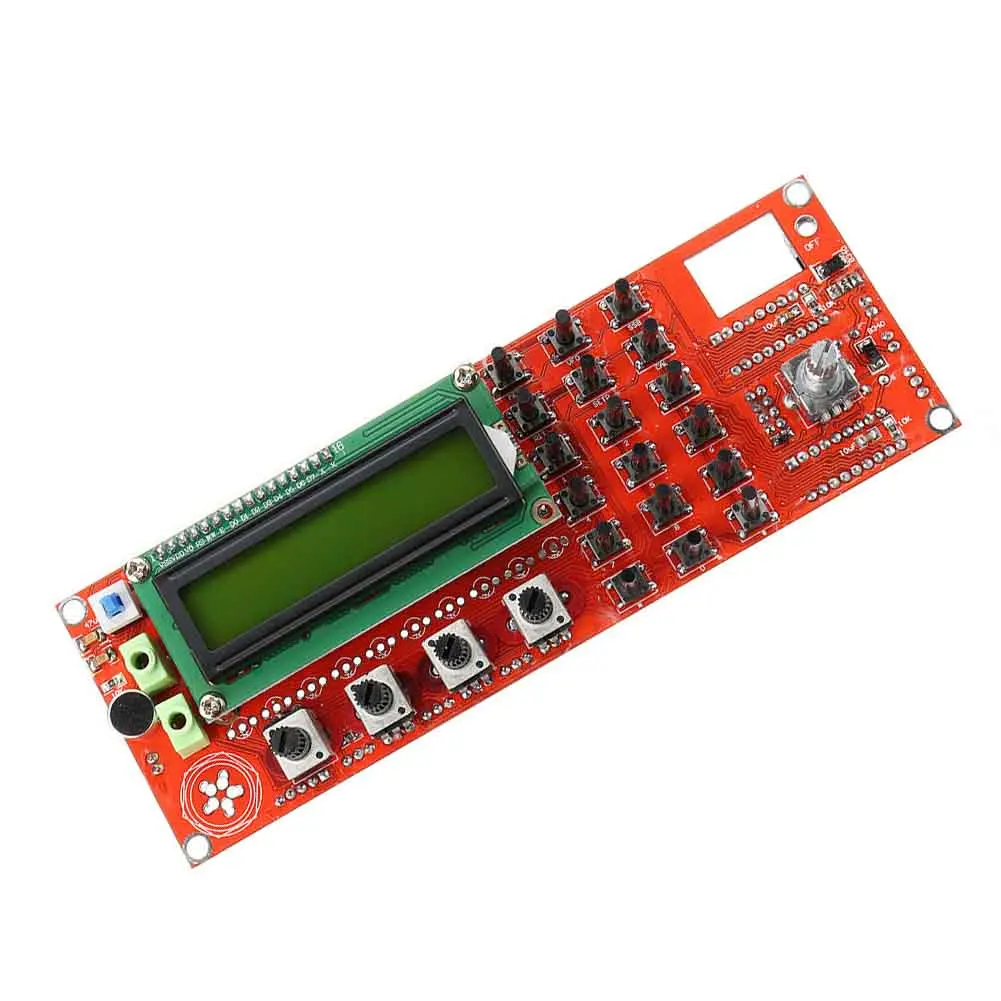

1. Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации.
2. Готовая продукция, DDS, цифровая частота прямого ввода, с потенциометром громкости,
Усилитель приобретает потенциометр полосы пропускания, потенциометр AGC, S-светодиодный дисплей стола, стоячий волновой светодиодный дисплей стола.
3. Поддерживает 0 ~ 55 МГц непрерывную регулировку на 1 Гц шаг.
4.Вход: 12 В.Выход: 12 В.

Технические характеристики:
Материал печатная плата монтажа
Цвет: красный
Вход: 12 v
Выход: 12 v
ENC: кодировщик
MEM: переключатель для режима памяти
VFO: переход от VFO A к VFO B или от VFO B к VFO A.
SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW, и on
RIT: Точная настройка до Частоты приема
Отдельно Кол-во: набор функций
KB-1 и KB-2 имеют общий Общий контакт, но не GND

Посылка включает в себя:
1 шт. x генератор сигналов DDS

Способ использования:
Нажмите CAL, включите питание, затем мы входим в экран настройки. Отпустите/отпустите кал.
A: Включите 6 XREFCLE: Настройка чип часы режим, регулировка частоты кодирования настройки. AD9851 Установите на 6-умножение частоты,
AD9850 Установите 1 частоту умножения. Нажмите CAL, затем быстро отпустите, чтобы войти в следующий шаг B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом.
AD9851 набор на генератор 6-умножьте канал, AD9850 набор по фактическим объемом производства осциллятор. Нажмите CAL, затем быстро отпустите, чтобы войти в Шаг C.
C: MIN_RX_DDS_FREQ: установка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы войти в шаг D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.
(Меньше 60 МГц будет в порядке). Нажмите CAL, затем быстро отпустите, чтобы войти в шаг E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы войти в шаг F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.
G: OFFSET_FREQ: настройка частоты смещения. Например, установите 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом.
Нажмите CAL, затем быстро отпустите, чтобы войти в шаг H.
H: мультипликатор: умножение для частоты. Следует установить как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.

Примечания:
1. Система DDS CLK: может использовать Частотный тестер, чтобы получить 30 МГц осциллятор, укоротить тестируемое значение на 6, а затем поставить многократное значение здесь.
При использовании AD9851 сделайте исходную настройку на 180000000.
2. Офсетный FREQ: можно установить как + или-. Поверните переключатель кодировщика для изменения значения, нажмите клавишу шаг, затем поверните переключатель кодировщика для регулировки шага.
Минимальная рабочая частота плюс (+) смещенная частота должна быть выше 0 (ноль).
Частота отображения:
RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)
TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
Частота, запрограммированная в DDS, рассчитывается как показано ниже.
RX = ABS (RX_DDS_FREQ)
TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
