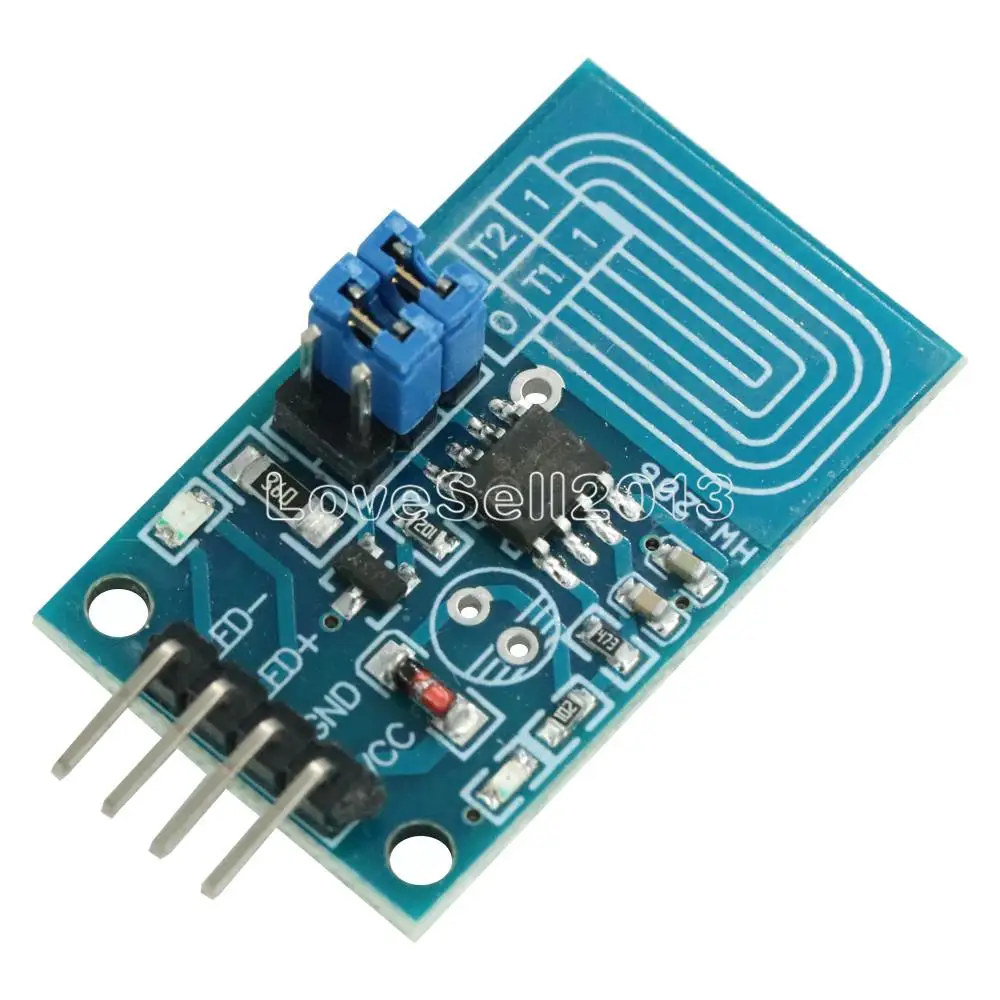

Модуль переключателя с емкостным сенсорным диммером устройство управления ШИМ

Описание
Размер печатной платы: l23мм * w20мм
Расстояние отверстия: 16 мм
Диафрагма: 2,5 мм
Напряжение диапазон: 2,4-5V
Максимальный выходной ток: 500 мА Особенности
1. Яркость лампы может регулироваться по требованию, она очень работает.
2. Он может касаться средней защиты, таких как стекло, акрил, пластик, керамика и так далее, что очень безопасно.
3. Широкое применение диапазон напряжения, вы можете выбрать произвольно между 2,4 V до 4,5 V.
4. Простая Прикладная схема, меньше периферийных устройств, легкая обработка, низкая стоимость.
5. Анти-мощность и помехи телефона, EFT может достигать выше +/-2КВ; Чувствительность и надежность сенсорного ответа не будут зависеть от близкого расстояния или мульти-угол мобильный телефон помех.
6. Установка: не нужно касаться медной фольги непосредственно, затемнение может быть обработано через акриловое стекло (выше 3 мм) или пластик.
7. Применение: он может управлять светодиодный модуль, светильник и так далее. Он доступен для внутреннего светодиодный светильник, светильник, DIY Автомобильный светильник с затемнением
8. Функция: одно касание, используя принцип емкостного касания. Функция по умолчанию-переключатель, затемнение, с эффектом яркости, светодиодный сенсорный затемнения. Светильник будет медленно включаться при включении светильник s и постепенно темнеет при выключении, что эффективно предотвращает раздражение глаз.
9. Режим затемнения: неполярный PWM затемнения.
10. Метод проводки: плата PCB (VCC,GND) является входом питания, (светодиодный +, светодиодный-) соединен с светодиодный лампой положительного и отрицательного уровня (отпечаток пальца) сенсорной области, также может выводить провод (проводка не должна быть слишком длинной), площадь медной кожи должна быть 2х3см. С медной фольгой модуль медной фольги будет сбоку на стороне корпуса.
11. Использование метода
А. Нажмите touch (время работы при касании составляет менее 550 мс), чтобы управлять лампой. Нажмите один раз, лампа загорается; Нажмите еще раз, лампа выключена. Начальная яркость ламп фиксируется для всей яркости 90%.
Б. Нажмите на касание в течение длительного времени (время работы сенсора составляет более 550 мс), вы можете достичь плавного затемнения света. Пресс долго после того, светильник уровни постепенно расти светильник уровней в тех случаях, когда выдается после того, как время выхода на стоянке в соответствующем яркость, долгое время, если посылка весит больше три секунды, В светильник уровней, чтобы достичь максимальной яркостью не изменяется; Снова длинная Пресс сенсорный экран, Светильник уровни постепенно уменьшается, чтобы остановить в тех случаях, когда вы отпустите светильник уровня в соответствующем яркость Время выпуска, в том случае, если в течение длительного времени более чем на три секунды, светильник уровней по достижении минимального яркость не меняется.



1 шт. Новый емкостный сенсорный диммер PWM панель управления диммер модуль
