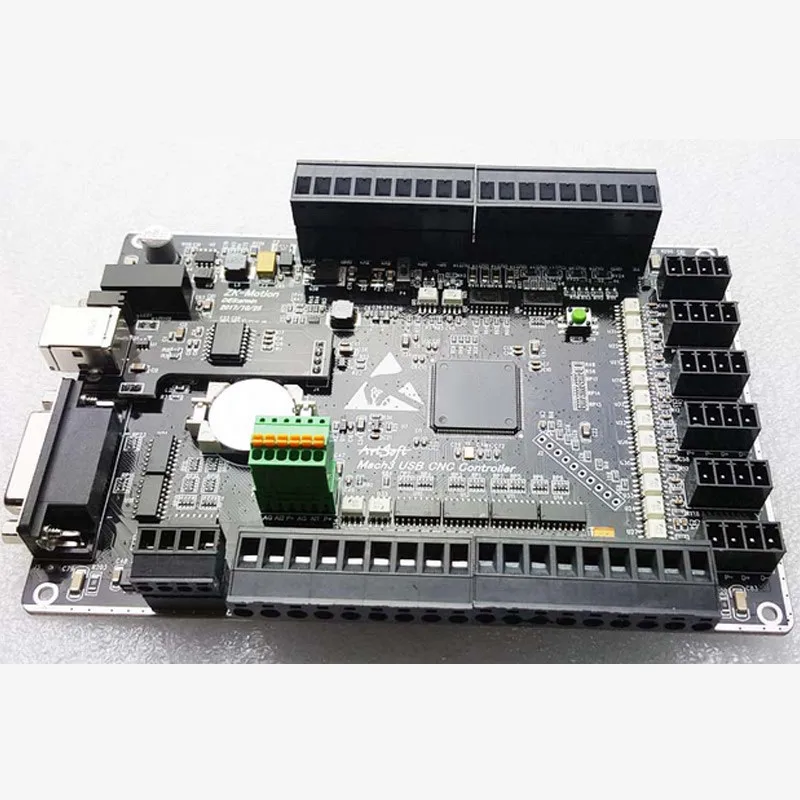

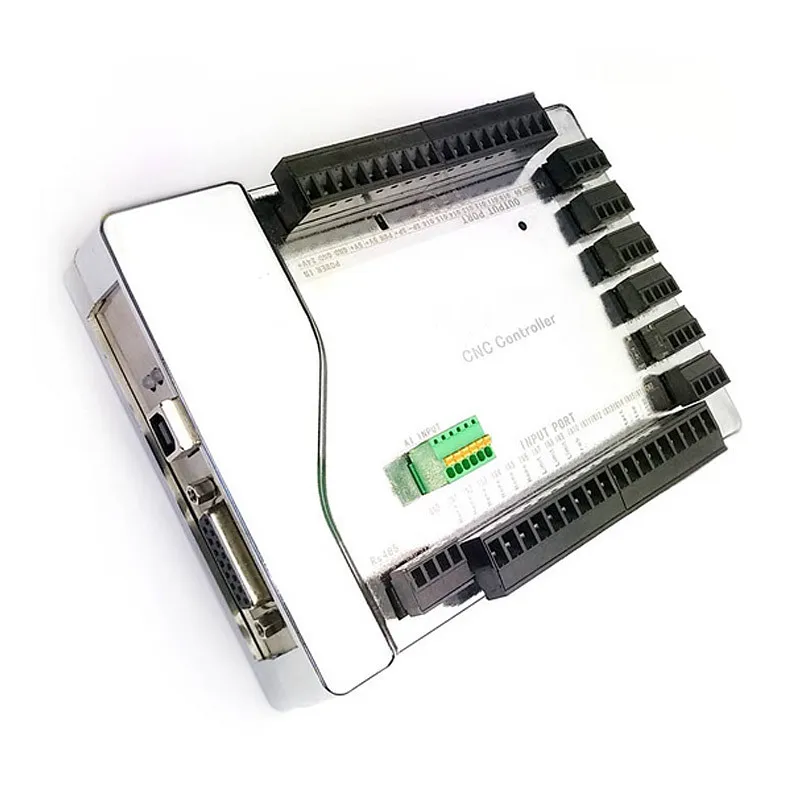

Mach3 USB CNC3/4/5/6 оси гравировальный станок токарный для Интерфейс доска motion

Mach3 USB CNC3/4/5/6 оси гравировальный станок токарный для Интерфейс доска motion

Характеристики

Поддержка всех версий Mach3

Поддержка всех версий Windows, включая Win8/Win10

USB не требует драйверов, все версии Windows plug and play, и поддержка горячего подключения.

Шина USB использует высококлассную микросхему магнитной соединительной изоляции, которая отличается от изоляции оптопары входом и выходом общей контрольной карты, обеспечение сверхвысокой надежности и абсолютной безопасности компьютера USB. В то же время, он обеспечивает сильную способность ЭМС анти-помех.

Одночиповая, система более усовершенствована, и стабильность гораздо выше, чем средний многочиповый метод обработки.

Двухъядерный сверхскоростной процессор (одно ядро с максимальной частотой 204 МГц), мощность обработки чрезвычайно избыточна. Он также гарантирует импульсный выход частота 1000 кГц на ось под 3 оси связь, а затем импульсный Выходная частота 750 кГц на ось под 4-осевой связь, и импульсный выход частотой 6-axis связь до 500 кГц, который может быть подключен к серво/шаговый двигатель.

Размер буфера управления движением может быть установлен для обеспечения стабильной работы во время быстрого цикла интерполяции, и он может работать плавно, когда компьютер перегружен.

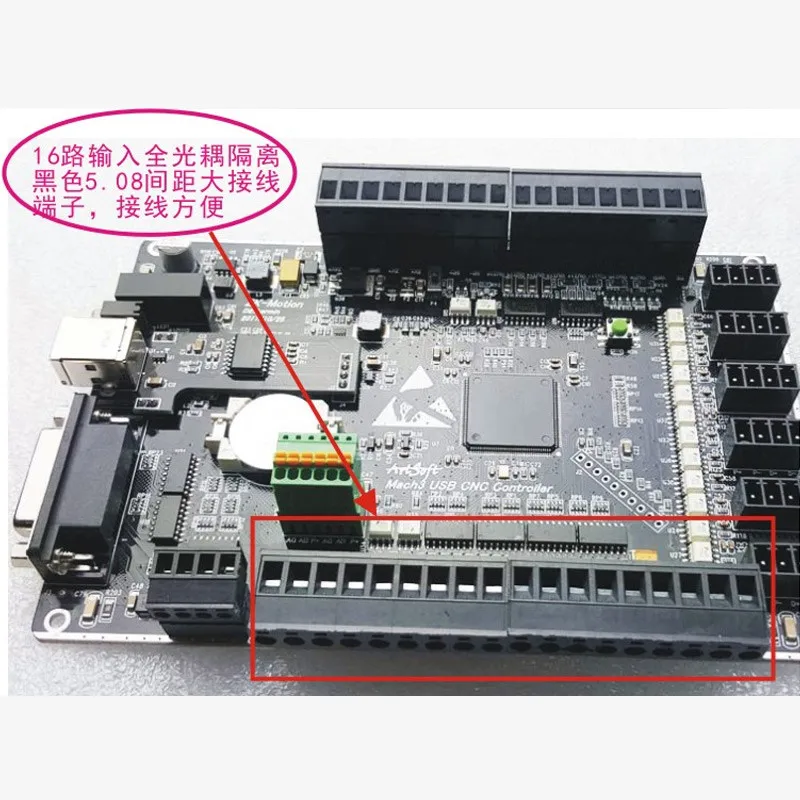

С 16 изолированными входными портами, входной интерфейс проще, порт сухих/влажных контактов можно использовать, и проводка проще. Метод сухого контакта может быть соединен с заземляющим проводом путем внешнего подключения к физическому выключателю. Все 16 входных портов имеют индикацию сигнала, когда индикатор низкий, светильник индикатора включен, и отладка проста и ясна.

Имеет максимум 24 выходных порта (8 каналов, RS485 может расширить 16 каналов), 32 входных порта (16 каналов, RS485 может расширить 16 каналов).

Выходной порт управления скоростью ШИМ (изолированный), частоту ШИМ можно установить, рабочий цикл 0 ~ 1000 можно непрерывно регулировать.

С функцией измерения скорости фактическая скорость вращения шпинделя отображается в режиме реального времени на интерфейсе Mach3, и измерение является точным и стабильным.

С 256 байтами пространства NVRAM можно сохранить значения координат 6 осей и номер линии обработки. Вам не нужно менять при следующем включении.

Все выходы оси движения-это дифференциальные сигналы, которые могут быть подключены к высокоскоростному входу сигнала сервопривода.

Рабочая ось может быть настроена на поддержку двойной оси X, двойной оси Y и двойной оси Z. Мягкая Обработка нижнего слоя делает систему более безопасной.

Обновление программного обеспечения удобно, есть кнопка первой помощи кисти, прошивка бесплатно чистить, USB щетка очень удобна, нет необходимости беспокоиться о проблеме чистки, как чистить можно обновить по USB.

Изолированная шина RS485, может расширить вход и выход или подключиться к позиции чтения сервопривода, подключить шкалу решетки и т. д. (требует пользовательской разработки)

Полностью изолированный, все входы и выходы изолированы от ядра управления движением, и изоляция импульса изолирована с помощью высокоскоростных 10 м оптопары. Поддерживается одиночный/двойной импульсный режим.


Обновление ZKMotion до nMotion в основном имеет следующие точки:
1. Импульсный выход является высокоскоростной 10 м оптопары изоляции, которая действительно достигает скорости каждой оси 3 оси 1000 кГц, 4 оси 750 кГц, 6 осей 500 кГц.

2. Выход модернизировано от оригинального 4-полосная изоляцией для 8-канальный видеорегистратор full изоляции. Интерфейс маховика обновлен от оригинального неизолированного до полностью изолированного.

3. Входной интерфейс принимает только NPN или контактный тип сухого распределительного переключателя, без резистора, без напряжения, это 5 VPNP и NPN совместимый дизайн.

4. С интерфейсом шины RS485, расширение по умолчанию 8 входных и выходных плат расширения, прямая стыковка, также может быть разработана в соответствии с потребностями стыковочного сервопривода для чтения данных энкодера, или подключен к решетке автобуса.

Вопросы и ответы

1. Вопрос: Как установить программное обеспечение?
О: в настоящее время программное обеспечение nMotion разработало специальное Установочное программное обеспечение, если Загрузка непосредственно установлена.

2. Вопрос: Как используется контрольная карта?
О: Вы должны внимательно ознакомиться с инструкцией по эксплуатации. В главах руководства описывается использование импульсного порта, входного порта и выходного порта, а также добавленные функции. Контрольная карта обычно питается от 24 В постоянного тока. Для получения более подробной информации, пожалуйста, обратитесь к описанию продукта вручную. Подключите USB к компьютеру и установите программное обеспечение Mach3. После того, как Сброс будет нормальным, вы можете управлять им. Как правило, линия управления направлением импульса может быть перемещена.

3. Вопрос: Что такое дрожание в обработке контрольной карты?
О: как правило, программное обеспечение не настроено правильно. Если производительность компьютера слишком низкая, это, как правило, вызвано функцией «постоянной скорости резки линии». Выключите функцию «постоянная скорость резки линии» на странице «настройки». Конечно, есть и причины для неправильного открытия других функций. Необходимо исходить из фактической ситуации, и это в основном причина, чтобы использовать точечную кривую, чтобы ходить вверх и встряхнуть.

4. В: Какова причина остановки контрольной карты после 1 часа работы?
Ответ: перед отправкой контрольной карты, код активации обычно передается. Если обнаружится, что отсутствует код активации, своевременно обратитесь в магазин для получения кода активации, соответствующего коду SN.

5. Вопрос: ограничение входного порта, какой порт является исходным, как подключить?
О: в настоящее время контрольная карта имеет различные Примеры схемы подключения. Чертеж относительно тонкий, и 16 функций входного порта на самом деле одинаковые. Все они реализуются по конфигурации программного обеспечения, поэтому вам нужно внимательно ознакомиться с входным портом инструкции.

6. Вопрос: Как использовать выходной порт, как использовать его?
Ответ: каждая версия выходного порта представляет собой транзистор Тип npn выход, который действует только как Тяговый ток и не имеет выходного напряжения, поэтому нет необходимости измерять выходное напряжение.

7. Вопрос: Как подключается Шпиндельный инвертор?

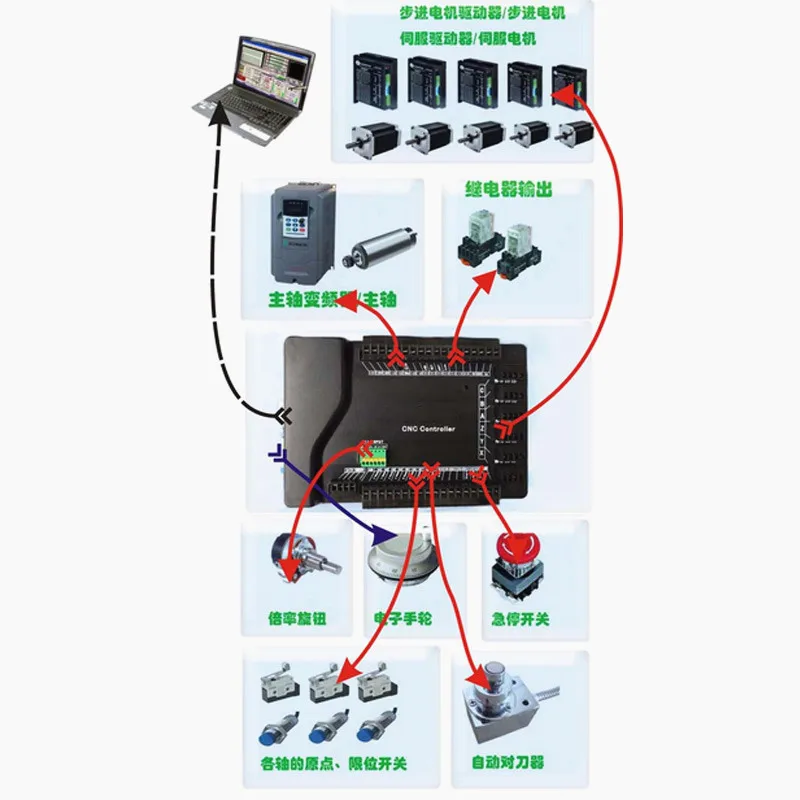

Ответ: инвертор используется для привода шпинделя. Контроллер отправляет сигнал напряжения инвертору для регулировки частоты. Есть только один сигнал напряжения и положительные и отрицательные сигналы управления. Проводка очень проста. Определенная проводка не определяется контроллером. Чтобы увидеть руководство инвертора, общее руководство инвертора более ясно. Некоторые параметры инвертора также должны быть прочитаны руководством инвертора. Например, настройте внешнее напряжение для управления частотой инвертора. Функция порта управления-вращение вперед, обратное вращение или другое. Пример подключения: Есть два разъема GND и COM на инверторе, которые должны быть коротки, и подключены к источнику питания карты управления. Если X2 изменен, он может быть подключен к O15 контрольной карты, X1 может быть подключен к O16, инвертор терминал управления напряжением VI подключен к PWM терминалу карты управления (вышеуказанные названия терминалов приведены только в качестве примера, и конкретные названия подпадают под руководство инвертора).

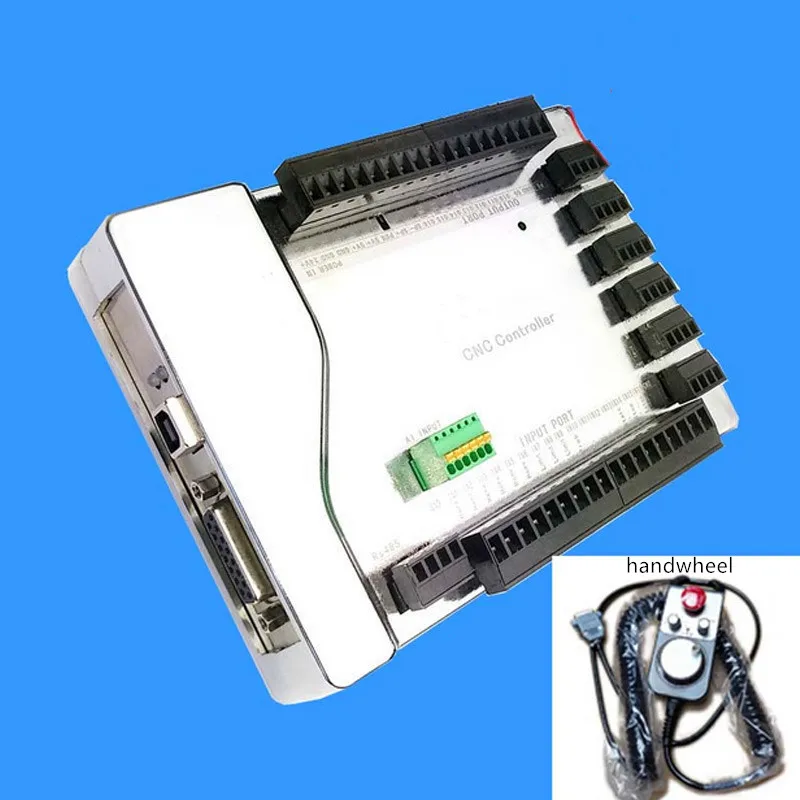

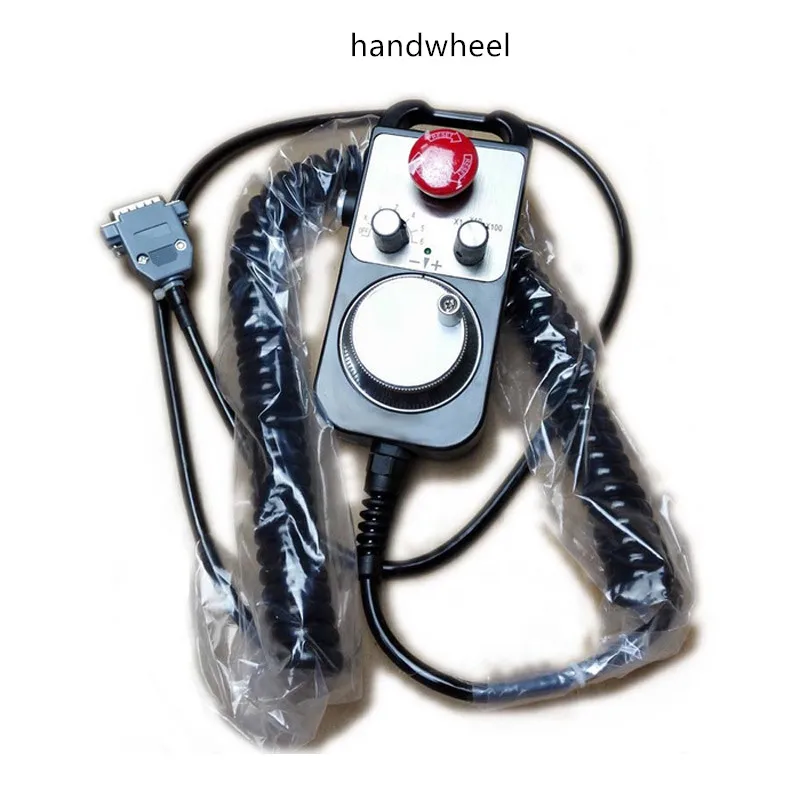

8. В: почему я не могу использовать маховик?
A: a. Нажмите клавишу TAB, чтобы выпрыгнуть из вспомогательной панели MPG, и нажмите «режим MPG/режим прокачки/режим челнока» (разные версии интерфейса называются по-разному).
B. Белая кнопка на маховике с аварийной остановкой нажмите и удерживайте, чтобы выбрать ось или увеличение.
С. Боковая белая кнопка нажмите и удерживайте маховик, чтобы отпустить и остановить.

9. Вопрос: Что происходит с кнопкой аварийной остановки на маховике?
A: Кнопка аварийной остановки на маховике эквивалентна IN17 на входном порте, то есть номер порта ESTOP составляет 2 в конфигурации входного порта, и пин-номер 17. Версия ZKMotion активна, а версия nMotionV5 активна. Пользователь может отрегулировать активный уровень в соответствии с фактическими условиями тестирования.
