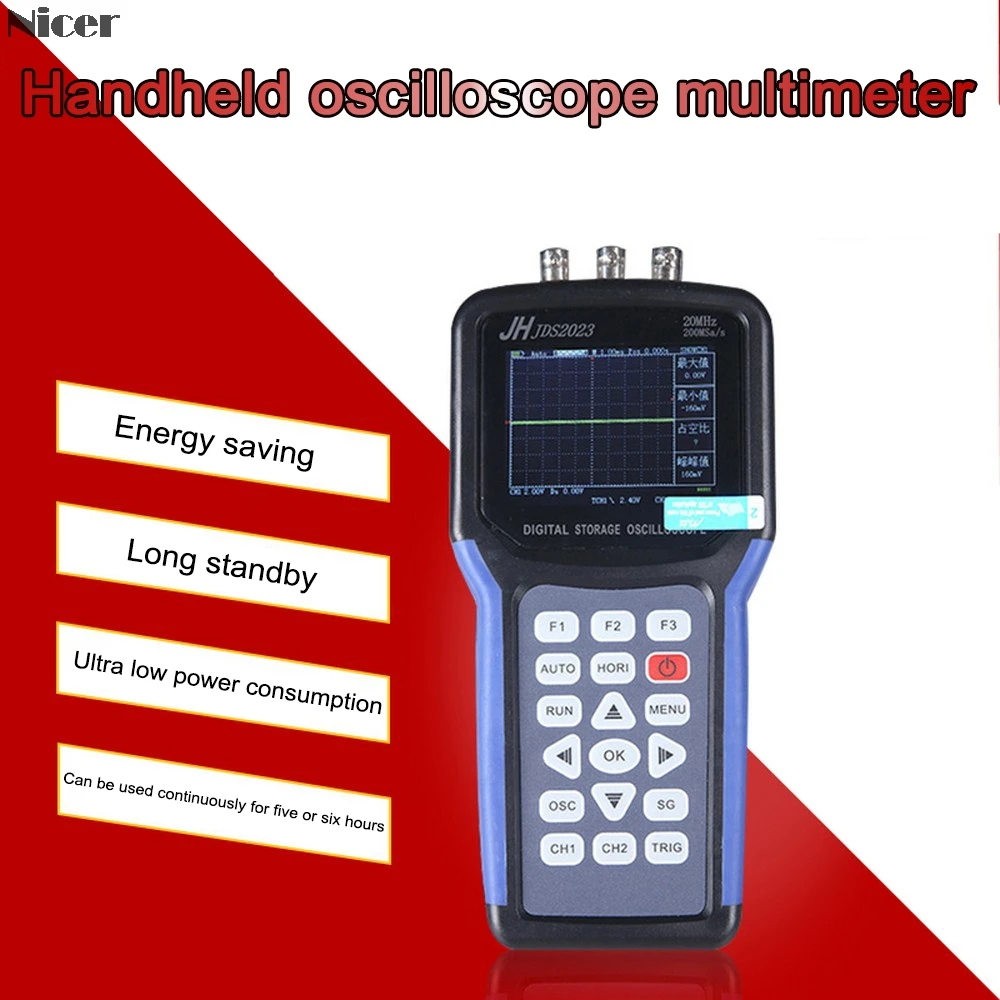

Портативный Ручной осциллограф Jinhan JDS2023 цифровой Storagesignal функция генератор 20 МГц осциллограф AC/DC входное соединение

• Профессиональный цифровой осциллограф с 1CH, максимальной частотой дискретизации 200MSa/s и пропускной способностью 20 МГц.
• Цветной TFT ЖК-дисплей с разрешением 320*240 пикселей, прост и понятен для чтения.
• Яркость подсветки можно регулировать; Цветной дисплей/черно-белый дисплей для выбора.
• Поддерживает меню на китайском и английском языках.
• В сочетании с функцией генератора сигналов можно измерять частоту, рабочий цикл, амплитуду и смещение.
• Хранение данных с интерфейсом USB, глубина хранения 2K.
• Режимы запуска: автоматический, нормальный, одиночный.
• Доступный триггер Rising/falling edge, который может измерять от 50 Гц до 40 МГц.
• Время и напряжение курсора, пик-пик/рабочий цикл/Измерение частоты.
• Питание от 1*18650 3,7 V литиевая батарея, с зарядным устройством и зарядным устройством для удобной зарядки.

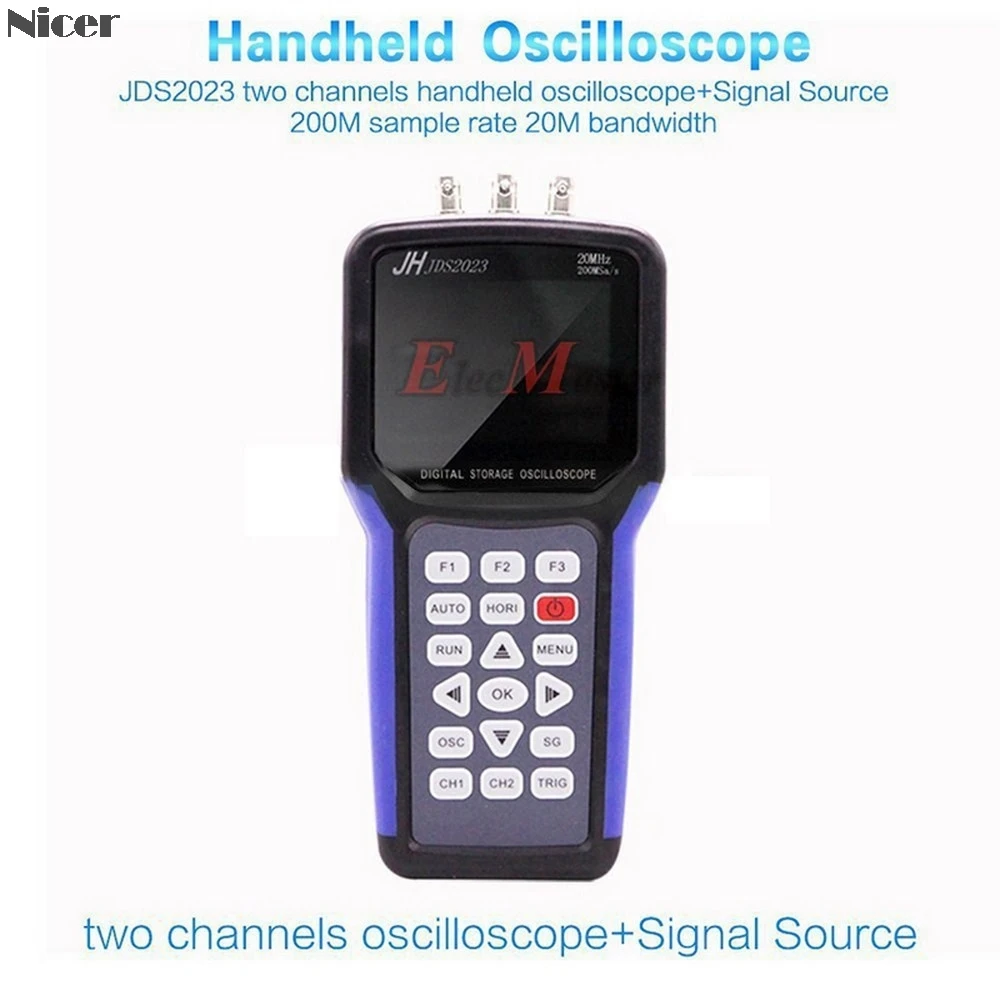

20 МГц 200 м Sa / s двухканальный вход
Входное соединение: AC, DC (AC, DC)
Входное сопротивление: 1MΩ 25pF
Максимальное входное напряжение: 40 в (зонд X1); 400 В (зонд X10) может измерять напряжение 220 В; (зонд X100) может измерять напряжение 2000 в
Затухание зонда: 1X, 10X
Настройка коэффициента затухания зонда: 1X, 10X, 100X

Система обнаружения сигнала
Метод выборки: выборка в реальном времени, Выборочная выборка в случайном порядке
Глубина хранения: 4K (2K на канал)
Режим приобретения: выборка, пиковое Обнаружение

Вертикальной системы
Вертикальная чувствительность: 10 мВ-5 в (зонд 1X) 100 мВ-50 в (зонд 10х) (шаг 1,2 5,5)
Вертикальная Точность: +/- 3%
Разрешение по вертикали: 8bit
Ширина ремешка: 20 МГц
Горизонтальные системы
Частота дискретизации в реальном времени: 200 MSa / s
Горизонтальный диапазон сканирования: 10NS/div-5S / div

Триггерной системой
Режим: автоматический, нормальный и одиночный
Тип: поднимающийся край, опускающийся край
Автоматическое обнаружение: поддержка (50 Гц-40 МГц)
Математические операции: CH1 + CH2, CH1-CH2, CH2-CH1
Измерительная система
Измерение курсора: поддерживает курсоры времени и напряжения
Метод измерения: ручной
Измерения: от пика до пика и частота

Оборудование
Экран: 3,2 дюймов, 16 бит true color, TFT, 320*240
Батарея: 3000 + мА литиевая батарея (одна батарея в течение 5 часов или около того)
Размер: 202*100*35 (мм)
Цифровые каналы: 200 м выборка

Генератор сигналов
Частота: Синусоидальная волна (1 Гц-5 МГц); Другая (1 Гц-1 МГц)
Рабочий цикл: 0% - 100%
Амплитуда: 100 мВ-4 в
Смещение: + (0V -2V)

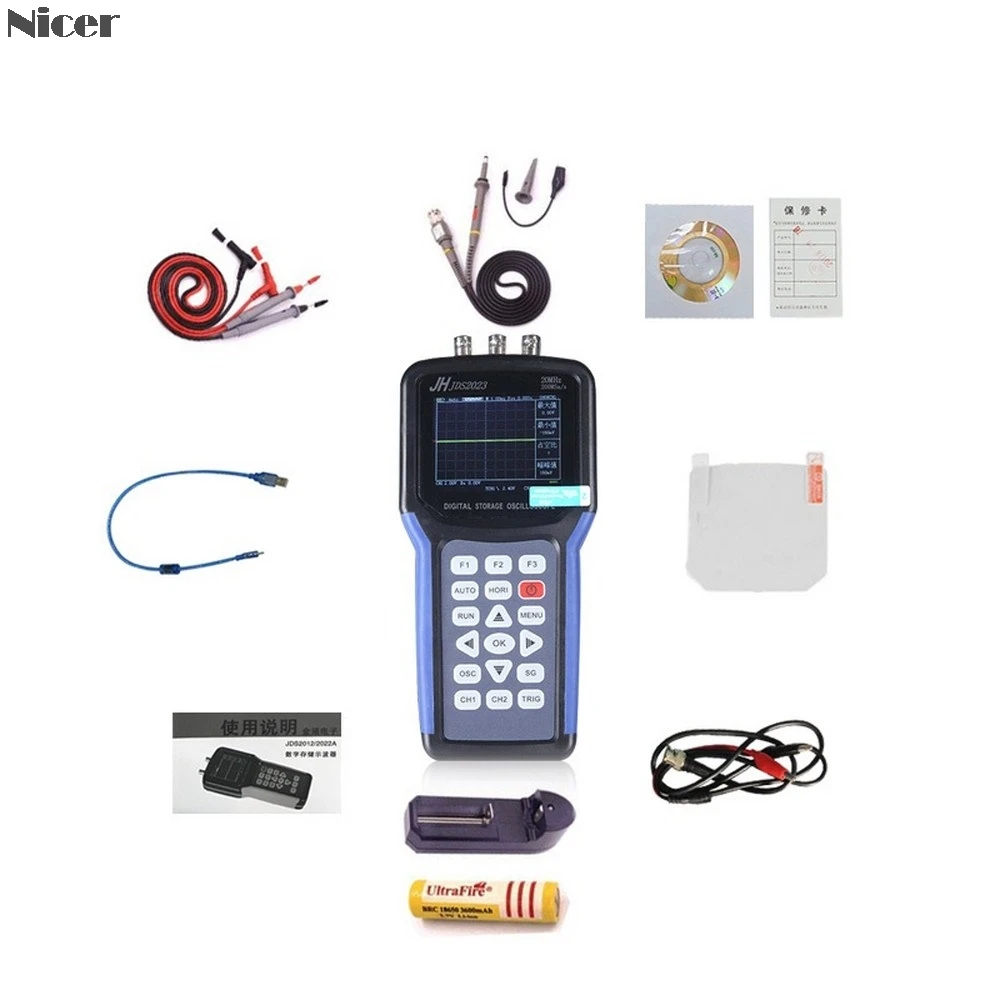

1 * JDS2023 осциллограф
1 * зонд генератора сигнала
1 * щуп осциллографа
1 * Батарея Зарядное устройство
1 * USB кабель
1 * Экран протектор
1 * CD-плеер
1 * Руководство пользователя
1*18650 литиевая батарея
