Паяльная станция BGA с 3 зонами экономичная паяльная функцией выравнивания

Паяльная станция BGA с 3 зонами экономичная паяльная функцией выравнивания

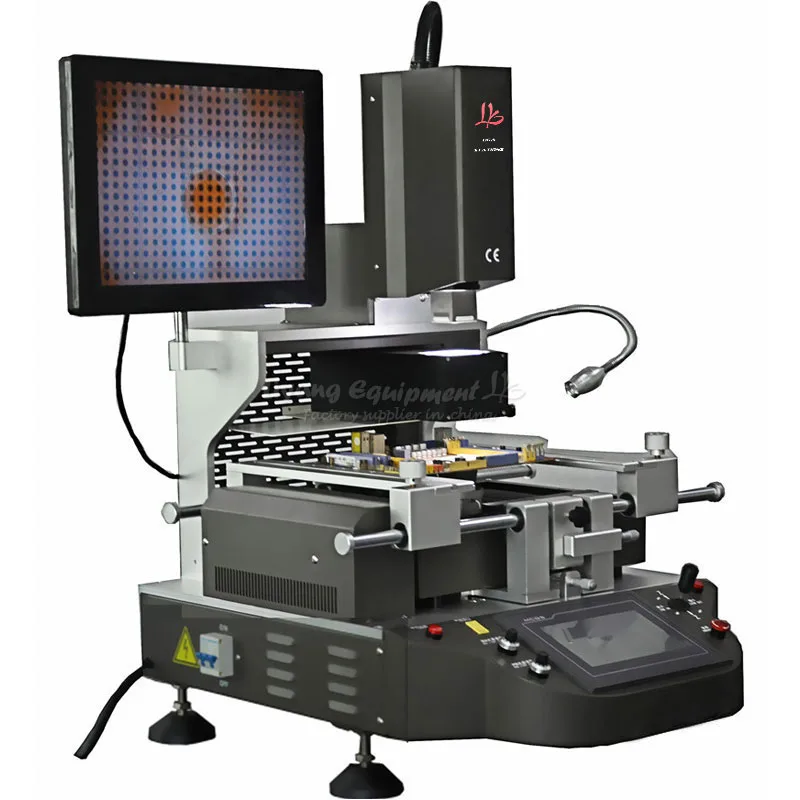

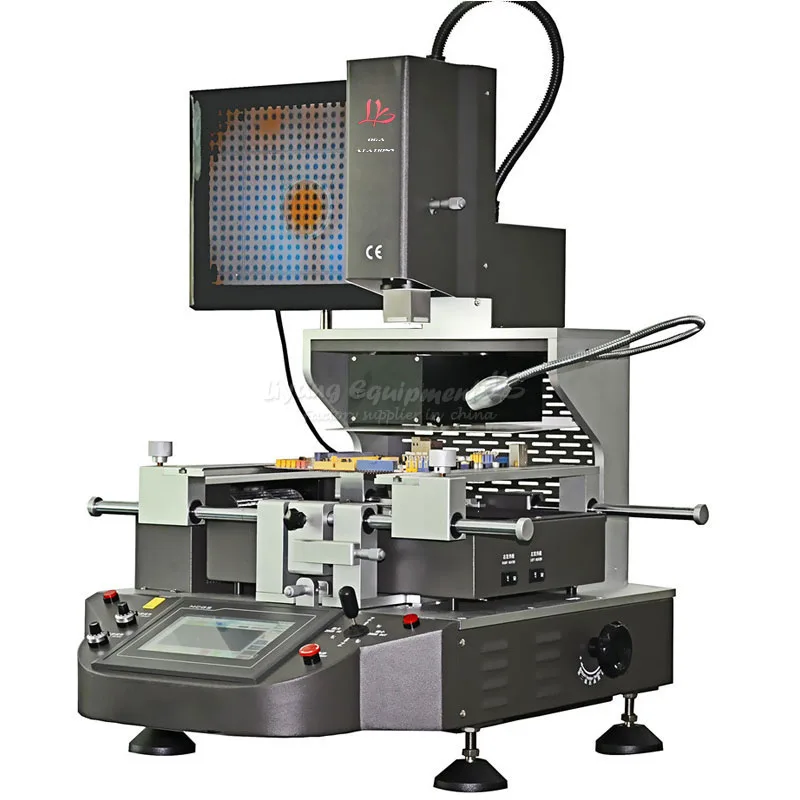

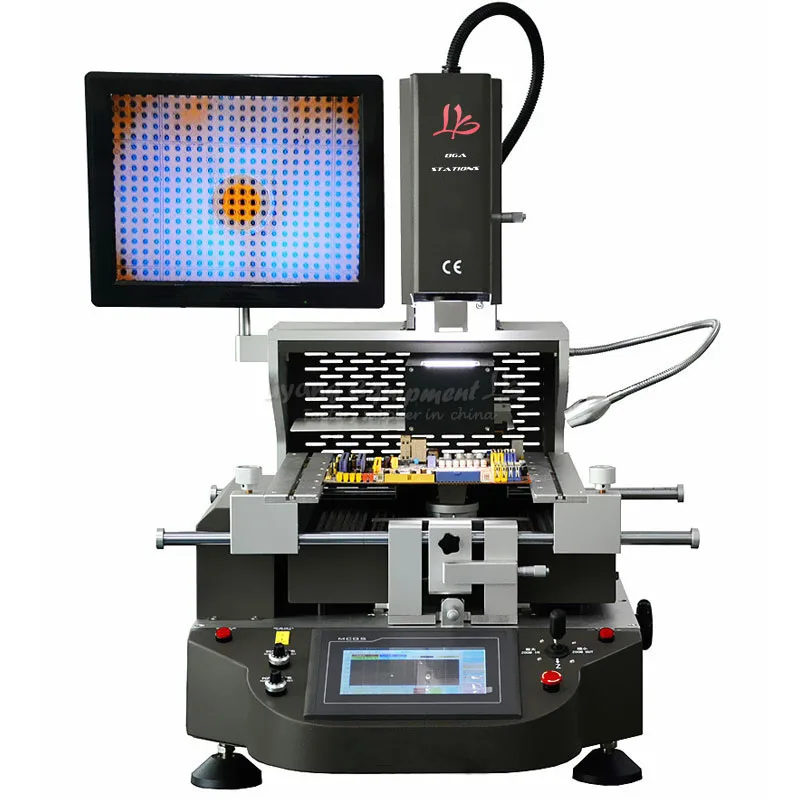

LY-G700 самый экономичный 3 зоны горячего воздуха выровнять BGA переналадочная станция 220V 110V

Основное отличие G720:

А. Различные системы камеры с G720

B. G700 имеет 2 режима (ручной, полуавтоматический),

G720 имеет 5 режимов (ручной, полу-автоматический, де-припой, припой, SMT)

LY G700 и G720 сравнение

Же

Мощность

Размер машины

Размер предварительного нагрева

Размер с рисунком

Вес брутто

Различия

G700 Цвет:Обсидиан черный
G720 Цвет: Небесно-ГолубойИЖемчужно-белый

G720 оснащен более лучшей камерой и объективом, чем G700, поэтому система выравнивания более четкая, чем G700.

G700 имеет только ручные, Semi-auto.2 режимы работы.
G720 имеет 5 режимов работы: Desolder,SMT, припой, ручной, полуавтоматический.

Характеристики:

1.Верхняя частьИ нижний горячий воздухОтопление, Который может нагреваться одновременно от верхней части компонента до нижней части печатной платы; Нижний ИК-нагрев, контроль точности температуры в пределах ± 1 ℃.8 сегментный контроль температуры независимо.

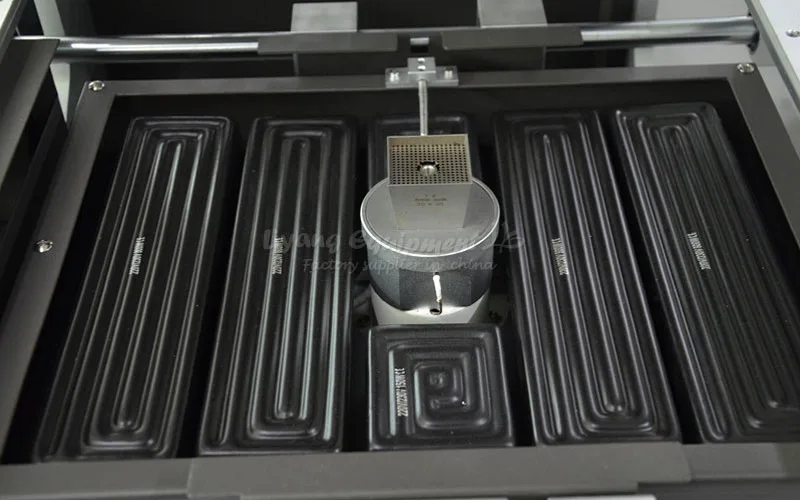

2. Нагрев горячим воздухом для BGA и PCB в то же время, и большой площади ИК нагреватель предварительного нагрева для нижней части PCB, чтобы избежать полностью деформации PCB во время переработы, верхняя или Нижняя температурная зона может использоваться отдельно и свободно соединять энергию верхнего и нижнего нагревательного элемента.

3. Приняты высокоточные K-type термопары close-loop управления и PID параметры самонастройки системы; 4 температурные кривые могут быть отображены С функцией мгновенного анализа кривой и многогрупповые данные пользователя могут быть сохранены; температура может быть протестирована точно через внешний интерфейс измерения, кривые могут быть анализированы,Установите и исправьте на сенсорном экране в любое время.

Точная оптическая система выравнивания

Использование высокой четкости и регулируемая CCD цветная оптическая система выравнивания, рассеивание луча,Усиление,Уменьшение,Точная регулировка и автоматическая фокусировка с функцией автоматического разрешения цветовой аберрации и регулировки яркости, Регулируемая контрастность изображения; Оснащена 15"ЖК-монитор высокой четкости.

Многофункциональная и гуманизированная операционная система

Улучшенная функция защиты

С функцией будильника, после сварки BGA аппарат может сигнализировать сам по себе. В чехол температурного режима схема может автоматически отключаться с двойной защитой от перегрева.Температурный параметр с защитой паролем для предотвращения любых изменений.

1.

Источник питания

AC 220V ± 10%50/60Hz

2.

Общая мощность

Макс. 5300 Вт

3.

Мощность нагревателя

Верхняя температура. Зона 1200 Вт, вторая температура. Зона 1200 Вт, ИК температура. Зона 2700 Вт

4.

Электрический материал

Мотор для вождения + PLC smart temp. Контроллер + цветной сенсорный экран

5

Контроль температуры

(Высокая точность K-датчик) (Замкнутая петля), независимая температура. Контроллер, точность может достигать ± 1 ℃

6

Способ определения местоположения

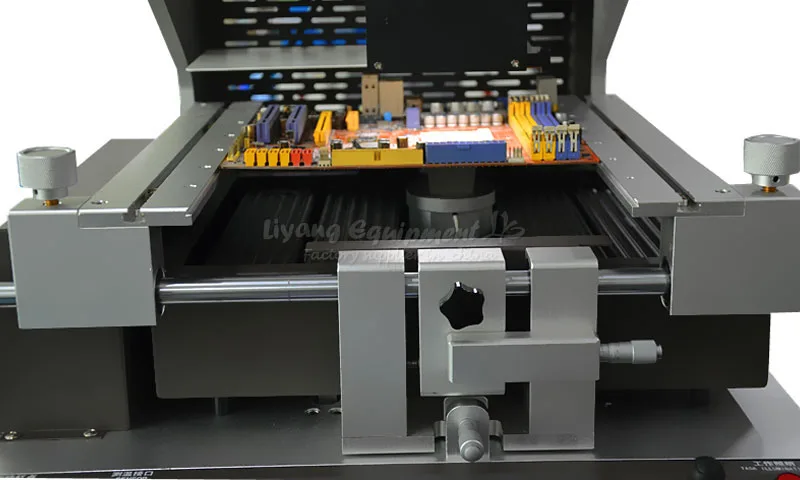

V слот формы, PCB поддержка jigs может регулировать,Лазерный светильник быстро центрирует и позиционирует

7

Размер печатной платы

Макс 450 × 390 мм мин 10 × 10 мм

8

Применимые чипы

Макс 80 × 80 мм мин 1 × 1 мм

9

Общий размер

L650 × W630 × h850мм

10

Температурный интерфейс

1 шт.

11

Вес машины

60 кг

12

Цвет

Серый
