Специальное предложение ddcsv3.1 комплект системы управления движением 3 осевой 4

Специальное предложение ddcsv3.1 комплект системы управления движением 3 осевой 4

Введение:

Моя компания фокусируется на ЧПУ промышленности с 2008 года, специализируясь на исследованиях, разработках и производстве различных высококачественных, высоконадёжных ЧПУ числовых систем управления.
Мы обеспечиваем техническую поддержку контроллеров
Адрес электронной почты: 729816532@qq.com

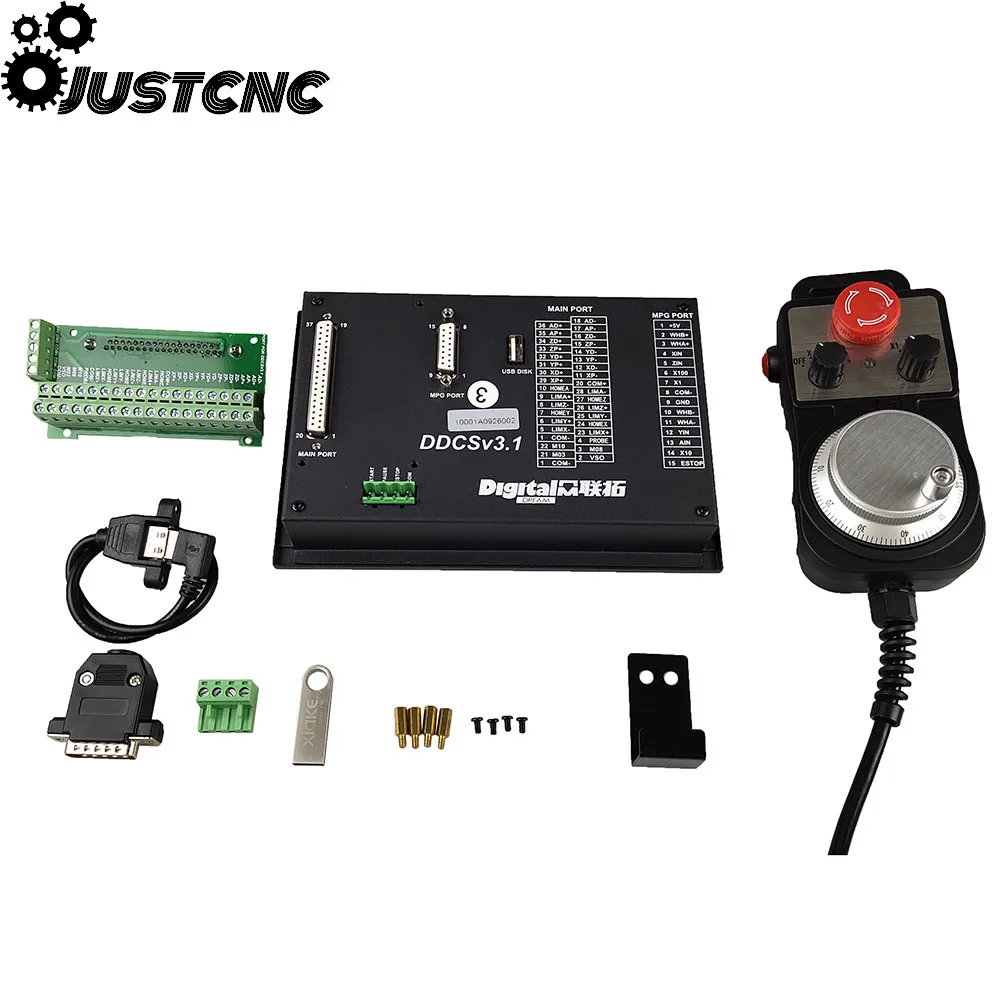

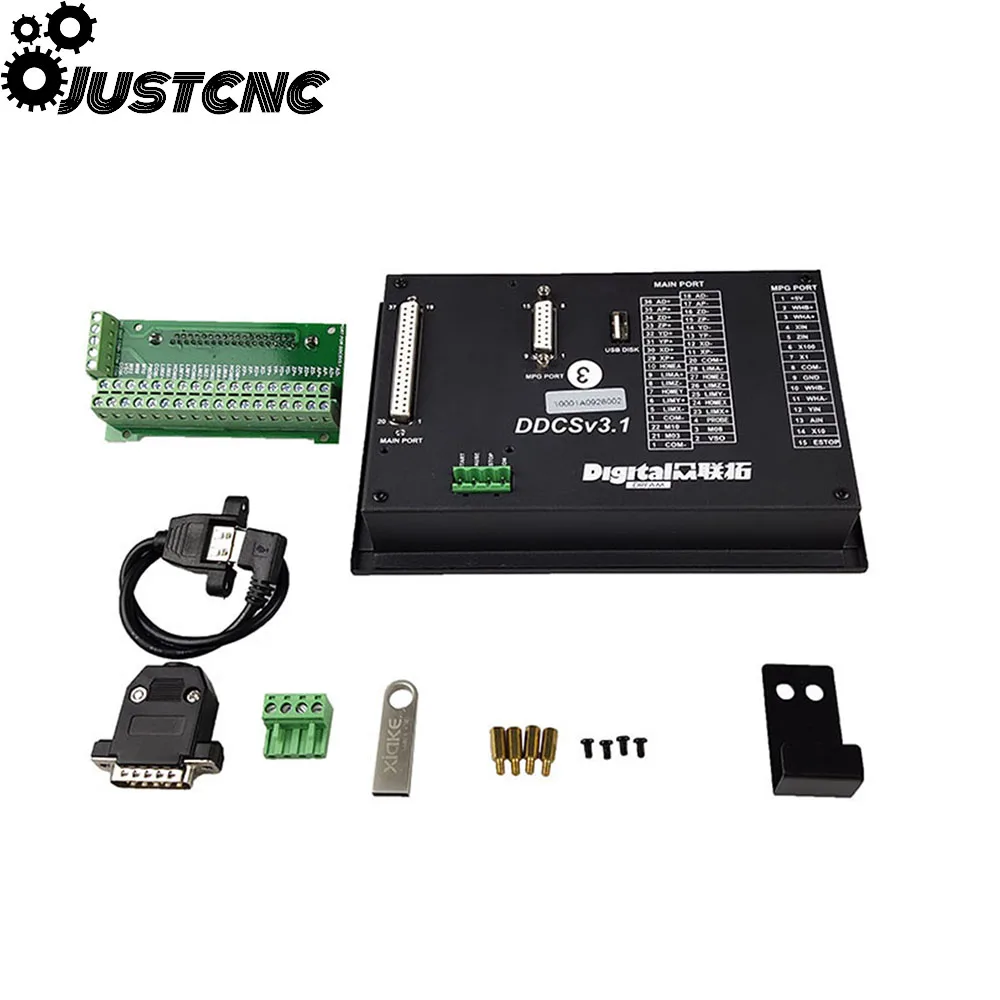

Список продуктов:

Контроллер * 1
Электронное Колесо * 1
Патч-панель * 1
USB * 1
USB удлинитель * 1
Штекер * 1 (уже припаян к электронному маховику)
4P терминал * 1
Медная Колонка * 4
Черный винт * 4
Маховик крюк * 1

Рабочие параметры:

1) 16-канальный анод изолированный цифровой входной интерфейс 3 оптопары изолированный цифровой вход и выход;
2) новая версия улучшает алгоритм, поддерживает гибкую круговую интерполяцию и исправляет недостатки команд круговой интерполяции в старой версии;
3) 1 канал 0-10 В контроль скорости вращения шпинделя аналоговый выходной интерфейс (можно модифицировать в PWM выход);
4) 3-4 оси импульсного направления использует дифференциальный выход, максимальная интерполяционная частота импульса на выходе составляет 500 кГц;
5) Основной контрольный чип ARM9, чип FPGA core algorithm;
6) 5 дюймов TFT экран, разрешение: 480x272, 17 ключи эксплуатации;
7) основное контрольное оборудование-24VDC Входная мощность, требования к текущей емкости не менее 0.5A;
8) Входная мощность порта IO также составляет 24В постоянного тока, и требования к текущей емкости не менее 0.5A; Все порты IO не должны быть настроены с внешним источником питания, таким как
Подключите реле и т. П.;
9) Поддержка u-диска для чтения команды G, размер командного файла G не требуется;
10) Поддержка стандартного MPG;
11) Поддержка кнопки панели одноосевой ручной пробежки и связи и работы на расстоянии;
12) поддержка быстрой работы в указанном положении;
13) Поддержка мультикоординатной системы (автоматически экономит Электропитание);
14) с памятью точки останова, функция автоматической защиты от отключения питания;
15) Поддержка сохранения функции точки останова (Автоматическое сохранение нажатием кнопки паузы во время работы, автоматическое сохранение после выключения питания);
16) контроллер контроллера поддерживает только концевые переключатели типа NPN;
17) новая версия изготовлена из листового металла, который является атмосферным и имеет лучшую анти-помехи способность.

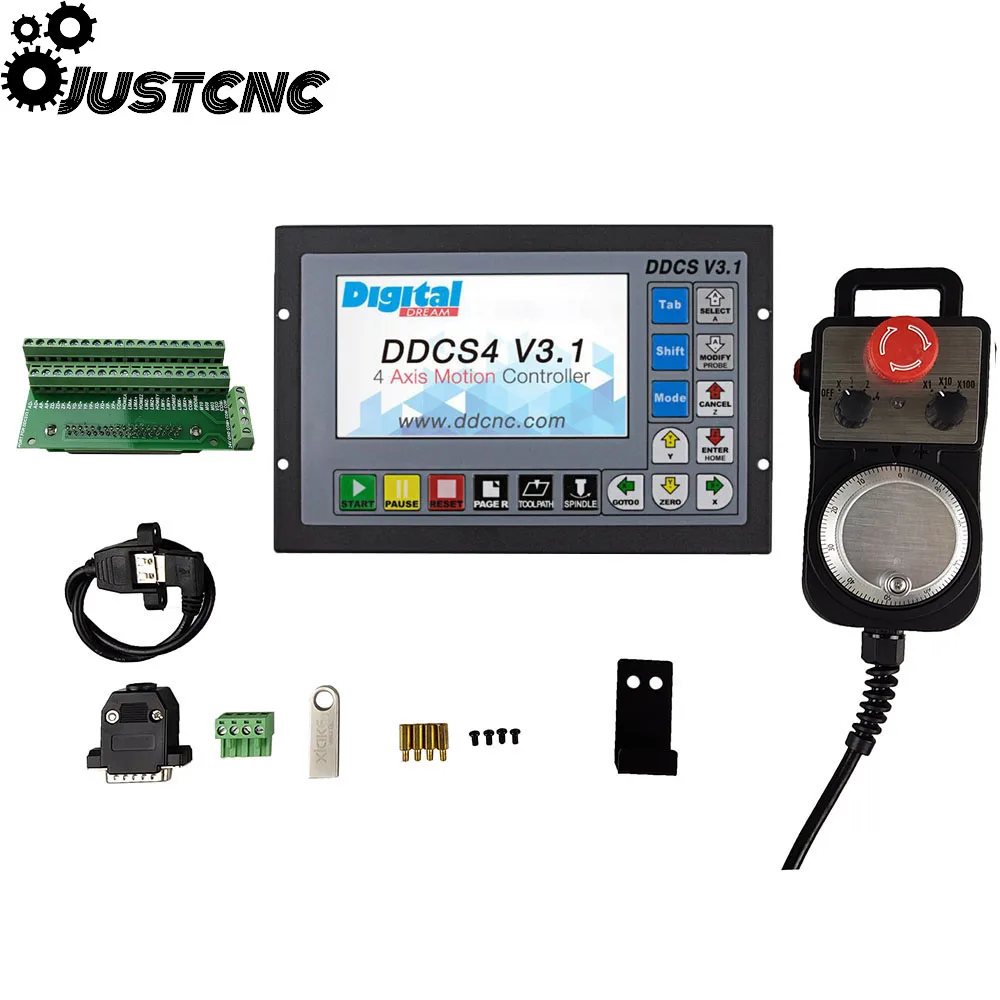

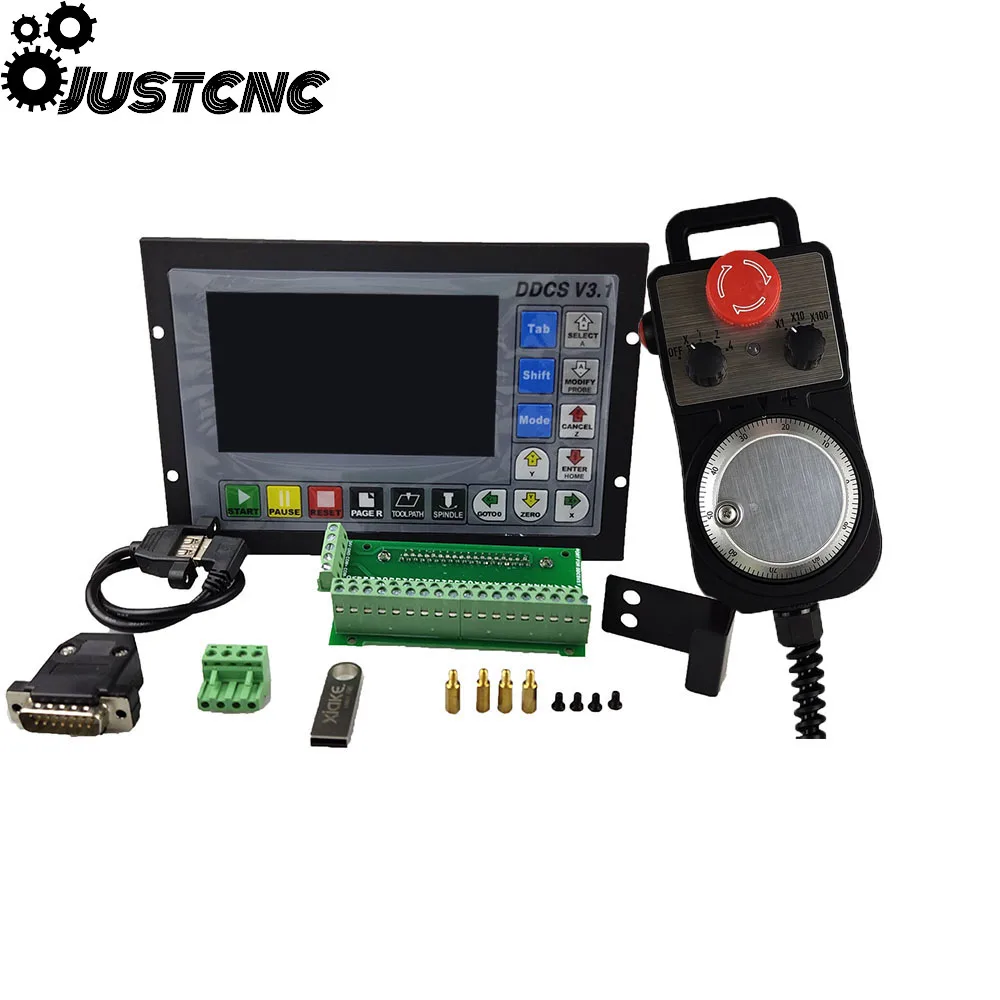

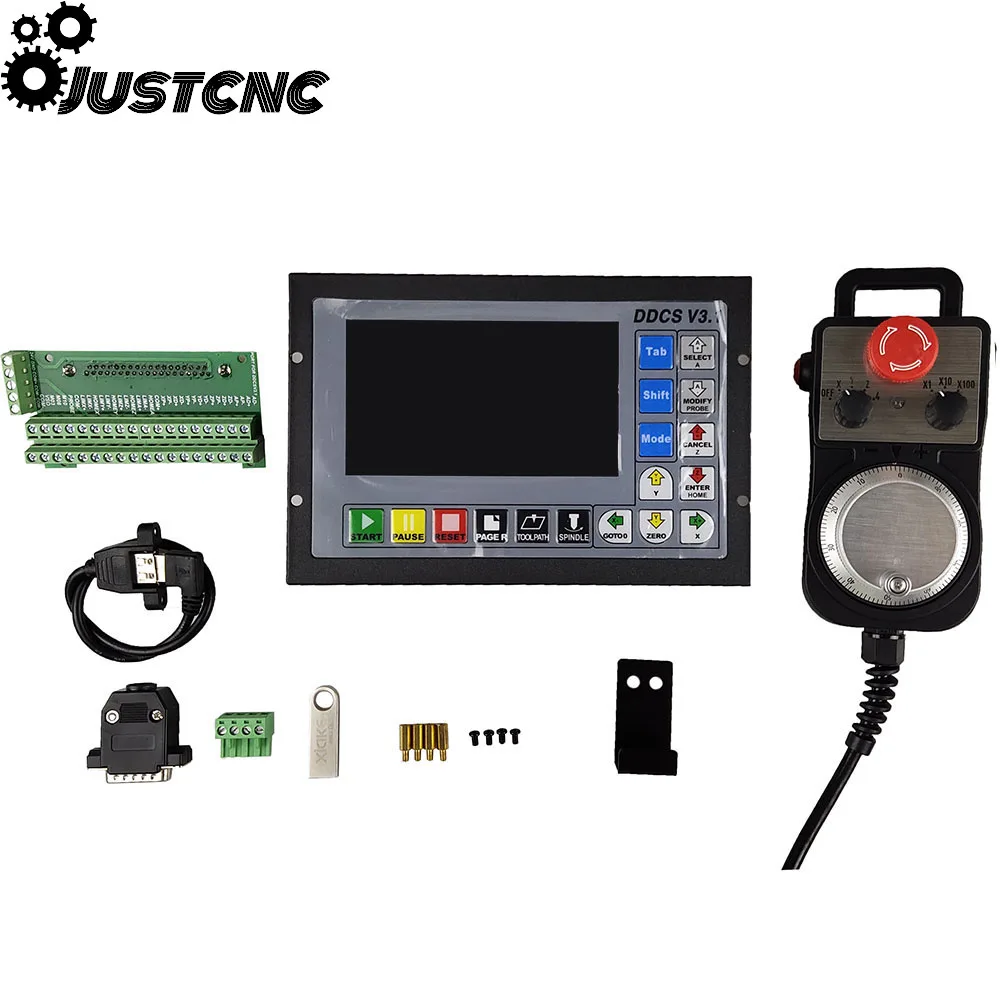

Демонстрация изделия в натуральную величину:

Особенности:

1) американские и императорские единицы в системе могут быть преобразованы;
2) маховик MPG Главная страница управления, страница файла и страница Конфигурации, расширенная клавиатура также может работать и изменить контроллер;
3) новая функция пробной резки, однолинейная обработка,
4) Функция настройки инструмента увеличена до 4 режимов;
5) программное обеспечение значительно настраивается и оптимизируется, а конфигурация параметров значительно увеличивается, чтобы сделать производительность более мощной и надежной;
6) Язык контроллера-китайский/английский/русский

Внешний вид продукта структура и размер:

Можно встроить в шкаф, сделать 4 отверстия в шкафу, затем встроить устройство, использовать 4 винта для блокировки изнутри
Устройство можно закрепить на шкафу для легкой установки.
Размер панели продукта 191 мм * 128 мм * 5 мм;
Размер корпуса 191 мм * 128 мм * 37 мм;
Размер монтажного отверстия шкафа составляет 182,5 мм * 59 мм.

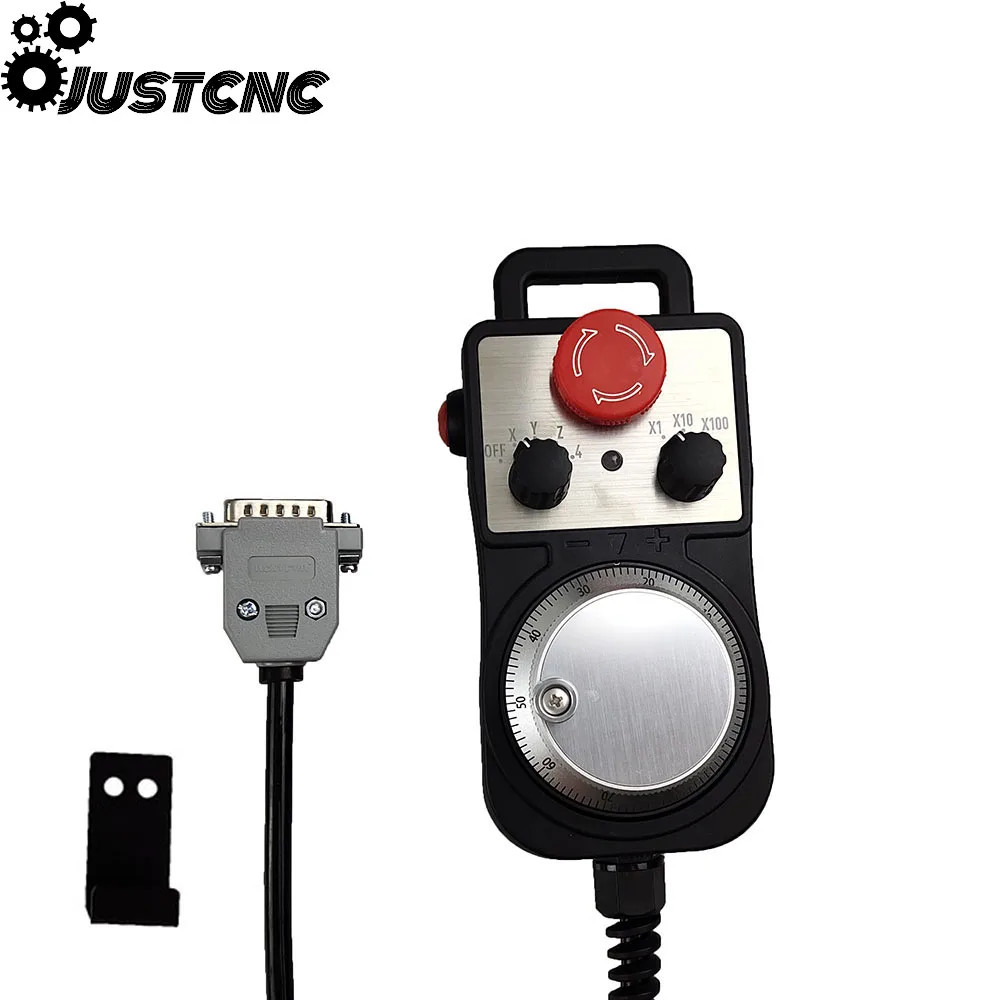

Характеристики маховик:

-X1, x10, x100 переключатель
-X,Y,Z, 4-осевой переключатель
-Светодиодный индикатор
-Высококачественное профессиональное шасси
-6 футов Выдвижной Высококачественный экранированный кабель Шнур
-Магнитный держатель основания может разместить в любом месте на стальной поверхности машины
По категориям в соответствии с требованиями 5V +, 150mA, мощность для MPG
-Фазовый выход A ,/A и B,/B;
-TTL выход, возможность привода +-20 мА;
Цвет: черный
Материал: металл + пластик
Разрешение: 100PPR
Мощность: 5 В пост
• Сила тока: ≤ 80mA
Выходное напряжение: выход H высокий уровень: VCC-2.5V
Выход низкий и высокий уровень: ≤ 0,4 в
Ось: X,Y,Z,A
Соотношение: x1,x10,x100
Максимальная частота отклика: 10 кГц

Ознакомление с кнопками:

Электрические детали:
