Готовая плата с электрическим регулятором громкости, регулировка громкости 0-255 уровня, точность управления и левый и правый баланс очень хороши, могут очень хорошо заменить традиционный потенциометр.

Бортовое реле представляет собой высокопрофильное Сигнальное реле., потеря сигнала очень маленькая; Резистор, используемый в звуковой части,-это резистор Smurf, высокий баланс между левым и правым каналами, небольшая ошибка, звук восстановлен хорошо. Функция платы проста и практична, отказывается от избыточных функций, удобна для энтузиастов в модификации и использовании.

Аудиочасть и контрольная часть на плате полностью разделены и изолированы., вход сигнала с платы, выход непосредственно на выходной порт после сети резистора. Соединительные линии на плате-это только функциональные линии управления., не передает аудиосигнал, не влияет на качество звука.

Введение функции следующее:

1. Переключатель кода adopt360 градусов, Приятно на ощупь, регулировка громкости 0-255 уровня. Увеличение громкости Правшей, уменьшение громкости левой рукой.

2. С тремя или четырьмя функциями управления выходом, Левая сторона платы 6psocket может выводить управляющий сигнал, управлять многовходной переключателем платы (может идеально сочетаться с тремя или четырьмя входными разделочными досками, продаваемыми нашим магазином). Установка кромок гнезда платы с двумя точками управления тремя или четырьмя настройками, отключение уставки, плата может управлять Четырехсторонней разделочной доской; Подключение уставки, плата может управлять трехсторонней разделочной доской.

3. С функцией цифрового дисплея, Цвет экрана дисплея оранжевый, красивый и просторный. Отображение левого номера в качестве состояния переключения входа, три цифры справа-это отображение громкости, очень интуитивно понятное и яркость дисплея 5 уровней регулировки.

4. С функцией дистанционного управления, Может дистанционное управление громкостью плюс 、 уменьшение громкости 、 Отключение звука и вход.Нажмите кнопку регулировки громкости на пульте, пошаговые изменения громкости, нажмите и удерживайте кнопку регулировки громкости на пульте, постоянно и быстро регулируйте громкость.

5. Функция обучения с дистанционным управлением, Вы можете узнать, какие пользователи имеют кодированный пульт дистанционного управления (общий усилитель мощности, пульт дистанционного управления без метода кодирования).

6. С функцией загрузочной памяти, При загрузке запоминается громкость и Входное состояние последнего выключения.

7. Используйте точный программный алгоритм, очень плавный при переключении на всех уровнях, без звука.

8. Может накладываться на две платы управления громкостью, регулировка громкости для формирования цепь балансировки.

Операция следующая:

1. Левый и правый переключатель кодирования вращения, Регулировка размера громкости, три цифровых трубки на правой стороне дисплея значения громкости соответственно.

2. Нажмите на переключатель кода, переключите состояние ввода внешней платы ввода, в левой части экрана дисплея соответствует цифровая трубка.

3. Нажмите и удерживайте переключатель кода, отпустите, когда количество громкости мигает, затем выход отключится, отображение громкости всегда мигает, повторите операцию один раз или влево и вправо, чтобы повернуть переключатель кодирования или нажмите кнопку громкости на пульте дистанционного управления., отключение звука может быть отменено, восстановление громкости.

4. Длительное нажатие переключателя кода, отображение номера громкости (световой код яркости) Отпустите, снова Вращая переключатель кодирования, вы можете настроить яркость дисплея, яркость 1-5 регулируемый уровень.

5. Длительное нажатие переключателя кода для отображения ed8 888Let, в это время это состояние обучения пульту дистанционного управления., В это время, поворотный переключатель кодирования, отображается отдельно в (вход) 、 VoL + (громкость плюс) 、 VoL-(уменьшение громкости) время, для обучения нажмите соответствующую кнопку пульта дистанционного управления, вы можете Изучите ключи пульта дистанционного управления., после завершения обучения нажмите переключатель кодирования, чтобы сохранить и выйти. В режиме обучения, если поворотный переключатель кодирования отображается на экране дисплея (CLEAR Clear), нажмите на переключатель кода, а затем выйдите после очистки изученного Данные.

6. Длительное нажатие переключателя кода, отображаемый номер громкости, можно отключить ini r1Ori r2switch, чтобы отключить случайную функцию дистанционного управления.

Блок питания платы для связи 12 В, на плате есть регулируемый чип, стабилизирует каждую рабочую точку.

Список доставки по умолчанию: Плата управления громкостью * 1 + Плата дисплея (с соединительным кабелем) * 1 + плата переключателя с кодировкой (с соединительным кабелем) * 1 + пульт дистанционного управления * 1

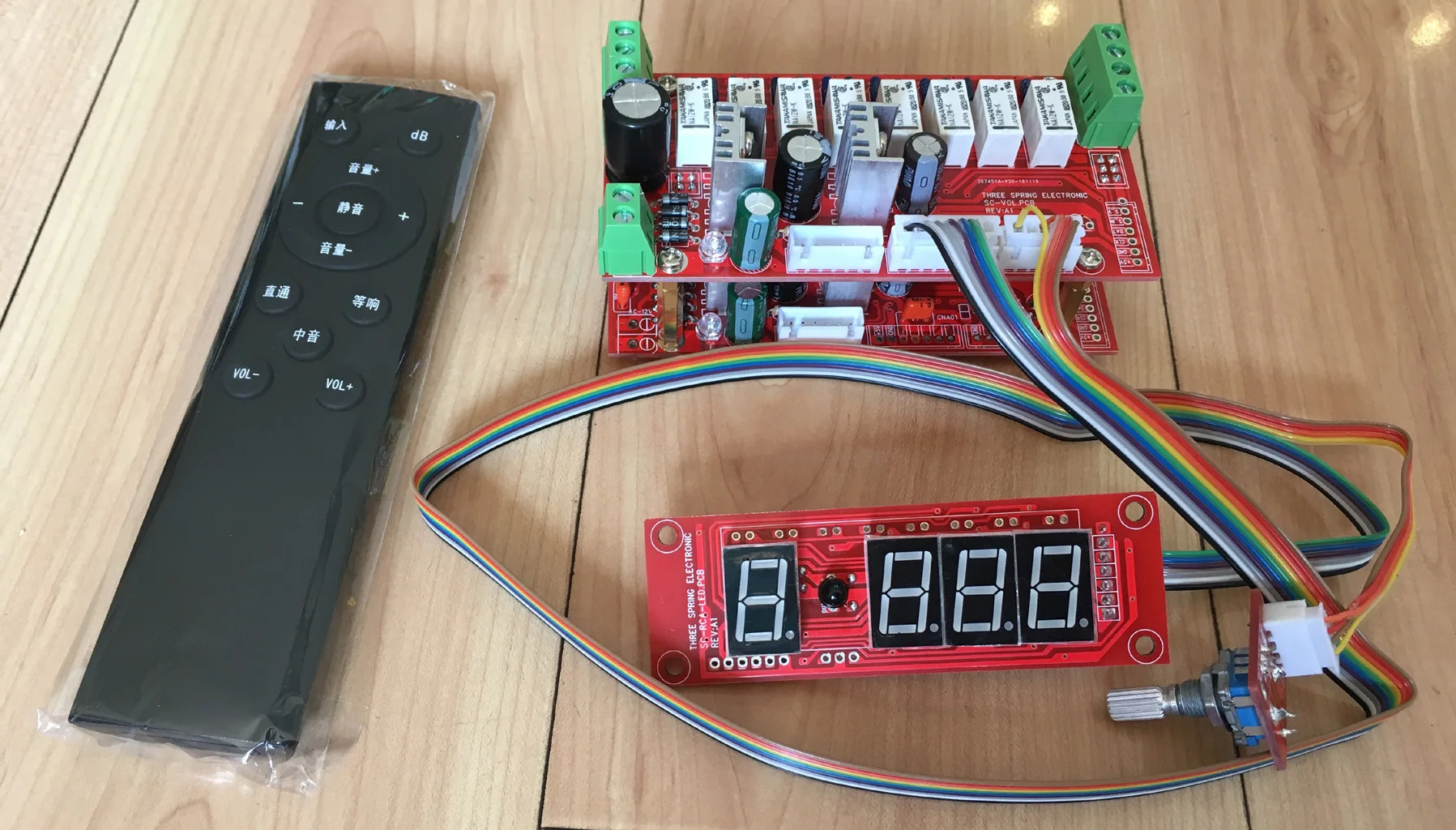

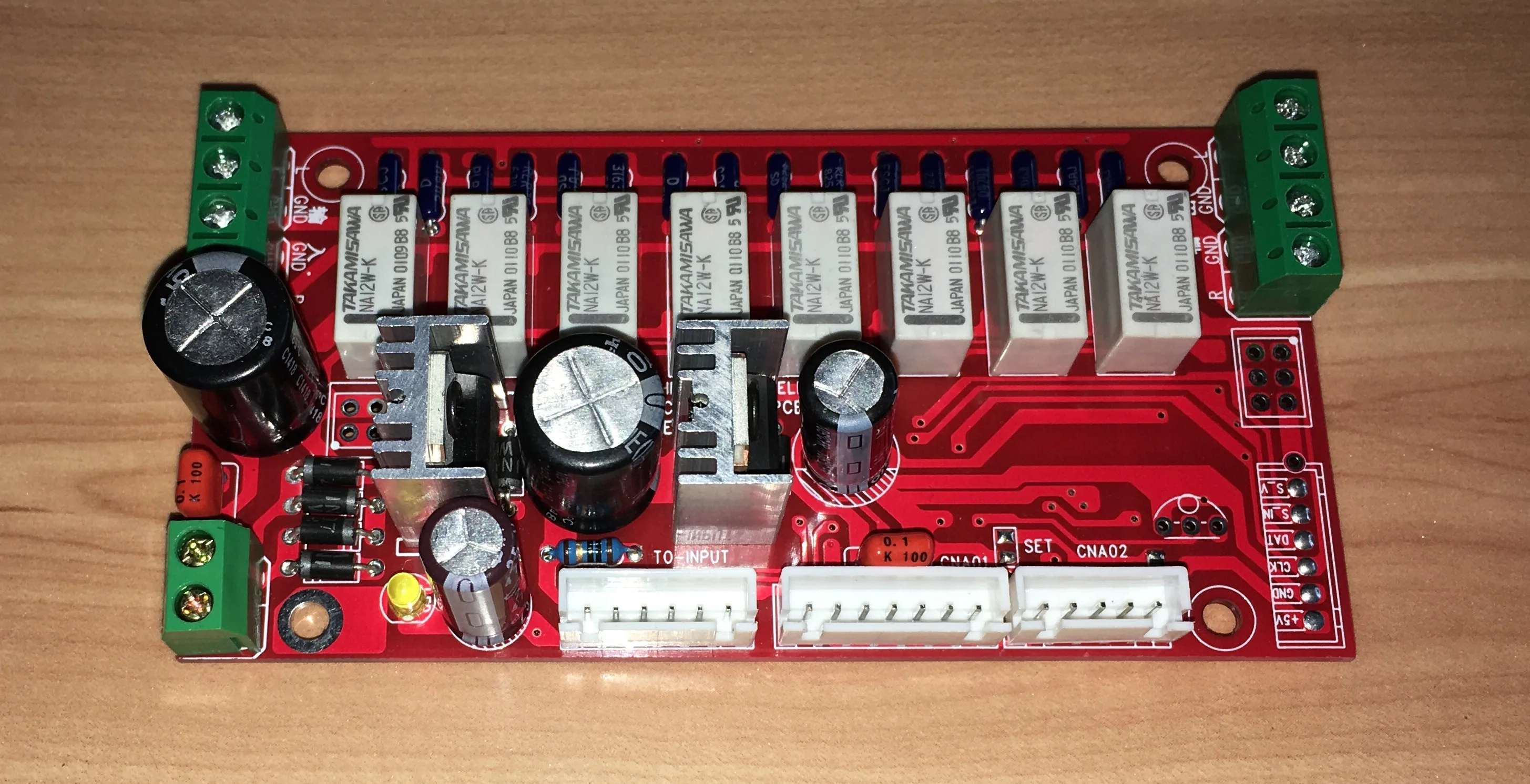

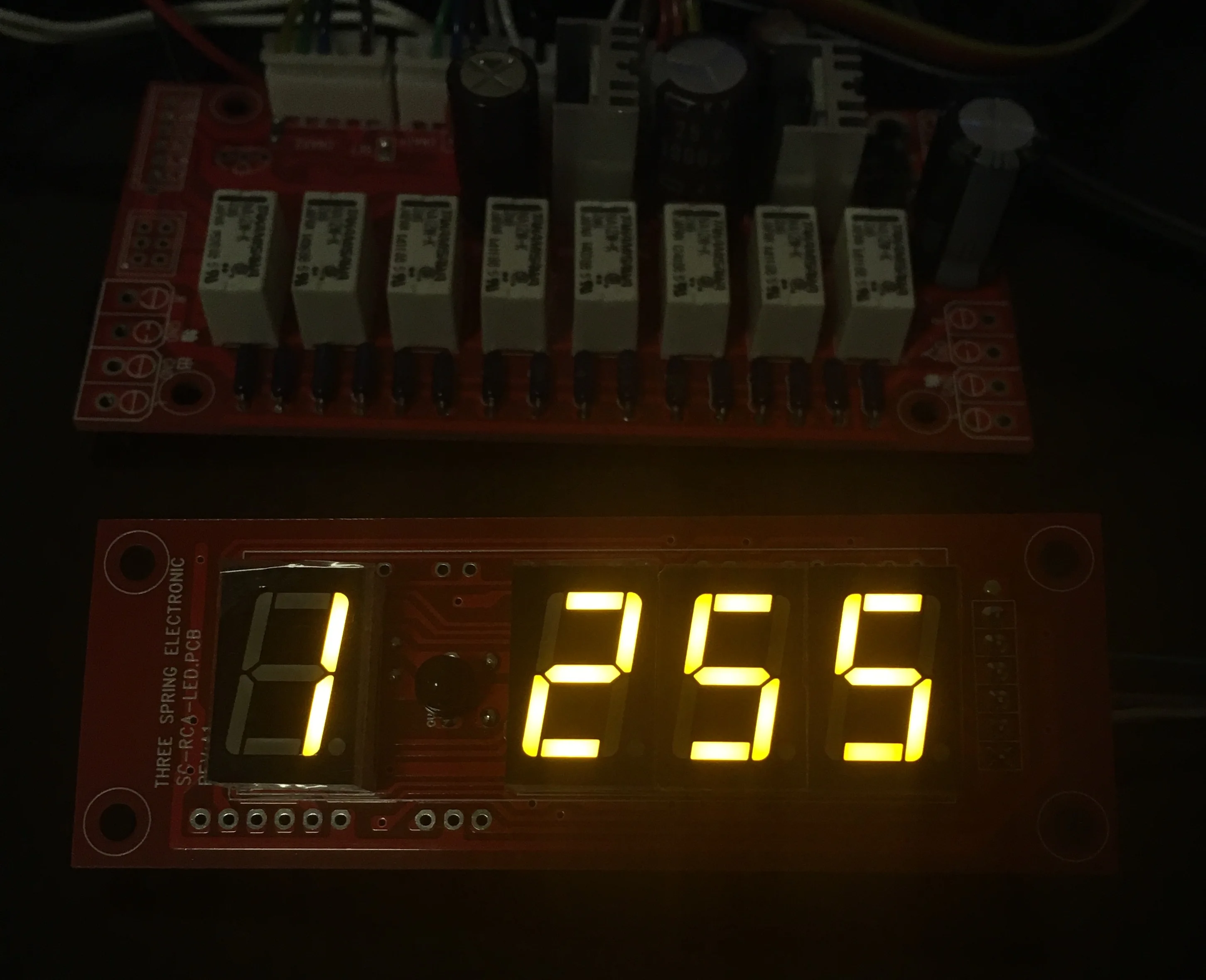

Фотографии доски:

Он также может состоять из двух частей для балансировки регулировки громкости.,Схема баланса: материнская плата с регулятором громкости * 2 + Плата дисплея * 1 + кодовая плата переключателя * 1 + пульт дистанционного управления * 1, с каждой линией подключения, получите источник питания 、 можно использовать вход и выход.

Как показано на следующем рисунке:

Его также можно использовать с входной разделочной доской в магазине. При необходимости доску объема и входную плату можно приобрести вместе. Схема установки следующая:
