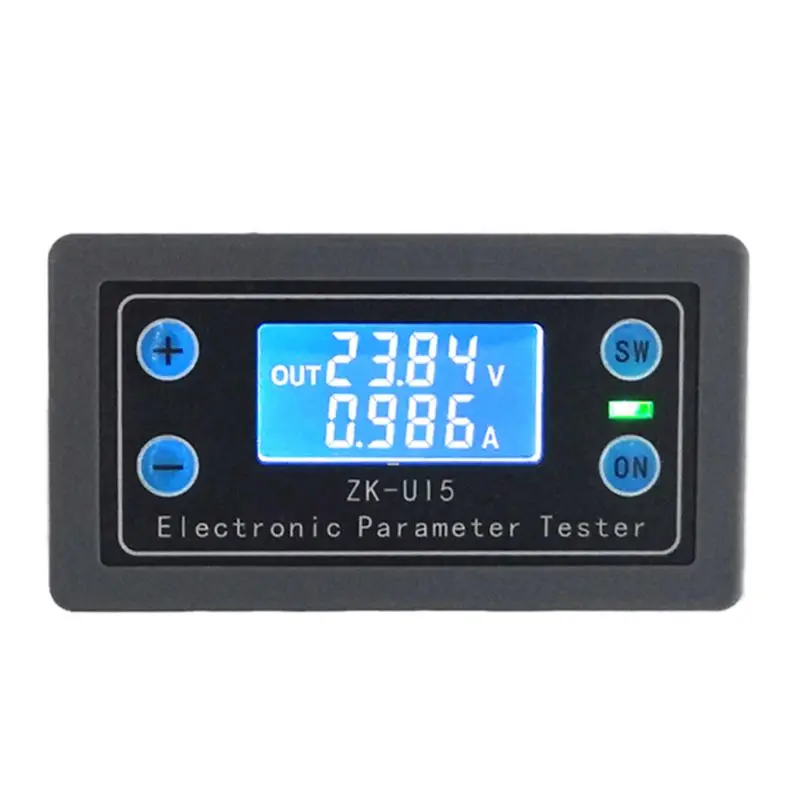

1 шт. оригинальный Многофункциональный Вольтметр амперметр Электронная нагрузка

1 шт. оригинальный Многофункциональный Вольтметр амперметр Электронная нагрузка

Особенности:
Схема измерения использует питание от входного порта питания и не требует дополнительного шнура питания.
ЖК-дисплей, который может отображать напряжение, ток, мощность, разрядку мАч, время разряда и рабочую температуру.
Полный механизм защиты с различными защитой, такими как защита от низкого напряжения, защита от перенапряжения, защита от перегрузки по току, защита от перегрузки, защита от перегрева, защита от сверхурочной работы и избыточная емкость.
Контроль перезаряда и переразряда батареи может быть достигнуто путем установки соответствующего предохранения от низкого напряжения и защиты от перенапряжения порогов.
Своевременная и количественная зарядка и разрядка аккумулятора могут быть обеспечены путем установки соответствующей защиты тайм-аута и порогов защиты от превышения емкости.

Посылка включает в себя:
1 * DC5-38 в тестер батареи Вольтметр Амперметр электронный монитор нагрузки тестер зарядного устройства

---------------------
Подробная информация о продукте:
1, ЖК-дисплей
В нормальном режиме ЖК-дисплей отображает входное напряжение и рабочую температуру на перевернутом состоянии; В нисходящей связи отображается ток в реальном времени, мощность, емкость и время разряда.
В защищенном режиме ЖК-дисплей отображает защитный код.
В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.
2. Звуковой сигнал и светильник
Когда выход амперметра напряжения включен, индикатор запуска всегда включен и зуммер не звонит; Когда он выключен, индикатор запуска выключен, и звуковой сигнал не звонит. После входа в режим защиты, звуковой сигнал упадет, и индикатор запуска будет мигать.
3, емкость заряда и разряда и время автоматической статистики, до тех пор, пока Выход включен (индикатор запуска всегда включен) для запуска статистики, выключить выход (индикатор запуска не горит), остановить статистики, статистики питания автоматически очищается, В емкости и времени отображения при нажатии интерфейса Нажмите кнопку-соответствующие данные могут быть очищены. Пожалуйста, очистите статистику перед началом работы. Максимальная емкость разряда (OAH) и максимальное время разряда (OHP) можно установить в режим настройки (по умолчанию выключено). После открытия можно установить пороговое значение. Когда порог превышен, выход автоматически выключается и сигнал тревоги. Аккумулятор заряжается и разряжается.
4. Установив соответствующий порог защиты от перенапряжения и порог защиты от низкого напряжения, можно осуществить контроль перезаряда и переразряда батареи. Для детальной работы, пожалуйста, обратитесь к 4,4 пример применения продукта.
5. Идеальный программный и аппаратный механизм защиты, и порог защиты программного обеспечения может быть скорректирован. После защиты программного обеспечения выход выключен.
Защита оборудования:
Входной порт модуля имеет защиту от обратного хода, и обратное соединение не горит.
Защита программного обеспечения:
Защита от перенапряжения OVP (по умолчанию 38 в, может быть установлена самостоятельно, после защиты от перенапряжения, индикатор запуска мигает, ЖК-интерфейс отображает OVP. При зарядке аккумулятора установка соответствующего порога может эффективно предотвратить перезаряд батареи);
OCP защита от перегрузки по току (по умолчанию 5.5A, может быть установлен самостоятельно, после защиты от перегрузки по току, индикатор запуска мигает, ЖК-дисплеи OCP);
OPP Защита от превышения мощности (по умолчанию 200 Вт, можно установить самостоятельно, после защиты от превышения мощности, мигает индикатор запуска, ЖК-дисплеи OPP);
OTP защита от перегрева (по умолчанию 80 °C, может быть установлен самостоятельно, после перегрева, индикатор запуска мигает, ЖК-дисплей показывает OTP);
LVP защита от пониженного напряжения (по умолчанию 4,8 V, может быть установить самостоятельно, после того, как защита от недостаточного напряжения, индикатор мигает, ЖК-дисплей показывает LVP в тестирования разрядки батареи и других приложений, комплект соответствующей LVP, может эффективно предотвратить перегрузку батареи, чтобы не повредить батарею
6. Выход измерителя напряжения и тока по умолчанию включен.
7. Все настраиваемые параметры поддерживают функцию питания.

Детали интерфейса продукта
1, интерфейс нормального режима
Примечание: Нажмите кнопку SW, чтобы переключить отображение тока, мощности, емкости разряда и времени разряда дисплея. Нажмите и удерживайте кнопку SW, чтобы переключить отображение напряжения и температуры дисплея. Выход отображается, когда Выход включен, и выход не отображается, когда выход выключен.
2. Интерфейс режима защиты
Примечание: когда параметры, измеренные амперметром напряжения, превышают установленный порог параметров, введите режим защиты, Отобразите код защиты, выход выключен, светодиодный светильник мигает, И звуковой сигнал. В защищенном режиме нажмите кнопку, чтобы выйти из режима защиты.
3. Интерфейс режима настройки
Примечание: в обычном режиме нажмите кнопку, чтобы войти в режим настройки. В режиме настройки нажмите и удерживайте кнопку, чтобы перейти в обычный режим.
В интерфейсе настройки нажмите кнопку SW, чтобы переключить параметры, которые необходимо установить. Короткое нажатие кнопки + или-для регулировки размера параметра. На дисплее таймаут или интерфейс суперемкости, нажмите кнопку ON, чтобы выбрать для включения или выключения защиты таймаута или защиты от превышения емкости. По умолчанию они выключены.
4 детали приложения продукта
1. В качестве вольтметра, амперметра и счетчика мощности используйте его в серии.

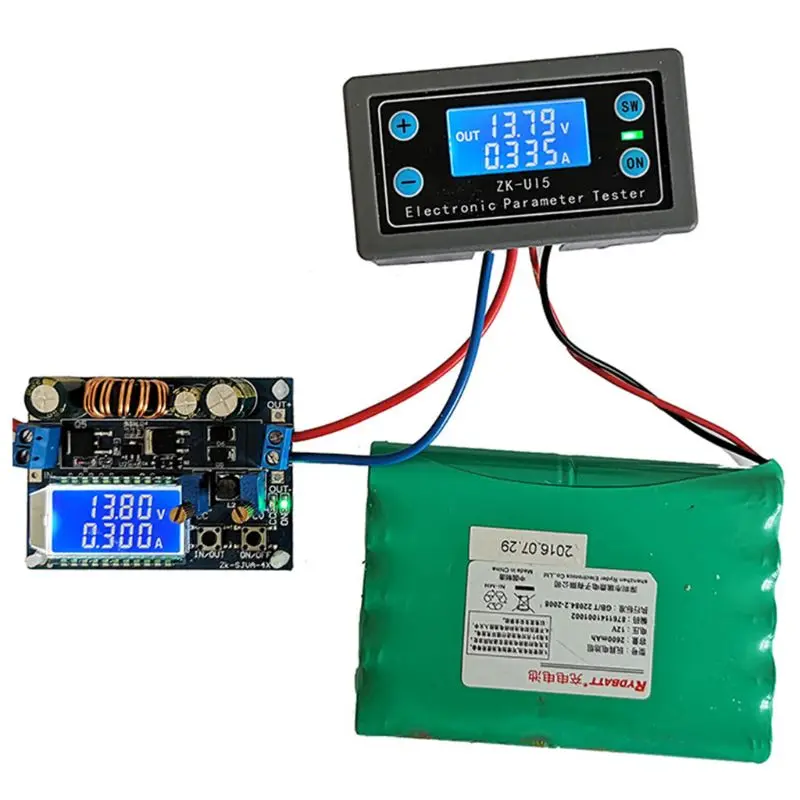

2. Применение зарядки аккумулятора:

Шаги по использованию:
2,1. Подключите модуль питания и аккумулятор в соответствии с приведенной выше схемой и проверьте правильность проводки.
2,2, включение питания, введите обычный интерфейс, как показано выше.
2,3. Нажмите и удерживайте кнопку ON, чтобы войти в интерфейс настройки. Набор отображается в левом нижнем углу ЖК-экрана.
2,4. Нажмите кнопку SW, чтобы перейти к интерфейсу параметров, который необходимо установить. Короткое нажатие + или-кнопка для регулировки.
При зарядке аккумулятора приложений, LVP должно быть скорректировано ниже минимального напряжения аккумуляторной батареи, минимальный заказ 4,8 V. Отрегулируйте OVP до самого высокого напряжения, которое аккумулятор имеет для полной зарядки (это напряжение должно сослаться на параметры в руководстве по батарее). Как правило, максимальное напряжение зарядки литиевой батареи 12 В составляет 14 в. Максимальное напряжение зарядки литиевой батареи 24 В составляет 28 В.
2,5. Нажмите и удерживайте кнопку ON, чтобы выйти из режима настройки.
2,6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе включается и аккумулятор начинает заряжаться.
2,7. Если напряжение батареи поднимается до значения, установленного OVP, выход выключен, батарея прекращает зарядку, ЖК-дисплей отображение на экране OVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
2,8. Если вам нужна подзарядка по времени или зарядка с постоянной емкостью, вы можете установить параметры OHP (время) или OAP (фиксированная емкость) в режиме настройки. Шаги настройки: Под интерфейсом настройки нажмите кнопку SW, чтобы переключиться на интерфейс OHP или OAH. Нажмите кнопку включения, чтобы включить функцию синхронизации или постоянной емкости. ЖК-интерфейс переходит от выключенного к цифровому. Нажмите + или-для настройки размера параметра. После установки параметров,
Нажмите и удерживайте кнопку ON, чтобы выйти из интерфейса настройки. Когда время или емкость достигает установленного значения, выход выключается и прекращает зарядку. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.

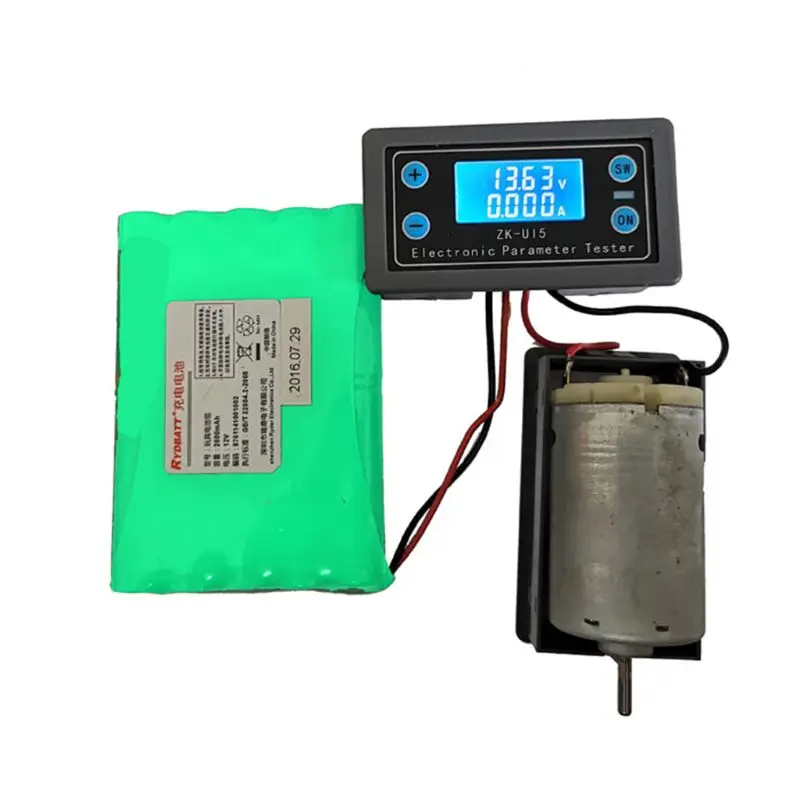

3. Применение разрядки батареи, следующим образом

Шаги по использованию:
1. Подключите аккумулятор и загрузите его в соответствии с приведенной выше схемой и проверьте правильность проводки.
2. Амперметр напряжения входит в обычный интерфейс.
3. Нажмите и удерживайте кнопку ON, чтобы войти в интерфейс настройки. Набор отображается в левом нижнем углу ЖК-экрана.
4. Короткое нажатие кнопки SW для переключения на интерфейс параметров, который необходимо установить. Короткое нажатие + или-кнопка для настройки параметра, длительное нажатие + или-кнопка, чтобы параметр увеличивался непрерывно или непрерывно. В приложениях разрядки батареи OVP должен быть установлен выше максимального напряжения батареи, до 38 В. Отрегулируйте LVP до самого низкого напряжения, разрешенного батареей (это напряжение должно сослаться на параметры в руководстве батареи). Как правило, минимальное разрядное напряжение 12V литиевая батарея-9,2 V. 24V. Минимальное разрядное напряжение в литиевая батарея, 18,5 V.
5. Нажмите и удерживайте кнопку ON, чтобы выйти из режима настройки.
6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе, и аккумулятор начинает разрядки.
7. Если напряжение батареи опускается до значения, установленного LVP, выход выключен, батарея останавливается разрядки, ЖК-дисплей отображение на экране LVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
8. Если вам нужен временной разрядки или разрядки с фиксированной емкостью, вы можете установить параметры OHP (синхронизации) или OAP (фиксированная емкость) в режиме настройки. Шаги настройки: Под интерфейсом настройки нажмите кнопку SW, чтобы переключиться на интерфейс OHP или OAH. Нажмите кнопку включения, чтобы включить функцию синхронизации или постоянной емкости. ЖК-интерфейс переходит от выключенного к цифровому. Нажмите + или-для настройки размера параметра. После настройки параметров нажмите и удерживайте кнопку ON, чтобы выйти из интерфейса настройки. Когда время или емкость достигают установленного значения, выход выключается и прекращает разрядку. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
