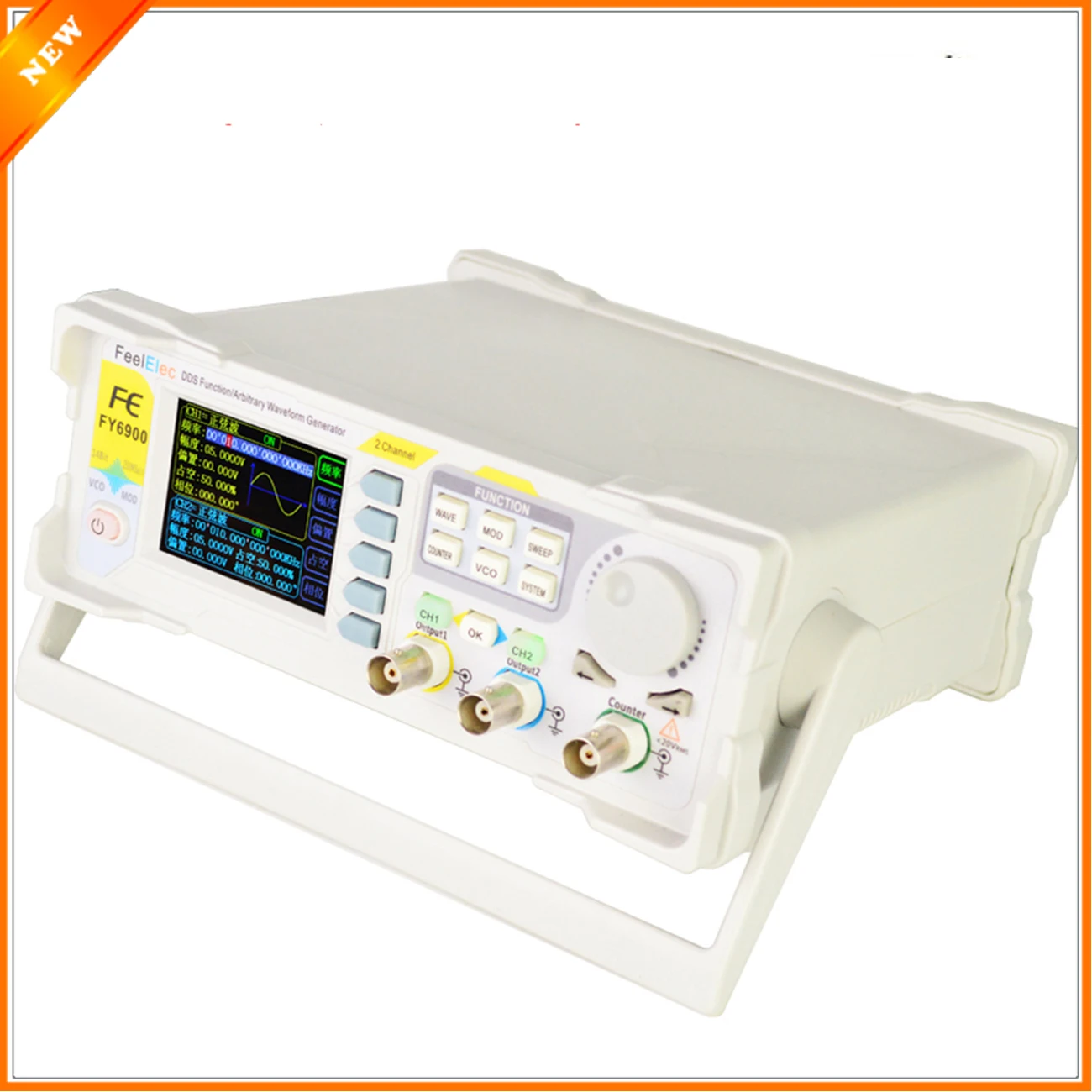

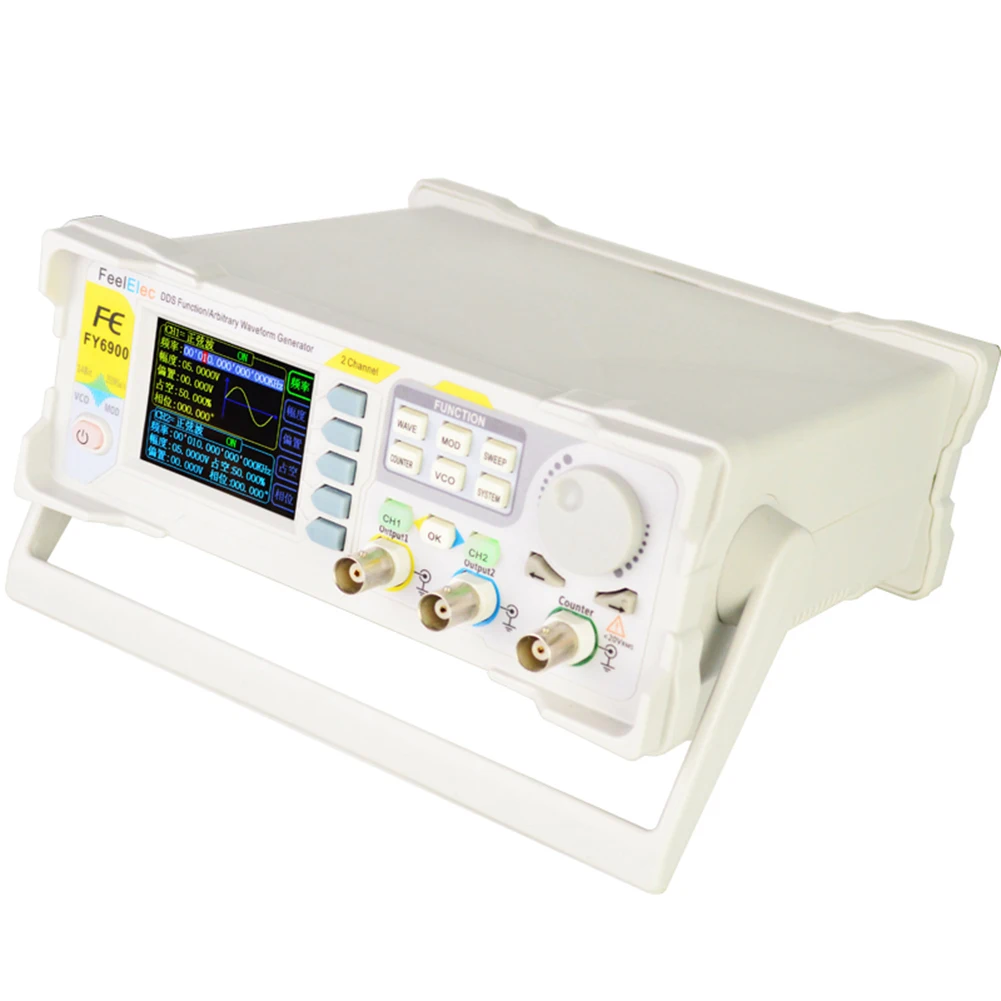

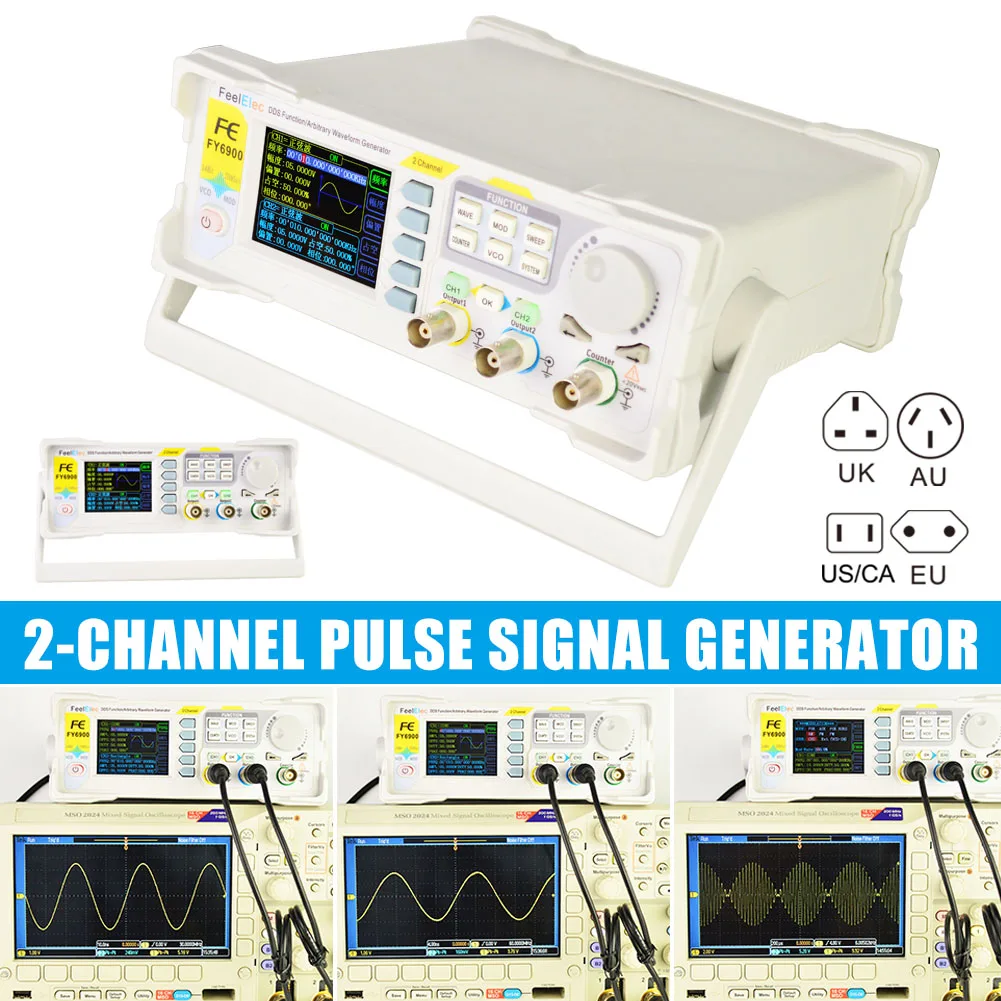

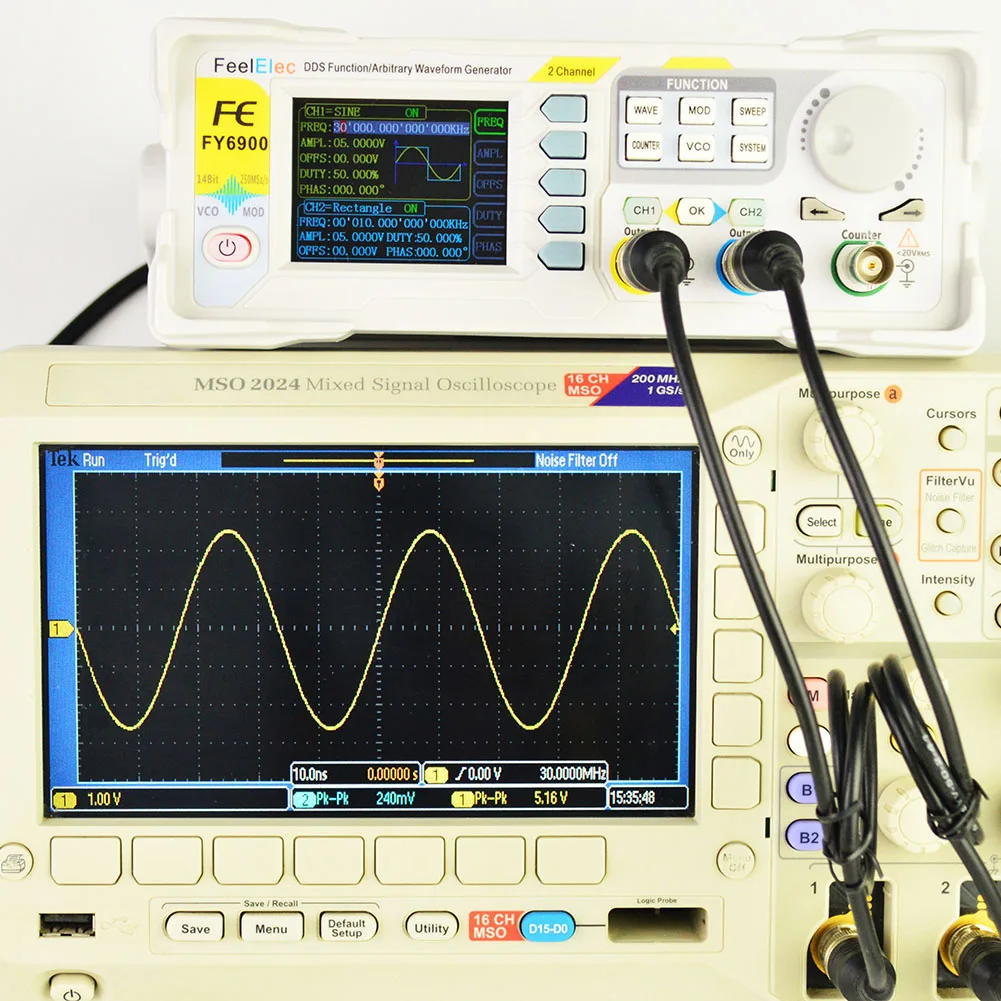

2 канала DDS произвольной формы Генератор импульсных сигналов счетчик частоты

2 канала DDS произвольной формы Генератор импульсных сигналов счетчик частоты прямой цифровой синтезатор Особенности:
1. Принять технологию прямого цифрового синтезатора (DDS) и обеспечить стабильные, точные, чистые и низкие искажения сигналов.
2. 2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320 × 240, отображающий параметры и графику двух каналов одновременно.
3. Прибор использует 14-битный Быстрый чип преобразователя D/A (5Vpp Выходная погрешность квантования составляет менее 1МВ), частота дискретизации 250MSa/s, 14 бит вертикальное разрешение.
4. Может выводить до 97 групп функций/произвольной формы волны, содержит 33 группы предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Пресеты сигналов: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольная/рампа, CMOS (0 ~ 12 В), четыре канала ttl, exponential Rise, Exponential Fall, noise, ECG и т. Д.
5. позволяет хранить 64 файла данных произвольной формы, каждая из форм волны глубина хранения 8192x14bits; (чем больше глубина хранения формы волны, тем более детально Форма волны сохранена, и детали сигнала могут быть восстановлены с высокой точностью.)

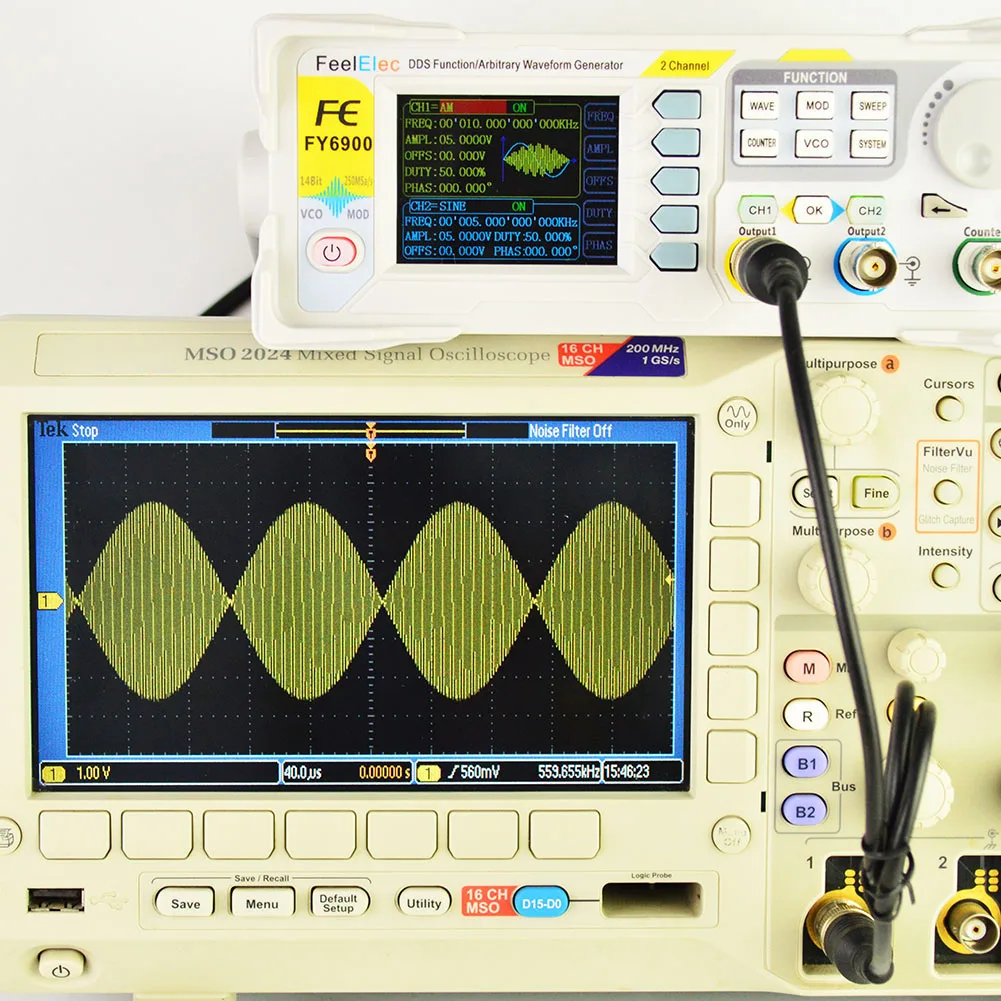

6. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
7. функция развертки: он может подметать 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл; он имеет линейный и логарифм два типа развертки; 0,01 S ~ 999,99 S Время развертки; вверх, направление движения вниз и обратно.
8. Выход управления напряжением: может быть получен внешним входным сигналом: контроль напряжения, амплитуда управления напряжением, смещение управления напряжением, рабочий цикл управления напряжением и модуляции шим.
9. Функция вывода: есть ручной триггер, внутренний триггер и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
10. 100 м Функция частотомера: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Рабочая частота 100 МГц, а минимальная рабочая частота 0,01 Гц.
11. Функция счетчика: Он имеет 2 режима измерения муфты, включая муфту и муфту переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.
12. Стандартные 2 полнофункциональные канала, которые эквивалентны двум генераторам.
13. Функция синхронизации каналов: поддержка копирования и копирования сигналов между каналами.
14. Поддержка два или более генераторы сигнала подключается к многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, фаза между каждым каналом можно регулировать.
15. Точно Отрегулируйте фазы двух каналов, точность может быть 0,01 градусов.
16. Минимальное амплитудное разрешение может достигать 1 мВ. Амплитудный диапазон 0 ~ 24 Vpp.
17. Рабочий цикл каждого канала может регулироваться независимо 0.01%-99.99%, разрешение регулировки составляет 0.01%.
18. -12 V ~ + 12 V офсетная функция. Разрешение 0,001 V.
19. Функция сохранения: она может сохранить 20 наборов пользовательских параметров и может быть загружена в любое время.
20. Коммуникационная функция: все функции могут управляться с помощью программы ПК и протокол связи открыт для вторичного развития.
21. Защита от короткого замыкания на выходе: все каналы могут работать более 60 сек при коротком замыкании нагрузки.
22. Обеспечивает мощное программное обеспечение для ПК для монтажа формы волны. Пользователи могут загружать произвольные формы волны на этот инструмент после изменения с помощью программы PC.
23. Принять ABS пластиковый корпус с настольным дизайном. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.

Функция вывода/произвольная форма сигнала, включая:
Синус, квадрат, прямоугольник, треугольный/пандус, подъем пилозуба, падение пилозуба, Лоренц пульс, многотон, шум, трапециевидный пульс, Синк пульс, узкий пульс, белый шум, шаг треугольный, положительный шаг, обратный шаг, положительный показатель, обратный показатель, положительный показатель падения, обратный показатель падения, положительный логарифм, Обратный логарифм, положительный логарифм падения, обратный логарифм падения, линейный FM, AM, FM, положительный полуволна, положительный полуволна, положительное полуволновое выпрямление, положительный полуволновой выпрямление, Пользовательская форма волны

Параметры:
Материал: АБС-пластик
Размер экрана: 2,4 дюйма
Разрешение 320*240
Точность: ± 20ppm
Стабильность: ± 1 ppm/3 часа
Длина формы волны: 8192 точек * 14 бит
Частота дискретизации: 250 MSA/s
Разрешение по вертикали: 14 бит
Диапазон напряжения: AC100V-240V
Описание: SMD, LSI, надежный и прочный
Зуммер: можно включить/выключить с помощью настройки.
Управление: кнопка и ручка непрерывно.
Среда: температура: 0 ~ 40 градусов Цельсия, влажность: <80%
Размер: 200x190x90 мм
Вес: 850 г

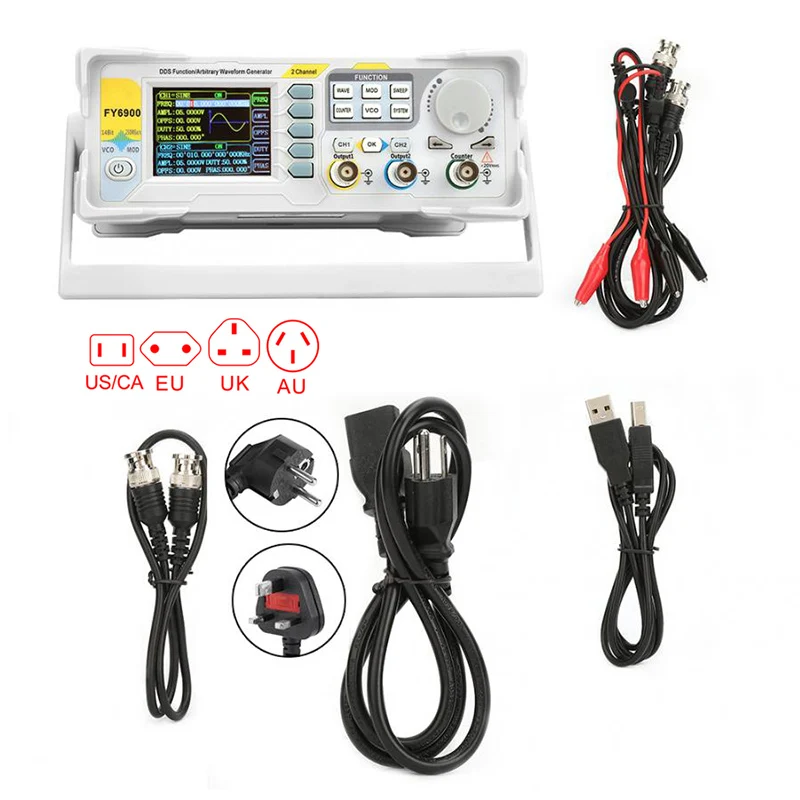

  1x Генератор импульсных сигналов
1x Шнур Питания
1x USB кабель
1x BNC-BNC кабель
2x BNC Кабельный зажим


Параметры:

Частота Модель FY6900-60 м Синуса 0 ~60 МГц Квадратной формы 0 ~ 25 МГц Пандус, Треугольники 0 ~ 10 МГц Пульс 0 ~ 10 МГц Ttl/CMOS 0 ~ 10 МГц Произвольной формы 0 ~ 10 МГц МинимумPUlseWIDþ 20ns (все модели импульсной волны минимальная ширина может достигать 20ns) Мин. Разрешение на всех частотных диапазонах 1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах для обеспечения точности регулировки под высокой частотой. Например, он может выдавать сигнал 10,000000000001 МГц). Точность ± 20ppm Стабильность ± 1 ppm/3 часа Характеристик формы волны Осциллограмм Синус, квадрат, Прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус,Sawtooth Wave, CMOS, четыре канала ttl, DC, Half wave, Full wave, положительный шаг, обратный шаг, положительный показатель, обратный показатель, Lorenz Pulse, Multitone, noise, ECG, трапециевидный пульс, Синк-Пульс, узкий пульс, Гаусс белый шум, AM, FM, И другие 64 комплекта формы волны, определенной заказчиком. Энергонезависимой для хранения Может хранить 64 пользовательских произвольных формы волны, (8 K 14 бит) * 64 Сигналов Длина 8192 Точек * 14bЭтоs Частота дискретизации 250MSa/s Вертикальный Разрешение 14 бит Синуса Гармоническое подавление ≥50 дБ (<1 МГц); ≥45 дБ (1 МГц ~ 20 МГц); Суммарный коэффициент гармонических искажений <0.5% (20 Гц ~ 20 кГц, 0 дБм) Прямоугольник Время нарастания/спада ≤7ns (VPP <5 V) Выброс ≤5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) ЗубаWПР Линейность > 99% (0,01 Гц ~ 10 кГц) Выход характеристики Амплитуда(VPP) Frequency≤5МГц: 1mVpp ~ 24Vpp;
5MHz <Frequency≤10 МГц: 1mVpp ~20Vpp;
10 МГц <частота ≤20 МГц: 1mVpp ~ 10Vpp;
Частота> 20 МГц: 1mVpp ~ 5Vpp; Разрешение 1mV Амплитуда стабильности ±0. 5%/5 часов Амплитудно-это действительно плоский экран ± 5% (<10 МГц);± 5% (> 10 МГц) Сигналов Выход Импеданс 50Ω±10%(Типичное) Защита Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.  DC офсетная печать Офсетная печать диапазон Частота ≤20 МГц: ± 12 В;Частота> 20 МГц: ±2. 5 V; Офсетная печать Разрешение 1mV Фазы Особенности Фазы диапазон 0 ~ 359,99° Фазы разрешение 0.01 ° TtlВыход Ttl уровень амплитуды > 3Vpp Разветвителя > 8 ttl нагрузки Время нарастания/спада ≤10ns КМОП-матрицаВыход Низкое электро уровня <0,3 V Высокая электрический уровень 1 ~ 12 В Время нарастания/спада ≤18ns Измерение наружных размеров Функция Частота,Период, ширина положительного/отрицательного импульса, рабочий цикл Вход Напряжение диапазон 1Vpp ~ 20Vpp Частотомер Разрешение 0,01 Гц (Время ворот = 100 с) Диапазон 0,01 Гц ~ 100 МГц Чувствительность Время ворот 3 класса (1 S, 10 S, 100 S) регулируемый Счетчик Диапазон 0-4294967295 Соединительная муфта Постоянный ток, переменный ток, Режим работы Руководство по эксплуатации Период Диапазон измерений 5ns ~ 20 s DC муфта измерения Импульсный Ширина Диапазон измерений 0ns ~ 20 s Разрешение 5ns Рабочий цикл Дистанция поездки (DПродуктов) 0% ~ 100% Развертки Перевозчик сигнала Синус, квадрат, пандус, произвольный (За исключением постоянного тока) Развертки Тип Линейный или логарифм Развертки направление Оставляйте отрицательный отзыв, не просите нас о помощиИнструкции по проезду и проезду Развертки объекты Частота, амплитуда, смещение, рабочий цикл Время развертки 0,01 с ~ 999,99 с/шаг Диапазон настройки Исходное положение и конечное положение могут быть выбраны произвольно. Диапазон развертки Определяется настройкой параметров. ГУН(Выход управления напряжением) Диапазон модуляции сигнала на вход 0 ~ 5В ГУН сигнала Частотный диапазон 0-2000 Гц Управления Гун объекта Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением. ГУН специальная функция Может амплитудный модулят (AM) или частотный модулят (FM) внешним аналоговым сигналом. Модуляции Модуляции Тип AM, FM, PM, ASK, FSK, PSK Перевозчик сигнала Синус, квадрат, треугольник, пандус,ПроизвольныйСигналов(За исключением постоянного тока) АМ Источник света Внутренний (CH2)/внешний (VCO в порту) Модуляции сигналов Синус, квадрат, треугольник, пандус,ПроизвольныйСигналов Глубина 0%-120% Частота модуляции Внутренний:1μHz ~1МГц; внешний: 1μгц ~ 2 кГц; FM Источник света
