Дисплей на лобовое стекло автомобильный Q7 GPS через прикуриватель HUD для проектора

Дисплей на лобовое стекло автомобильный Q7 GPS через прикуриватель HUD для проектора

Светодиодный дисплей HUD Дисплей автомобиля Q7 GPS через прикуриватель HUD для автомобильного проектора цифровой измеритель скорости автомобиля сигнализация безопасности

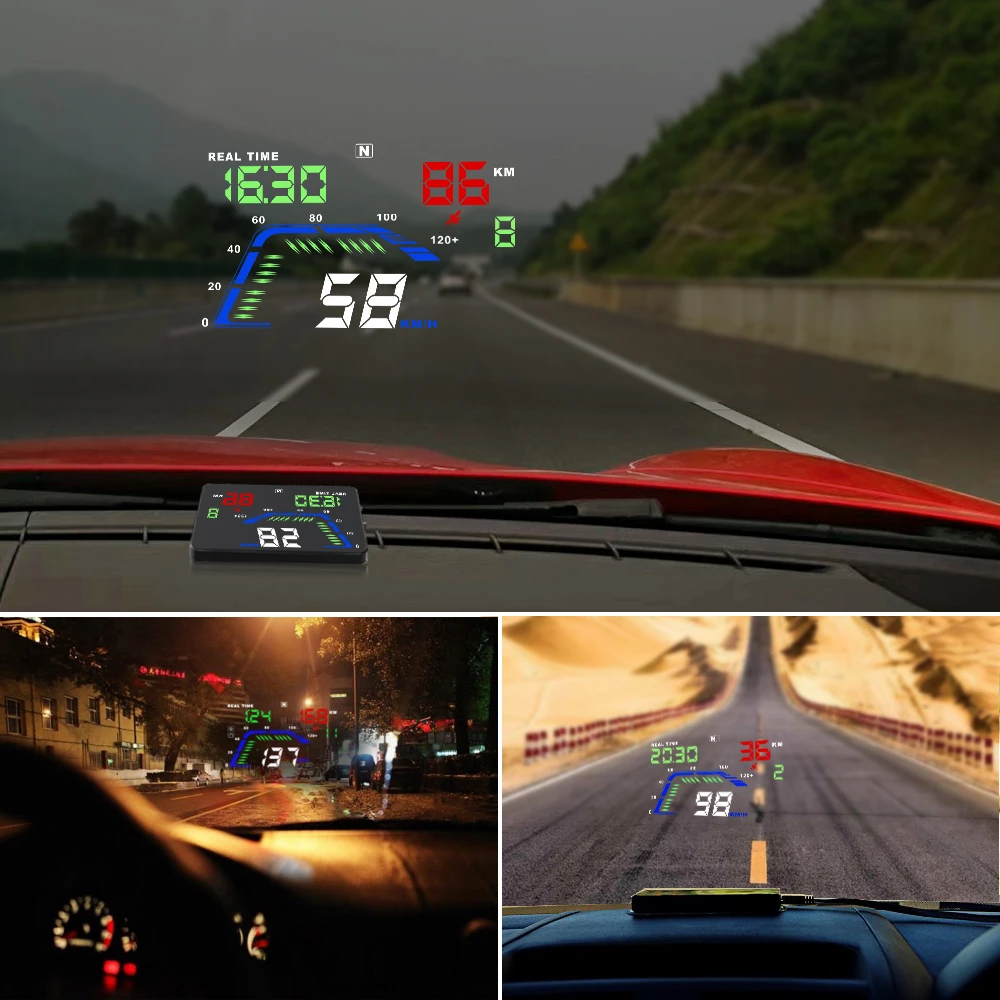

HUD короткий для дисплея головы вверх. Он отображает данные вождения на лобовом стекле, такие как скорость, направление движения, часы, расстояние вождения и время вождения на переднем стекле автомобиля; избегайте небезопасности водителей из-за просмотра прибора во время вождения. Водители могут мгновенно считывать информацию о вождении, И всегда может держать лучшее состояние на пути с HUD.

(Обратите внимание: Этот HUD поддерживает только автомобили с батареей 5-18 в, если автомобили с батареей 24 В, пожалуйста, свяжитесь с вашим местным продавцом)

Основные характеристики HUD

1.Применяется для всех автомобилей в мире. Подключи и работай.

2.5,5 "экран и дисплей высокой четкости

3.Многоцветная конструкция делает экран более насыщенным и легче читать

4.Использование нано-технологии для устранения нежелательных отражений и может сделать отображение информации более точным.

5.Отображение богатого содержания: скорость, направление движения, время вождения, расстояние вождения, часы, номер спутника, высота, будильник скорости, свободное переключение между километром и милей

6.Автоматическое включение и выключение с запуском и выключением автомобиля, эффективная защита автомобильного аккумулятора; Сохраняя режим ручного переключения, и более простой в управлении HUD.

7.Автоматический и ручной режим регулировки яркости, вождение без бликов.

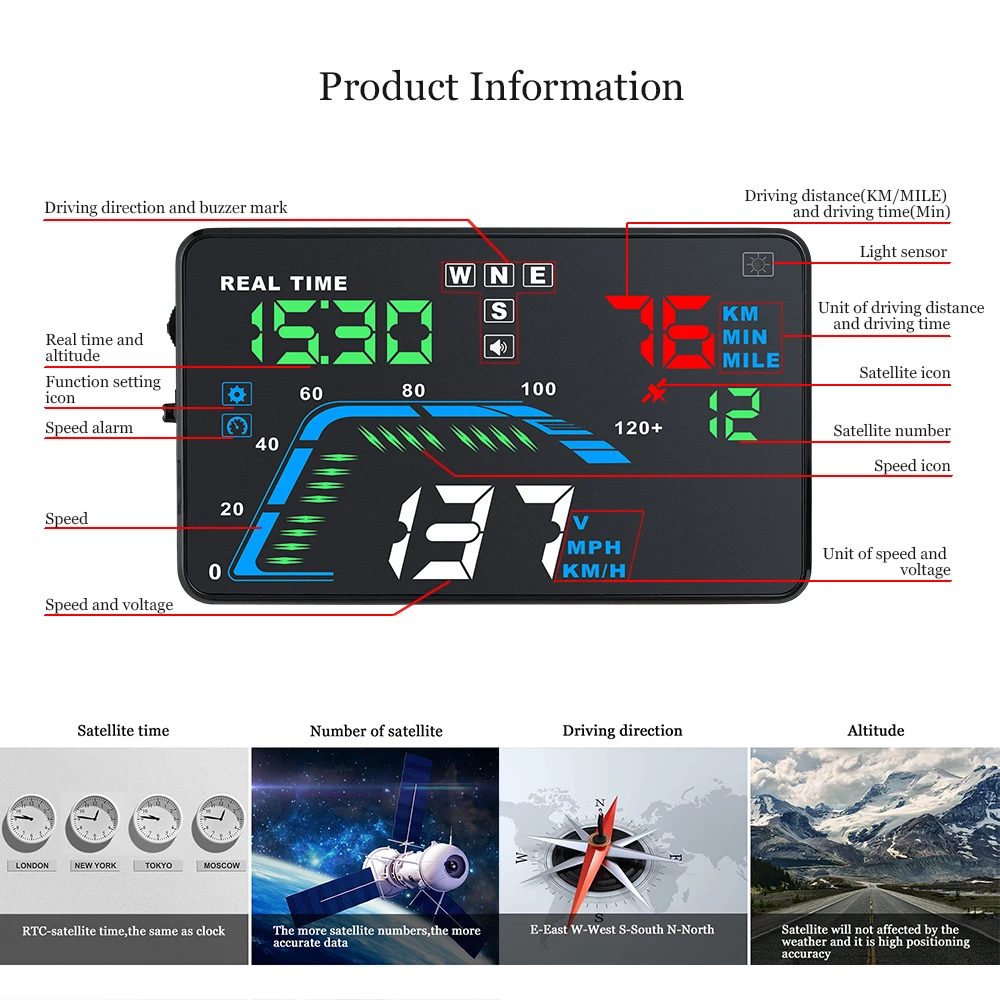

HUDИнформация о дисплее:

1: значок в реальном времени

2: Отображение времени вождения и высоты

3: значок настройки функции

4: сигнал тревоги скорости

5: скорость

6: направление движения и знак зуммера

7: расстояние вождения (км/миля) и время вождения (мин)

8: скорость и напряжение

9: блок скорости и напряжения

10: светильник с датчиком

11: единица расстояния и времени вождения

12: значок спутника

13: номер спутника

14: значок скорости

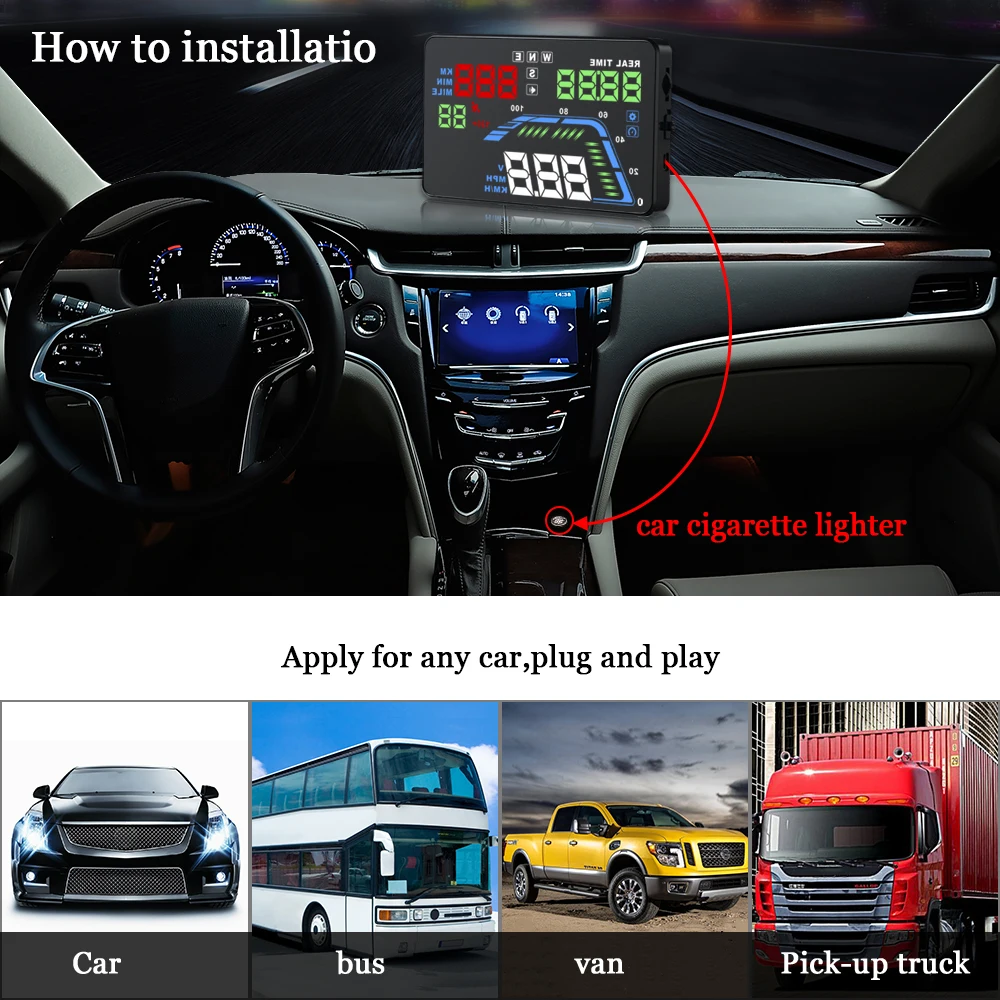

Установка HUD:

Установите блок HUD рядом с передним стеклом автомобиля, затем Подключите автомобильное зарядное устройство USB к автомобильному прикуривателю. Запустите двигатель, HUD включится, и значок спутника мигнет, HUD будет искать номер спутника через несколько секунд, затем HUD может работать.

HUDФункция кнопки:

1. Usb-интерфейс для подключения автомобильного зарядного устройства USB

2. Кнопка для включения и выключения питания

3. Кнопка настройки: трехполосная волновая кнопка, короткое или длинное нажатие

A. Кнопка вверх = движение вверх

B. Ok Кнопка = Внутренняя Кнопка нажатия

C. Кнопка Вниз = движение вниз

Волновая кнопкаFУсечение:

Когда циферблат слева

1. Вертикальное длинное нажатие 5 секунд: Войдите в меню настройки (меню 0-8), после завершения регулировки вертикальное длинное нажатие 5 секунд, чтобы сохранить.

2. Короткое нажатие: увеличение значений параметров после ввода в настройки меню.

3. Короткое вытягивание: уменьшение значений параметров после ввода в настройки меню.

4. Короткое вертикальное нажатие: Переключение между расстоянием вождения (км/миля) и временем вождения (мин) (вход в меню, короткое вертикальное нажатие для увеличения опции меню)

5. Длительное нажатие: Включение или выключение звукового сигнала.

Настройки HUD:

Поскольку HUD получает данные со спутника, данные GPS будут немного отличаться от данных приборной панели автомобиля. В это время вы можете войти в настройки меню, чтобы иметь точную регулировку HUD, чтобы получить те же данные, что и приборная панель. Если вы обнаружите, что-то отличается от значений приборной панели, пожалуйста, сделайте корректировку, как показано ниже:

VErtically pressВВолновая кнопка5 секунд:

Введите в меню настройки (есть 3 направления для волновой кнопки: вверх, вертикально, вниз), вертикальное длинное нажатие, введите настройки меню, вертикальное короткое нажатие 1 раз, опции меню увеличат 1 единицу, вверх и вниз волновая кнопка для увеличения или уменьшения значения параметра. После регулировки вертикально удерживайте 5 секунд, чтобы вернуть предыдущий интерфейс.

Меню

Параметры

Диапазон регулировки

Объяснение

По умолчанию

0

Скорость

50-150

Ошибка скорости:

Вверх или вниз волновая кнопка для регулировки

107

1.

Сигнализация скорости

30-250

Сигнал тревоги скорости, когда он достигает 120 км/ч, вверх или вниз волновая кнопка для регулировки значений тревоги

120

2.

Регулировка яркости

0-2

0-это автоматическая регулировка; 1-самая темная и 2-самая яркая.

0

3.

Блок скорости

0-2

0-км, 1-миля, 2-напряжение

0

4.

Функциональный переключатель

0-2

0-км, 1-время вождения, 2-миля

1.

5

Часы и переключатель высоты

0-1

0-часы, 1-высота

0

6

Регулировка часов

00:00-23:59

По умолчанию китайское время, вверх или вниз волновая кнопка к местному времени

8

7

Исходное напряжение

0-15,0

Если HUD не может автоматически выключить питание, настройте 12,0 до 13,2 (V), тогда HUD может выключить питание

12,0

8

Восстановление заводских настроек

0-1

Установите в 1, вертикально нажмите кнопку OK для 5s, затем вернитесь к интерфейсу дисплея.

0

Восстановление заводских настроек:

Когда HUD включен, удерживайте кнопку волны вертикально для 5s, чтобы войти в настройки меню, короткое нажатие до 8 и вниз волновая кнопка до параметра 1, И нажмите кнопку волны для 5s, чтобы сохранить и вернуться к интерфейсу дисплея.

Использование и установкаДляОтражательНаПленка:

Обратите внимание: HUD проектирует информацию приборной панели на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное отражение на ветровом стекле при его работе. Двойное отражение будет разной причиной разного ветрового стекла. Если вы видите четкую информацию о дисплее, то нет необходимости использовать отражающую пленку. Если есть двойное изображение, используйте отражающую пленку.

Во-первых, пожалуйста, положите нескользящий коврик на приборную панель, а затем Наденьте HUD. Отражающая пленка может быть приклеена к положению прямо над положением HUD, которое может отражать экран хоста к ветровому стеклу.

Методы вставки пленки:

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухую ткань для очистки;

2. Снимите заднюю сторону (помечено 1) отражающей пленки, затем вставьте ее в оконное стекло.

3. После того, как вы скорректировали расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выжать воду наизнанку, пока в ней нет пузырька или воды.

4. Снимите защитную пленку (помеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, пожалуйста, настройте нескользящий коврик, чтобы перемещать положение.

Рабочее напряжение

DC5-18V

Рабочий ток

40 мА

Ток для сна

15 мА

Точность компаса

± 1 °

Диапазон скорости

0-400 км

Точность в реальном времени

Такой же, как и спутник

Размер HUD

125x75x15 мм

Автомобильное зарядное устройство 12 В

1000мА, USB кабель

Вес HUD

115 г

Устранение неполадок

1.HUDЭкран без дисплея и безМощность

Проверьте кабель автомобильного зарядного устройства, если он плотно прилегает, потяните кабель автомобильного зарядного устройства и повторно подключайте его несколько раз, проверьте переключатель HUD, если он включен. Если дисплей все еще отсутствует, пожалуйста, попробуйте другой автомобиль, чтобы проверить и проверить, плохой ли интерфейс автомобильного прикуривателя, если это плохая зажигалка, пожалуйста, попробуйте подключить кабель к автомобильному аккумулятору.

2.HUD не может автоматически отключатьсяПосле выключения автомобиля

Если HUD не может быть автоматически отключен, пожалуйста, нажмите вертикально в течение 5 секунд, чтобы войти в настройки меню, найдите меню 7, настройте значение по умолчанию от 12,0 до 13,2, затем HUD может автоматически отключиться.

3.Неточная скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, установите его на верном (см. Меню 3)

B. Когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в опции меню, здесь опция меню Показывает 0, параметр показывает 107, вверх или вниз волновая кнопка, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить.

4..Превышение скоростиСигнализация

Значение по умолчанию для сигнализации превышения скорости составляет 120, пользователи могут выбрать для увеличения/уменьшения значения самостоятельно.

Когда HUD включен, вертикальное нажатие в волновой кнопке 5 секунд, чтобы войти в меню, короткое нажатие 1 раз, когда меню времени показывает 1, параметр показывает 120, он представляет HUD даст сигнал тревоги, когда он достигает 120, а затем потяните вверх или вниз волновой кнопки, чтобы увеличить или уменьшить, После регулировки вертикально нажмите 5 секунд, чтобы сохранить.

5.См.НетЧеткоКогда HUD подСолнечный свет.

Проверьте, порвана ли защитная пленка HUD, и, пожалуйста, вставьте отражающую пленку в подарочную коробку, соответствующую ветровому стеклу.

6.Неправильная операция приводит к сбоям. ИлиНеточные данные

Сделайте сброс.

7. Неточное время

Когда HUD успешно ищет спутник (8:00 по умолчанию изменится на местное время в Китае), вверх или вниз волновая кнопка для настройки в местное время.
