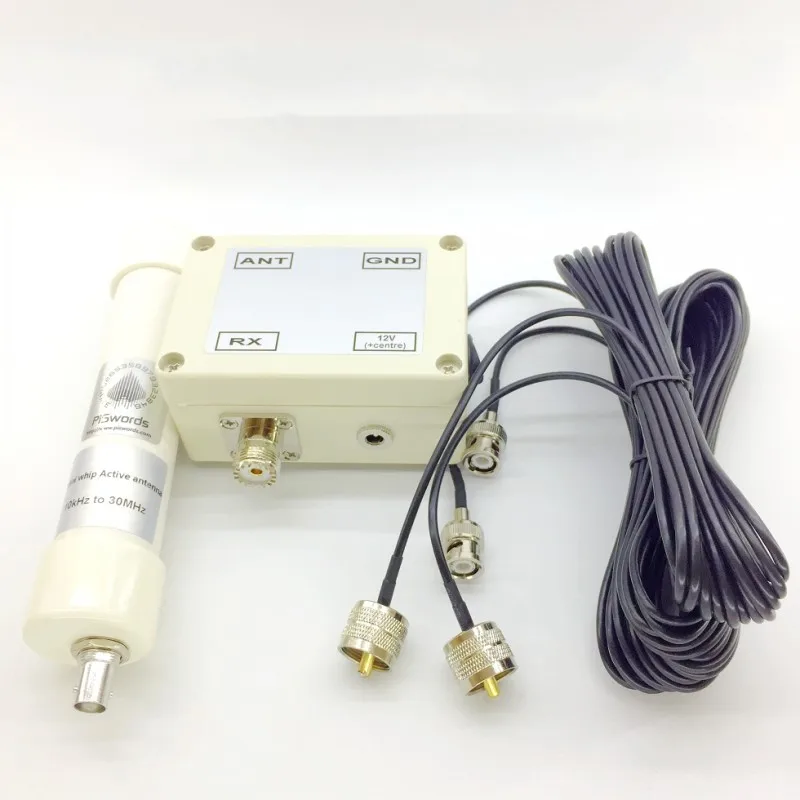

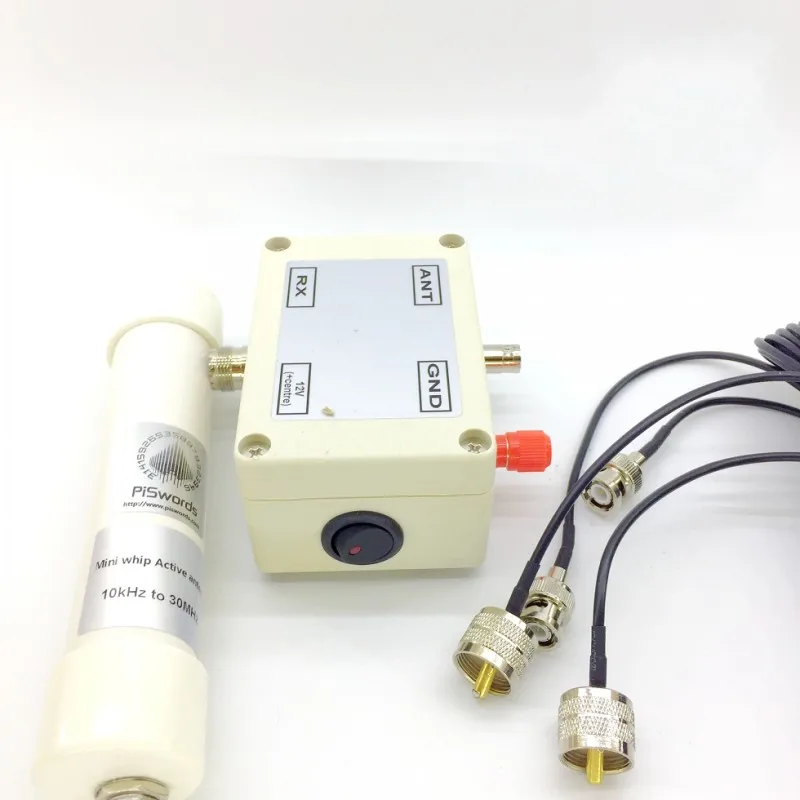

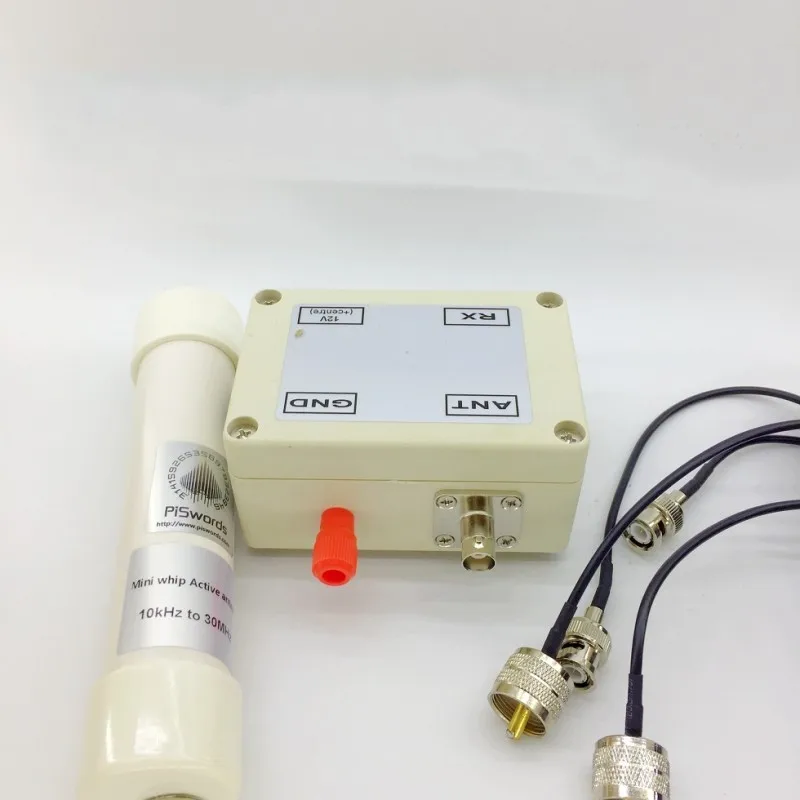

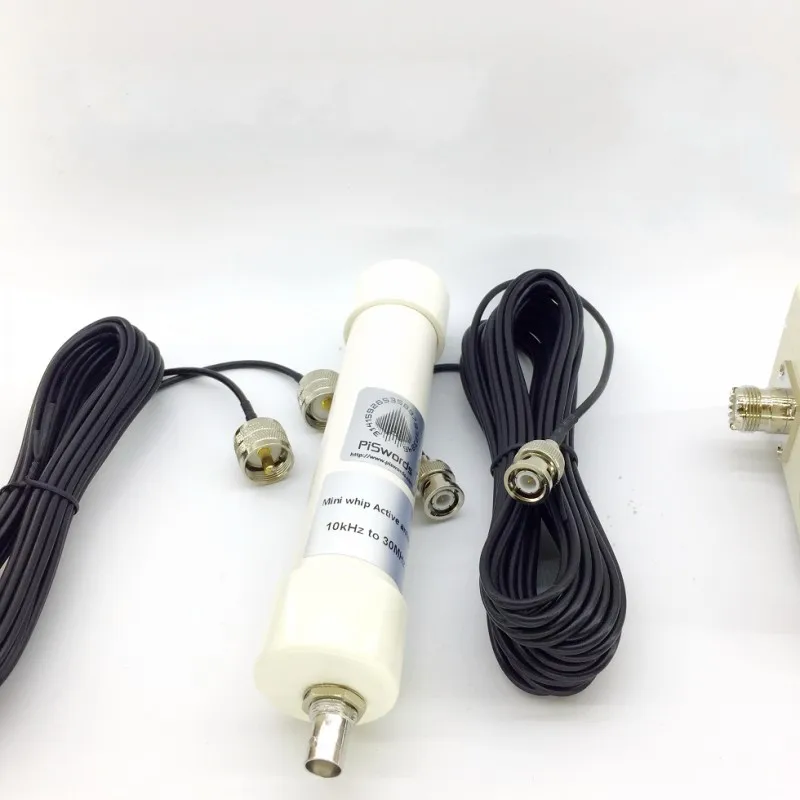

Активная антенна MiniWhip от 10 кГц до 30 МГц мини whip HF LF VLF VHF SDR RX с портативным кабелем Последняя версия с использованием современных полупроводников BF998 и BCX54. Реальная схема класса А, чистый прием без IMD. Одно коаксиальное соединение. Широкополосное соединение R/C с приемником, без трансформатора. Технические характеристики: Частотный диапазон: 10 кГц-30 МГц Мощность: 12 - 15 вольт при 150 мА Второй выходной сигнал на выходе:> + 70 дБм Третий вывод заказа точка перехват:> + 30 дБм Максимальная выходная мощность: свыше-15 дБм Размер печатной платы: длина (мм): 155x27 Разъем: BNC Линия подачи: 50 - 100 Ом коаксиальный кабель длиной до 100 м Обратите внимание: Каждая антенна работает так же хорошо, как позволяет установка. Любая активная антенна не работает хорошо внутри дома! Он должен быть установлен снаружи и как можно выше. Поместите эту миниатюрную антенную печатную плату внутри подходящего корпуса по вашему выбору и закрепите за пределами дома. Возможно, для корпуса вы можете использовать кусок трубы из ПВХ, который доступен в различных диаметрах в местном магазине. Не используйте металлический корпус! Он не будет работать там! Для максимальной чувствительности: -Эта антенна должна быть расположена как можно выше и свободна от металлических проводников. -Наземная плоскость печатной платы не должна быть ниже верхней части мачты. (Соединение и сама поверхность антенны должны быть над верхней частью мачты). Для лучшего соотношения сигнал/шум: -Установите миникнут на хорошо заземленную мачту. -Подключите "GND" minidwhip PCB к этой мачте. -Поместите ферритовые сердечники HI-Ui (Ui между 5000 и 10,000) на начало и конец всех кабелей для блокировки кабельных шумов.
