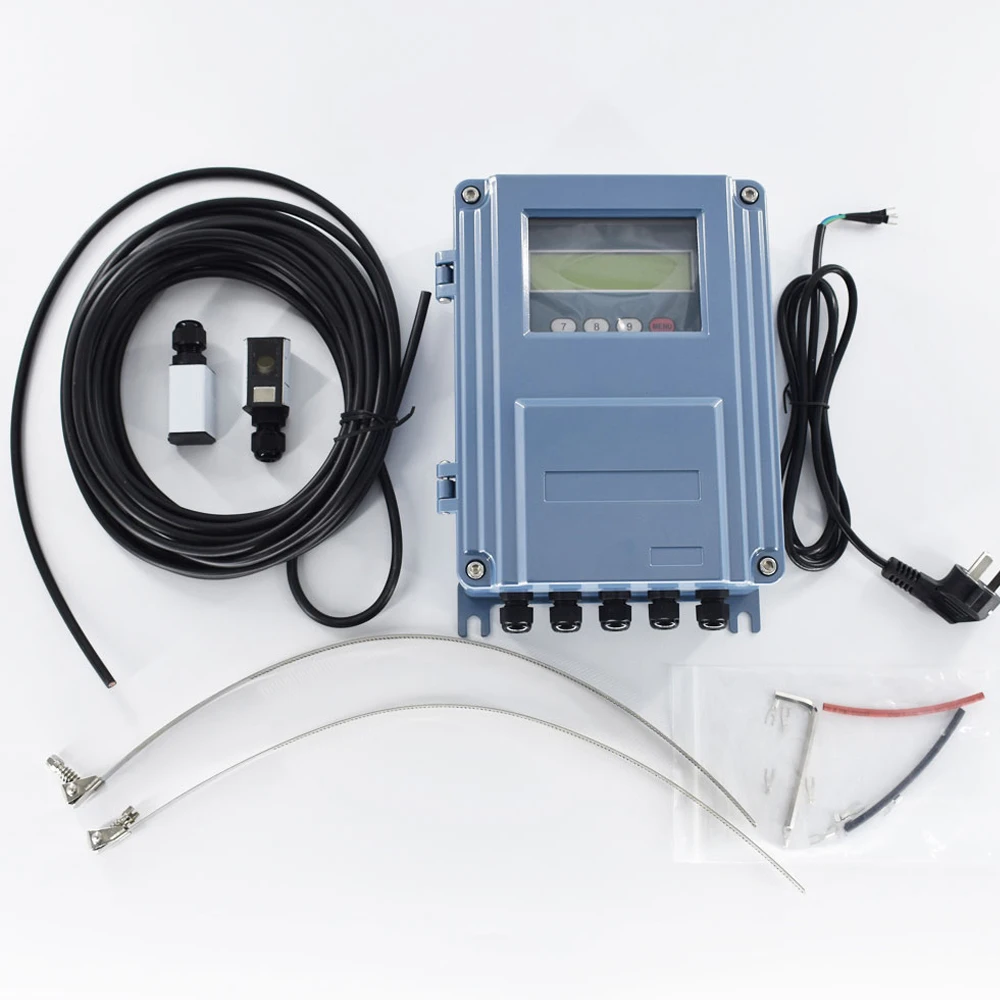

Стационарный ультразвуковой расходомер TDS-100F DN15mm-DN100mm S2 датчик расхода воды метр

Стационарный ультразвуковой расходомер TDS-100F DN15mm-DN100mm S2 датчик расхода воды метр

Описание:

Стационарная разница во времени ультразвуковой расходомер может быть водой, морской водой или маслом, равномерной жидкой суспензией, провести электричество или нет, коррозионная или не КОРРОЗИОННАЯ ЖИДКОСТЬ может быть измерена. Широко используется в промышленной области различных жидкостных потоков замера онлайн, который хост разделен на стандартный настенный подвесной тип, тип пластины, подвесной Тип взрывозащищенный, использование различных полей для удовлетворения потребностей пользователей.

Характеристики продукта

Низкий стационарный ультразвуковой расходомер с большим планированием интегральных схем CPLD, настольный процесс, точность выше.

Цена, высокая надежность, высокая производительность, хорошая применимость.

День, месяц и год функция накопления потока, может записывать Запуск 64 дня до операции, первые 64 месяца, первые пять лет накопительной работы потока.

На Низком, функция управления питанием, может записывать, электричество и движение на 64 раза раньше, может быть вручную или автоматически компенсировать, чтобы уменьшить потери потока.

Низкий эффективно преодолевает стенку ультразвукового затухания сигнала и шероховатую поверхность трубы для рассеивания Ультразвукового Сигнала с поверхности уменьшает потребление энергии Ультразвукового Сигнала.

Низкий сигнал на небольшое количество осадков, взвешенных частиц и пузырьков, эффект улучшенной точности измерения потока, особенно подходит для измерения потока труб.

При использовании специального инструмента с открытым отверстием, который датчик в зоне без установки водоснабжения, уникальная разборка роликового ремня, метод установки, не влияет на нормальное производство, в любое время для завершения он-лайн замены и обслуживания.

Линейность

Лучше ± 1%.

Точность

± 1% считывания при скорости> 0,6 футов/с (0,2 м/с). Предположим полностью Разработанный профиль потока.

Точность повторяемости

±0. 2%.

Равных угловых скоростей

±0. 03 ~ ± 105 футов/с
(±0. 01 ~ ± 30 м/с), двунаправленный

Измерение периода

0,5 s

Дисплей

ЖК-дисплей с подсветкой. 2x20 букв.

Кнопочная панель

4x4-key терапии мембранная клавиатура с
Тактильные отзывы

Блоки

Английский (США) или метрический.

Выходы

Аналоговый выход: 4-20 мА или 0-20 мА выходной ток. Сопротивление 0 ~ 1 кВт. Точность 0.1%..

Изолированный occt выход: для вывода частоты (0 ~ 9999 Гц), водителя сигнала тревоги, или счетчика импульсного выхода, ВКЛ/ВЫКЛ управления и т. Д.
Релейный выход 1A @ 125VAC или 2A @ 30VDC. Для управления вкл/выкл, драйвера сигнализации, вывода счетчика и т. Д.

Внутренний Сигнал тревоги (зуммер): Программируемый пользователем.
Драйвер внешней сигнализации: сигнал тревоги может быть передан на релейные или выходные терминалы occt для управления внешним сигналом.

RS-232 последовательный порт.

Вход

Пятиканальный 4-20мА входы тока для сигналов, таких как температура, давление, уровень жидкости и т. Д. Точность 0.1%.
Два из пяти входных каналов соединены с клеммными блоками. Остальные три канала являются дополнительными.

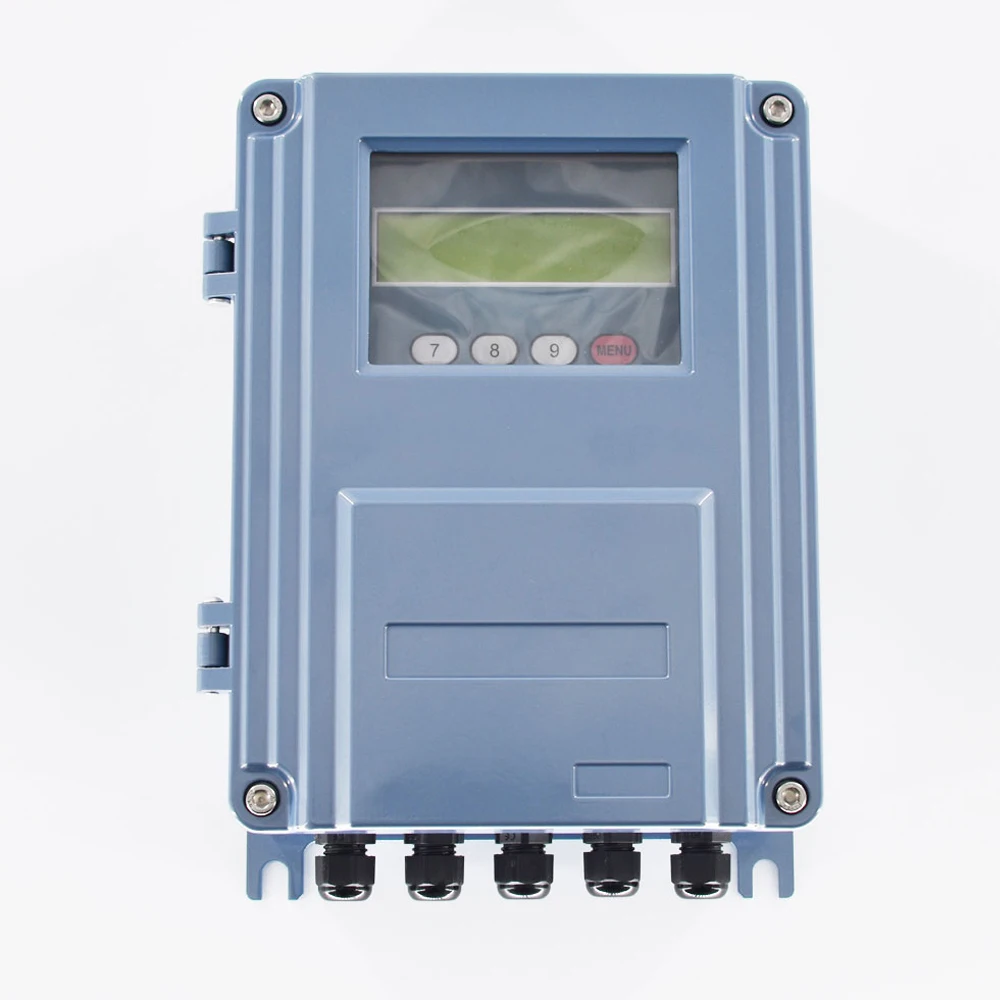

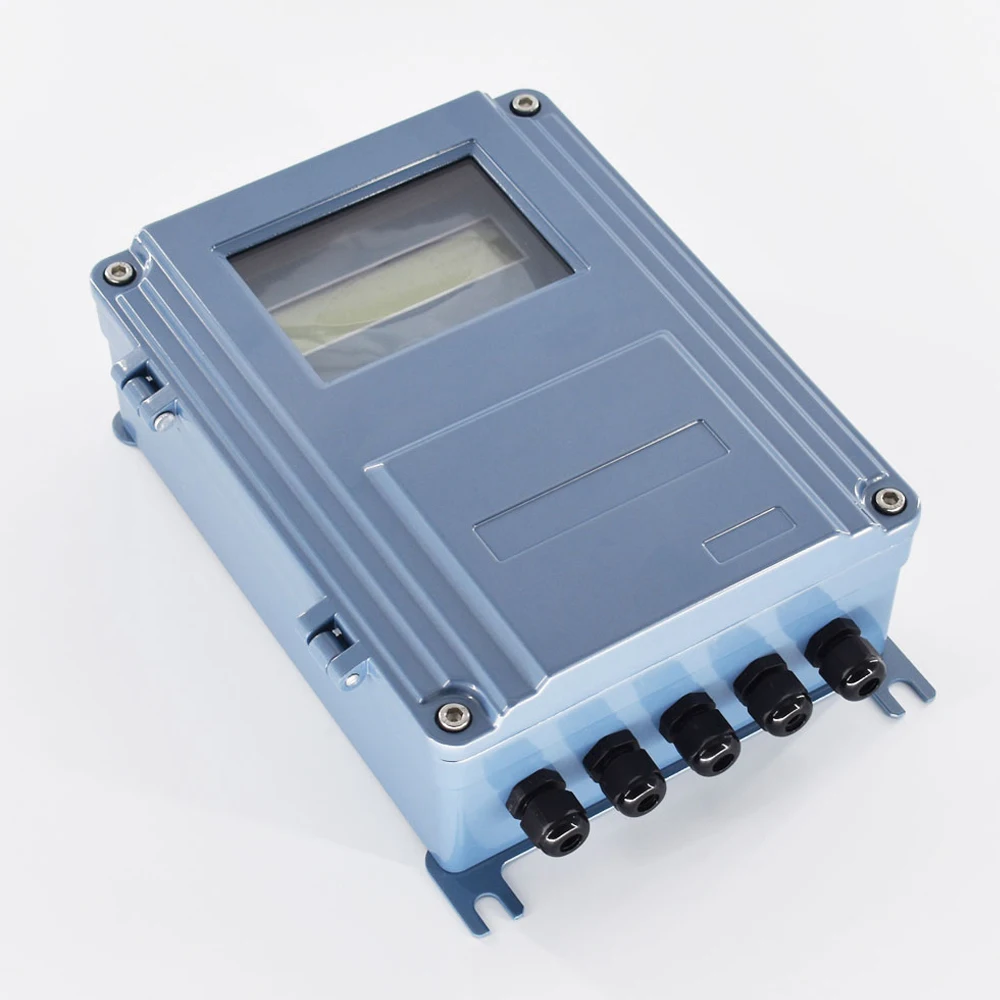

Корпус

Литой алюминиевый корпус.

Класс защиты: IP65 (NEMA 4X).

Размер: 9,88x7,56x3,15 (251x192x80mm3) для стандартной версии

Клещеобразный

S2-type: для размера трубы (DN15 ~ DN100mm)

M2-type: для размера трубы (DN50 ~ DN700mm)

L2-type: для размера трубы (DN300 ~ DN6, 000 мм)

Жидкий типа

Практически все широко используемые чистые жидкости.

Могут также применяться жидкости с небольшим количеством крошечных частиц. Размер частиц должен быть менее 75 мкм, содержание частиц менее 10 000 ppm.

Жидкости не должны содержать или очень незначительные пузырьки воздуха.

Примерами являются Охлажденная/горячая вода, морская вода, сточные воды, химические жидкости, нефть, сырая нефть, алкоголь, пиво и т. Д.

Жидкий темп

(0C-160C) для зажимного преобразователя. Возможна более высокая температура. Обратитесь к нам за помощью.

(0C-160C) для увлажненного преобразователя.

Труба Размеры

1 ~ 240 (dn15 мм ~ DN6, 000 мм).

Труба Материал

Все металлы, большинство пластмасс, стекловолокно и т. Д. Позволяют вкладыш трубы.

Кабель

Экранированный кабель преобразователя. Стандартная длина 15 (5 м). Может быть увеличен до 1640 (500 м). Свяжитесь с нами для более длинных требований к кабелю.

Мощность

Переменный ток: 240 В постоянного тока: 8 В постоянного тока ~ 36 В постоянного тока

Потребляемая мощность: <2 Вт

Вес

Стандартный основной блок: 6,6 фунта (3 кг)

Преобразователь

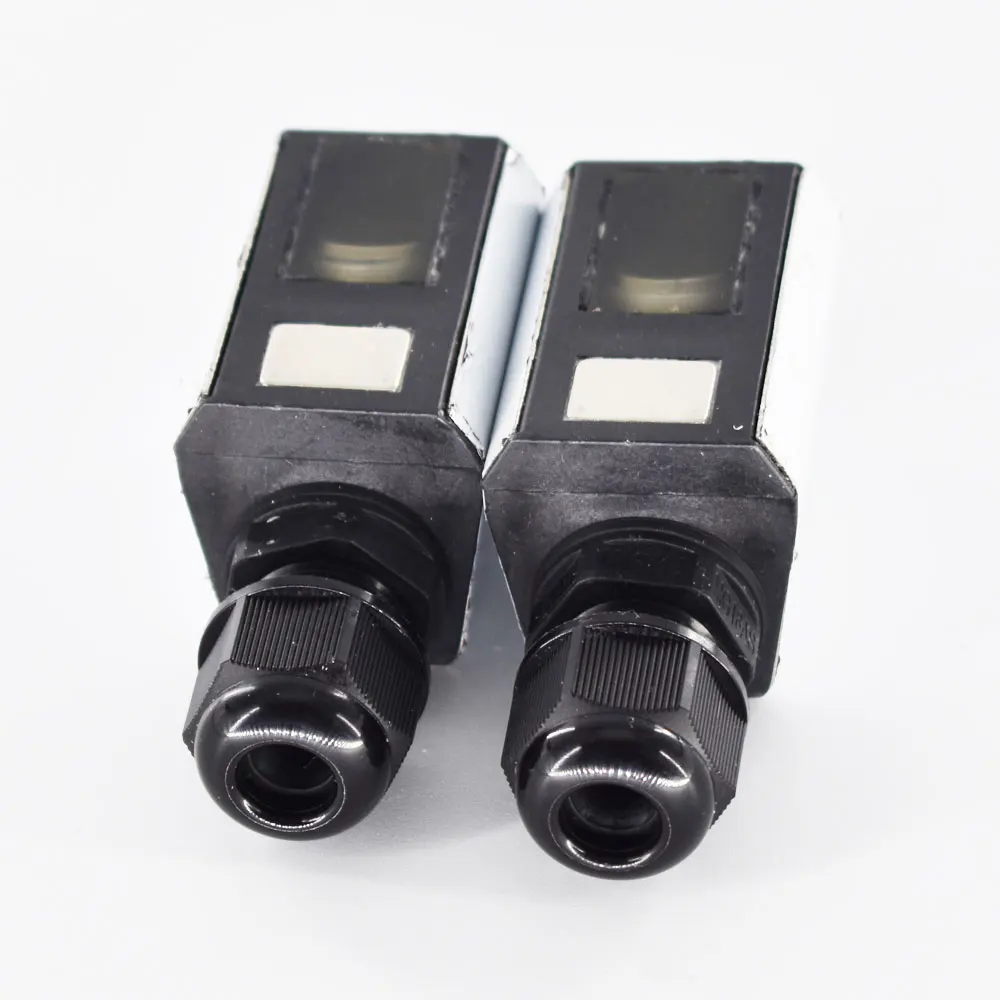

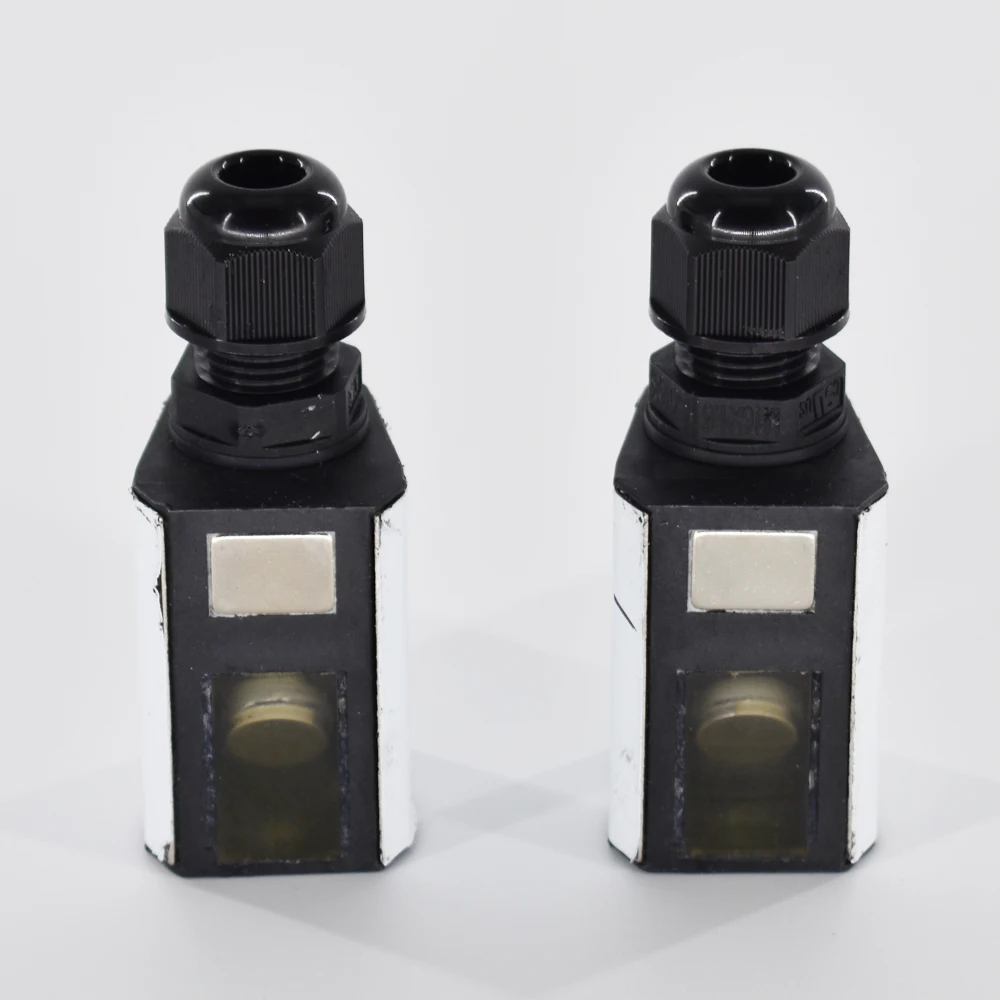

S2 типа

M2 типа

L2 типа

Подходит для труб диаметром

DN15-DN100mm

DN50-DN700mm

DN300-DN6000mm

Температура жидкости

0 °C-160°c

0 °C-160°c

0 °C-160°c

Внешний размер

45 × 30 × 30 мм

60 × 45 × 45

80 × 70 × 55

Качество

75 г

250 г

528 г

Если вам нужен другой преобразователь или Увеличьте длину сигнального кабеля, пожалуйста, свяжитесь с нами.
