Инвертор с EC49 Push pull 600 Вт высокочастотный трансформатор 12 В повышающий 340 в 400 500

Инвертор с EC49 Push pull 600 Вт высокочастотный трансформатор 12 В повышающий 340 в 400 500

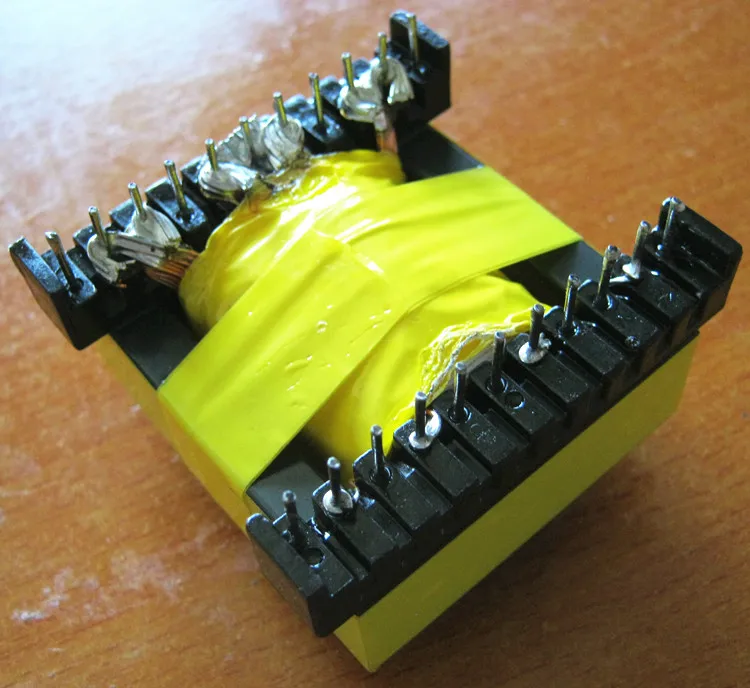

Инвертор, useEC49Transformer horizontalec49высокочастотный трансформатор

600 Вт

Частота: 35-40 кГц

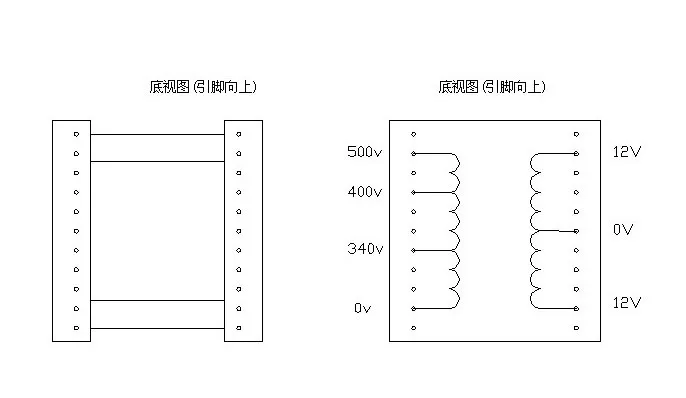

Первичная: диаметр 0,8 дюйма, чистая медь, эмалированная проволока 7 дюймов 3 + 3 Т

Вторичный: диаметр0, 62 Чистая медь, эмалированный провод, одиночная нить 85 т (340 в),100 т (400 В),125 т (500 В)

Адаптивная двухтактная схема

Обмотка медной эмалированной проволоки

Будьте осторожны: это просто трансформатор, инвертор нуждается в приводной цепи, одиночный трансформатор не может напрямую 12vdc boost to400VOf, цепь может быть usedtl494perhapssg3525 равно чип плюс драйвер FET.

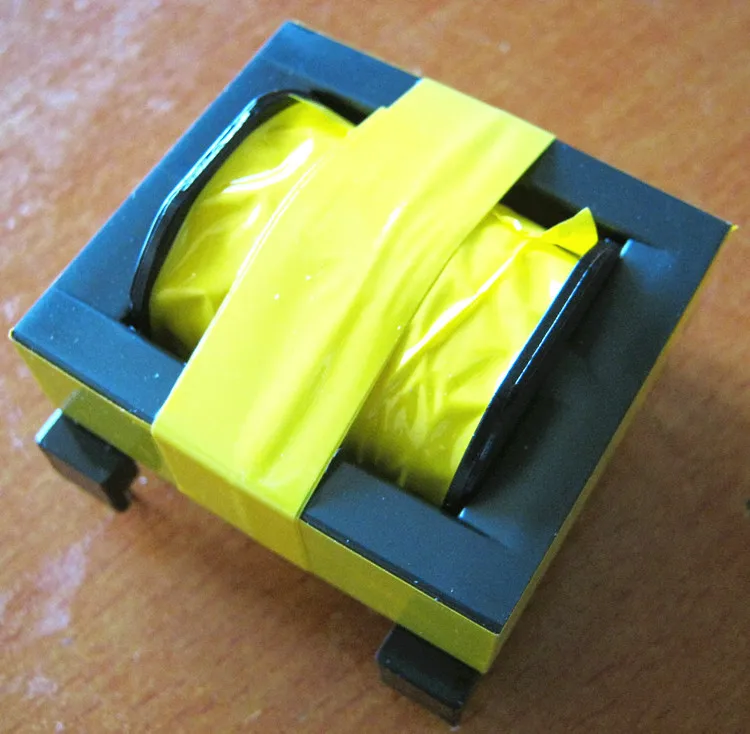

Размер без ног около 36 мм высота * 58 мм * 54 мм

Некоторые клиенты утверждают, что напряжение продукта, сделанное самостоятельно, отличается от номинального напряжения, это номинальное напряжение в соответствии с коэффициентом поворотов, рабочий цикл is50 % + 50% толкающее напряжение тяги, В процессе изготовления цепи, входного напряжения, рабочего цикла, внутреннего сопротивления приводной трубы, сопротивление линии будет влиять на Фактическое выходное напряжение. Пожалуйста, подумайте об этом в соответствии с фактическими потребностями перед изготовлением. Также нормально, что напряжение холостого хода после выпрямления превышает номинальное значение, потому что когда коммутационная трубка закрыта, она создаст импульс шипа., после устранения этот шип вызовет Высокое напряжение холостого хода.
