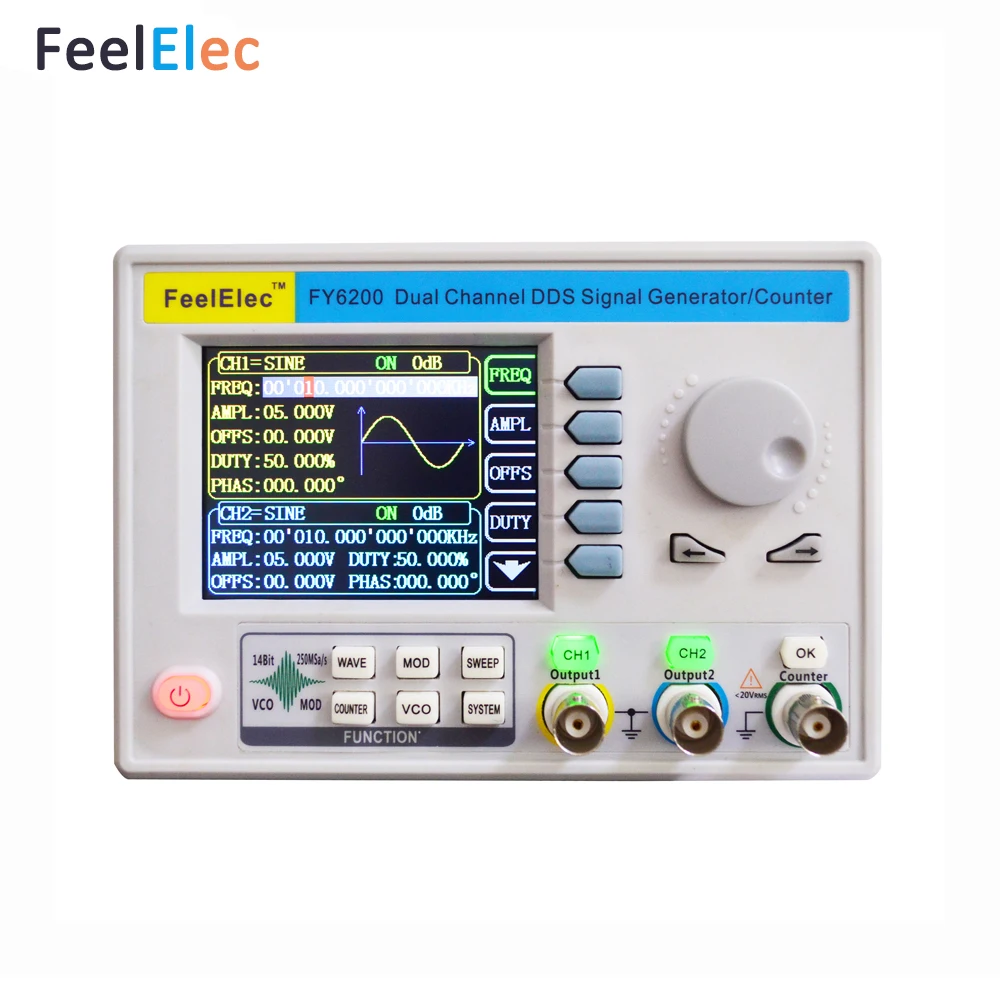

FeelTech 2020 последняя FY6200 20M двухканальный функция произвольной формы DDS генератор

FeelTech 2020 последняя FY6200 20M двухканальный функция произвольной формы DDS генератор

Характеристики частоты

Количество товара

FY6200-20M

FY6200-30M

FY6200-50M

FY6200-60M

Синусоидальная волна

0 ~ 20 МГц

0 ~ 30 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратная волна

0 ~ 15 МГц

0 ~ 20 МГц

0 ~ 25 МГц

0 ~ 25 МГц

Треугольная волна

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Импульсная волна

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Произвольная волна

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

TTL/CMOS Цифровая волна

0 ~ 10 МГц

0 ~ 20 МГц

0 ~ 20 МГц

0 ~ 20 МГц

Минимальная ширина импульса

20ns (минимальная Регулируемая ширина всех типов импульсной волны может достигать 20ns)

Минимальное разрешение для любого диапазона частот

1μHz (минимальное разрешение всего диапазона частот может достигать 1uhz, чтобы гарантировать точность регулировки прибора на высокой частоте. Например, прибор может выводить Высокоточный сигнал 10,000000000001 МГц.)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/ 3 часа

Характеристики волны

Каталог Waveform

Синусоидальная волна, квадратная волна (регулируемый Рабочий цикл), импульсная волна (можно точно установить ширину импульса и время цикла), треугольная волна, повышение пилообразной волны, падающая Пилообразная волна, CMOS волна, уровень постоянного тока, половинная волна, полная волна, положительная лестничная волна, лестница против волн, экспоненциальный рост, экспоненциальное падение, Импульсная волна Lorentz, мультизвуковая волна, нерегулярная шумовая волна, ЭКГ волна, трапецевидная импульсная волна, импульсная волна cinke, узкая импульсная волна, гаусская белая шумовая волна, амплитудно-модуляционная волна, И 64 волны, определяемые пользователем.

Хранилище без летучей точки (64)

Можно хранить 64 произвольные формы, определяемые пользователем

Длина формы волны

8192 точек (8 точек K) * 14 бит

Частота дискретизации

250MSa/s

Вертикальное разрешение

14 бит

Синусоидальная волна

Гармоническая система подавления

≥ 50 дбц (<1 МГц);≥ 45 дбц (1 МГц ~ 20 МГц);

Общее гармоническое искажение

<0.5% (20 Гц ~ 20 кГц, 0 дБм)

Квадратная и импульсная волна

Время поднятия и падения

≤ 7ns(VPP<5V)

Перегрузка

≤ 5%

Диапазон регулировки рабочего цикла

0.01% ~ 99.99% (разрешение 0.01%)

Пилообразная волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Характеристики на выходе

Амплитуда (VPP)

Частота ≤ 10 МГц

10 МГц <частота ≤ 20 МГц

Частота> 20 МГц

1mVpp ~ 20Vpp

1mVpp ~ 10Vpp,

1 МВП ~ 5 в ПП

Разрешение амплитуды

1mV

Стабильность амплитуды

± 0.5%/ 5 часов

Плоскость амплитуды

± 5%(<10 МГц);± 10%(>10 МГц);

Выход сигнала

Выходное сопротивление

50 Ом ± 10% (стандартный)

Защита

Все выходные клеммы сигнала могут работать при более чем 60 с в условиях короткого замыкания под нагрузкой

Смещение постоянного тока

Диапазон смещения

Частота ≤ 20 МГц: ± 10 В; Частота> 20 МГц: ± 2,5 в

Разрешение офсета

1 мВ (минимум)

Функция фазы

Регулируемый диапазон

0 ~ 359,99 °

Минимальное разрешение

0,01 °

Выход TTL

Амплитуда уровня TTL

> 3 в ПП

Коэффициент вентилятора

> 8 TTL нагрузка

Время нарастания/падения

≤ 10ns

Выход CMOS

Низкий уровень электроэнергии

<0,3 в

Высокий уровень электроэнергии

1 В ~ 10 в

Время нарастания/падения

≤ 18ns

Функция внешнего измерения

Функция

Он может измерять частоту, период, ширину положительного импульса, ширину отрицательного импульса и рабочий цикл внешнего сигнала.

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Функция частотного измерителя

Диапазон измерения частоты

0,01 Гц ~ 100 МГц

Точность измерения

Время ворот 1s, 10s, 100s трехскоростное регулирование

Функция счетчика

Диапазон подсчета

0-4294967295

Режим подсчета

Руководство

Измерение ширины импульса

Разрешение 10ns, максимальное измерение 20S

Измерение цикла

Разрешение 10ns, максимальное измерение 20S

Функция подметания

Форма волны

Синусоидальная волна, квадратная волна, Пилообразная волна, произвольная волна (без напряжения постоянного тока)

Тип подметания

Линейное подметание, логарифмическое подметание

Направление подметания

Вперед, назад, круглая поездка

Предметы для подметания

Частота, амплитуда, смещение, рабочий цикл

Время подметания

0,01 с ~ 999,99 с/шаг

Диапазон настройки

Произвольная Настройка начальной точки и конечной точки

Диапазон подметания

Определяется значением настройки параметров развертки

Функция VCO

Примечание: VCO (выход управления напряжением)

Диапазон сигнала модуляции для ввода

0 ~ 5 В

Частотный диапазон сигнала VCO

0-1000 Гц

Объект управления VCO

Функция VCO

Амплитудная Модуляция (AM) или Частотная Модуляция (FM) могут быть выполнены внешним аналоговым сигналом

Функция модуляции

Тип модуляции

AM, FM, PM, ASK, FSK, PSK

Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (за исключением напряжения постоянного тока)

AM

Источник

Внутренний (CH2)/внешний (счетчик)

Форма волны модуляции

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Глубина модуляции

От 0% до 100%

Частота модуляции

Внутренний: 1μHz ~ 1MHz; Внешний: 1μHz ~ 2KHz;

FM

Источник

Внутренний (CH2)/внешний (счетчик)

Форма волны модуляции

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Частота модуляции

Внутренний: 1μHz ~ 1MHz; Внешний: 1μHz ~ 2KHz;

PM

Источник

Внутренний (CH2)/внешний (счетчик)

Форма волны модуляции

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Диапазон переключения фаз

0 ° ~ 360 °

Частота модуляции

Внутренний: 1μHz ~ 1MHz; Внешний: 1μHz ~ 2KHz;

Спросить

Источник

Внутреннее (CH2) руководство

Форма волны модуляции

50% рабочий цикл квадратная волна

Частота зажигания

1 мкгц ~ 10 МГц

FSK

Источник

Внутреннее (CH2) руководство

Форма волны модуляции

50% рабочий цикл квадратная волна

Частота зажигания

1 мкгц ~ 10 МГц

PSK

Источник

Внутреннее (CH2) руководство

Форма волны модуляции

50% рабочий цикл квадратная волна

Частота зажигания

1 мкгц ~ 10 МГц

Функция взрыва

Форма волны

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (за исключением напряжения постоянного тока)

Количество импульсов

1-1048575

Режим взрыва

Ручной взрыв, Внутренний взрыв (CH2), внешний взрыв (счетчик)

Общие характеристики

Дисплей

Тип дисплея

Цветной ЖК-дисплей 3,2 дюйма TFT

Хранение и нагрузка

Количество

20 комплектов

Расположение

От 01 до 20 (включение по умолчанию для ввода параметров местоположения 01)

Разъем

Режим интерфейса

USB для последовательного интерфейса

Скорость передачи данных

115200 bps

Протокол связи

С помощью командной линии открываются соглашение

Источник питания

Диапазон напряжения

100 В переменного тока ~ 240 В

Технология производства

Технология поверхностного монтажа, крупногабаритная интегральная схема, высокая надежность и длительный срок службы

ПредуПредупреждение ительный тон

Пользователи могут включать или выключать через настройки программы

Эксплуатационные характеристики

Все кнопки работают, и ручка постоянно регулируется.

Состояние окружающей среды

Температура: 0 ~ 40 ℃ Влажность: ﹤ 80%

Размер

150 мм (длина) × 105 мм (ширина) × 30 мм (высота)

Вес

Основной каркас (350 г) аксессуар (200 г)
