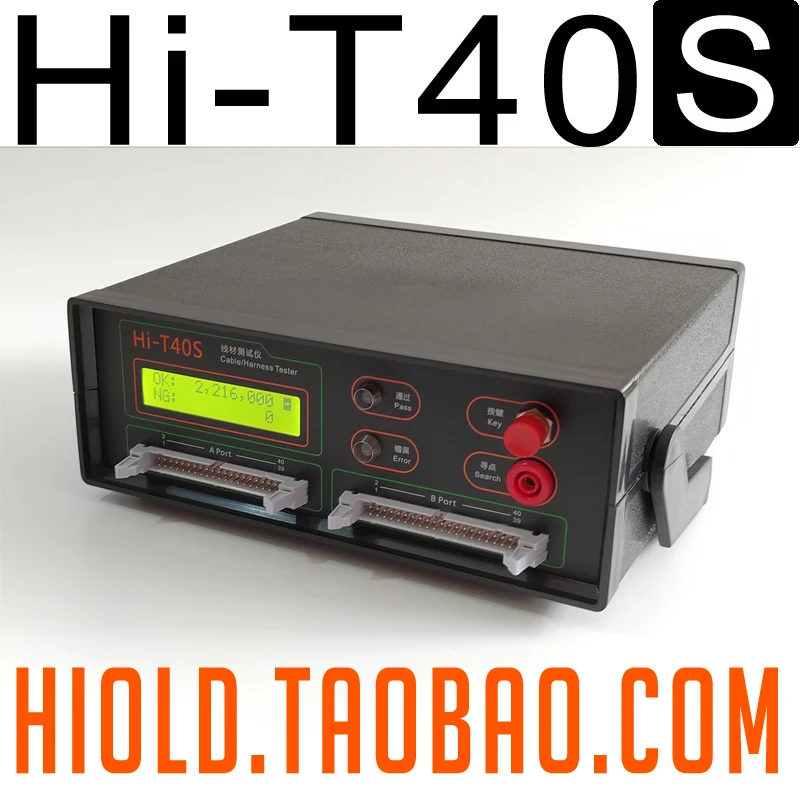

Тип 1: стандарт тестера T40S

Тип 2: T40S тестерный стандарт + джиг-плата

Тип 3: стандарт тестера T40S + монтажная плата

Поддержка провода

Usb-кабель для передачи данных, различные группы терминальных кабелей, аудио-проводки, проводки, сетевой кабель, автомобильный Электромобиль, жгут проводов и другие 40P и в течение тестового перерыва, можно поддерживать провод короткого замыкания и отключения. Поддержка тестирования один-ко-много или много-ко-много, где одна или несколько точек на одном конце соединяются с одной или несколькими точками на другом.

Несколько функций

Количество ОК и НГ можно считать отдельно, с счетной мощностью 999999999.

30 наборов данных образца

30 групп данных образца могут быть прочитаны и сохранены и могут быть напрямую вызваны при использовании. С функцией отключения памяти, отключение питания без чтения.

Внешний интерфейс управления

Сигналы OK и NG могут быть выходными, наборы данных могут быть выбраны, и тестирование может быть начато с помощью внешнего устройства или переключателя (например, ножной переключатель) управления.

Гибкая источника питания

В дополнение к источнику питания 220 В, вы также можете использовать usb-адаптер 5 В или мобильный источник питания

Разъем для наушников

После подключения наушников звуковой сигнал будет автоматически отключен, что может предотвратить помехи звука или несколько тестов звуковых помех

Блокировка ошибок и чтение замков

После того, как в настройках открывается неправильный замок, он будет блокироваться, если во время теста возникнут какие-либо ошибки (можно установить и одновременно включить звуковой сигнал). Только вручную нажатием кнопки для снятия замка тест может быть продолжен, чтобы предотвратить неисправный провод от быть помещен в тест во время партии теста из-за усталости теста.

Когда блокировка чтения открывается в настройках, считывание новых данных образца запрещено, чтобы не допустить чтения неверных данных во время теста.

Трех тестовых режимов

1. Обычная тест

2. Испытание при качании испытание

3. Тест точки поиска

Тип 2:

Аксессуары (головоломка)

Он состоит из двух PCB, каждая печатная плата имеет обычный интервал pad, которая может быть увеличена до: 2,54 мм (2X20), 2,5 мм (2X20), 2,0 мм (2X20), 1,27 мм (2X20), 4,2 мм (2X17), 5,08 мм (1X14), 3,96 мм (1X18).

Тип 3: дополнительные аксессуары (сварочный терминал)

Проданная Клеммная плата состоит из двух независимых печатных плат, каждая плата была сварена блоком проводки 40P, который может быть непосредственно подключен к испытательному порту к целевому приспособлению путем блокировки винтов, устранение сложного процесса сварки.
