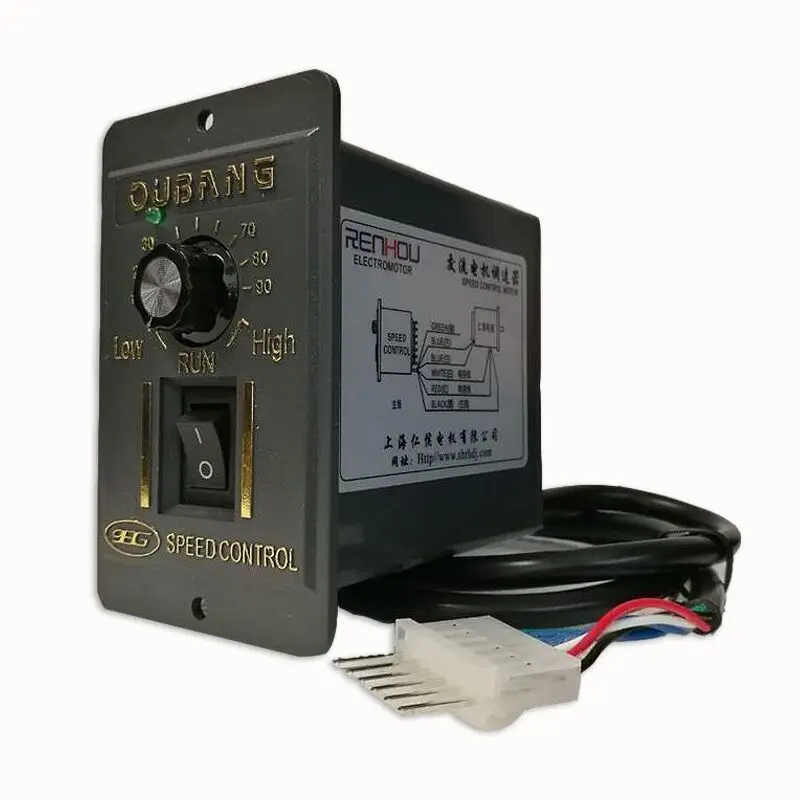

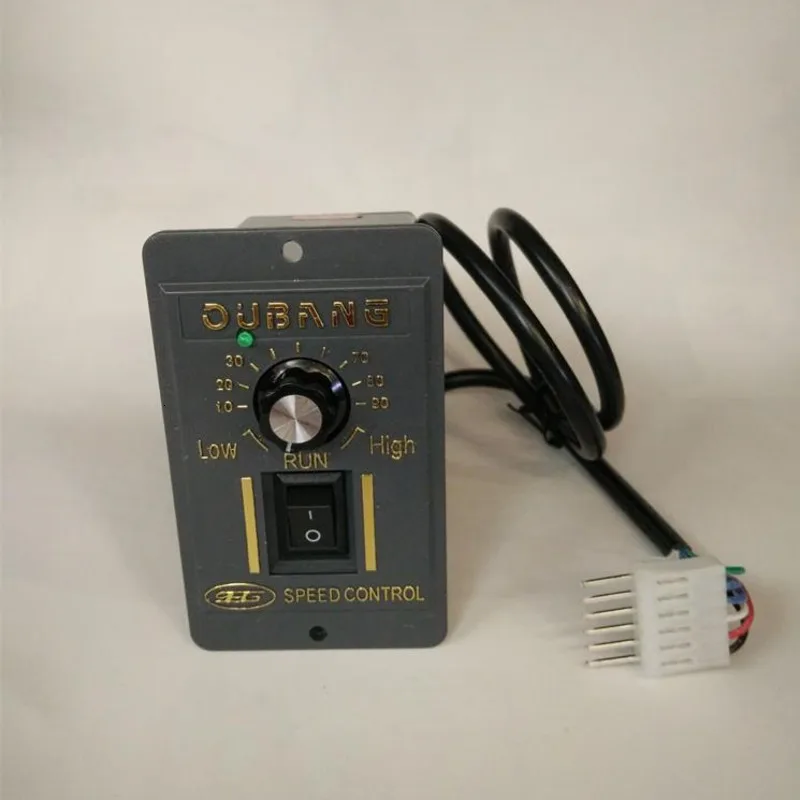

Регулятор скорости электродвигателя US-52 6-игольная плоская вставка регулятор

Регулятор скорости электродвигателя US-52 6-игольная плоская вставка регулятор

Инструкции

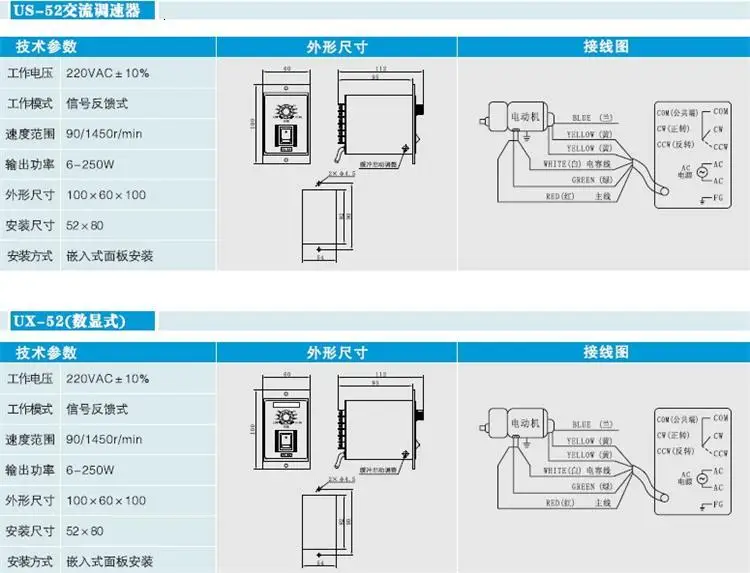

1. Регулятор начинается медленно при запуске с функцией плавного пуска.2. Этот продукт использует контроль напряжения обратной связи генератора. Линия управления "желтая" и "желтая", а синяя-провод заземления.

3. Если регулятор подключен к двигателю, а крутящий момент или скорость не соответствуют требованиям, Отрегулируйте потенциометр боковой обрезки us-52.

4. Для изменения направления хода двигателя:

A. Выберите com и CW короткое замыкание, затем двигатель будет вращаться вперед.

B. Выберите com и CCW короткое замыкание, затем двигатель поворачивается.

5. Переключатель панели контролирует только действие или остановку двигателя и не прерывает питание. Пожалуйста, выключите блок питания, если он не используется в течение длительного времени.

6. Поддерживающие модели двигателей этого продукта: двигатели серии yydj, YJT, YYCJ, ycjfk

Регулятор в основном подходит для переменного тока 50 Гц. Электронный регулятор оснащен продуктами для механической и электрической интеграции, состоящими из однофазного пускового конденсатора и асинхронного двигателя, микроредуктора с датчиком скорости. Подходящие двигатели (двигатели): Dongli, dongweting, Xima, Dongfang, Япония. Мощность электрического (мотора) составляет: 6 Вт. 15 Вт. 25 Вт. 40 Вт. 60 Вт. 90 Вт. 120 Вт. 150 Вт. 180 Вт. 200 Вт. 250 Вт и т. д.

Описание продукта:Рабочий Источник питания: AC220V 50Hz

Диапазон скоростей; 90-1400р/мин 50Гц

90-2800 об/мин 60 Гц

Режим управления: вперед/назад опционально (COM и CW подключены как положительные

Поворот, COM и CCW подключены в обратном направлении)

Область применения: yypj, yсчитывание, YYCJ и другие серии двигателей

Габариты границ: 65 × 155 × 162 мм

Размер проема: 82 × 54 мм 90-2 × Korting 4,5 мм

Способ установки: панельная винтовая установка

Использование

Регулятор однофазного двигателя Us52ac использует новую электронную цепь, которая обладает характеристиками небольшого объема, высокой точностью, широким диапазоном скоростей и низким энергопотреблением, И реализует функцию отзывы постоянной скорости и бесступенчатой регулировки скорости для однофазного двигателя. Он широко используется в упаковке и печати, инструментах и счетчиках, швейной технике, медицинском оборудовании и других отраслях промышленности. Он взаимозаменяем с аналогичными продуктами, произведенными Dongfang Electric Co., Ltd. из Японии и Shangyang Electric Co., Ltd. из Тайваня.

1. Рабочий Источник питания: AC220 50 / 60Hz диапазон колебаний напряжения ± 10% UE;2. Номинальная мощность: 6 Вт, 15 Вт, 25 Вт, 40 Вт, 60 Вт, 90 Вт, 120 Вт, 140 Вт, 150 Вт, 180 Вт, 200 Вт, 250 Вт

3. Условия эксплуатации: - 10 ~ + 50 ℃;

4. Относительная влажность: ≤ 90%;

5. Диапазон регулирования скорости: 90 ~ 1400R / min50hz, 90 ~ 2800r / min60hz;

Регулятор скорости двигателя US-52 6-игольчатый плоский регулятор переменного тока 220 В регулятор скорости
