Материнская плата MiniPCIE на USB 3G4G LTE модуль для разработки SIM-кассета антенна с

Материнская плата MiniPCIE на USB 3G4G LTE модуль для разработки SIM-кассета антенна с

Примечание: Этот продукт не поддерживает горячую вилку sim-карты, не забудьте подключить sim-карту без питания на usb-кабеле!

Промышленный Класс minipci-e к USB адаптеру 3G/4G модуль выделенный макетная плата.

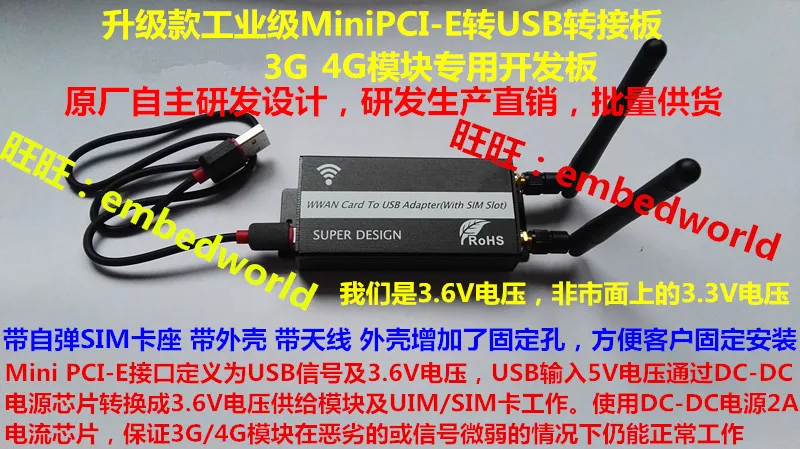

Интерфейс Mini pci-e определяется как сигнал USB и 3,6 v напряжения. Вход USB 5V напряжения тока преобразуется в 3,6 v Напряжение модуль питания и UIM/сим-карты с помощью dc-dc источники питания чип. Используйте постоянный ток-постоянный ток питания 2A текущий чип, чтобы убедиться, что модуль 3G/4G все еще может нормально работать при условии плохого или слабого сигнала. (Примечание: распродажа на рынке minipci-e-интерфейс Поворот USB 5 V до 3,3 V напряжения, Но у каждого компании 4g модуль напряжения в диапазоне от 3,3 до 4,2 V, Рекомендуемое напряжение 3,6 V, таким образом, 4g модуля в случае резких или слабый сигнал, ток будет мгновенно увеличивается до 1,8 A, "максимальный ток 1,5 A, защита от низкого напряжения, Электрический ток может привести к перезапуску без интернет-модуля и появлению нормальной работы в автономном режиме.

\
\

Mini PCI-E Mini PCI-Express к USB адаптеру, карта WWAN к USB адаптеру с слотом для sim-карты для модуля 3G/4G LTE WWAN/LTE

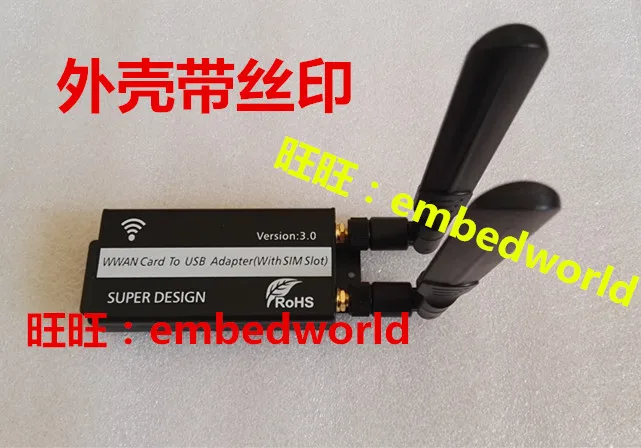

В соответствии с потребностями клиента, мы предоставляем две версии для клиента на выбор. Разница заключается в том, имеет ли боковая пластина корпуса отверстие для крепления винта:

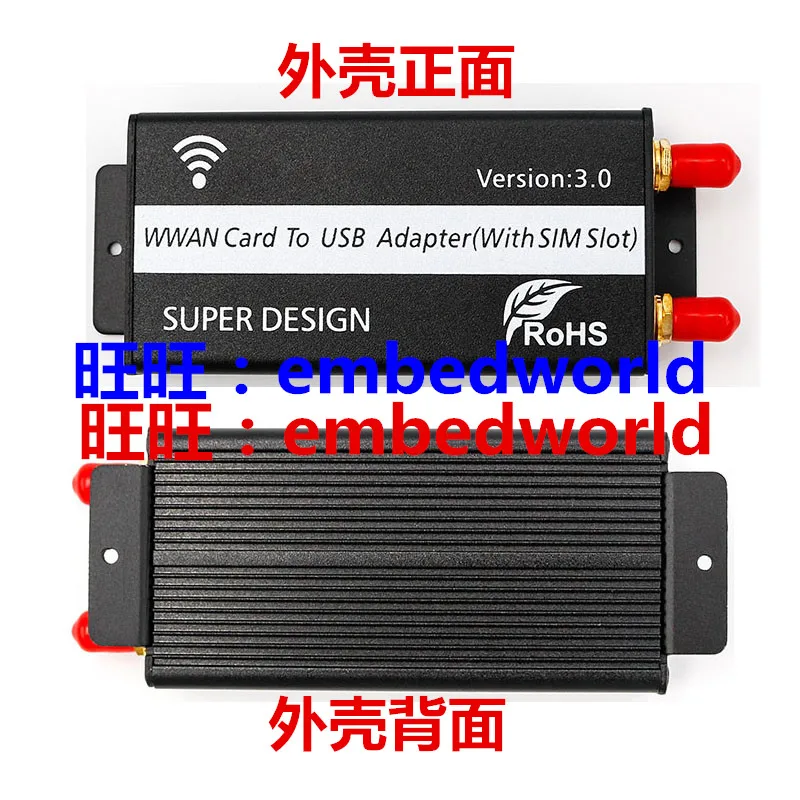

Версия 1: боковая пластина корпуса с резьбовым крепежным отверстием (широко известный как с ухом), удобно для клиента для фиксации и установки

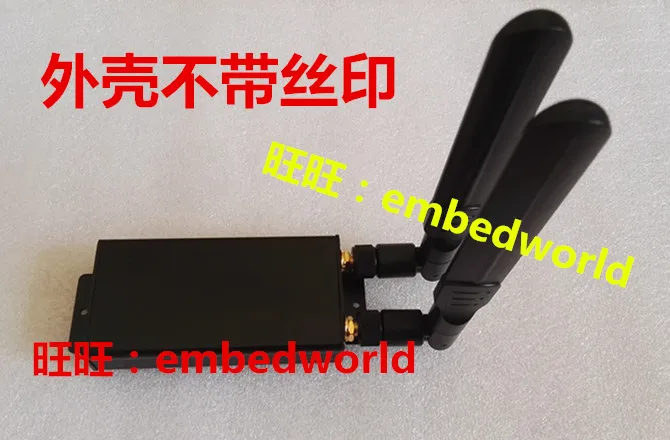

Версия 2: боковая пластина корпуса без винтового крепежного отверстия (широко известный как без уха)

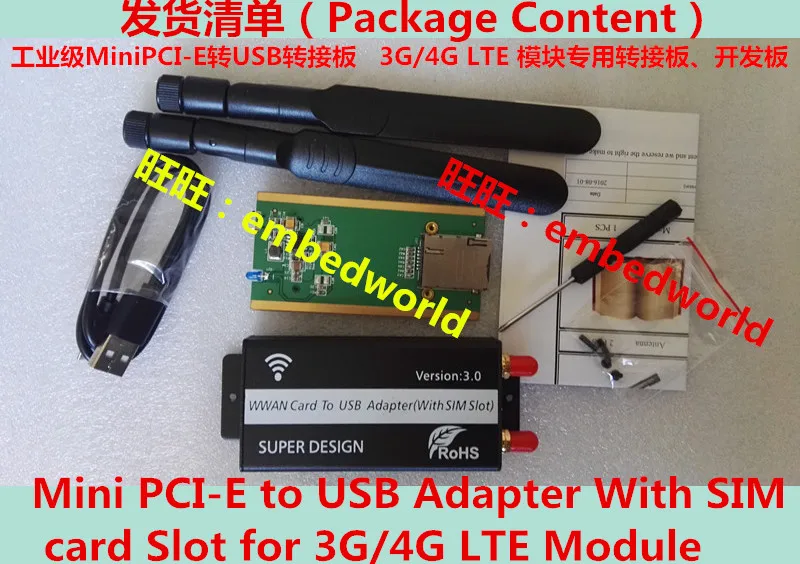

Название продукта: стандартный мини-адаптер pci-e для usb-адаптера, разъем для sim-карты, полоса для корпуса, антенна 3G 4G LTE, модуль адаптера, полоса для тестирования, полоса для разработки (Примечание: Питание USB требуется 5 В)

\
\

\

Описание: Этот продукт подходит для модулей 3G и 4G многих брендов. Он просто указан следующим образом:

Модули Huawei: MU609 PCIE, mu709s-2 PCIE, mu509-b PCIE, Mc509-a PCIE, EM770 EM770J EM770W, EM820U EM820W, me909u-521, me909s-821, me909s-120 и т. д.

Zte модули: MF210, ME3760V2C, ME3760V2D, ME3760 частная сеть, MF210V2 AD3812 MC2716 ME3620 ME3630 и т. Д.

Модуль сетки/сетки: SLM630 SLM630B SLM730 PCIE модуль

Longshang модуль: U8300 U8300W U8300C U9300W U9300C C5300V U7500E U6300V модуль

Модуль домена: модуль PCIE серии CLM920CN CLM920CN3 CLM920

Удаленный модуль: UC15 UC20 PCIE, EC20 EC21 EC25 PCIE модуль

SIMCOM модуль: SIM7100C SIM7100CE SIM7600C SIM7600CE SIM7600E PCIE модуль

Цзинань пилотируемый модуль: usr-g402tf модуль PCIE

Поддерживает 3G 4G карты sierrawireless, teleit, cinterion, Ericsson, SAMSUNG, huaru, datang и других брендов, которые могут быть использованы для просмотра, отладки, тестирование и разблокировка через порт USB и модуль.

Описание продукта:

1. Эта карта адаптера не включает модуль MINI pci-e 3G/4G и sim-карту.

2. Эта карта адаптера предназначена для настольных/встроенных систем и используется для преобразования мини-интерфейса PCIE 3g / 4g LTE модуля беспроводной связи в usb-порт.

3. Эта карта может быть вставлена только в миникарту USB bus-type, такую как модуль беспроводной связи 3G 4G LTE, И затем адаптер карты передачи может быть вставлен в порт USB для использования. Мини-плата Pci-e bus-type, такая как беспроводной WIFI модуль, не поддерживается.

4. Если у вас есть стандартная sim-карта, вы можете подключиться к оператору сети с sim-картой.
