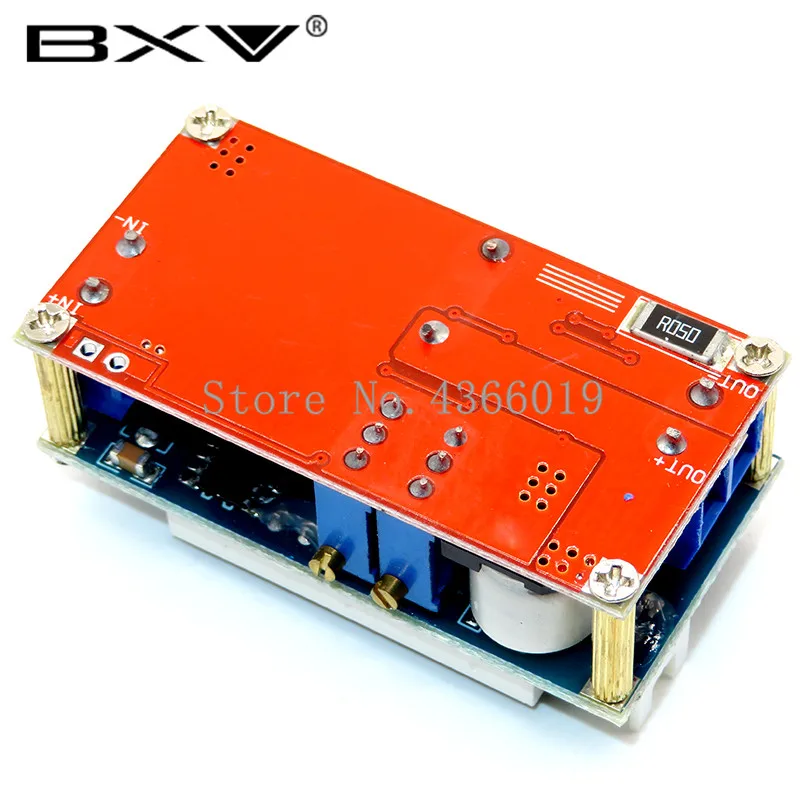

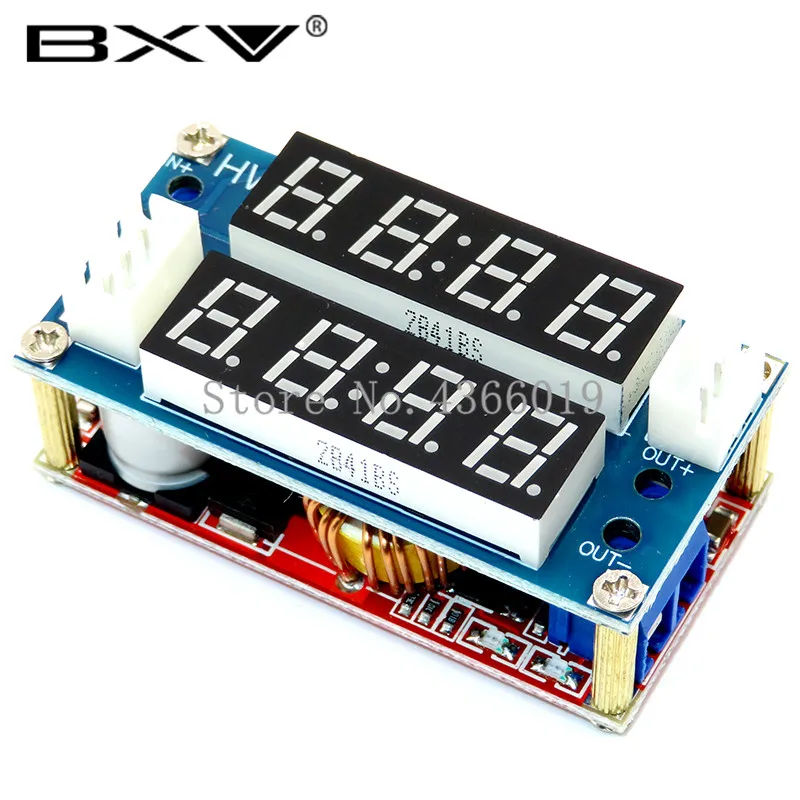

Понижающий зарядный Модуль XL4015 5A с регулируемой мощностью CC/CV светодиодный

★Модуль является регулируемым понижающим модулем, вы можете настроить модуль, настроив вышеуказанный синий погружной резистор для изменения выходного напряжения. Входное и выходное напряжение 1 в, минимальное выходное напряжение 0,8 В.

★IN- (вход отрицательный), IN + (вход положительный), OUT- (Выход Отрицательный), OUT + (выход положительный) маркированный на модуле должен быть правильно подключен. В противном случае модуль может быть поврежден.

★Использование зарядки аккумулятора:
1. Определите поплавковое напряжение и ток заряда, которые необходимо заряжать аккумулятор, входное напряжение модуля;
2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до 5 В или около того.
3. С помощью мультиметра 10А токовый блок выходного измерения короткого замыкания тока, при этом регулировка потенциометра постоянного тока под выходной ток до заданного значения тока заряда;
4. Зарядка лампы включения током в 0,1 раза превышает ток заряда по умолчанию (значение постоянного тока).
5. Настройте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения;
6. Подключите аккумулятор и попробуйте зарядку.
(1,2,3,4,5 шагов для входной мощности модуля, выход не подключен к батарее.)

★Светодиодный привод постоянного тока для использования:
1. Определите рабочий ток и максимальное рабочее напряжение, которое необходимо завести светодиодный;
2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до 5 В или около того.
3. С помощью мультиметра 10А токовый блок выходное Измерение короткого замыкания и регулировка потенциометра постоянного тока для выходного тока для достижения заданного рабочего тока светодиода;
4. Настройте потенциометр постоянного напряжения, чтобы выходное напряжение достигало наивысшего рабочего напряжения светодиодный да;
5. Подключите светодиодный, испытательную машину.
(1,2,3,4 шагов для входной мощности модуля, светодиодные индикаторы без нагрузки на выходе.)

★Описание протокола связи:
1. Данный модуль имеет функцию связи с компьютером. Может облегчить компьютеру Считывание данных текущего и напряжения модуля,

2. Так как выход модуля-это уровень TTL, для достижения и компьютерной связи, но также уровень конверсии обратно в компьютер может определить уровень RS232, необходимо использовать этот модуль TTL передачи cp2102 usbДля достижения конверсии.

3. Протокол передачи данных заключается в следующем:

Скорость передачи данных: 9600 бит/с

BB CC ADDR 00 XX КПР (Текущая команда возврата)

BB CC ADDR 01 XX КПР (команда возврата напряжения)

Среди них

BB CC для заголовка (2 байта)

ADDR-это адрес модуля (1 байт)

00-это текущая Команда чтения (1 байт)

01-это команда считывания напряжения (1 байт)

XX любое значение (2 байта)

Проверка КПР (1 байт)
