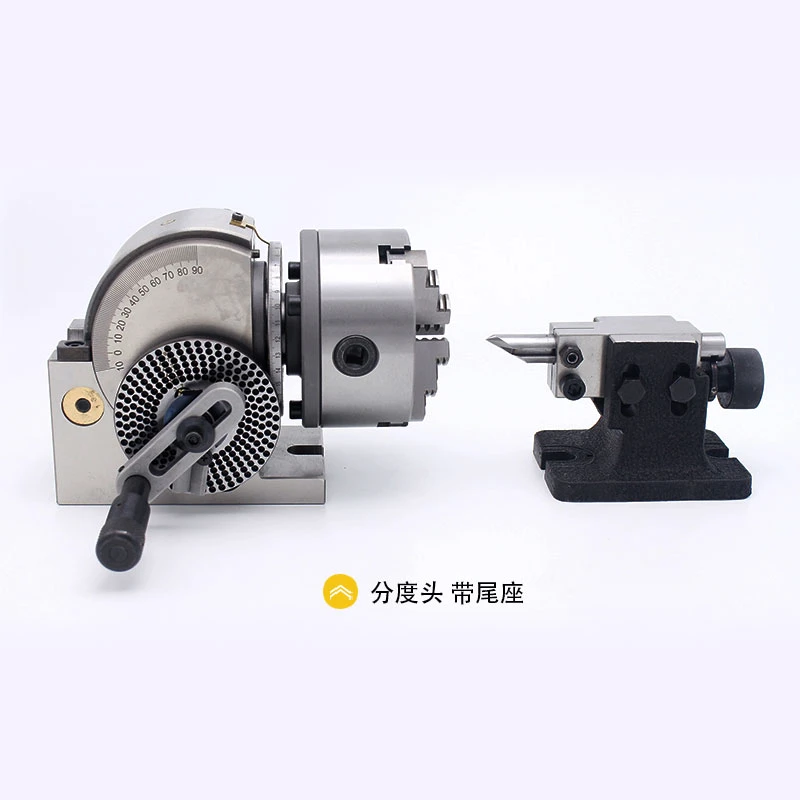

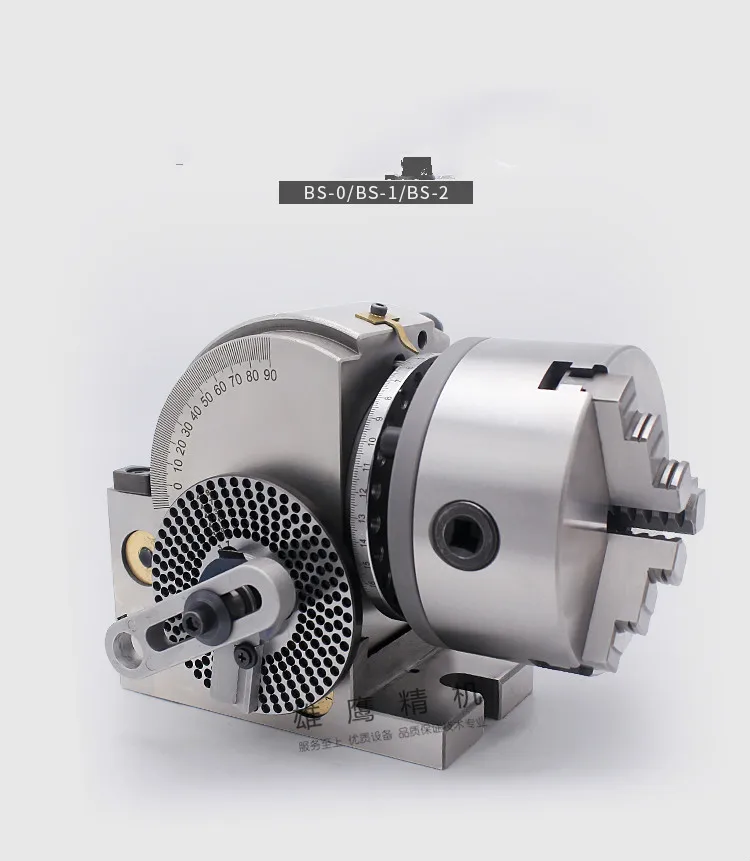

Универсальная индексирующая головка BS 0/BS 1 пластина 360 градусов разделительная 4/5

Универсальная индексирующая головка BS 0/BS 1 пластина 360 градусов разделительная 4/5

Партномер: BS
Мощность: Инструкция по эксплуатации
Количество челюстей: 3

Индексационные головные зажимы данных о размере заготовки следующим образом:

4 дюйма делительная головка Центр высота 100 мм с наружным диаметром 100 мм Три кулачковый патрон положительный коготь может быть обрезан для детей в возрасте 2-30 мм, изнутри наружу поддержка 30-90 мм, анти-коготь может зажимать 30-80 мм

5 дюймовый наконечник индексирования Центр высота 100 мм с наружным диаметром 125 мм Три кулачковый патрон положительный коготь может быть обрезан 2,5-40 мм, изнутри, чтобы снаружи поддержка 38-125 мм, анти-коготь может быть обрезан 38-110 мм

6 дюймов делительная головка Центр высота 128 мм с наружным диаметром 160 мм Три кулачковый патрон положительный коготь может быть обрезан 3-55 мм, изнутри, чтобы снаружи поддержка в переменного тока, 50-160 мм, анти-коготь может быть обрезан 55-145 мм

8 дюймовый наконечник индексирования Центр высота 128 мм с наружным диаметром 200 мм Три кулачковый патрон положительный коготь может быть обрезан 4-85 мм, изнутри, чтобы снаружи поддержка 65-200 мм, анти-коготь может быть обрезан 65-200 мм

Особенности:

Изготовлен из высокопрочного чугуна FC30
Подходит для фрезерования, сверления или других специальных машин для легкого и быстрого разделения.
Пластина прямого индексирования может быть разделена на 2 3 4 6 8 12 24 части, а панель пикового гнезда также может быть разделена на 2-380 частей.

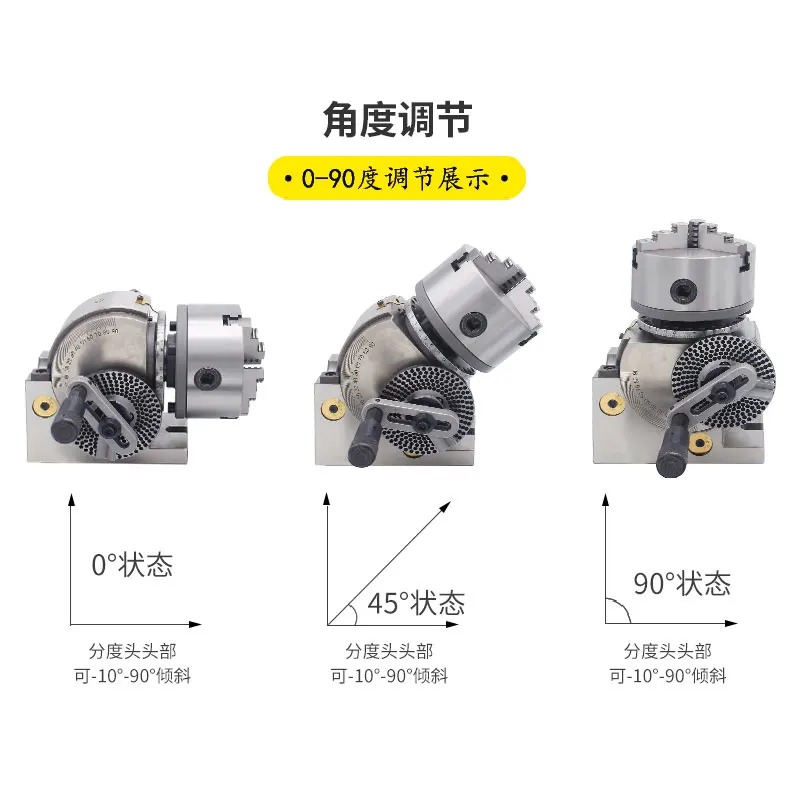

Регулируемый угол наклона 0-90 градусов

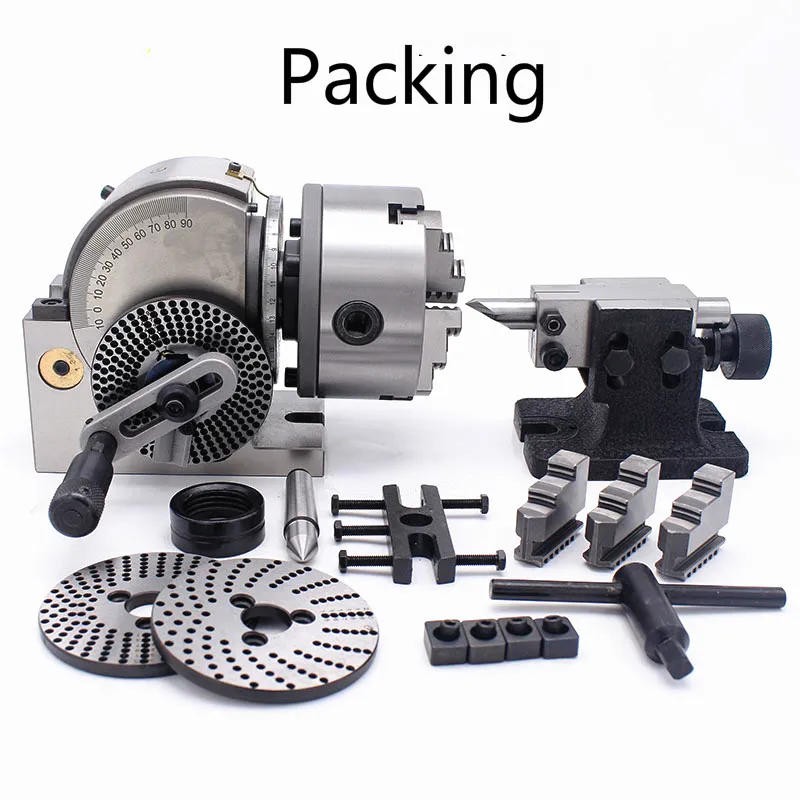

С сотовой доской, он используется для неравномерного разделения

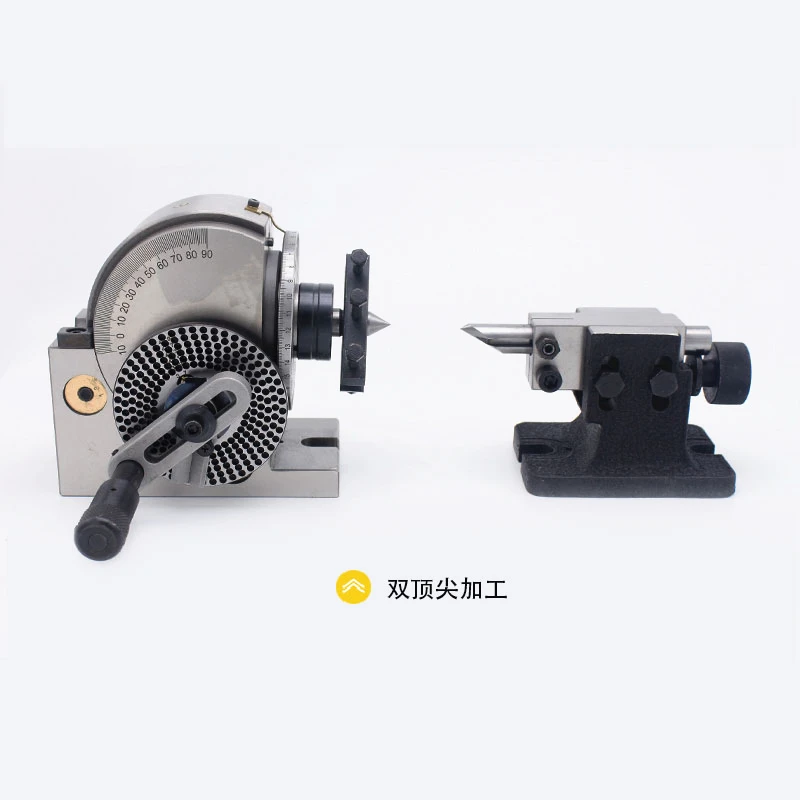

Может быть прикреплен к трехкулачковому патрону для ОСЕВОЙ ОБРАБОТКИ
Передаточное отношение 1:40
