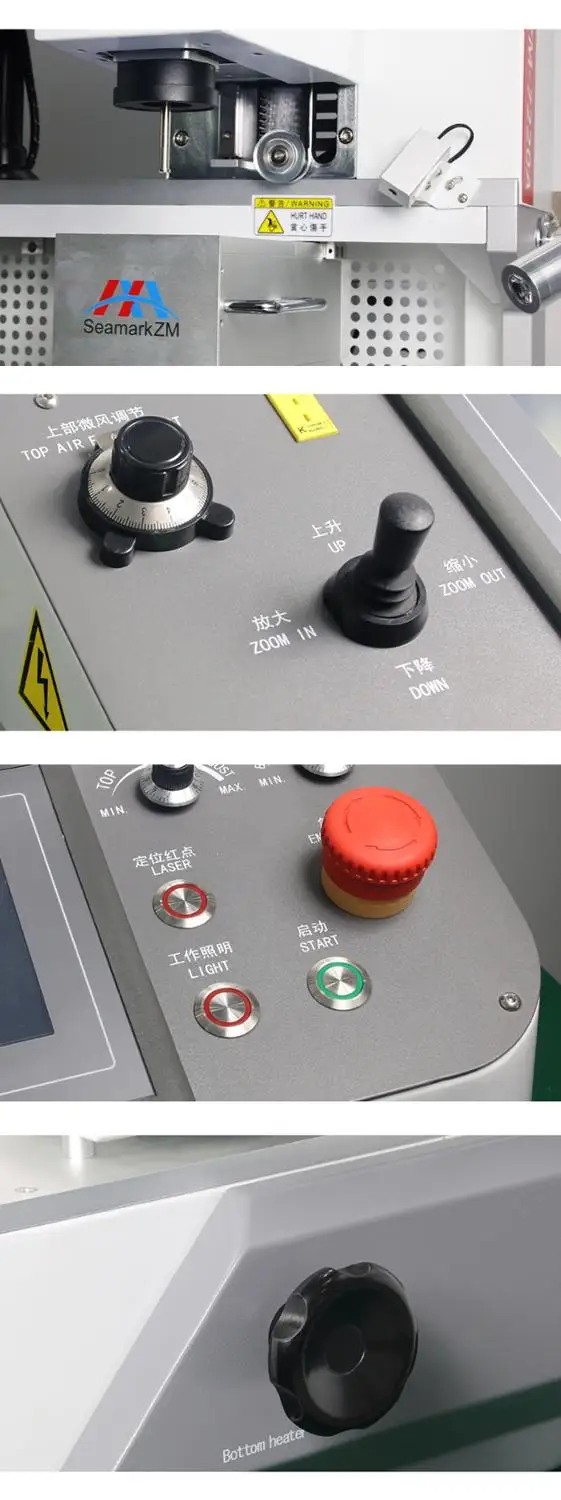

Новый ZM R7220A Термовоздушная паяльная станция с оптическом центрировании

Новый ZM R7220A Термовоздушная паяльная станция с оптическом центрировании

Особенности ввести

3 независимым управлением обогреватели

① Верхний и нижний нагреватели нагреваются горячим воздухом, третий ИК-нагреватель-инфракрасный нагрев, верхний и нижний нагреватели могут нагревать PCB сверху и снизу одновременно. Точность температуры в пределах ±3℃, есть несколько сегментов можно установить в то же время; ИК область предварительного нагрева регулируется в соответствии с пожеланиями, чтобы сделать PCB нагрев равномерно.

② Может нагревать печатную плату и чипы bga одновременно. И третий ИК-нагреватель может разогреть печатную плату снизу, чтобы избежать деформации печатной платы в процессе ремонта. Верхний и нижний нагреватели нагреваются самостоятельно;

③ Выберите высокоточную термопару типа K close-loop и PID параметры автоматической системы регулировки; она может показать семь температурных кривых и миллионов групп данных можно сохранить через U устройство хранения, с функцией мгновенного анализа кривых и анализа температуры BGA в любое время; датчик для точного тестирования температуры.

Точном оптическом центрировании системы

Принимает регулируемую цветовую оптическую систему CCD, с разделением луча, увеличением, увеличением и микрорегулировкой функций, имеет автоматическую систему регулировки разрешения и яркости хроматизма, усиливает до 230 X, точность монтажа в пределах ± 0. 01 мм.

Многофункциональная операционная система

① Принять интерфейс человека-машины высокой четкости, доступный для настройки «Настройка» и «Управление», чтобы избежать настроек ошибок, верхний нагреватель устройства и монтажная головка 2 в 1 дизайн, с автоматическим определением чипов BGA и высотой установки, он имеет функцию автоматической пайки и распайки. он может установить 6 сегментов повышения температуры и 6 сегментов активности температуры, И может сохранить N группы температурных профилей. Приняты все виды сопел BGA, с вращением на 360 °, легко для установки и замены, возможно изготовление по индивидуальному заказу;

②V-groove поддержка печатной платы, с быстрым, удобным и точным позиционированием, может пригодиться для всех видов печатной платы; гибкий и съемный Универсальный крепеж имеет защитные эффекты и не повреждает печатную плату, подходит для всех видов размеров ремонта BGA.

Более высокий уровень безопасности функции

С CE сертификацией; после распайки и пайки, есть тревожные. Когда температура выходит из-под контроля; схема автоматически выключится, это двойная функция защиты от перегрева. Температурный параметр имеет пароль, чтобы избежать произвольных изменений, с превосходными функциями защиты, может защитить компоненты печатной платы и машины от повреждений в любой ненормальной ситуации.

Технические характеристики и технические параметры

Мощность: переменный ток 50/60 В ± Гц

Общая мощность: Макс 5300 Вт

Мощность нагревателя: верхний нагреватель 1200 Вт нижний нагреватель 1200 Вт ИК нагреватель 2700 Вт

Электрические материалы: Интеллектуальный программируемый контроллер, поддержка подключения компьютера

Контроль температуры: термопара k-типа (Закрытая петля), контроль температуры, точность в ± 3 ℃

Позиционирование: v-паз, поддержка PCB

Размер печатной платы: Макс 415 × 370 мм мин 65 × 65 мм

BGA чип: макс 80 × 80 мм мин 2 × 2 мм

Размеры: L680×W630×H900 мм

Датчики: купальное полотенце, 1 шт

Вес: 79 кг
