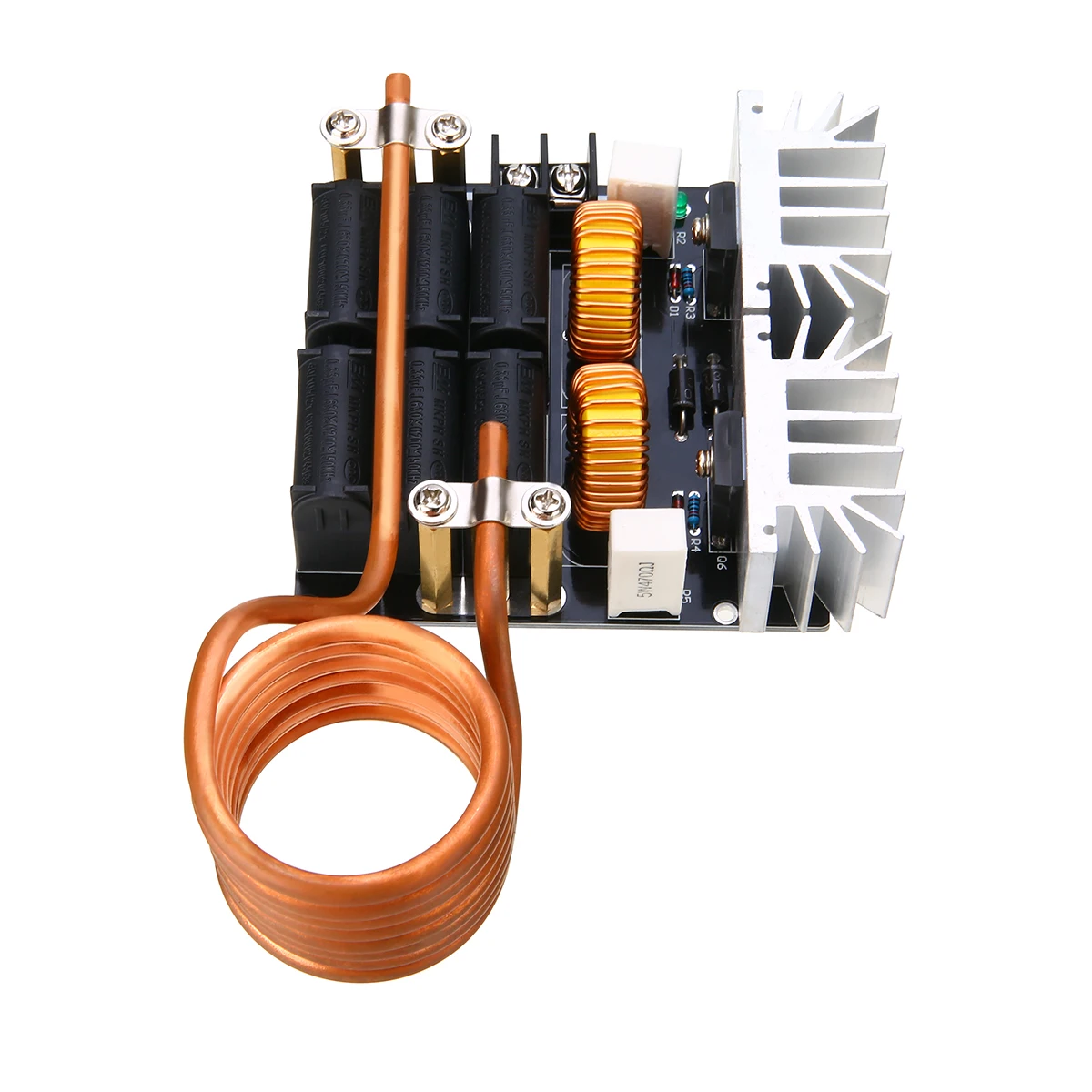

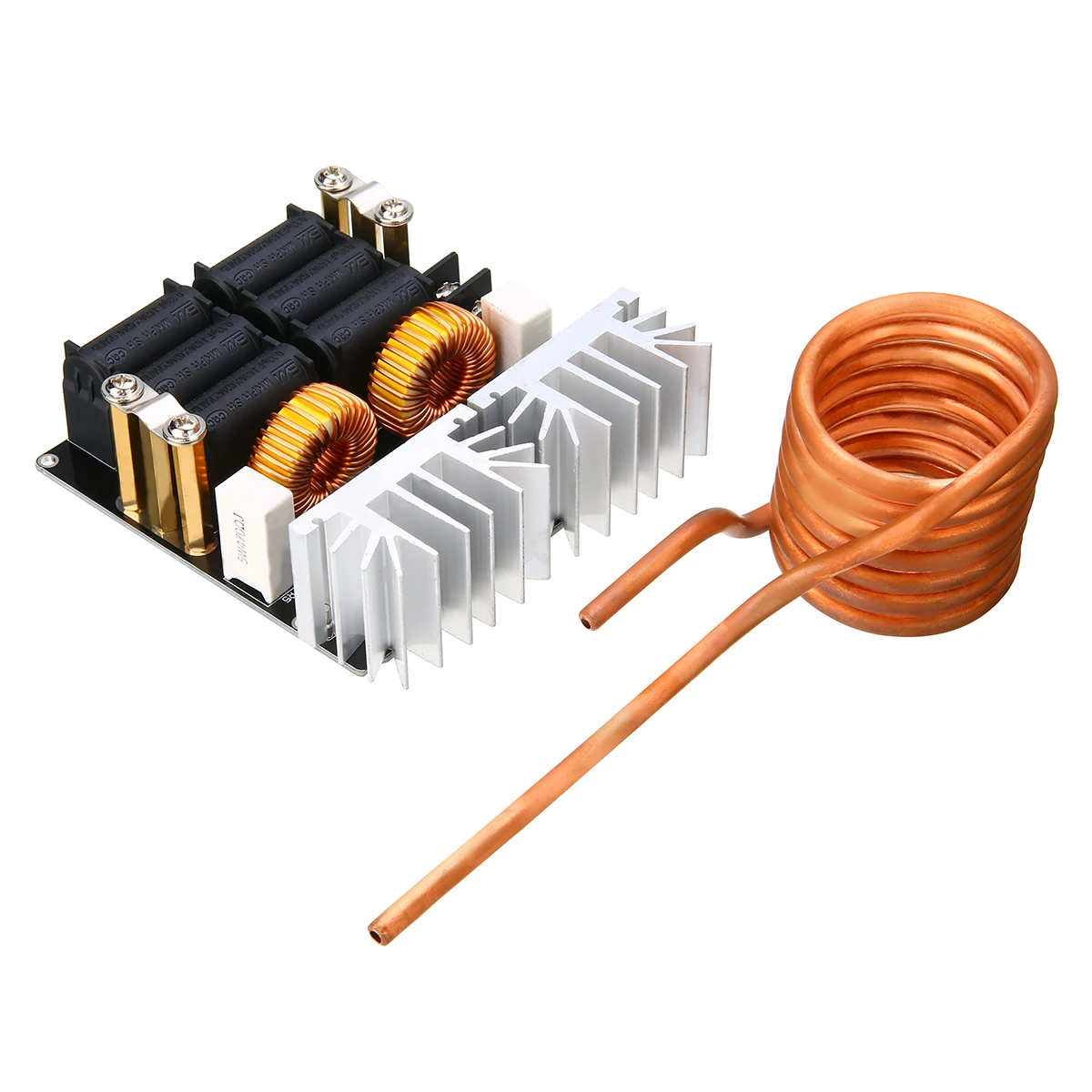

1 шт. 1000 Вт ZVS низковольтный нагревательный модуль индукционный нагреватель DIY

1 шт. 1000 Вт ZVS низковольтный нагревательный модуль индукционный нагреватель DIY

Параметры:

Абсолютно новый

В этом разделе индукционного нагрева используется источник питания постоянного тока низкого напряжения 12-48 В

Максимальный ток 20 А, максимальная мощность 1000 Вт

Протестированный источник питания 53 в, когда работает надлежащим образом

Из-за своей умеренной мощности, используется для небольших частей DIY игроков, закаливания, отжига и другой термообработки

Также может использоваться с графитовым тигель, плавильным золотом, серебром, медью, алюминием и другими металлами, быстрый равномерный нагрев, очень удобный

Внутренний диаметр катушки: прибл. 40 мм

Высота катушки: прибл. 50 мм

Вход 24 в без тока нагрузки 3 А

48 В вход без тока нагрузки 6A

Чем выше напряжение, тем больше нагревательного тока, когда одна и та же вещь, для лучшего эффекта выбирайте

Но в то же время тепло также велико, поэтому для устранения реальной ситуации при выборе входного напряжения достаточно использовать слова «24 В» или «36 В»

Подходит для питания 12-36 в (не входит в комплект)

Катушка принимает тигель 40 мм

Посылка включает в себя:

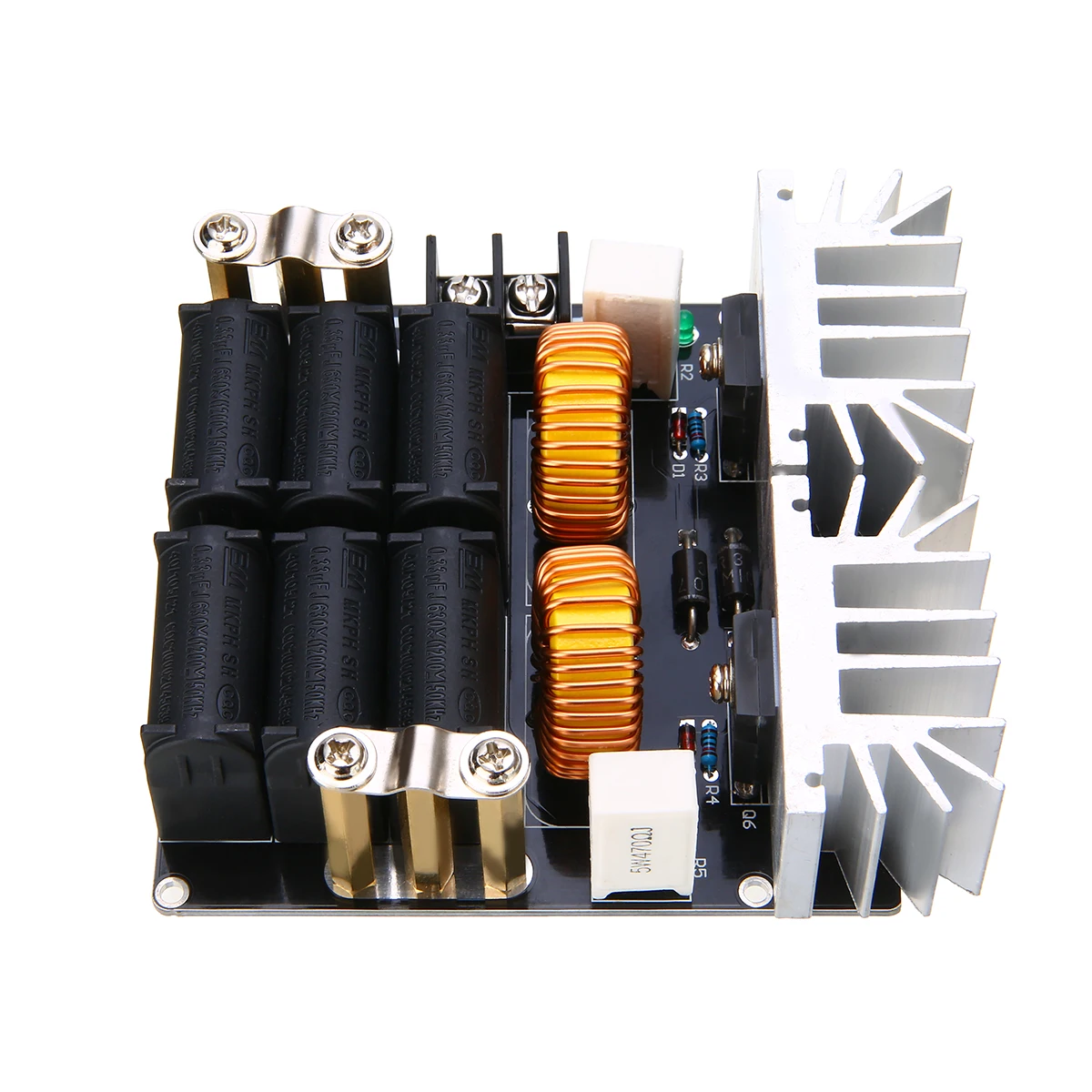

Индукционная нагревательная плата ZVS низкого напряжения, 1 шт.

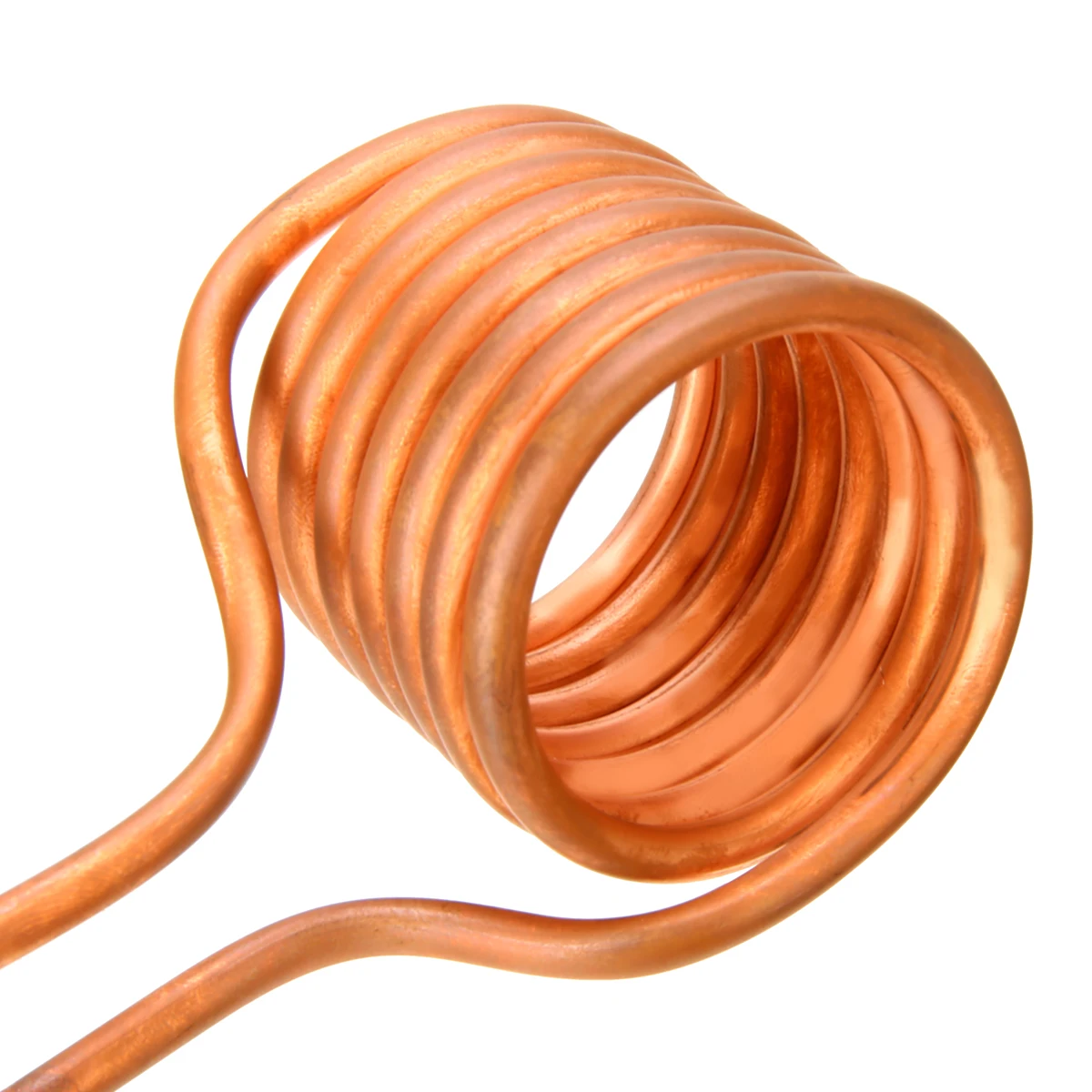

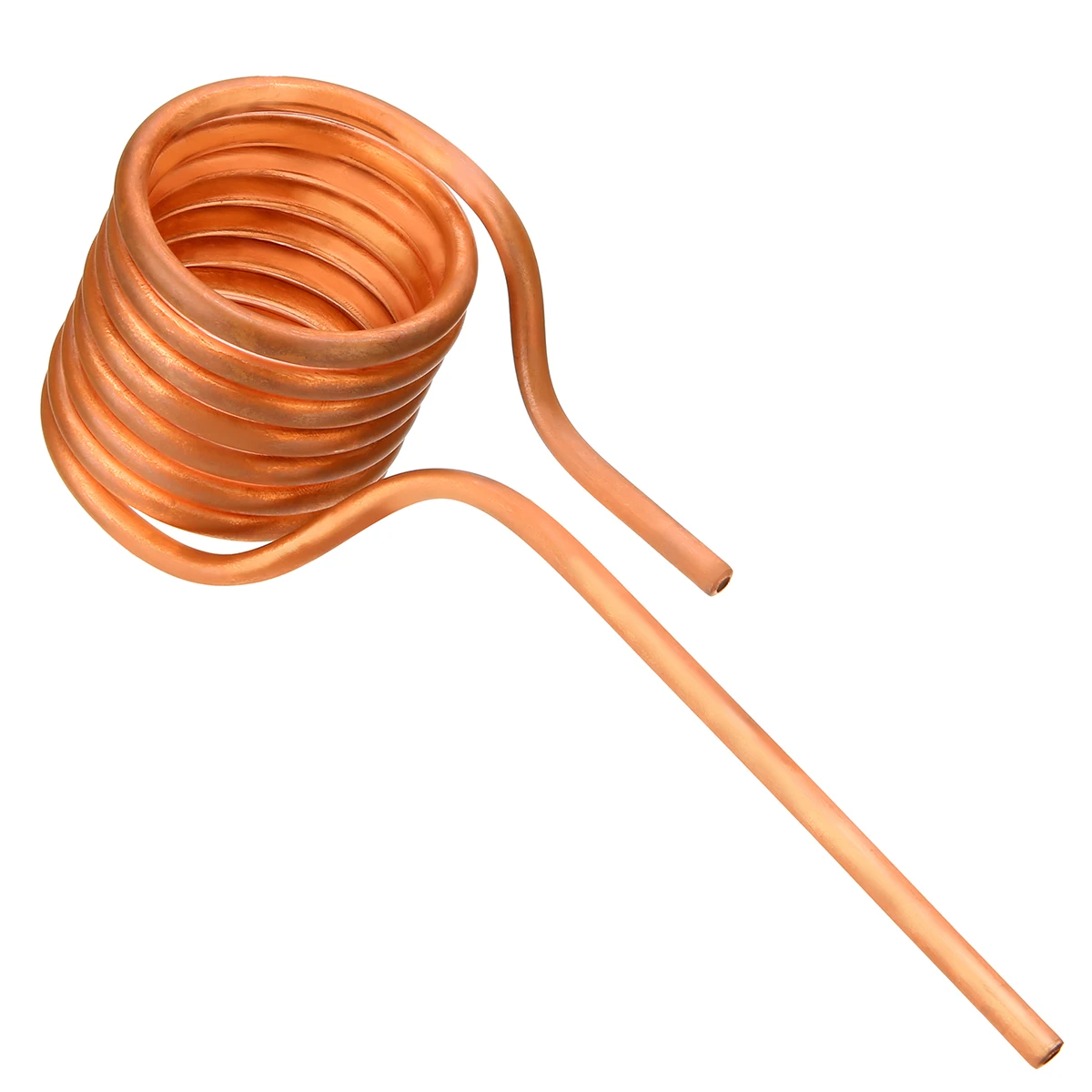

1 x латунная катушка

Примечание:

Комплект содержит полный набор элементов приводной цепи и латуни

Покупателям необходимо приносить свою мощность и охлаждающий блок.

Печатная плата с использованием двухсторонней стекловолоконной платы, в основном медные трассировки используются для более широкого использования всей задней поверхности резонансной цепи, непрерывной работы, пожалуйста, добавьте вентилятор, чтобы выдуть сверху, резонансные конденсаторы и другие компоненты прохладны.

Использование переключателя питания обратите внимание, что из-за высокой мощности, как правило, медленная функция запуска, которая только что открывала машину, выходное напряжение медленно поднимается, в то время как оно поворачивается ВКЛ до индукционной нагревательной цепи, если напряжение поднимается до 12 В, потому что пуск недостаточно напряжения, не может себе позволять вибрацию, в результате чего две параллельные проводимости mos трубки, таким образом, сгорели компоненты

Таким образом, первый начнет переключение напряжения источника питания до 12 в выше, а затем получите доступ к индукционной нагревательной цепи.

Объем нагреваемого предмета внутри нагревательной катушки не может превышать 1/5 объема (Если нагревательный цилиндр, то диаметр нагревательной катушки меньше, чем диаметр 1/3), или это может быть из-за перегрузки или отключения питания на цепь

Хотя эта схема может переносить 20-30а входного тока, но не превышает 15А, когда безопасная работа, вы можете легко добавить Амперметр между блоком питания и платой нагревателя, но Всегда контролируйте перегрузку тока

Эта схема может не только сделать индукционный нагрев, медная трубка в высокочастотный трансформатор, является мощным инвертором.

Для того, чтобы увеличить теплоотвод с помощью по индивидуальному заказу подложка толщиной 8,5 мм! Мощность охлаждения очень мощная.

Используя опоры M4, жар меньше, более эффективный.
