Последовательный порт RS485 Ethernet дистанционный контроллер ввода/вывода коммутатор

Последовательный порт RS485 Ethernet дистанционный контроллер ввода/вывода коммутатор

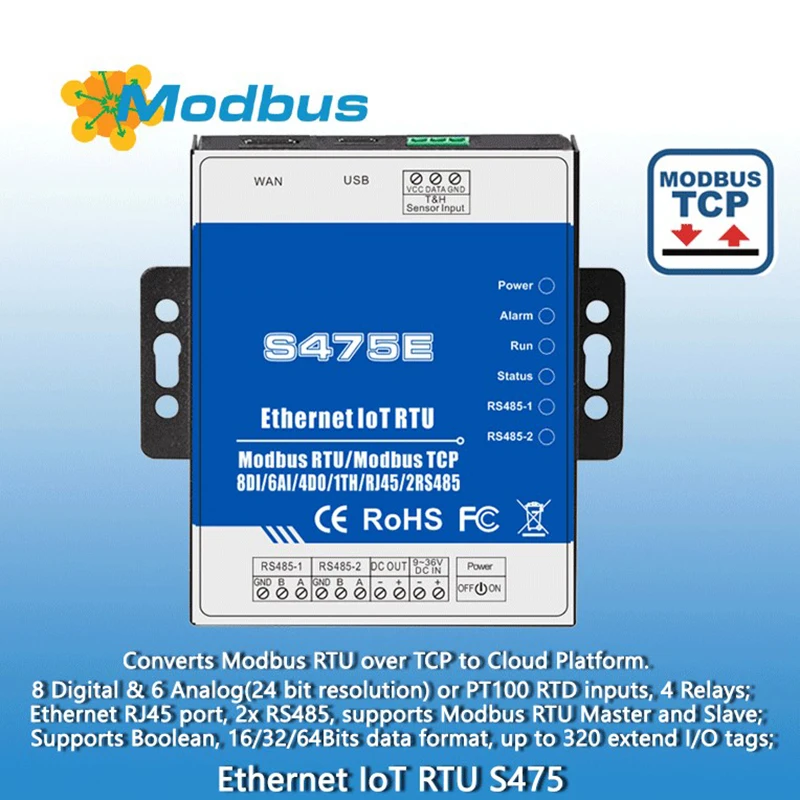

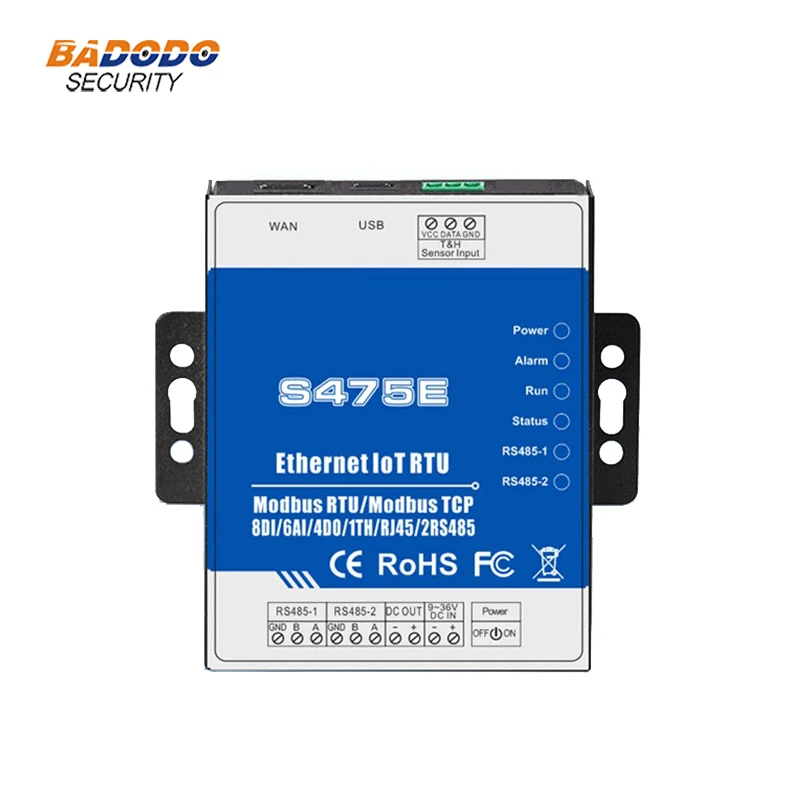

Программируемый Ethernet IoT RTU-это промышленный класс, высокая надежность, высокая стабильность и программируемый удаленный терминал (RTU). It встроенный 32-бит высокопроизводительный микропроцессор, Встроенный промышленный Сотовая связь модуля. Он обеспечивает 8 цифровых входов, 6 аналоговых (ультра высокое разрешение 24 бит) или PT100 сопротивление температурный детектор (RTD) входы, 4 релейных выхода, 1 сенсор комнатной температуры вход для мониторинга температуры и влажности на месте, 1 порт Ethernet RJ45 для подключения интернет WAN или LAN, и 2 последовательных порта RS485, Поддерживает 320 регистров сопоставлений через протокол Modbus RTU. Он может автоматически отслеживать и управлять портами ввода/вывода через приложение, веб-сервер, Интернет, таймеры и запрограммированные события блокировки.

Программируемый Ethernet IoT Modbus RTU встроенный стек протокола TCP/IP делает его подходящим для приложений Интернета вещей (IoT), его можно легко использовать с помощью предоставленного облака, приложения и веб-сервера, или интегрированы в IoT приложения в соответствии с Ethernet или TCP/UDP протокол, Или интегрирован в системы SCADA по стандартному протоколу Modbus TCP. Это очень полезно, если вам нужен пульт дистанционного управления на месте устройства с низкой стоимостью решения.

Программируемый Ethernet IoT Modbus RTU-это дизайн для работы в суровых промышленных условиях, широко используемый в различных областях промышленной автоматизации, системы мониторинга безопасности, автоматической системы измерения и контроля, BTS мониторинга, удаленное получение данных, телеметрические системы, автоматическая система управления. Его можно использовать в качестве удаленного переключателя, удаленного ввода/вывода, удаленного Интеллектуальный ПЛК, таймера.

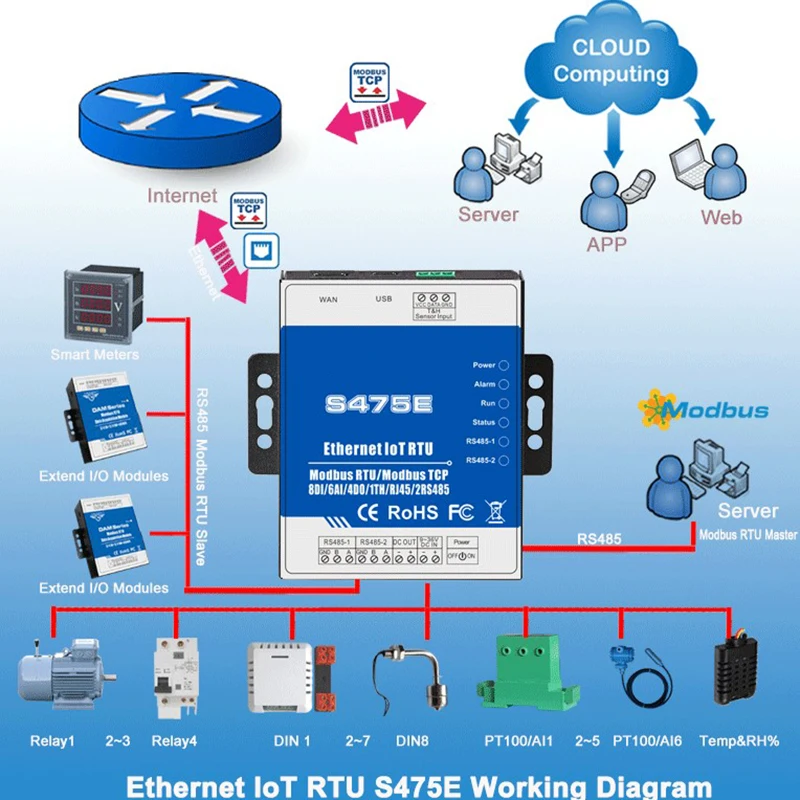

Программируемый Ethernet IoT Modbus RTU поддерживает 2 RS485 прозрачную передачу данных и выполняет функцию Modbus Slave через GPRS/3G/4G/NB-IoT сеть и последовательный порт RS485. Кроме того, сотовая IoT Modbus RTU может использоваться в качестве Modbus RTU Master для чтения смарт-метров, модулей ввода/вывода, PLC и преобразует в облачную платформу оповещения, как только срабатывает пороговое значение, или передавать данные на удаленный сервер. 2 порта RS485 можно использовать один как Modbus RTU Master, а другой как Slave одновременно.

В основном Особенности:

1.   Широкий диапазон питания 9 ~ 36 В постоянного тока с защитой от перенапряжения и фазового разворота;

2. Встроенный ARM® Cortex™-M4 32 бит RISC Core, 168 МГц внутри, система RTOS, надежная производительность со встроенным сторожевым устройством;

3. 8 цифровых входов, совместимость сухого и влажного контакта, один из них может быть использован в качестве счетчика импульсов;

4. 6 аналоговых входов, разрешение 24 бит, совместимость 0/4 ~ 20 мА, 0 ~ 5 В, может изменяться на Детекторы температуры сопротивления PT100;

5. 4 релейных выхода (5A/30VDC, 5A/250VAC), совместимые импульсные выходы;

6. 1 сенсор комнатной температуры для мониторинга температуры и влажности на месте;

7. Встроенный межблокировочный логический программист и мощная функция программы таймера;

8. Встроенный стек протоколов TCP/IP, поддерживает приложения cloud, APP и web-сервера.

9. Поддерживает протокол Modbus TCP, может интегрироваться в SCADA,HMI,DSC напрямую.

10. Встроенный 10/100 м адаптивный к порту Ethernet возможна скорость с 15KV защита от электростатических разрядов, поддерживает Modbus TCP;

11. 2 порта RS485 поддерживает Modbus RTU Master И Slave, может использоваться для расширения портов ввода/вывода или метров;

12. Обеспечивает 1 канал 9 ~ 36VDC выход источника питания для внешнего устройства, экономя затраты на проводку;

13. Встроенная sd-карта 8G для сохранения до 100000 истории данных и событий;

14. Встроенная большая емкость автоматически перезаряжаемая резервная батарея;

15.  Промышленный дизайн подходит для длительной работы;

16. Используется металлический корпус, класс защиты IP30. Металлическая оболочка и система безопасности изоляции, особенно подходит для промышленного применения в этой области;

17.  L70 * W88 * H30mm, совместимый настенный монтаж и DIN35mm промышленная железнодорожная установка.

Предмет

Ссылка Сфера

DC Мощность питания

Стандартный адаптер: 12 В постоянного тока/1.5A  Диапазон 9-36VDC

Мощность потребления

Режим ожидания: 12 В/70 мА;  Макс. Работы: 12 В/300 мА

Последовательного интерфейса

1 взаимный обмен данными между компьютером и периферийными устройствами Порты и разъёмы

Ethernet

1 Встроенный 10/100 м адаптивный к порту Ethernet возможна скорость с 15KV защита от электростатических разрядов, поддерживает Modbus TCP

Протоколы

Modbus TCP и Modbus RTU по TCP

RS485

2 RS485, поддержка прозрачной передачи и Modbus RTU Slave, Modbus RTU Master

Цифровые входы

8 цифровой вход, NC/NO тип, один из них может быть использован в качестве счетчиков импульсов;

Аналоговые входные сигналы

6 аналоговые входные сигналы. Разрешение 12 бит, 0-5 в или 0-20 мА или 4-20 мА;

Дополнительно: каждый Айн может изменить на PT100 RTD входы.

Темп. И гул входы

Диапазон температур: от-40 °C до + 80 °C, Диапазон влажности: 0 ~ 100% RH;

Релейные выходы

4, номинальное: 5А/30В постоянного тока,5A/250VAC

Мощность выходы

1 порт для внешнего устройства;

Отображение регистрирует

Max.320

Объём памяти

Внутренняя 8G SD карта внутри, может сохранить данные для 100000 событий.

Резервное копирование Батарея

3,7 V 900mAH

Температура диапазон

-10-+ 60 °C

Диапазон влажности

Относительная влажность 95% (без конденсации)

Внешний размер

70 мм * 88 мм * 30 мм

Чистая Вес

950 г

Как правило, применения:

1.      Чехол для мобильного телефона в стиле "BTS мониторинга;

2.      Приложения системы охранной сигнализации;

3.      Системы наблюдения и мониторинга сигнализации;

4.      Автоматическая система мониторинга;

5.      Защита торговых автоматов;

6.      Насосные станции, резервуары, уровни масла или воды;

7.      Здания и недвижимость;

8.      Метеостанции;

9.      Речной мониторинг и контроль наводнений;

10.   Нефтегазовые трубопроводы;

11.   Защита от коррозии

12.   Температуры, утечки воды;

13.   Устья, лодка, транспортное средство;

14.   Энергосбережение, система управления уличным освещением;

15.   Клапан управления;

16.   Трансформаторных подстанций;

17.   Беспилотный летательный аппарат машина номера;

18.   Управление номер применения;

19.   Система автоматизации, M2M;
