Подофо12 В 24 ВКомплект камеры заднего вида с ИК-подсветкой и ЖК-монитором 7 дюймов

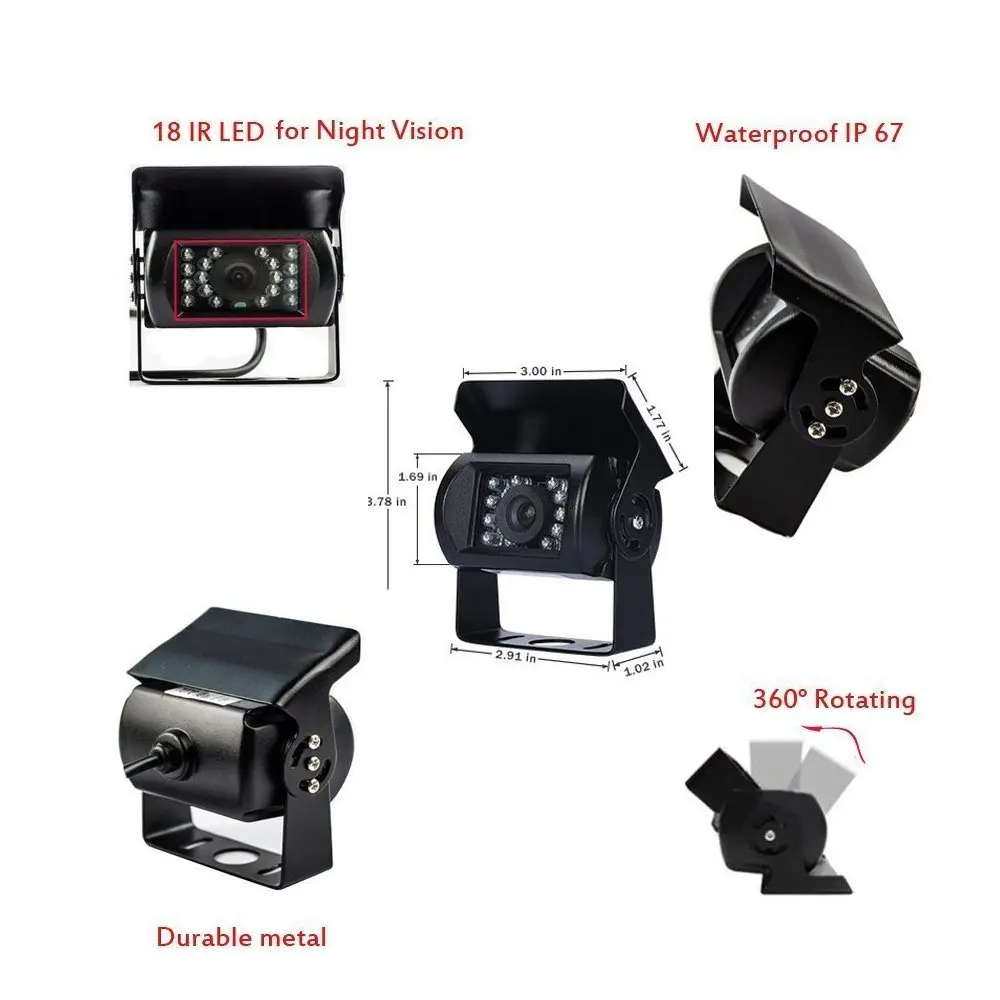

Цветная CMOS-камера:

Устройство захвата: 1/3 CMOS

Телевизионная система: PAL (CCIR), NTSC (EIA)

Система сканирования: PAL: 625 линий; NTSC: 525 линий, 60 видов

Объектив: 2,8 мм (дополнительно)

Количество пикселей: 500 (В) * 582 (В), 510 (В) * 492 (В)

Горизонтальное Разрешение: 420 ТВ линий

Частота сканирования: 50 Гц, 60 Гц

Электронный затвор: 1/50 - 1/100 (сек) 1/60 - 1/100,100 (сек)

Соотношение S/N: >= 48 дБ (AGC OFF)

Минимальное освещение: 0,8 люкс/F1.2

BLC: открытый

Баланс белого: автоматический

Доступ к управлению (AGC): автоматический

Видеовыход: 1,0 Vp - p.75 Ω, разъем BNC

Синхронная система: внутренняя Синхронизация

Рабочая температура: -20 градусов Цельсия-+ 80 градусов Цельсия

Источник питания: 12-24 В постоянного тока

Фокусное расстояние: от 30 мм до бесконечности

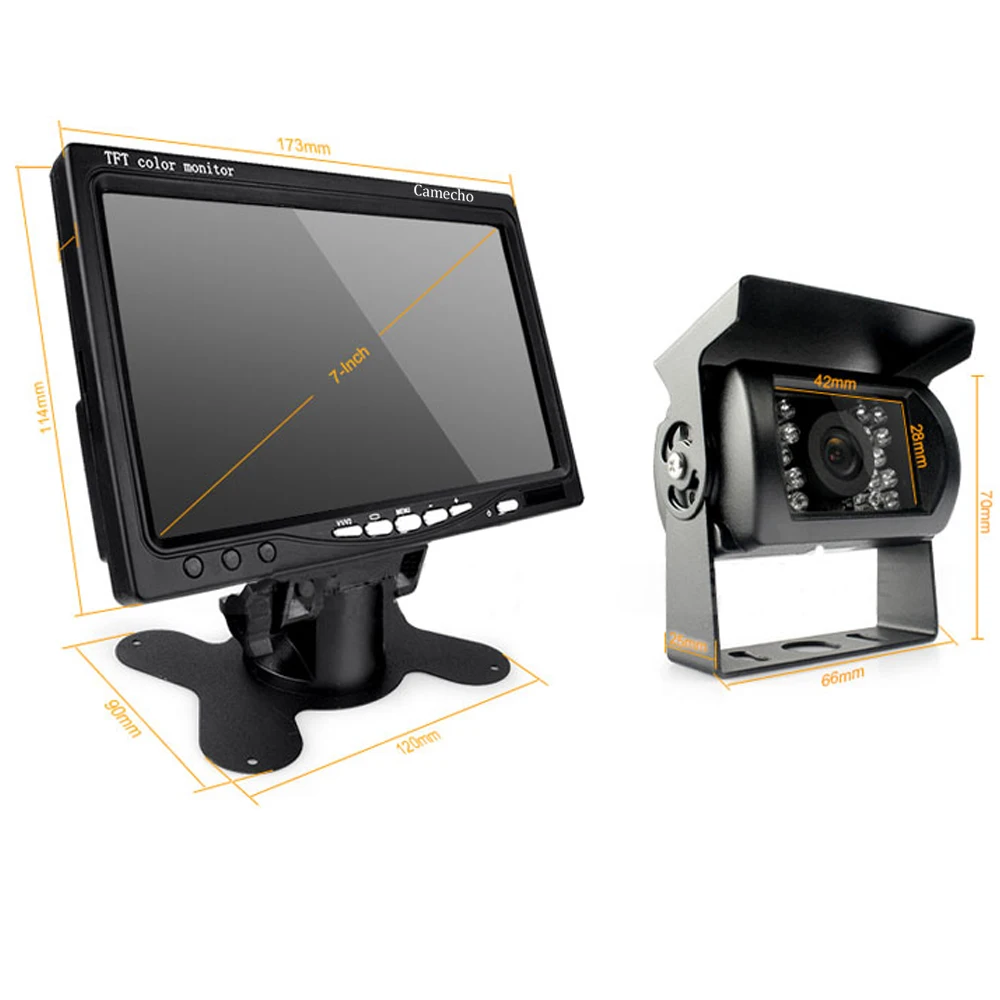

7 ''автомобиль на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей монитор:

Размер дисплея: 7 дюймов

Разрешение: 480 (Ш) * RGB * 234 (В)

Система: PAL и NTSC

Источник питания: 9 В-35 В постоянного тока

Потребление: 6 Вт

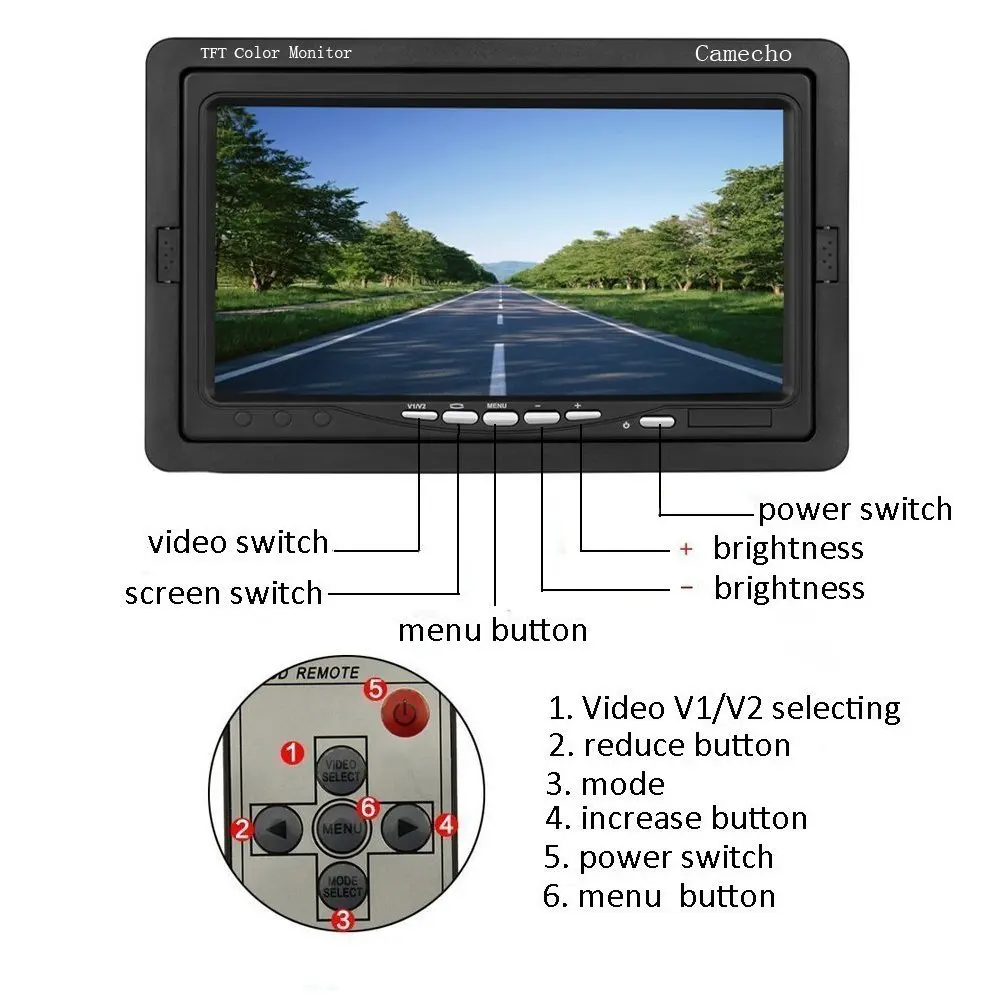

Видео: 2-х канальный видео Вход, V1 / V2 переключатель

Аудио: Односторонний вход громкости

Вес нетто: около 740 г

2,4G беспроводной цветной видеопередатчик и приемник

Частота приемника/передатчика: 2400 ~ 2483 МГц мощность передачи 10 мВт/CE 2 мВт/FCC Частотный диапазон 2400 ~ 2483,5 МГц

Рабочая частота: 2414 МГц/2432 МГц/2450 МГц/2468 МГц (опционально)

Выходная мощность: 100 мВт;

Напряжение: постоянный ток = 9 В/12 В;

Вход/выход видео: композитный видеосигнал PAL/NTSC

Радиус действия сигнала состояния автомобиля: 34 фута (открытые места)

Интерфейс AV-выхода: разъем RCA

Рабочая температура: от-10 до + 50 градусов

Температура хранения: от-30 до + 50 градусов

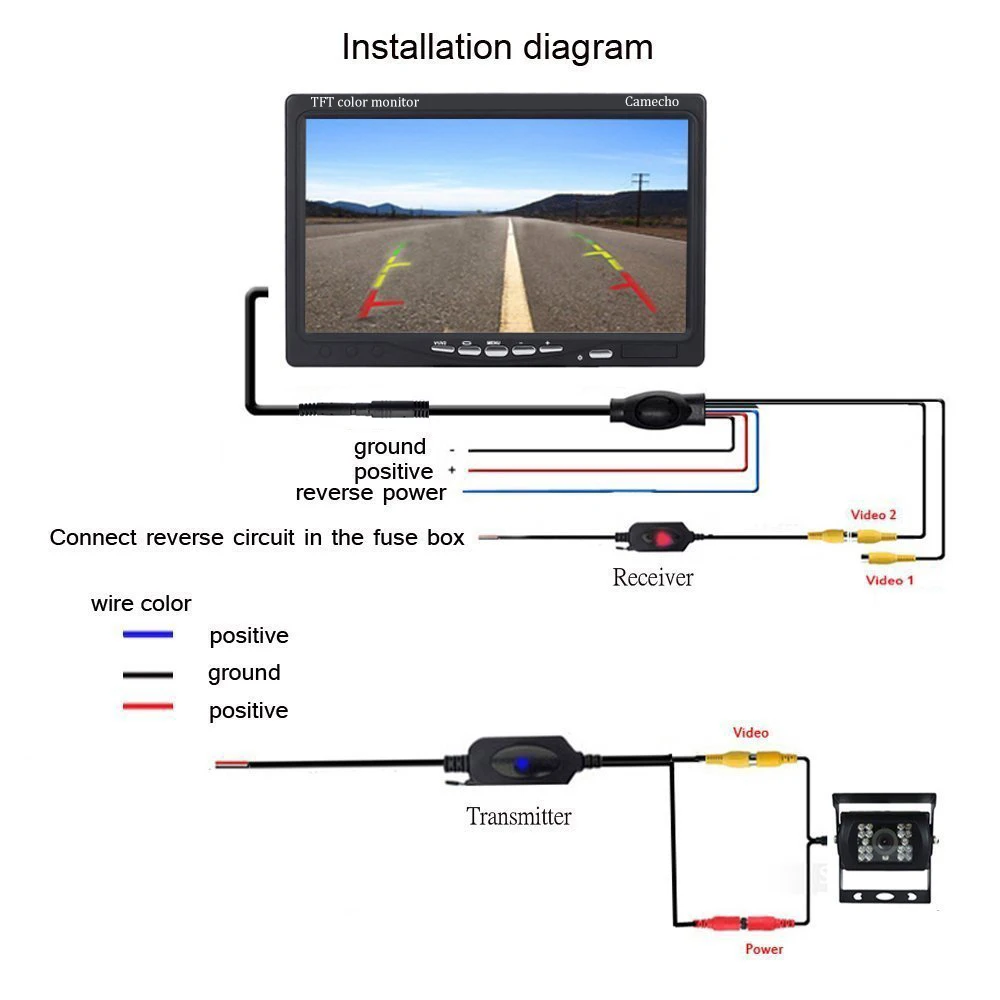

Установка: камера подключена к передатчику, передатчику от фсветильник заднего хода (устанавливается на задней стороне) или тормозам (устанавливается спереди), что подключено к источнику питания 12 В. Приемник напрямую подключен к прикуривателю или подключению к источнику питания 12 В

Инструкции по установке:

Блок с маркировкой «2,4G беспроводные цветные видеоприемники»-это приемник сигнала. Другой блок с маркировкой «беспроводное цветное видео 2,4G»-это передатчик сигнала.

Во-первых, вы должны подключить камеру к передатчику. Желтый интерфейс предназначен для видео, а красный-для питания. Затем подключите провода передатчика на резервный светильник вашего автомобиля. После этих голосов Установите камеру на автомобиль двумя винтами. Есть два отверстия на чехол камеры.

Во-вторых, Подключите удлинитель кабеля питания к монитору. Красный провод и черный провод кабеля используются для подключения источника питания 12 В/24 В автомобиля. Синий подключен к светильник льнику заднего вида. Затем подключите кабель V1 (для видео) к приемнику. Провод приемника подключается к обратной цепи в автоматическом блоке предохранителей.

Посылка:

1x7 ''TFT ЖК-дисплей монитор (DC 9V-35V)

1 x камера заднего вида (12-24 В постоянного тока)

1 Монтажная пластина

1 x пульт дистанционного управления (батареи в комплект не входят)

1 x сигнальный излучатель (9 В/14 в)

1 приемник сигнала (9 В/14 в)

1 x Инструкция по установке
