Шестеренчатый многооборотный кодировщик абсолютного значения 64 оборота малая

Шестеренчатый многооборотный кодировщик абсолютного значения 64 оборота малая

Если вы хотите измерить диапазон вращения на 360 градусов, необходим абсолютный датчик поворота. Принцип тактовой передачи, используемый в кодировщике, когда Центральный код диска вращается, привод другого набора кодовых пластин через шестерни (или группы передач, многогрупповые кодовые диски), увеличение количества поворотов на основе одного Поверните кодирование, чтобы расширить диапазон измерения кодировщика, такой абсолютный кодировщик называется многоповоротным абсолютным кодировщиком. Он также кодируется механическим положением, каждый код положения уникален и не повторяется, без памяти. Еще одним преимуществом многоконтурных кодеров является широкий диапазон измерений. Фактическое использование, как правило, более Богато, таким образом, нет необходимости находить нулевую точку во время установки. Выберите среднюю позицию в качестве исходной точки. Это значительно упрощает сложность установки и отладки. 。 преимущество многоповоротного абсолютного кодировщика в позиционировании длины очевидно, он все больше и больше используется в промышленном контроле Позиционирование 。

\
\

Область применения:

\
\

(1) для офисаCheng Machinery (2) Автоматическая сборочная линия (3) автоматическая тележка для хранения (4)Антенна отношение управления

\
\

\
\

\
\

На следующем рисунке показан сайт приложения продукта:

\
\

\
\

\
\

Продукт был протестирован при высокой и низкой температуре:

\
\

\
\

\
\

\
\

Параметры установки продукта:

\
\

(1) Внешний диаметр 38 мм, выход отверстия 8 мм

\
\

\
\

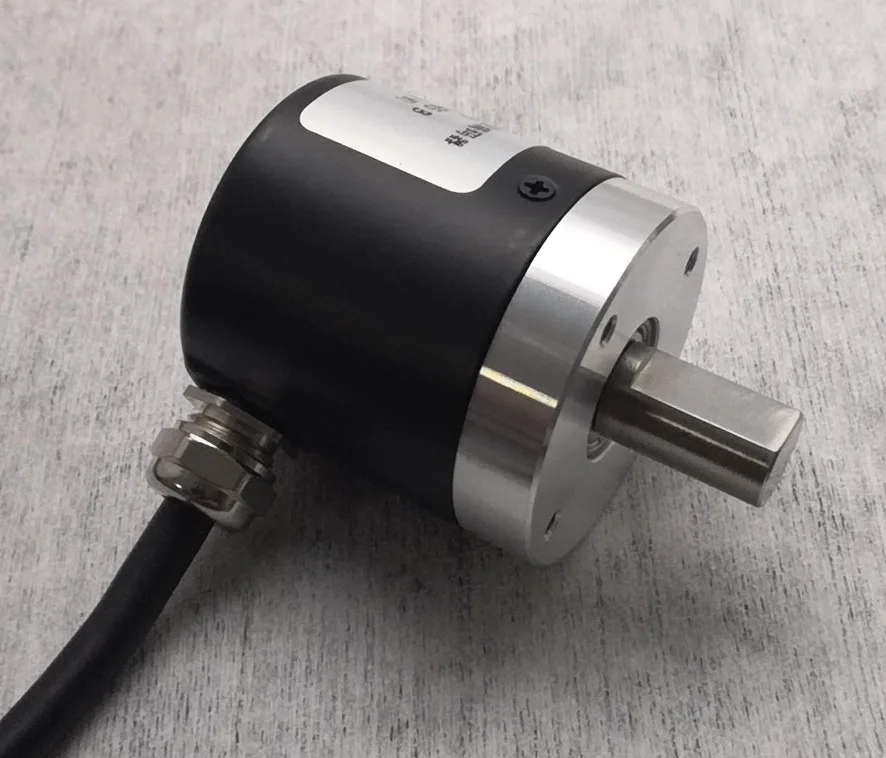

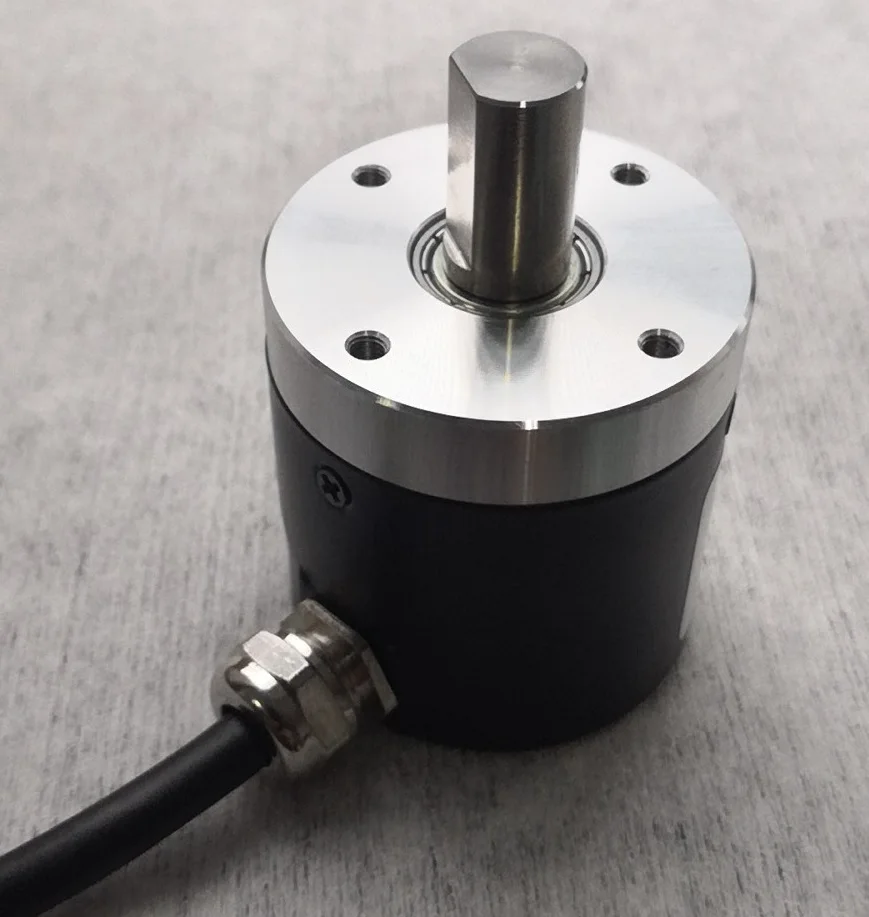

(2) Внешний диаметр 38 мм, 10 мм выход вала

\
\

\
\

\
\

Электрический интерфейс:

\
\

(1)RS485Free agreement --- активная доставка, то есть кодировщик активно отправляет данные на верхний компьютер.

\
\

Скорость передачи данных is19200, 8 для, 1 бит стоп-бит, без проверки, отправка каждого 10ms.

\
\

\
\

Объяснить:

\
\

① Кодировщик данных low16Bit height8position

\
\

② ШифратораLow16positionLow8position

\
\

③ Зарядное устройствоШифратора high16Bit height8position

\
\

④ Отделение для удостоверения личностиШифратора high16Low position8position

\
\

⑤ Накопление байтов = BYTE2 + BYTE3 + BYTE4 + BYTE5 + BYTE6

\
\

Byte XOR = BYTE2 ^ BYTE3 ^ BYTE4 ^ BYTE5 ^ BYTE6

\
\

(2) RTUAgreement MODBUS, кодировщик является подчиненным, несколько кодеров могут работать параллельно, рабочий адрес кодировщика может быть изменен. 、 скорость связи, направление данных и другие параметры.

\
\

\
\

\
\

\
\

Пример:

\
\

04 код функции (чтение данных о местоположении):

\
\

Хост запрос: 01 04 04 00 00 02 70 FB

\
\

Slave ответ: 01 04 04 08 C7 00 00 48 19

\
\

03 функциональный код (чтение параметров последовательного порта):

\
\

Хост запрос: 01 03 00 00 00 01 84 0A

\
\

Slave ответ: 01 03 02 00 05 78, 47 (Европа)

\
\

03 функциональный код (рабочий адрес считывателя):

\
\

Хост запрос: 01 03 00 01 00 01 D5 CA

\
\

Slave ответ: 01 03 02 00 01 79 84

\
\

03 функциональный код (считывание направления):

\
\

Хост запрос: 01 03 00 02 00 01 25 CA

\
\

Slave ответ: 01 03 02 00 01 79 84

\
\

03 код функции (чтение нескольких параметров):

\
\

Хост запрос: 01 03 00 00 00 03 05 CB

\
\

Slave ответ: 01 03 06 00 05 00 01 00 01 7D 75

\
\

Код функции 06 (Параметры последовательного порта записи):

\
\

Хост запрос: 01 06 00 00 00 04 88 09

\
\

Slave ответ: 01 06 00 00 00 04 88 09

\
\

Код функции 06 (адрес записи):

\
\

Хост запрос: 01 06 00 00 01 02 59 сертификатом от сертификационной

\
\

Slave ответ: 01 06 00 00 01 02 59 сертификатом от сертификационной

\
\

06 функциональный код (направление записи):

\
\

Хост запрос: 01 06 00 02 00 02 A9 сертификатом от сертификационной

\
\

Slave ответ: 01 06 00 02 00 02 A9 сертификатом от сертификационной

\
\

10 функциональных кодов (напишите несколько параметров):

\
\

Хост запрос: 01 10 00 00 00 03 06 00 05 00 01 00 01 BA 80

\
\

Slave ответ: 01 10 00 00 00 03 80 08

\
\

\
\

Пример: Siemens?PLCTo Настройка

\
\

\
\

Проводка Разрешение:

\
\

\
\

\
\

①Эта линия устанавливает текущее положение to0, доступ во время установки + V, доступ во время нормального действия 0V(Кратковременный контакт, не часто используется, только изменение)

\
\

②Доступ при смене параметров + V, отсоедините линию после внесения изменений, чтобы сохранить текущие настройки, доступ во время нормальной работы 0В (Контакт во время программирования)

\
\

③Прежде чем кодировщик включится, Подключите эту линию + VAnd, после включения кодировщика, инверсия данных(Долгосрочный контакт)

\
\

④ Отделение для удостоверения личностиЭта линия устанавливает текущее положение to4mA/0Vspot, доступ при установке + V, доступ во время обычной операции 0V(Кратковременный контакт)

\
\

⑤Эта линия устанавливает текущее положение20мА/10ВТочка, доступ при установке+ Жилет), Доступ во время нормальной работыС напряжением 0 В(Кратковременный контакт)

\
\

(3) аналоговый выход, выходной ток или напряжение, кодировщик Имеет выходную защиту цепи, сильная надежность.

\
\

\
\

Вы можете использовать линию настройки для установки диапазона, простой и прямой. Верхнее компьютерное программное обеспечение также может быть использовано для установки диапазона измерений, когда диапазон известен, может быть установлен непосредственно после установки, опускайте шаги настройки.Аналоговый кодер может заменить традиционный потенциометр, долгий срок службы.

\
\

\
\

Кодировщик может быть 《 Serial assistant/MODBUS POLL/Custom software Carry выполнять настройки параметров и данные мониторинга, пожалуйста, свяжитесь с продавцом, если вам нужно.

\
\

\
\

Определение выбора модели продукта:

\
\

\
\

\
\

Большое количество и льготный режим, структура и протокол связи могут быть настроены в соответствии с требованиями заказчика.

\
\

♦Высота is4096circle, более высокий одиночный поворот resolution8192Multi поворот кодировщика, пожалуйста, нажмите здесь, если вам нужноВ

\
\

\
\

\
\

'
