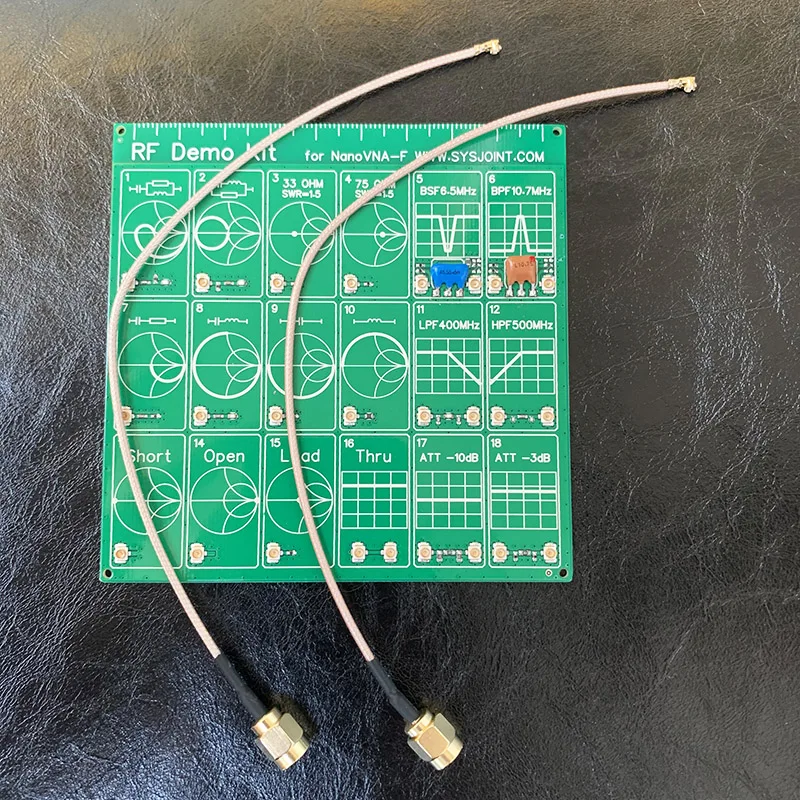

RF Demo Kit NanoVNA RF тестовая плата, размер 10*10 см, используется для изучения векторных анализаторов сети, в том числе:

1. RLC цепи 2. RLC цепи 3. Сопротивление 33 Ом, SWR = 1,5 4. Сопротивление 75 Ом, SWR = 1,5 5. BSF керамический зазубрин, центр Freq = 6,5 МГц 6. BPF керамический фильтр, центр Freq = 10,7 МГц 7. Цепь серии RC 8. Схема серии LC 9. Один постоянной ёмкости, универсальный конденсатор 10. Один индуктивности 11. Домашний низкочастотный фильтр, полоса пропускания 3 дБ 400 МГц 12. Домашний Высокочастотный фильтр, полоса пропускания 3 дБ 500 МГц 13. Защита от короткого замыкания 14. Холостого хода 15. 50 Ом цепи 16. Через цепь 17. 10dB затухание цепи 18. 3dB затухание цепи

Позолоченный SMA нагрузочный открытый короткий 50 Ом RF прерывания NanoVNA набор калибровки DC-6GHz:

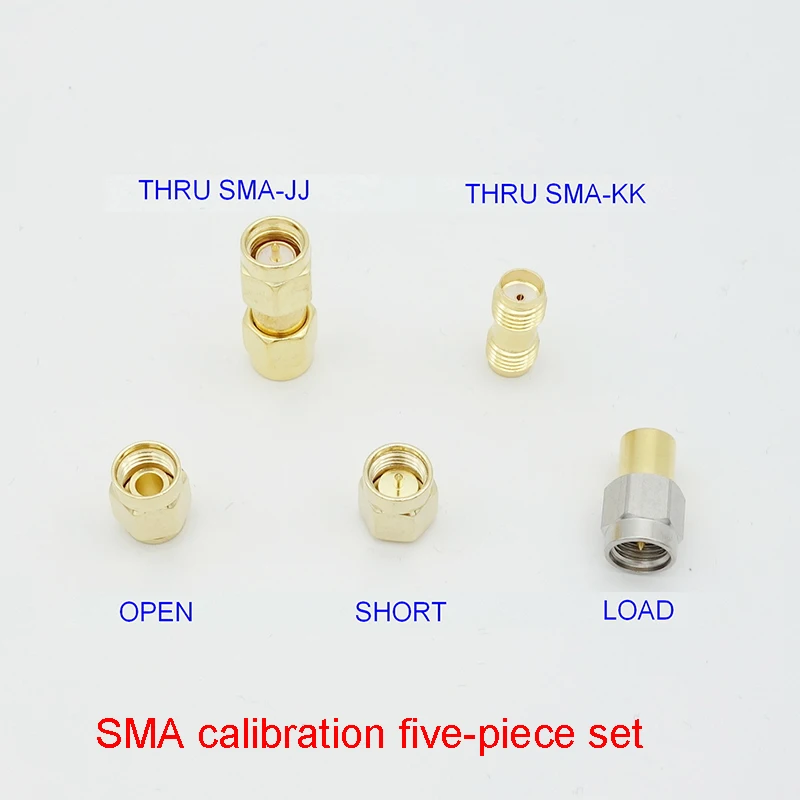

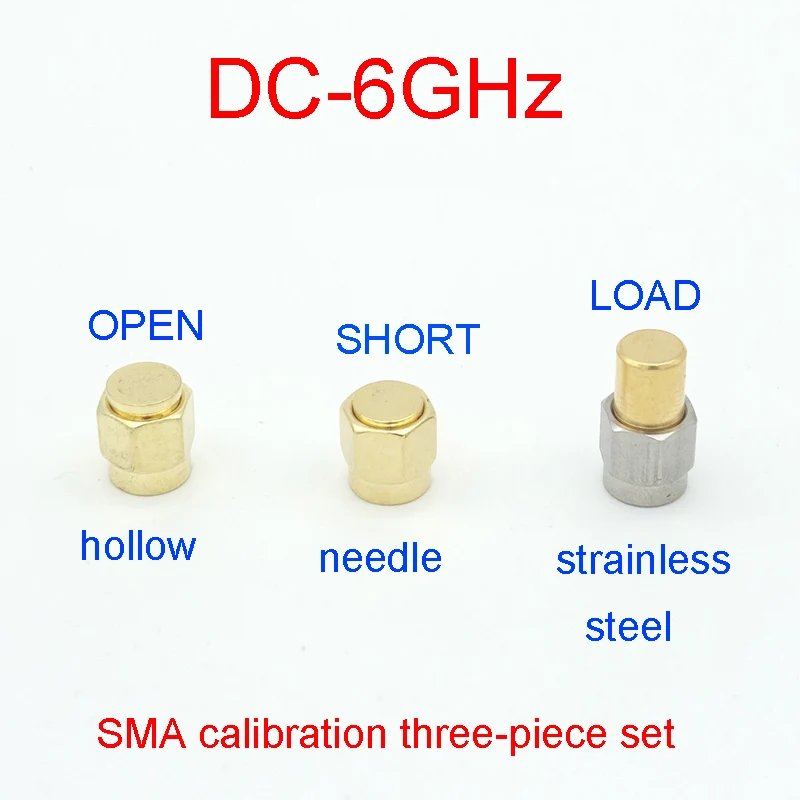

1. Набор из трех элементов включает в себя одну разомкнутую цепь, короткое замыкание и одну стандартную нагрузку 50Ω. 2. Комплект из пяти предметов включает в себя разомкнутую цепь, короткое замыкание, 50Ω стандартную нагрузку, прямое (внутренний винт с двойной головкой, внутренняя игла SMA-JJ), И прямое (наружное отверстие с двойной головкой SMA-KK). 3. Рабочая частота: DC-6GHz, Стандартная нагрузка полнодиапазонная стоящая волна ниже 1,025. 4. NanoVNA Векторный анализатор сети калибровочных частей, в том числе открытой цепи, короткого замыкания, 50Ω Стандартная нагрузка, интерфейс SMA male (внутренняя резьба), прямой (двойная головка внутренний винт внутренняя игла), прямая (наружное отверстие с двойной головкой). 5. SMA 50Ω Стандартный терминал нагрузки импортируется из нержавеющей стали нагрузки, низкая стоящая волна.

50 Ом импортированная нагрузка из нержавеющей стали, низкая стоящая волна, DC-6 ГГц (1 МГц-6 ГГц), отношение стоящей волны в основном составляет около 1,02 (красная кривая на рисунке ниже):

Реальный снимок стандартного теста нагрузки 50 Ом выглядит следующим образом, DC-6GHz (1 МГц-6 ГГц), отношение стоящей волны в основном составляет около 1,02 (синяя кривая ниже):

Чтобы приобрести комплект из пяти предметов, вы можете использовать входящую в комплект прямолинейную головку (двуголовое внешнее отверстие) для калибровки устройства с питателем, как показано ниже:
